多层行星锥齿轮组合传动装置结构设计

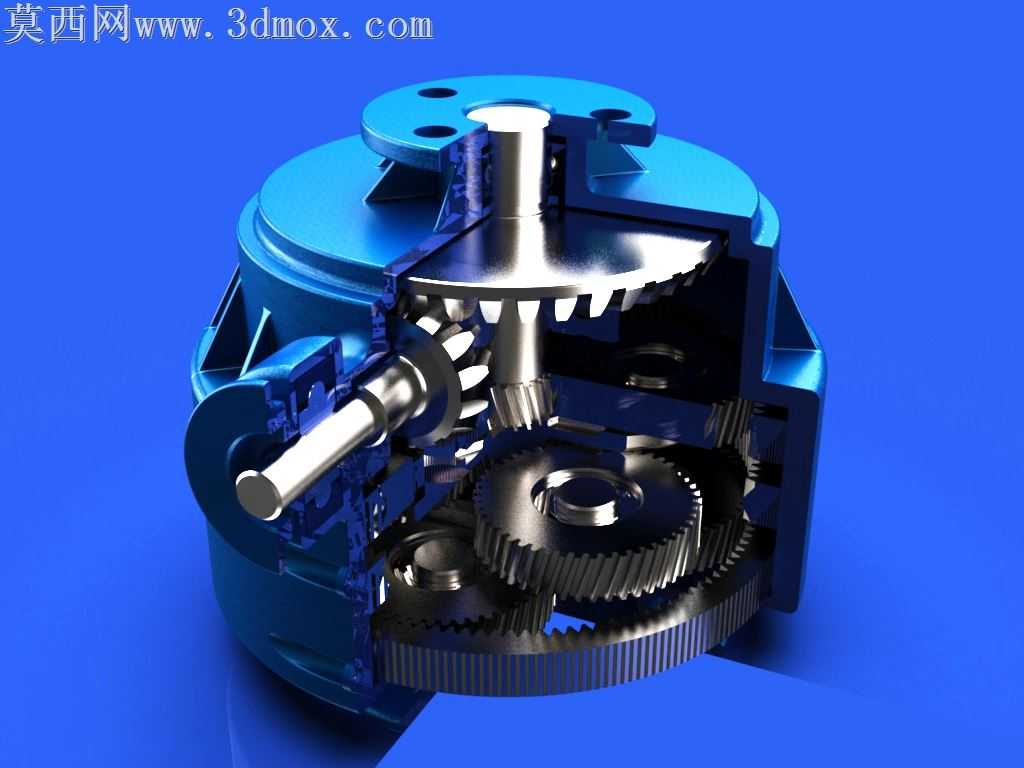

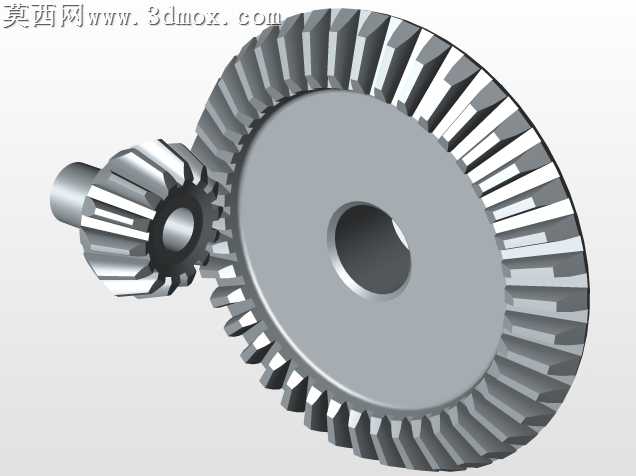

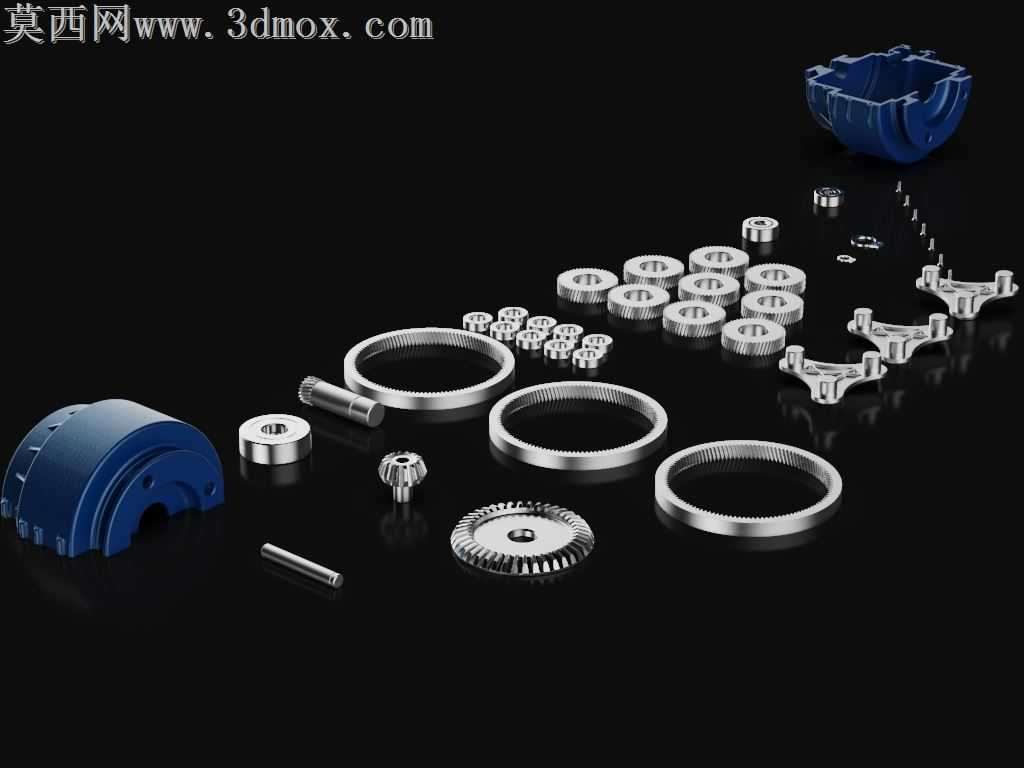

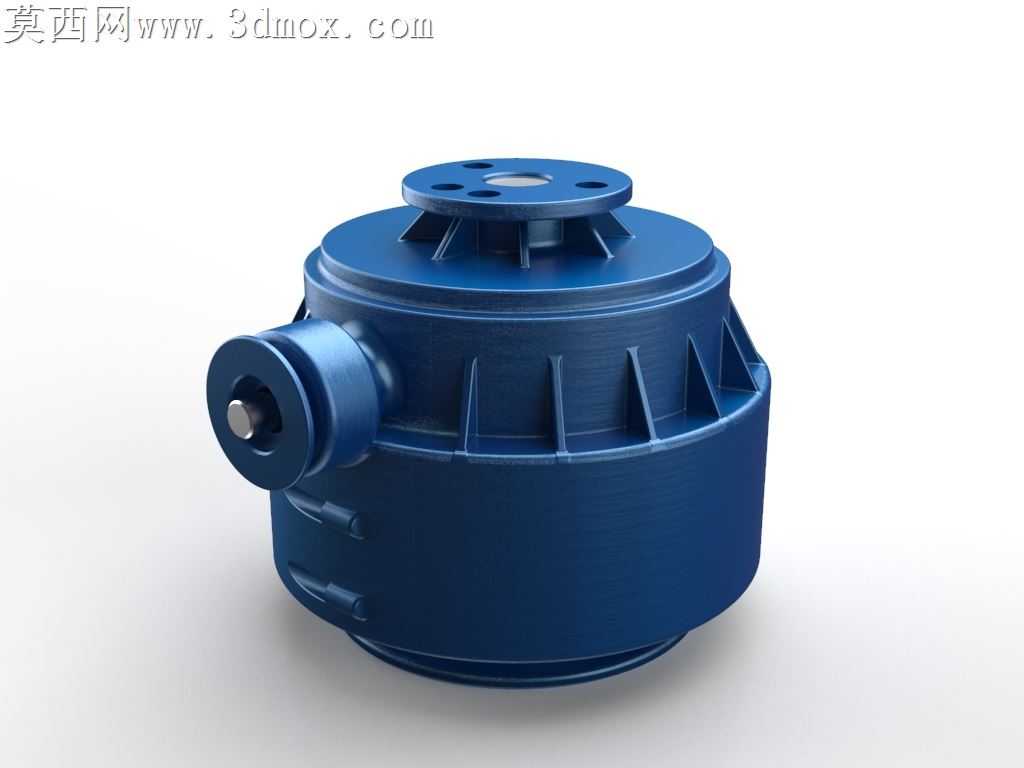

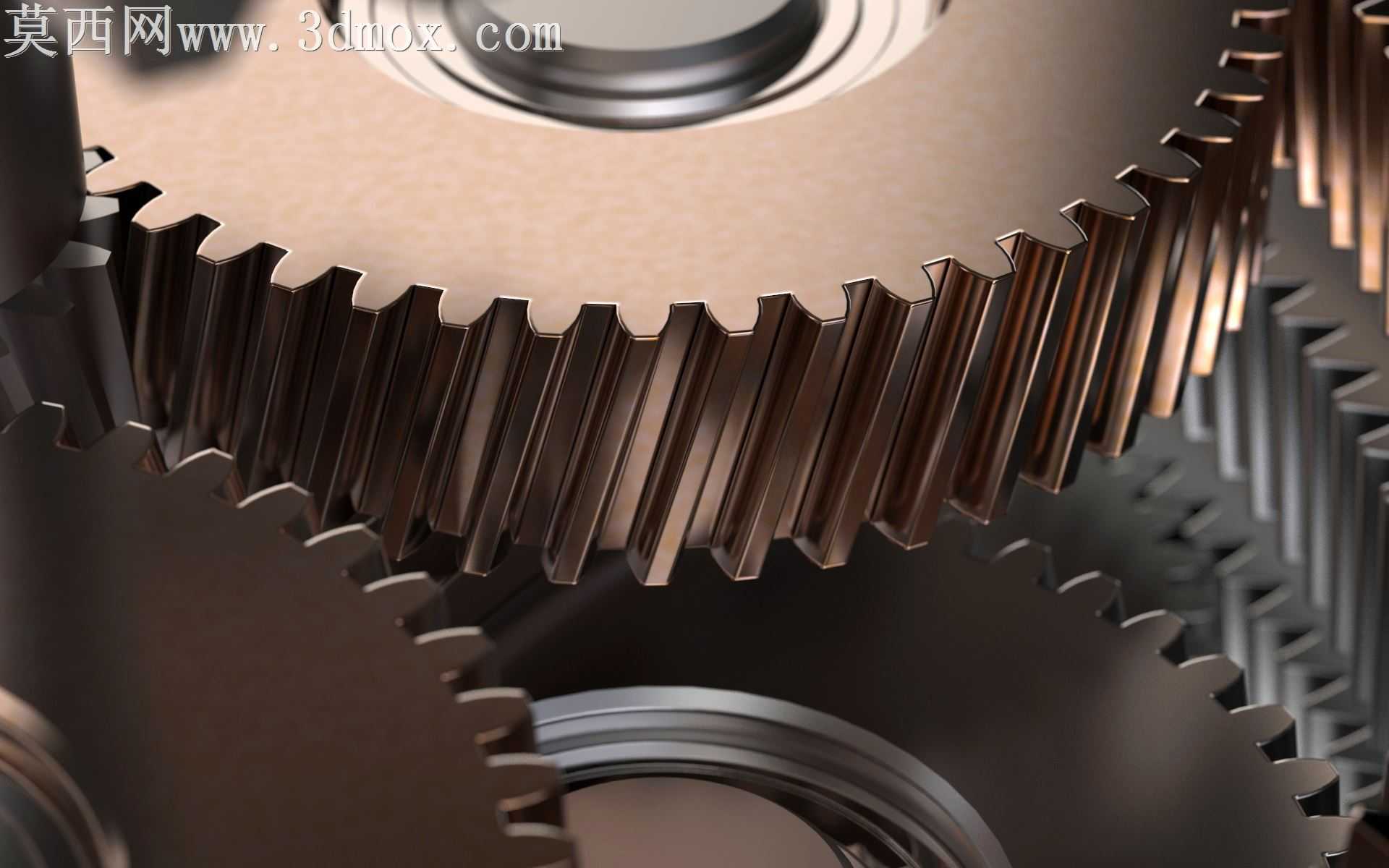

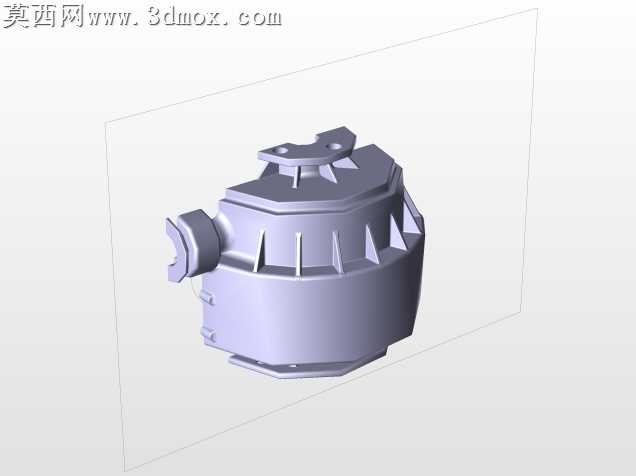

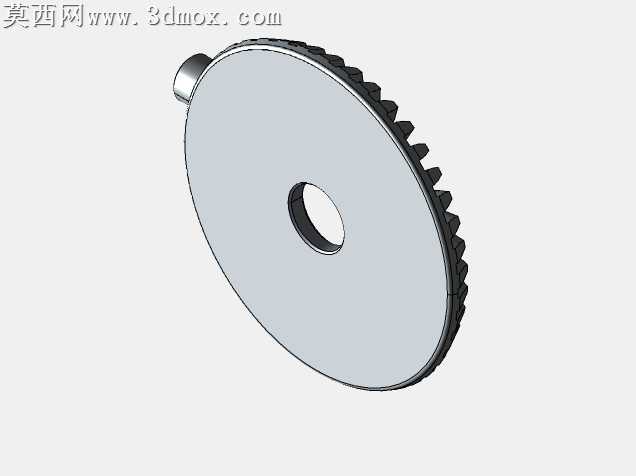

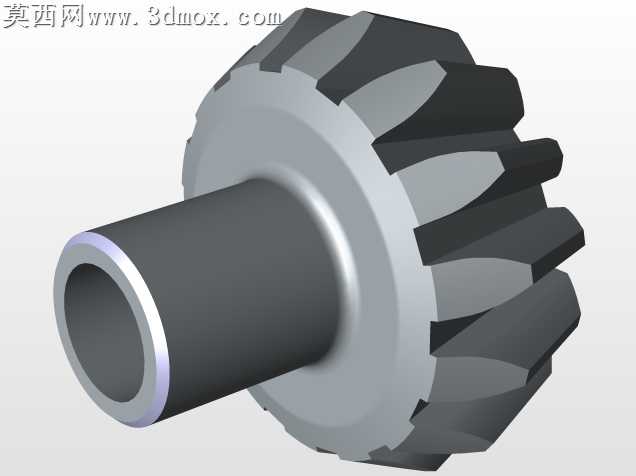

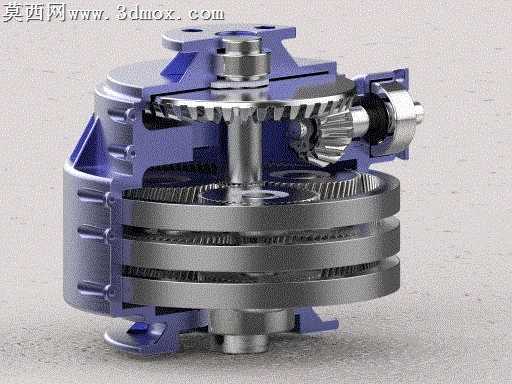

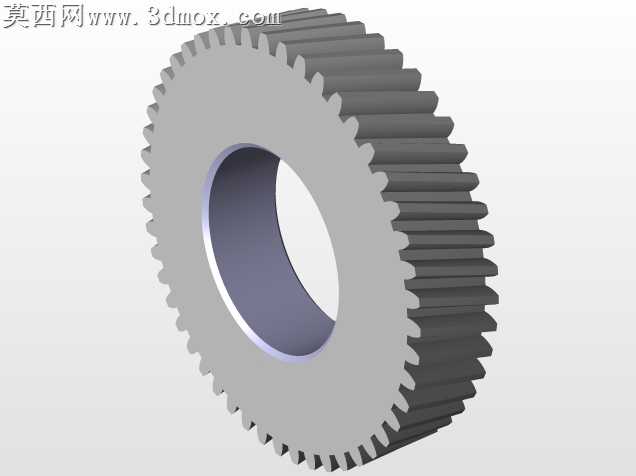

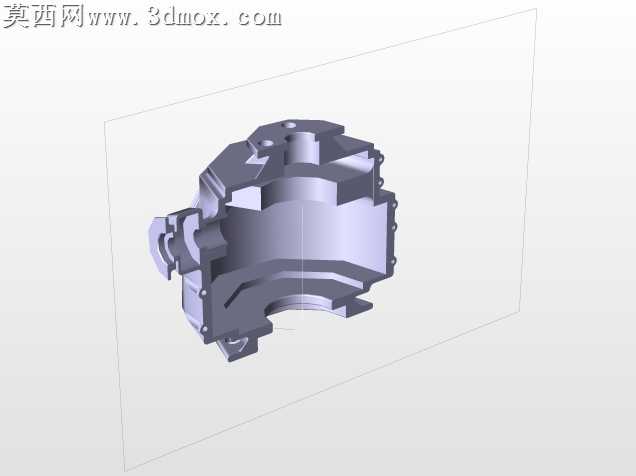

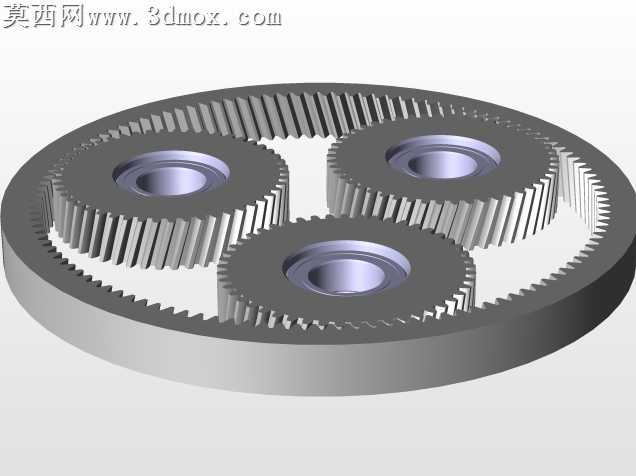

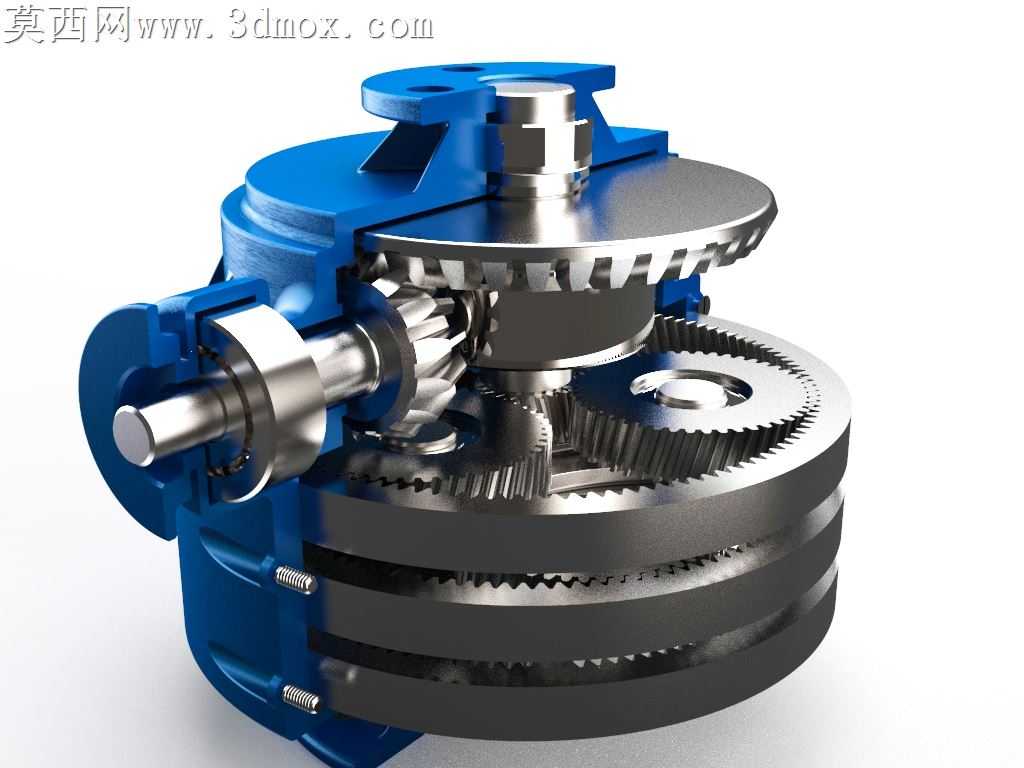

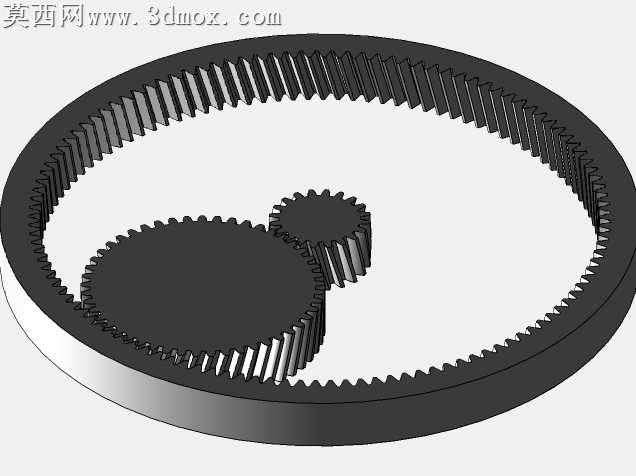

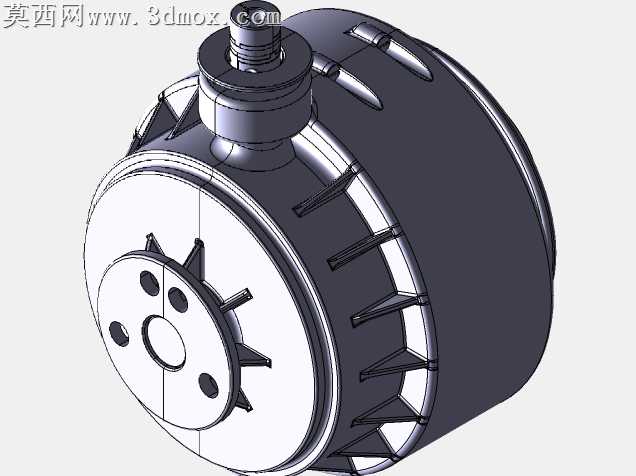

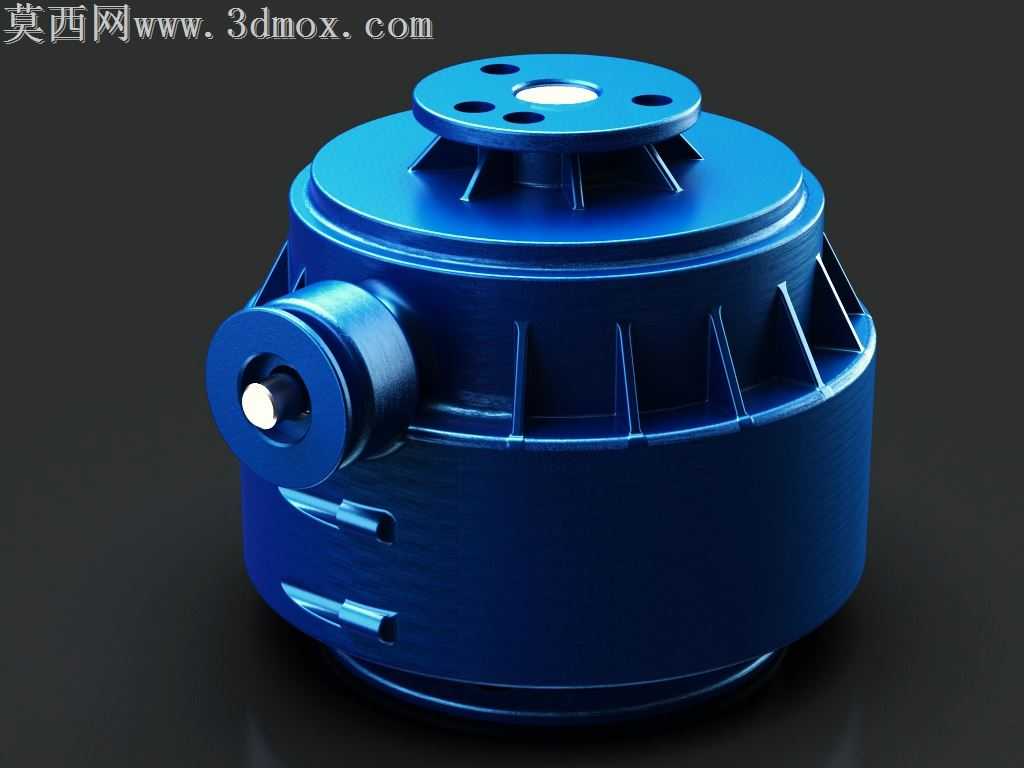

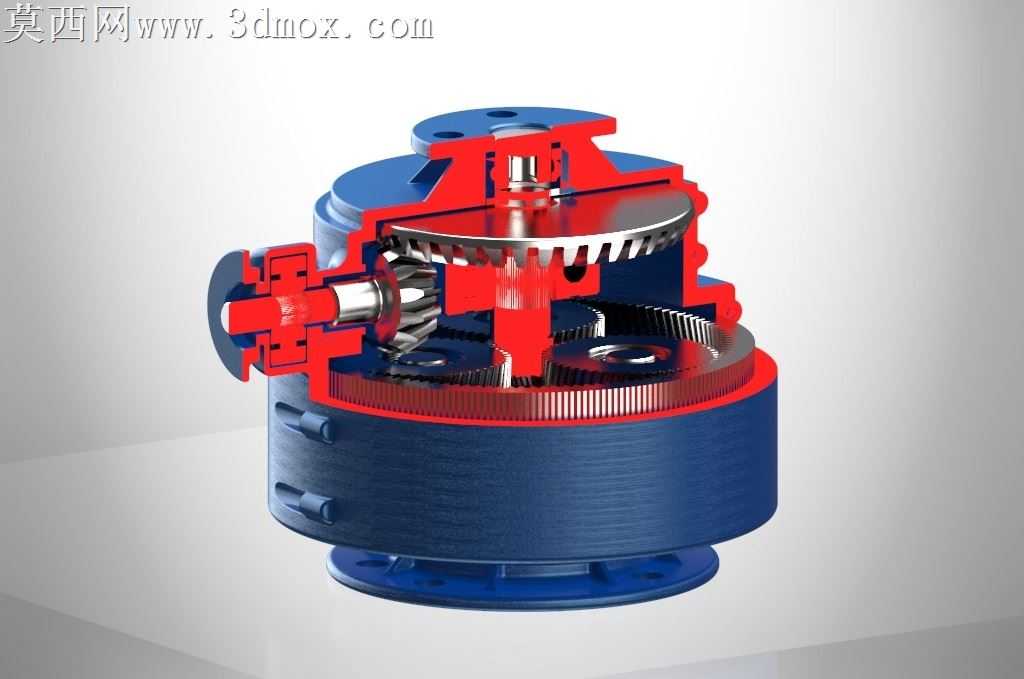

本作品为多层组合式齿轮传动结构，采用三维建模软件完成全参数化结构搭建，整体围绕多级减速传动的功能需求展开设计，核心传动单元整合了锥齿轮换向传动与多层行星齿轮减速结构，可实现垂直方向输入与同轴方向输出的动力传递路径转换。建模过程中严格遵循机械传动设计的参数规范，对每一级齿轮的模数、齿形参数、啮合间隙进行精准设定，确保各级齿轮副的啮合关系符合传动力学要求，避免出现传动卡滞、齿面干涉等结构问题。模型完整还原了传动装置的壳体支撑结构、齿轮定位轴系、轴承配合位、端盖连接结构等细节，壳体采用剖视展示的处理方式，可清晰观察内部多层齿轮的排布逻辑与动力传递路径：顶部锥齿轮副完成输入轴的换向传动，动力传递至竖直主轴后，依次经过多层行星齿轮组完成多级减速，最终从底部输出轴传递出符合参数要求的转速与扭矩。渲染环节采用专业渲染工具完成材质与场景搭建，金属传动部件赋予高反光金属材质，还原钢制齿轮经过精加工后的金属质感与齿面光泽，支撑壳体采用哑光金属漆材质区分结构属性，场景采用柔和的影棚布光方案，通过多角度光源突出齿轮的齿形轮廓、层叠结构与装配关系，同时添加柔和的环境阴影提升模型的真实感与立体感。设计过程中重点考量了传动结构的紧凑性，在满足传动比参数要求的前提下尽可能压缩装置的轴向与径向尺寸，多层行星齿轮的同轴排布设计有效提升了空间利用率，同时保证了传动过程的稳定性与承载能力，所有配合部位均预留了合理的装配间隙，符合实际机械加工与装配的工艺要求，可作为传动结构设计参考、机械原理教学演示的数字化模型使用。
