高精度环形发动机传动齿轮结构设计

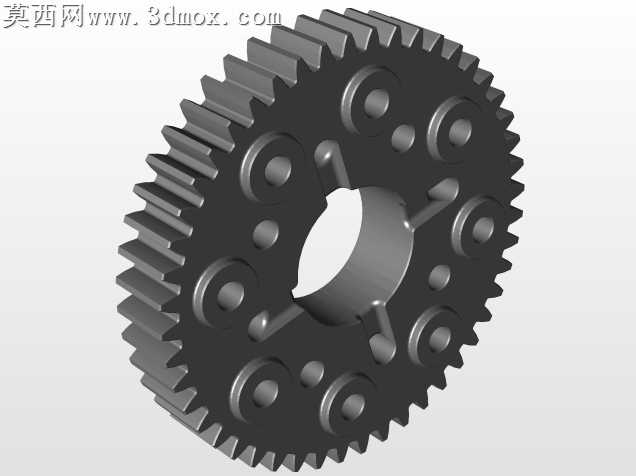

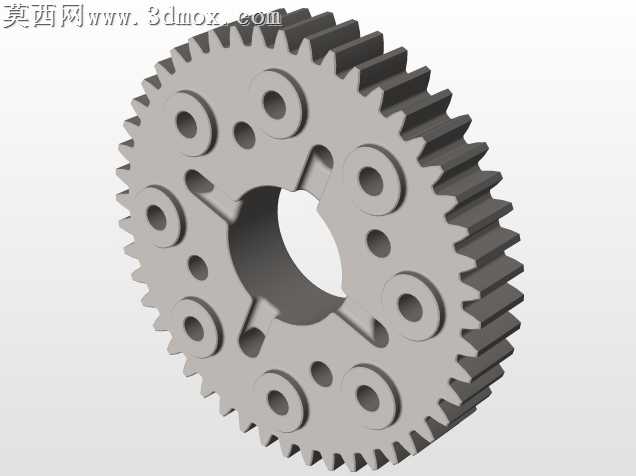

本模型为环形发动机配套的核心传动齿轮三维设计，建模阶段严格遵循机械设计公差规范，以SolidWorks为核心建模工具完成全参数化构建，首先通过草图绘制完成齿轮渐开线齿廓的精准绘制，依据模数、齿数、压力角等核心齿轮参数完成齿形的参数化驱动，保证齿形啮合精度符合高公差装配要求。模型主体采用合金钢材质预设，渲染阶段赋予哑光金属质感，还原实际机加工零件的表面肌理，齿面部分做细微的磨削纹理处理，区分端面与齿面的加工工艺差异，中心轴孔处做键槽结构的精准建模，保证与动力输出轴的装配匹配度。齿轮端面上均匀分布多组安装孔与减重孔，孔位排布经过动平衡校核，避免高速旋转工况下产生偏心振动，同时在端面设计有定位卡槽结构，用于与发动机其他传动组件的轴向定位，保证装配时的同轴度要求。设计过程中充分考虑环形发动机的紧凑布局需求，齿轮的齿宽、外径、轴孔尺寸均匹配发动机内部安装空间，同时兼顾结构强度与轻量化需求，减重孔的孔径、排布位置均经过结构受力仿真验证，避免应力集中导致的轮齿断裂、端面变形问题。模型完成后经过虚拟装配校验，可与环形发动机的转子、输出轴、密封端盖等组件完成无干涉装配，齿侧间隙、啮合接触面积均符合高精密动力部件的装配要求，既可以用于数控加工、激光烧结等实体制造场景，也可用于环形发动机的原理演示、装配教学、动力学仿真分析使用，建模过程中保留了完整的参数化特征，使用者可根据实际功率需求、安装尺寸调整齿轮参数，快速衍生出适配不同功率版本环形发动机的传动齿轮方案。
