北天BK-345带CAN接口GNSS定位模块

在户外无人装备、精准农业农机、工程测绘设备、特种作业机器人的定位感知单元选型中，集成多源传感的GNSS接收模块一直是核心感知部件，这款带CAN总线接口的GNSS模块，正是针对工业级户外部署场景做的结构整合设计，区别于普通贴片式GNSS模组，它把陶瓷接收天线、地磁罗盘传感单元、气压高度计、主控解算芯片、CAN通信接口全部整合在带法兰安装边的密封壳体内，不需要用户额外做天线布局、多模块接线、防护封装的二次设计，能直接作为独立定位感知节点挂载到设备的CAN总线上。

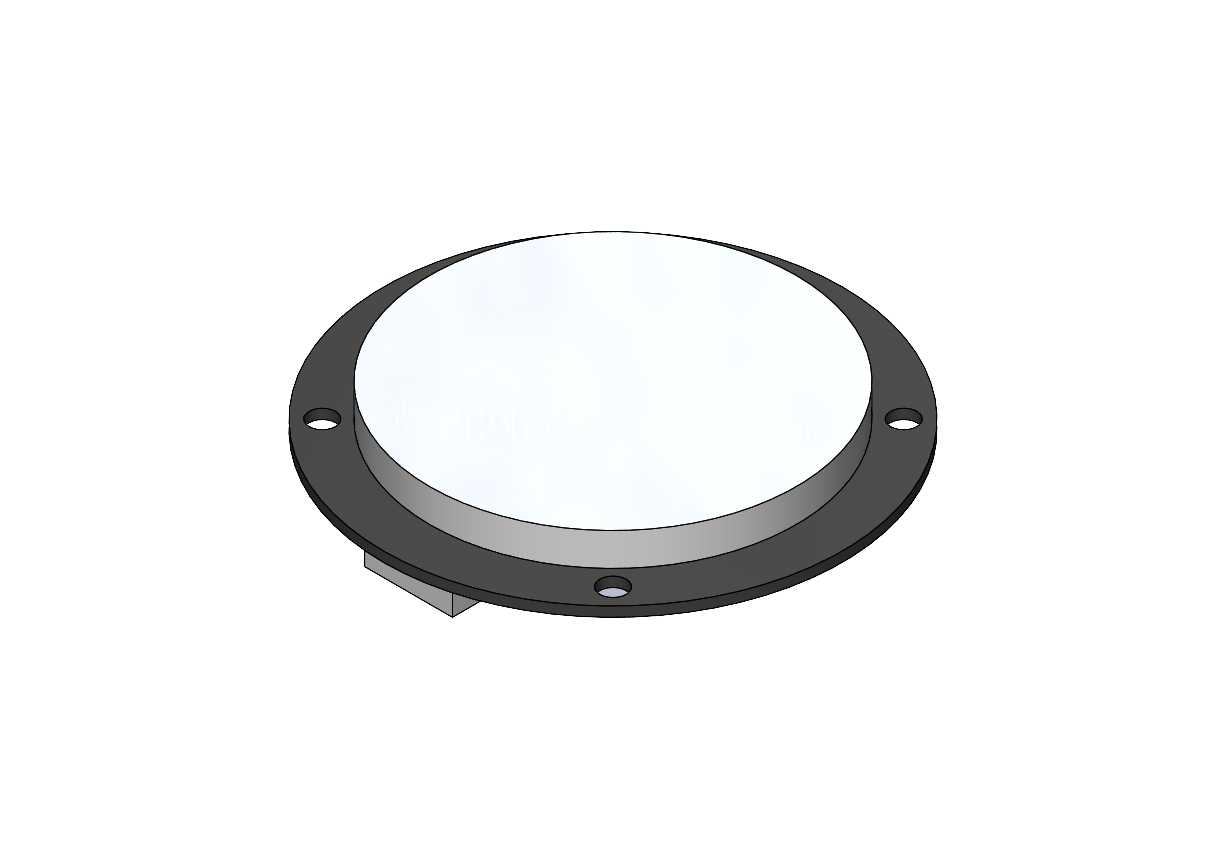

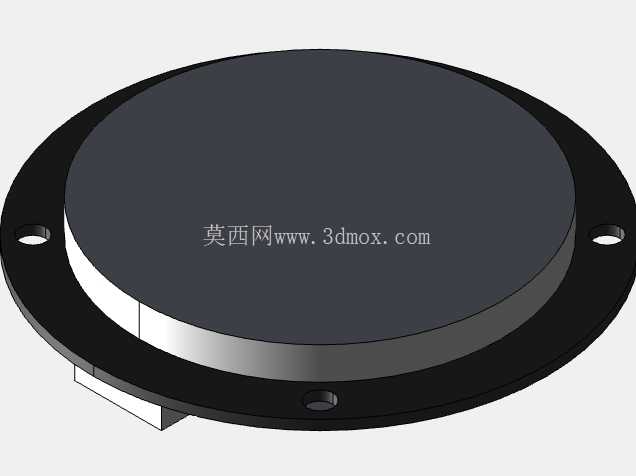

从结构设计逻辑来看，这款模块采用圆形主体加三孔法兰安装边的布局，主体上半部分是透波的白色天线罩，采用低介电常数的工程塑料注塑成型，不会对GNSS信号、RTK差分信号造成屏蔽衰减，下半部分是黑色的工程塑料底座，法兰边和底座一体成型，三个安装孔沿法兰圆周120度均匀分布，安装孔位做了沉台设计，用M3规格的螺丝就能完成固定，安装时不需要额外做定位治具，只要保证天线罩朝上无金属遮挡即可，模块整体的出线方向从底座侧下方引出，避开了法兰安装的螺丝位，不会出现安装时压线、线缆弯折半径过小的问题。

实际部署场景里，这款模块的适配性很强，在植保无人机上安装时，它可以直接固定在飞行器顶部的安装座上，CAN总线接入飞控系统，能同时输出经纬度定位信息、航向角数据、气压高度值，不需要额外外接磁罗盘、气压计模块，减少了机身上的接线节点，降低了空中作业时接线松脱的故障概率；在自动驾驶的低速无人配送车上，这款模块可以安装在车顶最高处，CAN接口直接对接整车CAN网络，解算出来的定位数据、航向数据可以直接被整车控制器读取，不需要额外做协议转换，相比分体式的天线加解算板方案，整体的防护等级更高，高压洗车、雨天行驶时不会出现进水短路的问题；在矿山、港口的无人作业工程机械上，这款模块的宽温工作特性可以适应户外极端温差，金属安装底座的导热设计能把内部芯片的工作热量及时导出，夏季暴晒下车顶温度超过60度时也不会出现解算芯片过热降频、定位漂移的问题。

从功能整合的设计思路来看，这款模块没有采用消费级GNSS模块常用的USB、TTL串口接口，而是选用了工业场景更常用的CAN总线接口，CAN总线的差分传输特性抗干扰能力更强，在工程机械、特种车辆上有大量电机、电磁阀这类强电磁干扰源的场景下，长距离传输定位数据也不会出现丢包、错帧的问题，总线上的多个控制单元都可以直接读取定位数据，不需要做信号分路。模块内部集成的地磁罗盘做了硬磁、软磁校准算法支持，安装到设备上之后可以通过上位机完成现场校准，抵消设备自身金属结构、大电流线缆带来的磁场干扰，保证航向输出精度；集成的气压计做了温度补偿，不同环境温度下的高度输出偏差控制在合理范围内，可以和GNSS的高度数据做融合解算，提升高架、桥下这类卫星信号遮挡场景下的高度输出稳定性。

安装边界方面，这款模块的主体直径控制在90mm左右，法兰边最大外径110mm，整体厚度不到30mm，安装时只需要在设备安装面上预留直径95mm的圆形安装空间，三个M3安装孔的中心距为80mm，安装面的平面度要求不高，普通的钣金安装面、塑料安装面都可以满足固定要求，不需要额外做高精度的机加工安装座；模块的出线长度可以根据实际部署需求选配，线缆采用屏蔽双绞线，屏蔽层和模块外壳连通，安装时把屏蔽层接设备地，可以进一步提升电磁抗干扰能力。和普通分体式GNSS方案相比，这种一体化结构的模块在三维建模时不需要分别绘制天线、解算板、安装支架的模型，直接调用这个集成模型就能完成整机的布局设计，能减少结构设计阶段的重复建模工作量，也能提前校验安装位置是否有结构干涉、信号遮挡的问题，比如在设计无人车车顶布局时，可以直接把这个模块模型装配到车顶位置，检查和车顶激光雷达、通信天线的安装间距，避免金属部件遮挡GNSS天线的接收视角，保证信号接收的仰角覆盖范围满足定位要求。
