45度角定位切割工装夹具结构

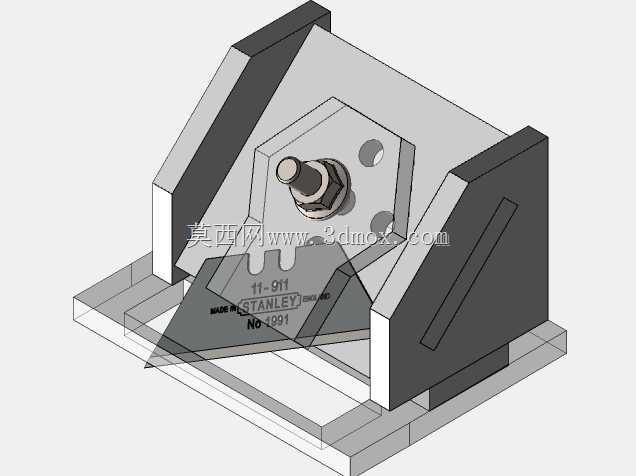

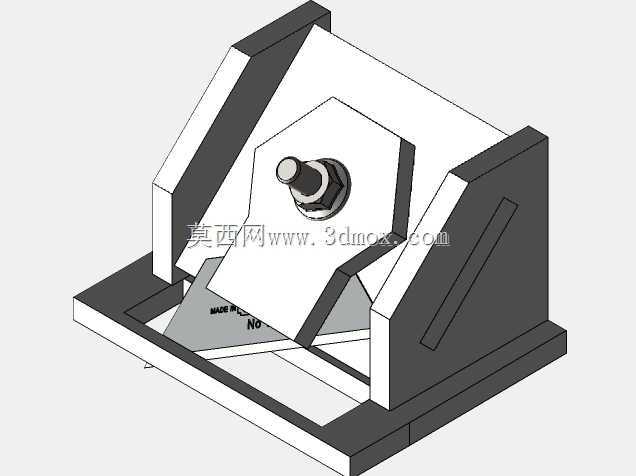

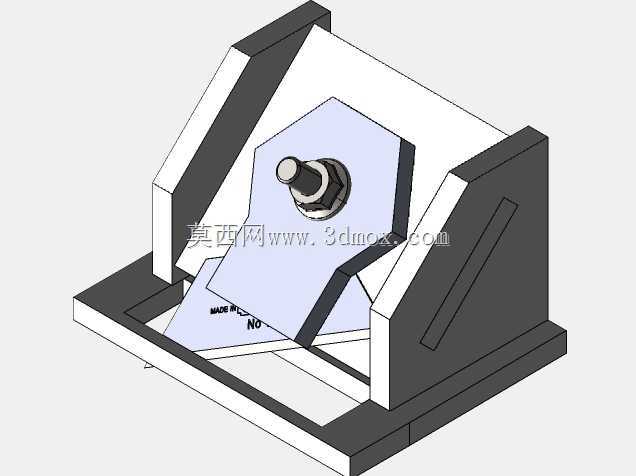

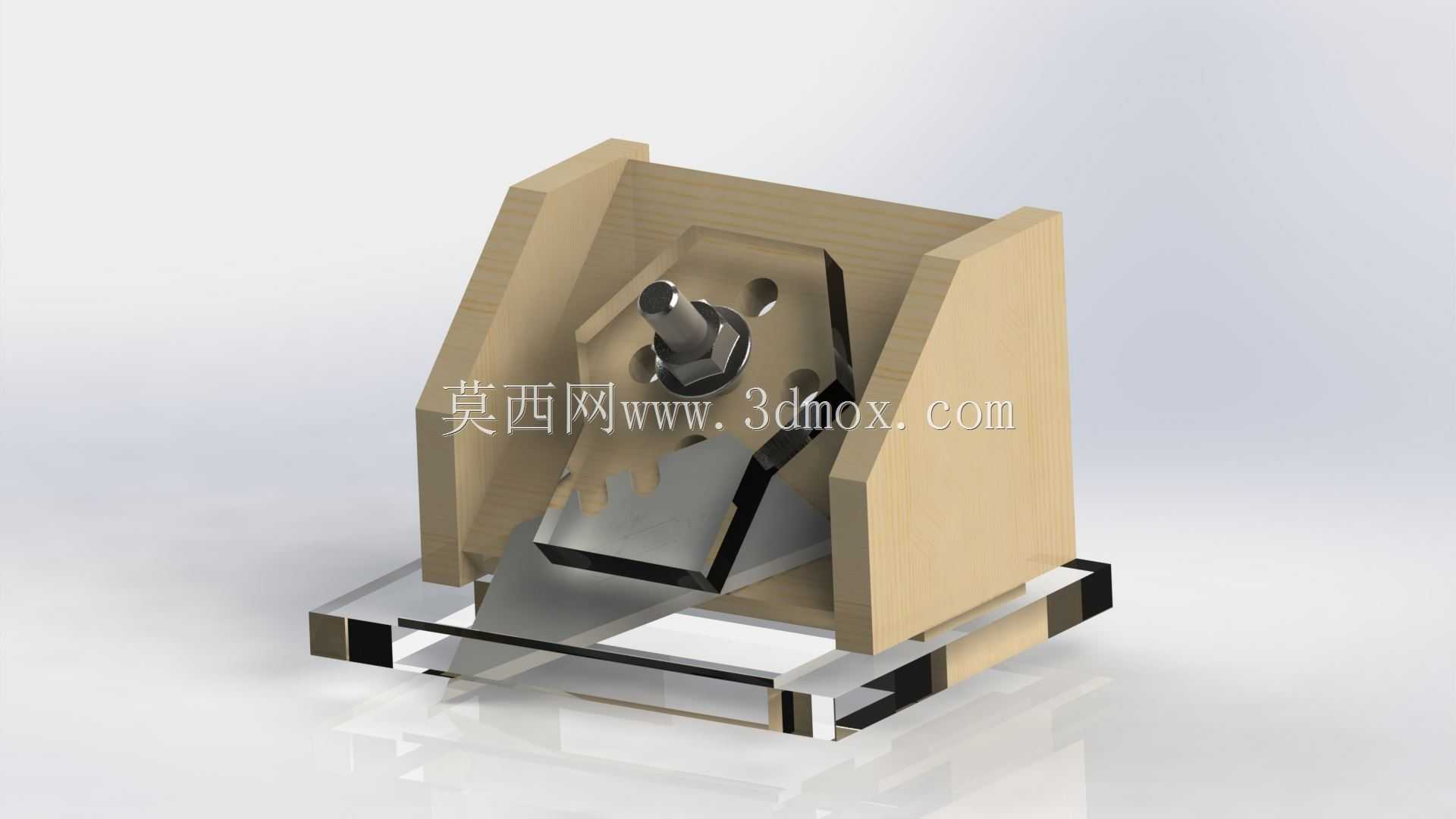

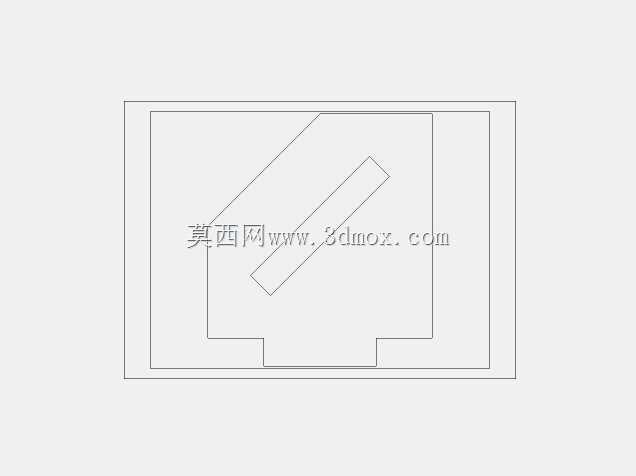

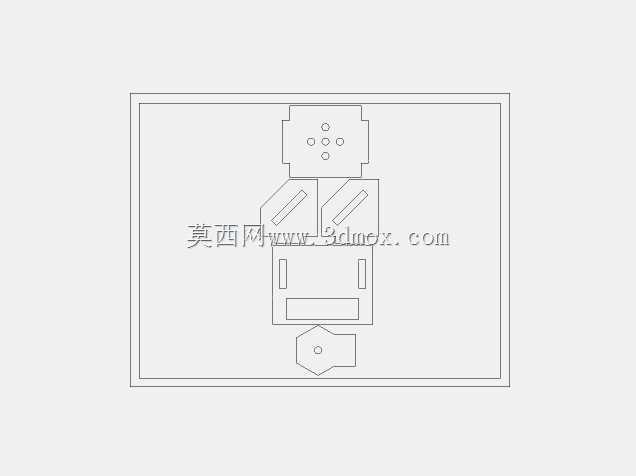

　　在金属板材、型材的批量角度切割加工场景中，常规切割设备的直切定位无法稳定满足45度斜角的加工精度要求，尤其是针对小尺寸薄壁件、异形截面型材的斜切作业，工件装夹偏移、切割角度公差超差是车间加工中常见的问题，这套45度切割定位工装正是针对这类加工痛点设计的专用辅助装夹结构。从结构组成来看，整套工装包含双侧对称的角度限位挡块、底部承托基准板、中部压紧定位组件三个核心部分，双侧挡块采用45度斜面作为定位基准面，加工时工件的待切割面与挡块基准面完全贴合，能从根源上避免人工划线定位带来的角度误差，相比通用平口钳装夹的方式，定位效率可提升60%以上，角度公差可控制在±0.1度范围内，完全满足钣金拼接、型材框架组装的焊接或装配精度要求。

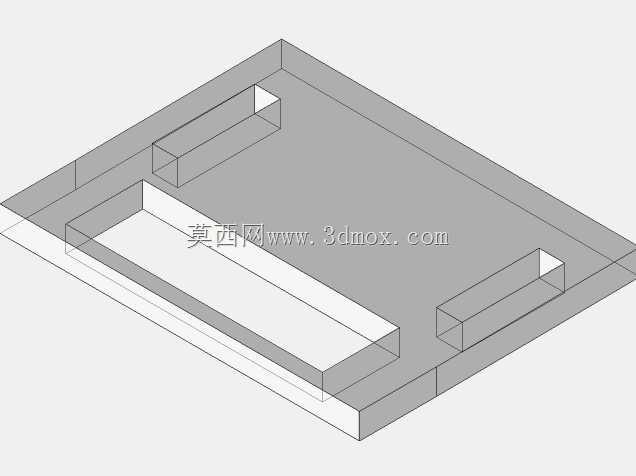

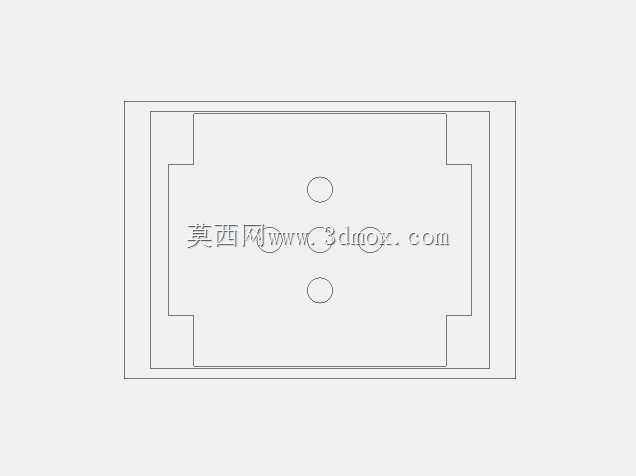

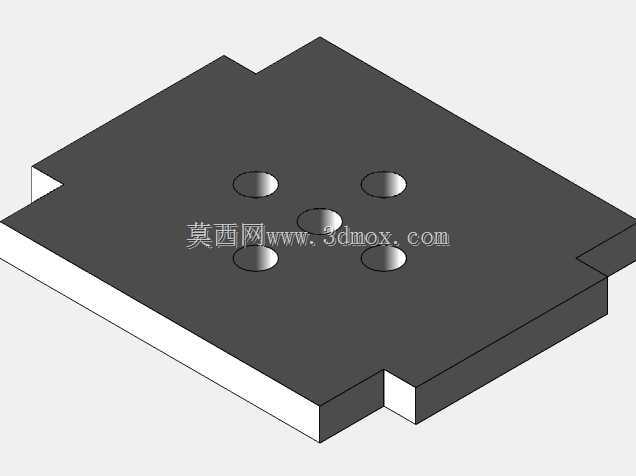

　　底部承托板采用带防滑槽的平板结构，安装时可直接固定在常规切割机的工作台面上，承托板的边缘设置有定位销孔，可与不同型号的台式切割机、激光切割机工作台的T型槽配合固定，安装边界适配市面上多数中小型切割设备的工作台尺寸，不需要对原有设备进行改造即可直接投入使用。中部的压紧组件采用螺栓压紧结构，压头位置设置有防滑胶垫，既可以保证装夹的压紧力足够，避免切割过程中工件受切削力作用发生位移，也能防止压头划伤工件表面，针对不同厚度的加工工件，压紧螺栓的行程可覆盖0-50mm的板材厚度范围，适配多数常规加工件的装夹需求。设计过程中，双侧挡块与底部承托板采用分体式装配结构，挡块通过内六角螺栓固定在承托板上，当挡块的定位基准面长期使用出现磨损后，

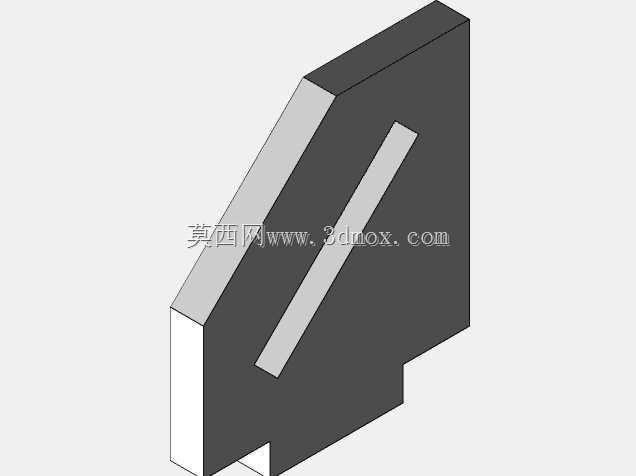

　　可单独拆卸挡块进行修磨或更换，不需要整体报废整套工装，能有效降低车间的工装维护成本。挡块的侧面设置有排屑缺口，切割过程中产生的金属切屑可顺着缺口排出，不会堆积在定位基准面与工件的贴合间隙中，避免切屑垫起工件导致定位精度下降。在实际应用场景中，这套工装可配合角磨机、台式砂轮切割机、小型激光切割机使用，既可以用于碳钢、铝合金等金属型材的45度斜切，也可用于亚克力、密度板等非金属材料的角度切割，在广告标识制作、钣金框架加工、家具五金生产等场景中都能适配。工装的整体外形尺寸控制在300mm250mm200mm范围内，不会占用过多的工作台操作空间，非作业状态下也可直接收纳在工具柜中，不会占用车间的生产存放空间。

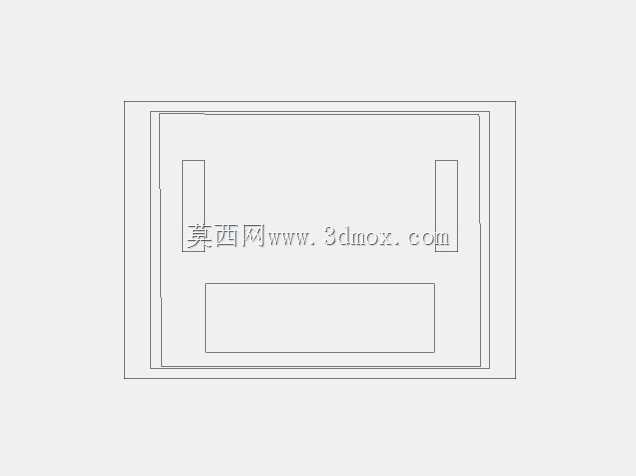

　　结构设计上没有采用复杂的气动或液压压紧结构，全部采用纯机械结构，日常使用不需要额外的动力源接入，也不存在气动元件漏气、液压元件漏油的故障风险，对车间的使用环境要求极低，即使是没有压缩空气管路的小型加工门店也可以直接使用。定位基准面在加工时采用磨床精磨处理，表面粗糙度达到Ra1.6，保证与工件的贴合度，压紧螺栓采用标准的M12内六角螺栓，属于通用标准件，出现螺纹滑牙等损坏情况时可直接在五金店采购替换，不需要专门定制配件，进一步降低了使用维护的门槛。针对不同宽度的加工工件，双侧挡块的安装位置预留了长条形调节孔，可根据工件的实际宽度调整两个挡块之间的间距，适配宽度范围在20mm到200mm之间的各类工件，覆盖了绝大多数常规斜切加工件的尺寸需求。在切割作业时，工件靠紧双侧45度挡块后，只需要拧紧中部的压紧螺栓即可完成装夹，整个装夹过程不超过10秒，相比传统的划线、找正、装夹的操作流程，大幅缩短了单件加工的辅助时间，尤其适合小批量多批次的角度切割加工场景，能有效提升车间的加工效率。
