激光切割用钢筋混凝土飞机电动机安装架

　　在航模及小型电动飞行器的动力系统搭建环节，电机安装架是连接动力单元与机身主体的核心受力构件，这款适配钢筋混凝土材质小型验证飞机的电动机架，采用激光切割工艺加工成型，可直接用于标准规格外转子无刷电机的安装固定，适配多类小型电动固定翼飞行器的动力布局需求。从实际使用场景来看，这类电机架主要应用于教学验证类混凝土材质小型飞机的动力段装配，也可作为同规格航模飞机电机安装的替换支架使用，承担电机运转过程中的扭矩传递、振动缓冲以及拉力承载作用，避免电机直接与机身主体硬连接带来的应力集中问题，同时保证电机轴与机身推力线的同轴度符合飞行控制要求。

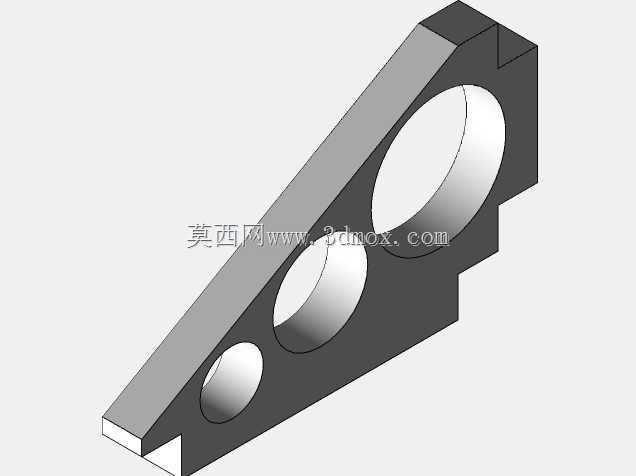

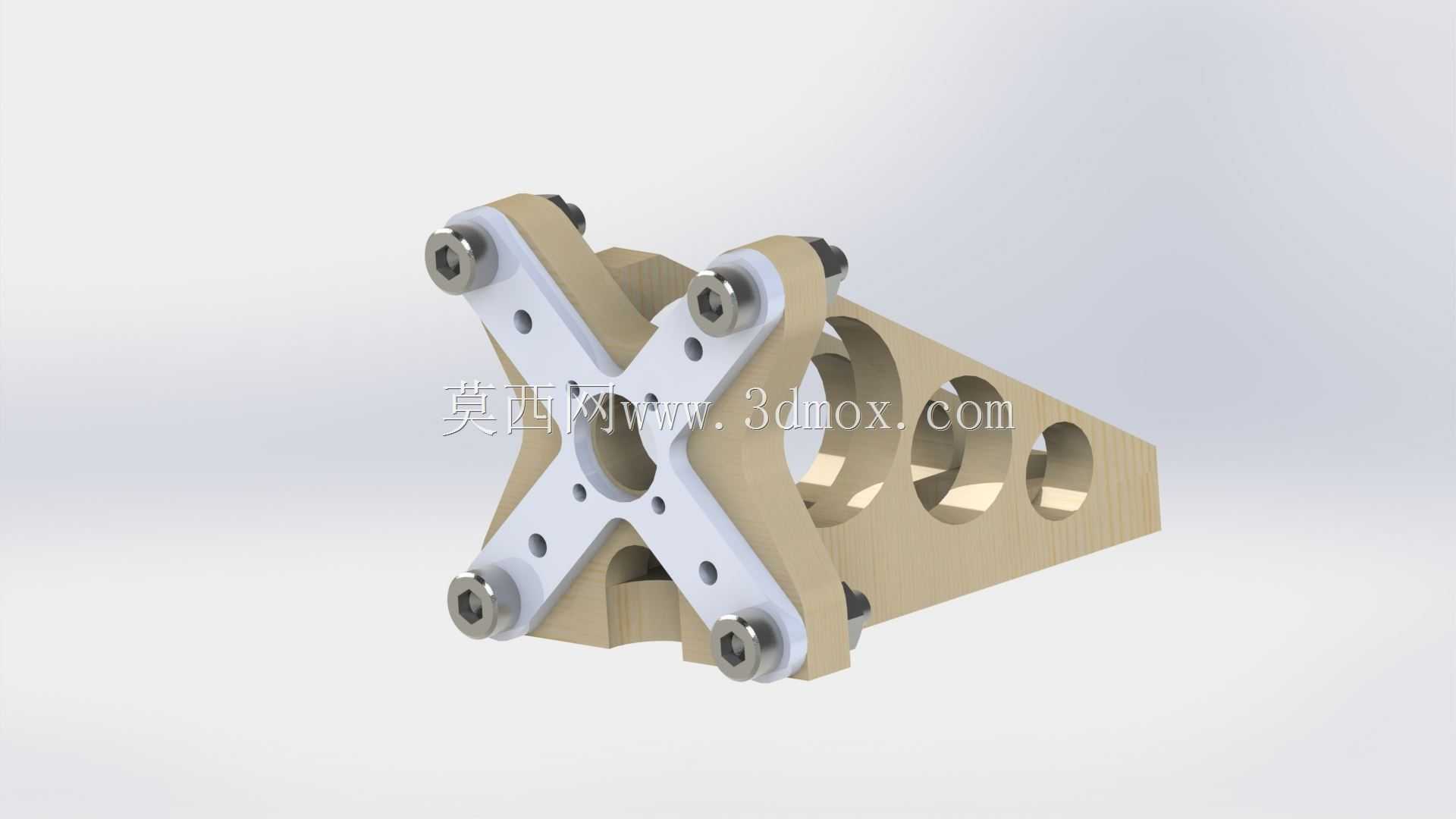

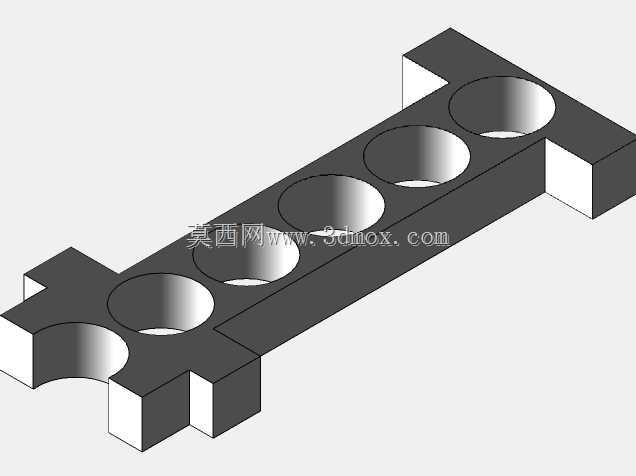

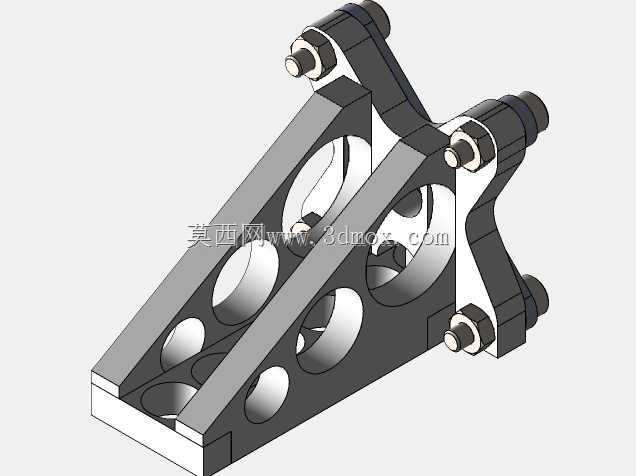

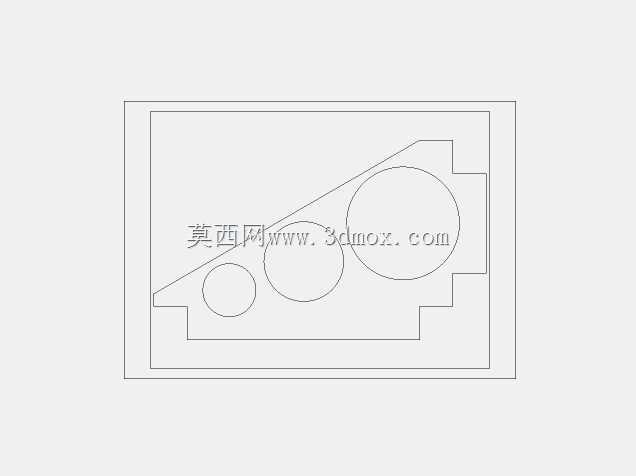

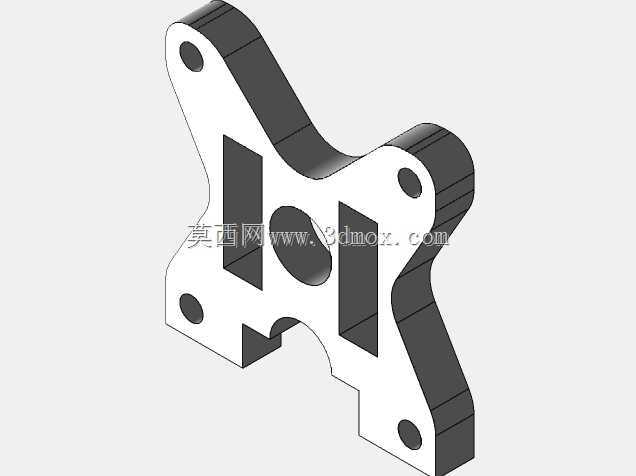

　　从结构设计思路来看，这款支架采用分体组合式结构，主体承力部分为三角楔形构型，前端设置十字型安装法兰面，四个角位预留电机安装孔位，孔位间距匹配常用22系列、28系列外转子航模电机的安装孔距，无需二次打孔即可直接完成电机固定。主体楔形结构上开设多组圆形减重孔，在保证结构抗弯、抗扭强度的前提下尽可能降低自身重量，符合飞行器部件轻量化的设计要求，减重孔的排布经过受力路径优化，沿支架主承力梁的走向分布，不会因开孔削弱结构的整体刚性。前端十字法兰与主体楔形座之间通过内六角螺栓完成锁紧连接，连接位置设置定位止口，装配时可快速对齐安装位置，避免装配错位带来的推力线偏移问题，螺栓选用标准内六角圆柱头螺钉，锁紧后螺钉头沉入法兰面的沉孔内，不会突出表面干涉电机的安装贴合。

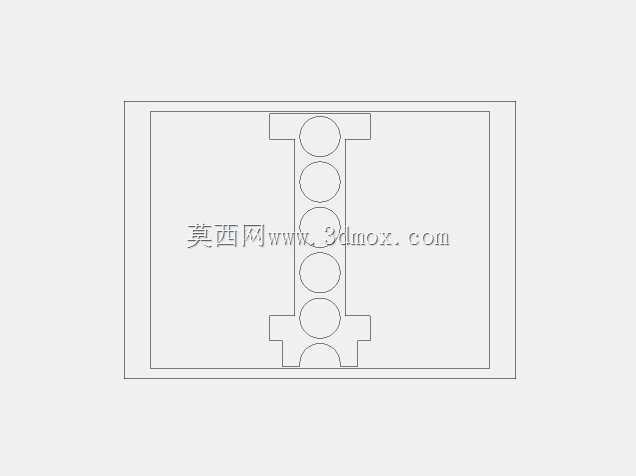

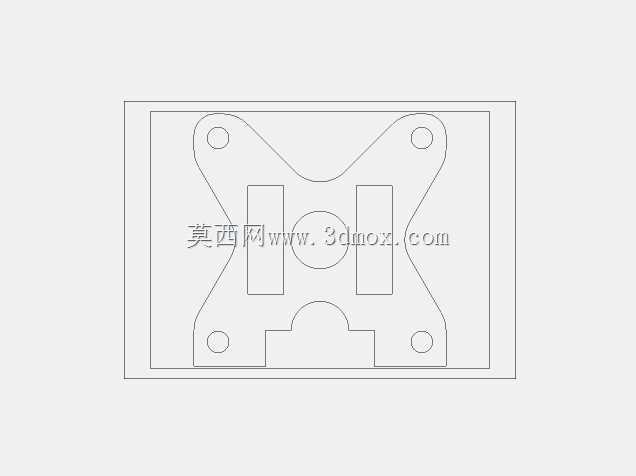

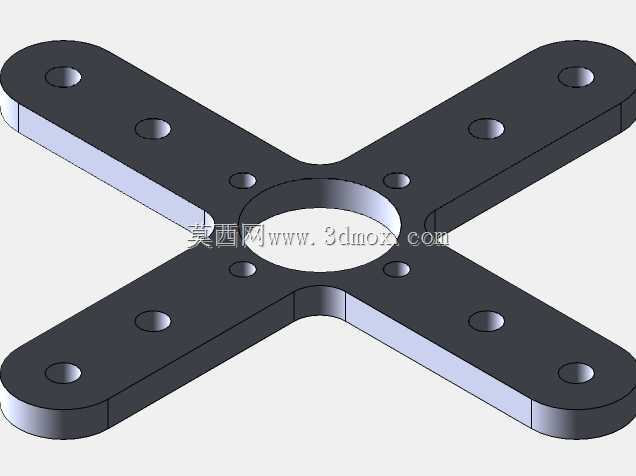

　　从安装边界与尺寸适配角度来看，支架后端的楔形安装面可直接贴合混凝土机身的前端安装平面，安装面的倾斜角度匹配常规上单翼、下单翼小型飞机的电机下拉角设计要求，安装时只需通过粘接或螺栓紧固的方式将支架后端与机身预埋的安装块连接即可，无需额外调整推力角度。支架整体的轴向长度控制在合理范围内，不会过度突出机身前端影响整机的重心布局，前端法兰面的厚度经过校核，可承受电机满功率运转时的最大拉力，不会出现法兰变形导致的电机轴偏斜问题。十字法兰上的安装孔为通孔设计，适配M3规格的电机安装螺钉，孔位边缘做倒角处理，避免螺钉装配时刮伤螺纹或产生应力集中。主体楔形座的壁厚均匀，激光切割加工时可一次成型，无需后续二次机加工，加工效率高，成型后的零件尺寸一致性好，适合小批量制作使用。

　　从功能特性来看，这款支架的组合式结构设计方便后续维护更换，若前端法兰出现电机安装孔滑牙或碰撞损坏，只需单独更换法兰部分即可，无需替换整个支架，降低维护成本。支架的材质选用适合激光切割的层压板材，自身具备一定的阻尼特性，可吸收电机高速运转时产生的高频振动，减少振动传递到机身带来的飞控传感器干扰问题，提升飞行过程中的稳定性。整体结构的受力路径清晰，电机运转产生的拉力通过十字法兰均匀传递到楔形主体的三个承力梁上，再分散到机身安装面，不会出现局部应力过大导致的支架断裂问题，经过实际拉力测试，可承受数倍于电机最大拉力的静载荷，满足小型飞行器的动力安装强度要求。在实际装配过程中，需要注意保证支架与机身连接面的贴合度，若存在安装间隙需使用垫片调整，避免支架安装后出现倾斜，同时要保证电机安装面与法兰面完全贴合，锁紧螺钉时采用对角分次锁紧的方式，避免法兰受力不均产生变形。
