两公斤长丝放置用三角支撑灯丝架

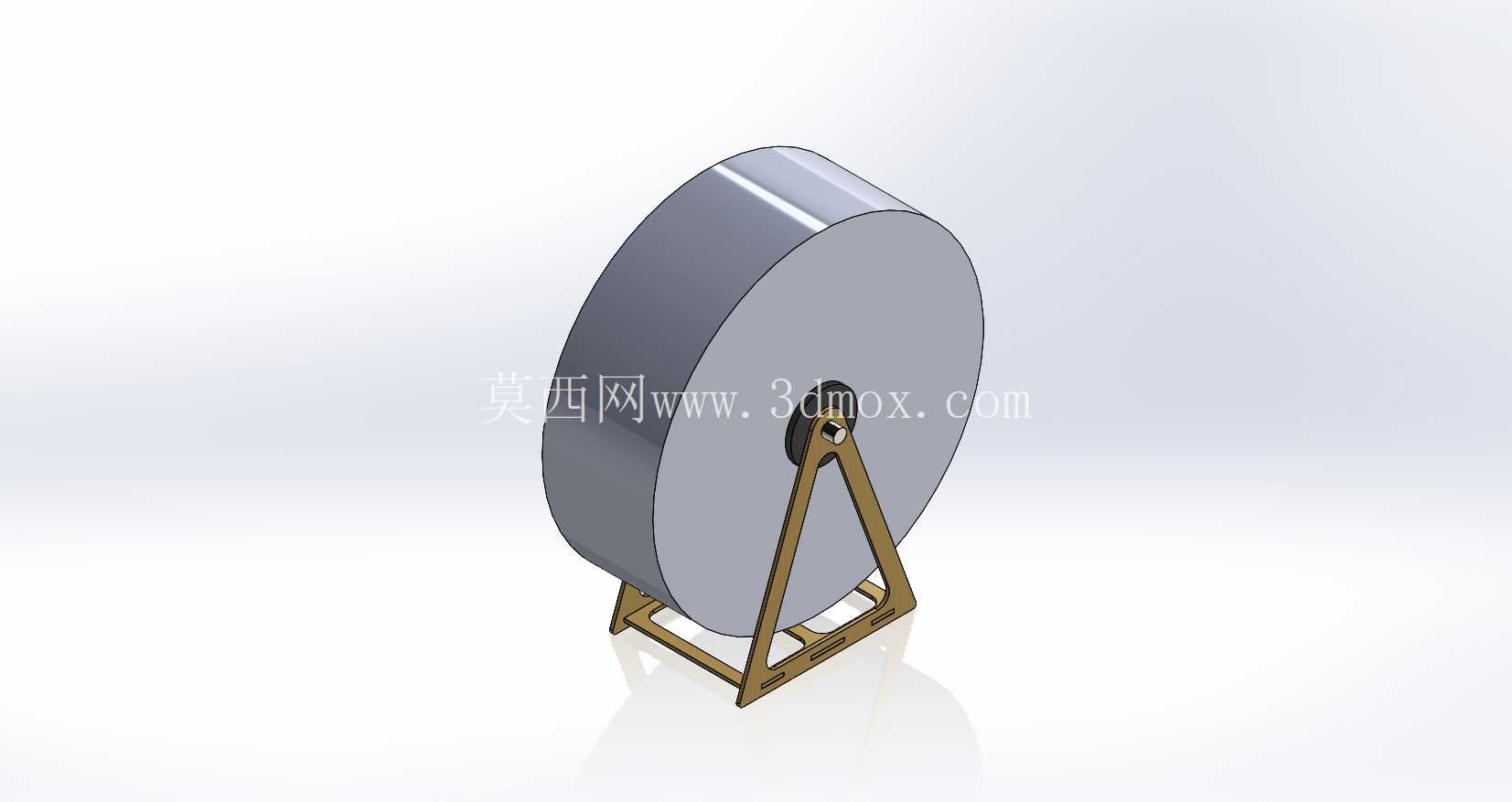

日常桌面级FDM3D打印作业场景中，两公斤装的大卷打印耗材往往存在放置难题，常规的打印机自带耗材架承重上限多为一公斤，大卷耗材直接挂载容易出现架体变形、耗材转动卡滞的问题，甚至会因为耗材卷转动阻力过大导致送料齿轮打滑，出现打印件层厚不均、断料缺料的缺陷。这款灯丝架正是针对这类大规格长丝卷的放置需求设计，整体采用三角稳定支撑结构，能够平稳放置在打印设备旁的工作台面，无需额外固定即可承受两公斤耗材卷的满载重量，避免耗材卷放置倾倒导致的送料中断问题。

从结构设计逻辑来看，架体主体采用3mm厚度的胶合板作为支撑基材，胶合板的层压结构具备各向受力均匀的特点，相比同厚度的实木板抗弯折性能更优，同时重量更轻，方便根据作业需求挪动摆放位置。支撑部分采用三角框架构型，两侧的斜向支撑臂与底部的横向连接梁形成稳定的受力三角，耗材卷的重力通过支撑臂传递到底部横梁，再均匀分散到整个支撑底面，不会出现局部应力集中导致的架体开裂问题。转动部分选用两个DIN628标准7201B轴承作为转动副，轴承内圈穿装直径12mm、长度140mm的管材作为穿装轴，管材两端通过支撑臂上的定位孔固定，轴承外圈与耗材卷的中心内孔配合，将耗材卷转动时的滑动摩擦转化为轴承的滚动摩擦，大幅降低转动阻力，即使是剩料不多的轻量耗材卷，也能在送料齿轮的拉力下平稳转动，不会出现拉扯耗材导致的送料步进电机丢步问题。

从安装边界与尺寸适配来看，穿装轴140mm的长度能够覆盖绝大多数两公斤装3D打印耗材卷的轴向宽度，不会出现耗材卷宽度过大无法安装、或是宽度过小左右窜动的问题；支撑结构的整体高度经过适配，耗材卷安装完成后最低点距离支撑底面留有足够的间隙，耗材卷转动过程中不会与底部支撑梁、放置台面发生剐蹭，保证转动过程全程顺畅。架体底部的支撑梁采用加宽的接触平面，与工作台面的接触面积更大，即使耗材卷转动过程中出现轻微的偏摆，架体也能保持稳定不会侧翻。

实际使用过程中，这款支架除了适配3D打印耗材卷的放置，也可用于同规格的焊锡丝卷、细金属丝线卷、缝纫线大卷等需要回转放卷的线材承托，只要线卷中心孔径与轴承外圈尺寸匹配、重量在两公斤承载范围内、轴向宽度不超过穿装轴长度，都可以直接安装使用。设计时没有采用复杂的拼接卡扣结构，所有板材部件都可以通过激光切割直接加工成型，管材与轴承都采用标准件，不需要定制特殊零件，加工组装门槛低，使用者可以根据自身使用需求调整胶合板的厚度或是管材长度，适配不同重量、不同宽度的线卷放置需求。支撑臂上的轴承安装孔采用过盈配合设计，轴承压入后不需要额外的固定件即可保持定位，组装时只需要将轴承压入安装孔，穿入管材轴，再将两侧支撑臂与底部横梁拼接固定即可完成组装，不需要复杂的调平或是校准步骤，组装完成后即可直接投入使用。

在放卷作业的适配性上，支架的转动阻尼完全由轴承本身的转动精度决定，没有额外添加阻尼调节结构，这种设计能够适配绝大多数常规送料速度的放卷需求，当送料速度较快时，轴承能够跟随耗材卷快速转动，不会出现拉扯线材的问题；当送料停止时，轴承的微小转动阻力能够避免耗材卷因为惯性继续转动导致的线材松脱、缠绕打结问题，减少线材散乱的整理工作量。相比市面上常见的塑料一体式耗材架，这种胶合板加标准轴承的结构耐用性更强，不会因为长期承重出现塑料蠕变导致的支撑臂变形问题，轴承作为标准件出现磨损后可以直接更换，不需要整体更换支架，维护成本更低。
