在RC固定翼、直升机航模的操纵系统里,这类弧形控制摇臂是舵机输出端与操纵面之间的核心传动连接件,日常飞行中所有舵面的偏转动作都要通过这类零件完成力矩传递,它的结构刚性、安装孔位精度直接决定了舵面响应的线性度与飞行操控手感,不少航模炸机事故的诱因都和摇臂刚性不足、孔位旷量过大有直接关系。

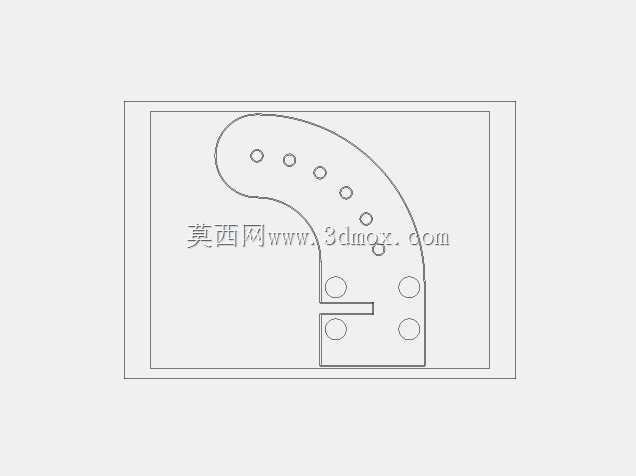

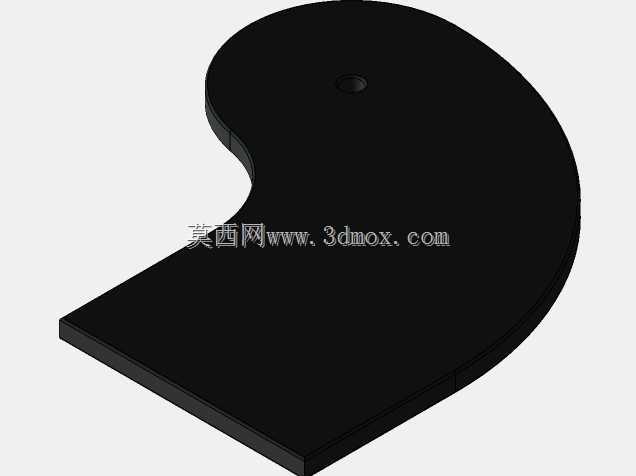

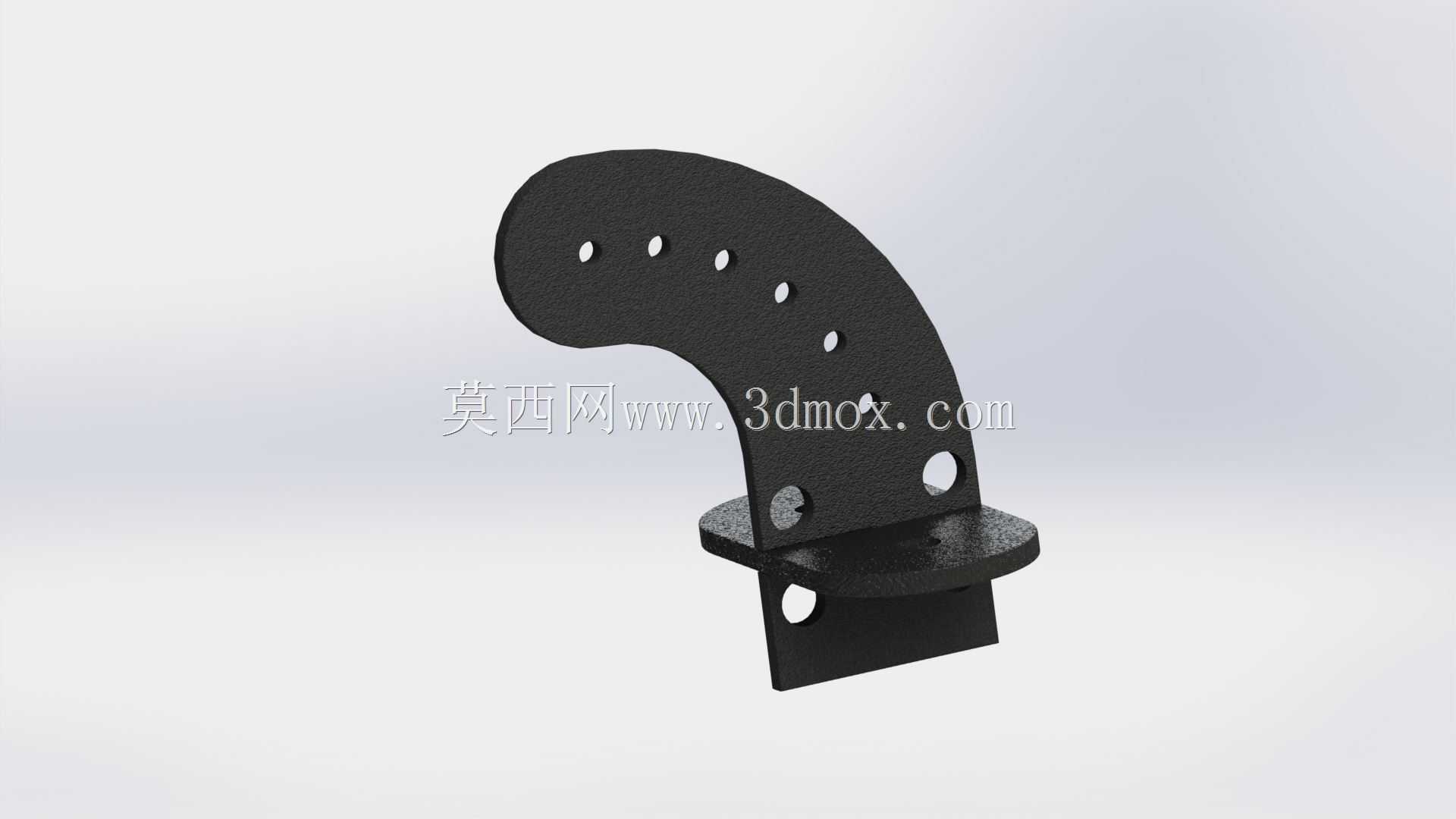

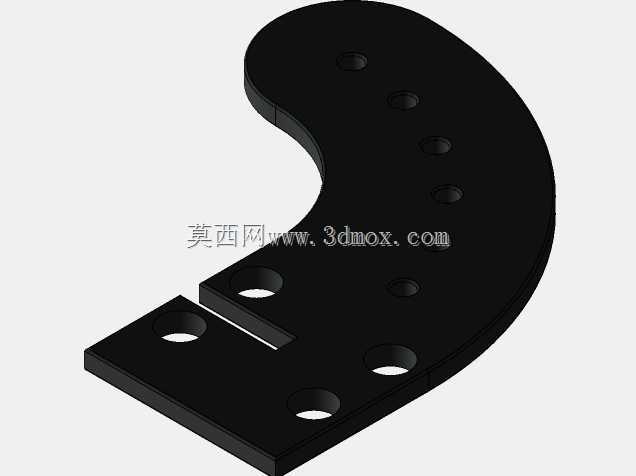

从结构设计逻辑来看,这款摇臂采用了一体化弯板成型的结构,主体为带等距调节孔的弧形臂身,下端集成了垂直于弧面的安装基座,没有额外的拼接装配结构,从根源上避免了多零件装配带来的累积公差与连接松动风险。弧面上排布的多组等距安装孔,是为了适配不同舵机行程、不同操纵力矩需求的调节场景——孔位距离摇臂回转中心越远,相同舵机转角下舵面的偏转角度越小,但输出力矩越大,适合需要大拉力的副翼、升降舵操纵场景;孔位越靠近回转中心,舵面偏转灵敏度越高,适合小行程精准微调的方向舵或者小型航模的操纵场景,玩家可以根据自己的飞行习惯、机型的气动特性灵活选择安装孔位,不需要额外更换不同长度的摇臂。

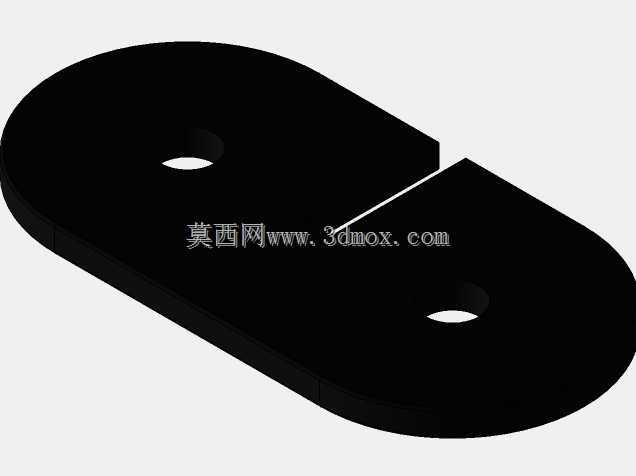

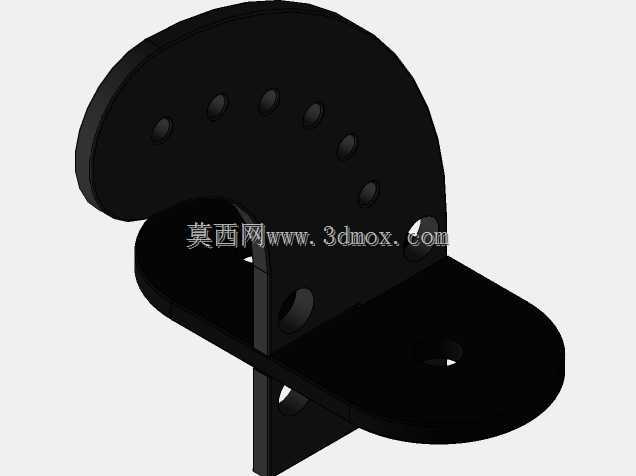

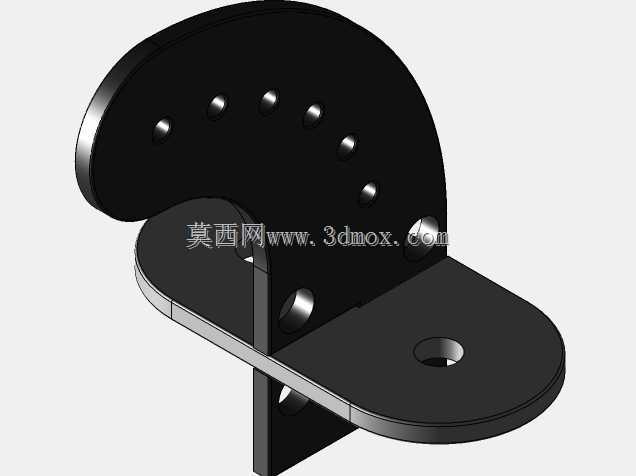

安装边界方面,下端基座上预留的两个安装孔分别对应垂直与水平两个方向的安装基准,既可以直接卡接在标准尺寸的舵机输出盘上,也可以通过螺丝固定在航模机身的预埋安装座上,基座的厚度经过匹配设计,安装后不会和机身蒙皮、舵机周边的走线结构产生干涉。臂身的弧形轮廓做了圆角过渡处理,没有尖锐的棱角,一方面是避免飞行过程中尖锐边缘剐蹭操纵钢索或者机身内部的走线,另一方面也能降低零件本身的应力集中,在大拉力操纵场景下不会出现根部断裂的问题。
实际使用场景中,这类摇臂除了适配常规的电动固定翼航模,也可以用在小型燃油航模、RC仿真车模的转向操纵机构、甚至小型无人机的舵面操纵系统中。设计时特意将臂身的宽度做了渐变处理,靠近安装基座的受力根部位置宽度更大,往臂身末端逐渐收窄,在保证整体结构强度满足最大操纵拉力要求的前提下,尽可能降低零件自身重量,这对于对重量极其敏感的航模产品来说尤为关键,每减少一克的结构重量,都能给动力系统、电池留出更多的配重空间,直接提升航模的飞行续航与机动性能。
从加工适配性来看,这个结构既可以采用玻纤板激光切割成型,也可以通过铝合金CNC铣削加工,甚至小批量制作时也能采用3D打印的方式生产,不同加工工艺下只需要微调孔位的公差参数即可,不需要对整体结构做大幅修改。臂身上的所有安装孔都做了同轴度公差约束,安装操纵拉杆时不会出现拉杆偏斜、卡滞的问题,能保证舵机输出的动作顺畅传递到操纵面,不会因为孔位偏斜带来额外的传动阻力,导致舵机负载过大烧损或者舵面响应滞后。另外摇臂的表面做了哑光处理,不会在户外飞行时反射阳光干扰飞手的视线,弧形的臂身轮廓也能在舵面大角度偏转时避开周边的机身结构,不会出现打舵时摇臂卡到机身导致舵面锁死的危险情况,充分考虑了航模实际飞行中的各种极端操纵场景。
