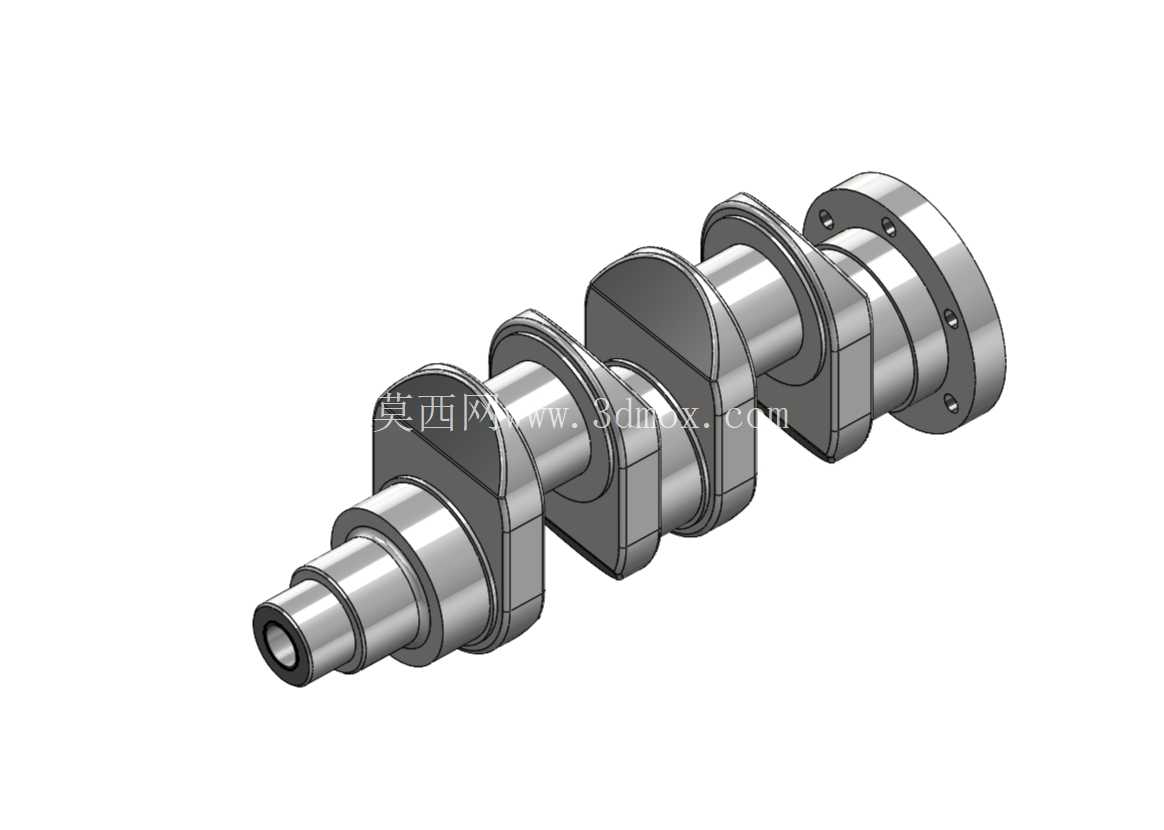

四缸内燃机用曲轴结构三维设计

在往复式内燃机的动力传递链路中，曲轴是承担运动形式转换的核心承载部件，其结构合理性直接决定动力输出的平顺性、整机运行寿命与NVH表现，广泛适配乘用车四缸汽油机、轻型商用车柴油机、小型固定式发电机组动力单元等应用场景，是动力总成开发阶段必须完成结构校核与运动仿真验证的核心零件。

从实际工况承载逻辑来看，该曲轴对应四缸直列机型的做功顺序，四个曲柄销按照180度相位角对称布置，可实现相邻缸做功行程的连续衔接，避免动力输出出现明显的扭矩断档，相比三缸机型的120度相位布置，四缸对称结构的一阶、二阶往复惯性力可通过平衡块实现完全自平衡，无需额外加装平衡轴即可满足民用动力设备的振动控制要求，大幅降低整机的结构复杂度与后期运维成本。曲轴的自由端预留有带轮、正时齿轮的安装轴颈，可驱动前端附件轮系、配气机构与机油泵等附属部件，动力输出端设置法兰连接结构，通过高精度螺栓孔与飞轮、离合器总成刚性连接，将活塞传递的往复推力转换为旋转扭矩后输出至传动系统。

设计阶段首先需要匹配整机的缸径、行程参数确定曲柄半径，曲柄半径直接决定活塞的往复运动行程，与气缸排量直接挂钩，同时要核算曲柄臂的厚度与过渡圆角，避免在交变载荷作用下出现应力集中导致的疲劳断裂；主轴颈与曲柄销的直径配比需要兼顾承载能力与轻量化要求，轴颈表面设计有高精度的润滑油道孔，与缸体主油道连通后可在轴瓦与轴颈之间形成稳定的压力油膜，降低高速运转时的摩擦磨损，油道的走向需要避开应力集中区域，同时保证润滑油路的通畅，避免出现机油节流导致的轴瓦烧蚀故障。平衡块的布置位置与重量经过精确的动平衡核算，可抵消曲柄销、连杆大头旋转产生的离心力，以及活塞组件往复运动产生的惯性力，将整机运转时的振动幅值控制在设计阈值内，避免振动传递至缸体引发附属部件的共振失效。

安装边界方面，主轴颈的同轴度公差需要严格控制在微米级，保证曲轴装入缸体主轴承座后无卡滞，转动阻力均匀；输出端法兰的端面跳动、止推面的平面度都有严格的形位公差要求，避免飞轮安装后出现端面摆差，导致离合器结合抖动、传动系统异响等问题；自由端的轴颈需要匹配油封的安装尺寸，保证前端密封的可靠性，防止机油渗漏污染附件轮系。所有轴颈的表面粗糙度需要达到磨削加工的精度要求，与轴瓦的配合间隙严格控制在设计范围内，间隙过大会导致机油压力不足、油膜建立失败，间隙过小则会出现运转抱轴的严重故障。

建模过程中对所有过渡位置都做了圆角处理，避免尖锐棱角带来的应力集中，同时还原了曲轴上的所有工艺特征，包括油道孔、定位销孔、螺栓连接孔、平衡块的减重结构等，可直接用于后续的有限元强度校核、运动学仿真、装配干涉检查等开发环节，也可作为教学场景下曲柄连杆机构运动原理演示的数字化模型，帮助从业者理解往复式动力机械的运动转换逻辑与结构设计要点。
