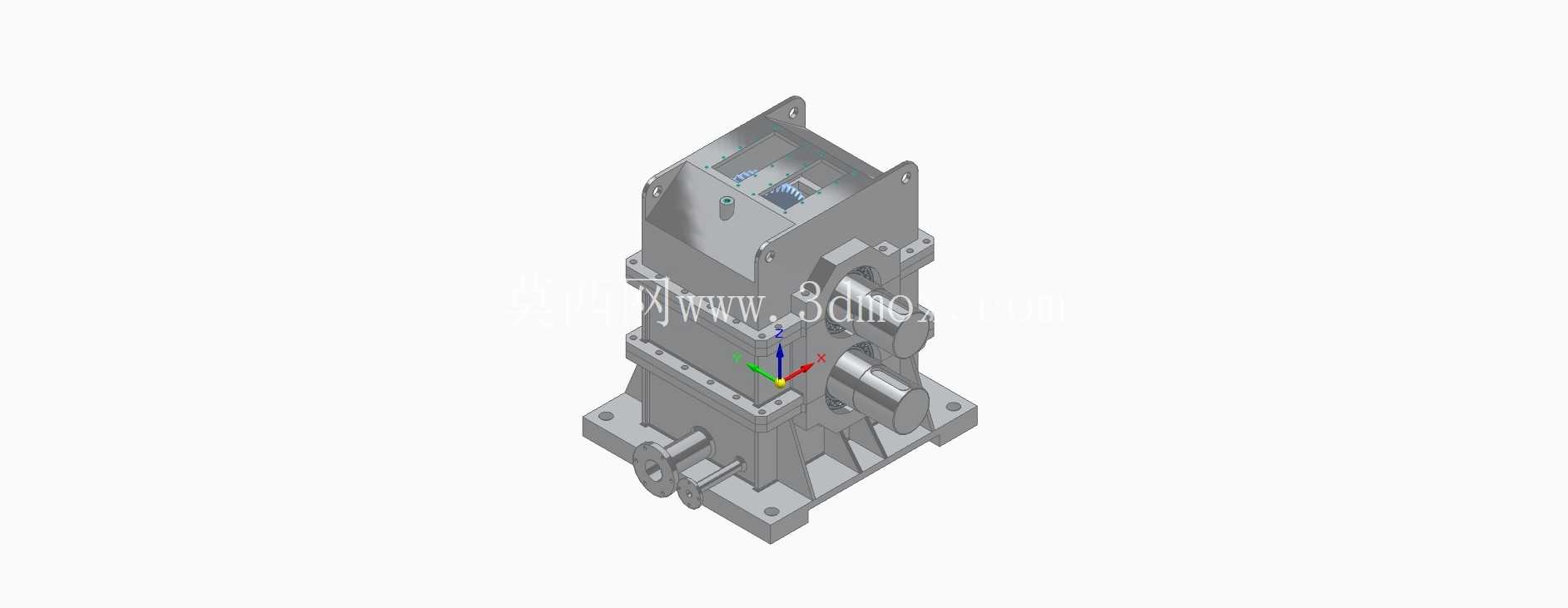

减速比2.5中心距280mm斜齿轮传动装置

在工业传动系统的布局选型中，这类小减速比斜齿轮传动装置往往承担着动力源与执行端之间的转速匹配、扭矩放大核心作用，2.5的减速比属于小减速比范畴，适配输入转速较高、输出端不需要大幅降速同时需要稳定扭矩输出的工况场景，常见于汽车冲压生产线的辅机传动、输送线动力单元、中小型设备的主轴传动环节。280mm的中心距参数决定了这套传动装置的承载边界，对应额定传递扭矩区间能够覆盖多数中轻载工业传动需求，安装时需要预留足够的轴向与径向装配空间，箱体底部的安装法兰采用多螺栓孔布局，能够保证设备运行时的刚性固定，避免齿轮啮合过程中因箱体位移产生的啮合偏差、异响甚至齿面磨损问题。从结构设计逻辑来看，斜齿轮相比直齿轮拥有更大的啮合重合度，传动过程中齿面是逐步接触再逐步脱离，能够有效降低传动冲击与运行噪音，适合连续运转的工业工况，齿轮副的啮合侧隙经过合理设计，既能够补偿热变形带来的尺寸变化，也能避免侧隙过大导致的传动回差，保证动力传输的精度。箱体采用剖分式结构设计，上下箱体通过定位销与连接螺栓紧固，既能够保证装配时齿轮、轴系、轴承的顺利安装，也方便后期运维时的内部检查、轴承更换与齿轮磨损检测，箱体外部设置的加强筋结构并非冗余设计，能够在不显著增加箱体壁厚、控制整体重量的前提下，提升箱体的结构刚性，降低齿轮啮合激振带来的箱体共振问题。轴系的支撑采用两端固定的轴承配置，能够承受斜齿轮啮合时产生的径向力与轴向力，轴承端盖处设置密封结构，能够防止箱体内部润滑油泄漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部破坏润滑环境。输入与输出轴的轴伸尺寸按照通用传动接口标准设计，能够直接匹配标准联轴器、带轮或者链轮，不需要额外定制转接零件，降低现场安装的适配成本。在实际生产线应用中，这类斜齿轮传动装置往往安装在设备机架的预留安装位，安装时需要保证输入轴与驱动电机轴的同轴度，输出轴与被驱动部件的同轴度，同轴度偏差过大会额外增加轴承的径向载荷，大幅缩短轴承与齿轮的使用寿命，初次装配时需要在箱体内加注符合粘度要求的齿轮润滑油，油位高度要达到油标指示的区间，保证齿轮啮合时能够得到充分的润滑，降低齿面磨损与运行温升。日常运维过程中，需要定期检查箱体的密封状态、润滑油的清洁度与油位，运行初期首次换油需要在设备跑合完成后进行，后续按照运行周期定期更换润滑油，能够显著延长整套传动装置的使用寿命。这套斜齿轮传动结构的三维建模过程中，严格按照齿轮啮合原理进行齿形参数匹配，保证斜齿轮的螺旋角、模数、齿数等参数匹配合理，不会出现根切、啮合干涉等问题，箱体的安装孔位、轴伸位置、加强筋布局都按照实际工程需求进行设计，能够直接用于结构校核、安装模拟或者生产加工参考，对于从事传动系统设计、设备改造的工程人员来说，能够直接参考其结构布局进行适配性调整，减少从零开始设计的重复工作量，也可以通过模型进行装配干涉检查、运动仿真验证，提前预判实际装配中可能出现的结构冲突问题。
