超小型ESP32-C3开发板多色款结构设计

这款超小型控制板的结构设计，核心围绕嵌入式开发场景的空间受限需求展开，在做整体布局的时候，首先要平衡的是核心芯片、接口、按键、排针所有元件的排布冲突，不能为了压缩体积牺牲焊接与装配的工艺可行性。从实际应用场景来看，这类迷你控制板常被用在可穿戴智能设备、小型物联网传感节点、桌面创意电子摆件、微型机器人控制单元里，很多场景留给控制板的安装空间往往只有指甲盖大小，常规尺寸的开发板根本塞不进去，这也是做超小尺寸设计的核心出发点。

先看接口部分的选型与布局，板载选用Type-C接口作为供电与程序烧录接口，在结构设计时特意将接口布置在板边居中位置，接口的金属外壳高度与板上最高元件的高度做了齐平校验，确保外接数据线时不会和板上其他元件产生干涉，同时接口的焊接固定脚做了加宽焊盘设计，避免频繁插拔导致焊盘脱落，这是很多迷你开发板容易忽略的结构细节——很多小体积板为了省空间把接口焊盘做的极小，实际使用中插拔几次就出现接口松动的问题。板上的两颗物理按键，一颗是复位按键，一颗是下载模式触发按键，按键的选型选用了轻触贴片开关，高度控制在和Type-C接口金属壳一致的水平，按键的位置布置在接口旁侧，手指按压的时候不会误碰到周边的排针引脚，同时按键下方的PCB区域做了局部铺铜加强，避免反复按压导致PCB局部形变出现线路断裂。

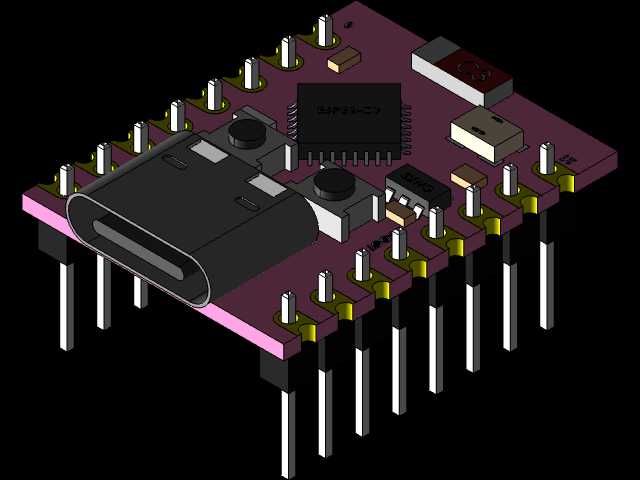

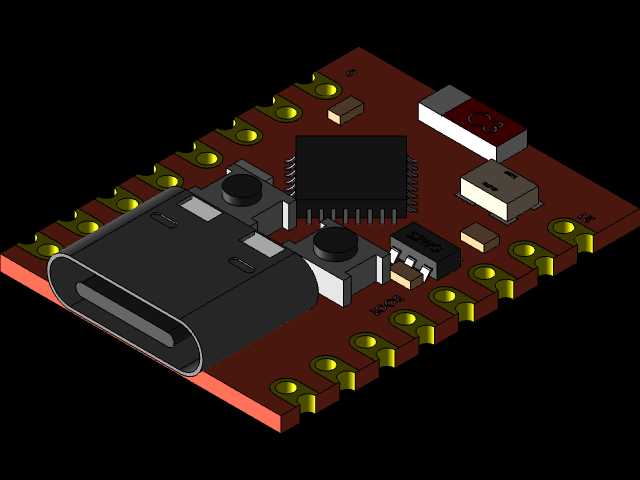

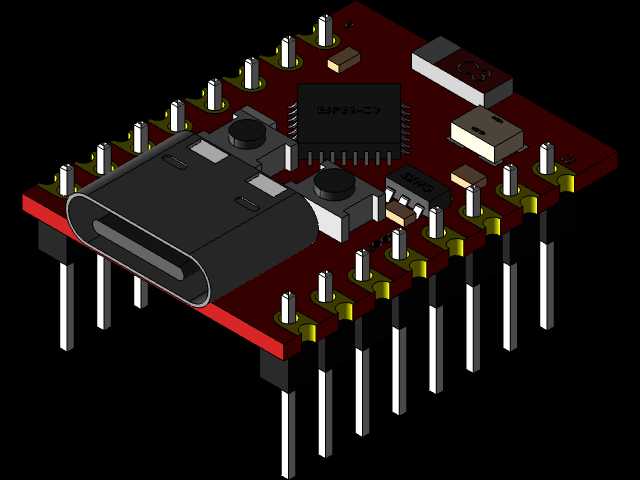

核心的ESP32-C3芯片布置在板卡中心区域，芯片周边的阻容元件严格按照 datasheet 要求的布线间距排布，预留了足够的焊接返修空间，不会因为元件太密集导致手工焊接时出现连锡问题。板边的半孔排针设计是这款板卡结构的一大特点，所有IO引脚顺着板的两个长边排布，半孔工艺做出来的排针既可以直接插在面包板上做原型验证，也可以直接焊接在其他载板上作为嵌入式模块使用，排针的引脚间距严格遵循标准2.54mm排距，兼容市面上通用的杜邦线、面包板孔位，不会出现间距偏差导致插不进去的问题。在排布引脚的时候特意将电源引脚、接地引脚穿插在信号引脚之间，既方便用户接线时就近取电，也能在一定程度上减少信号之间的串扰。板上的电源指示元件布置在芯片旁侧，通电后可以直观看到供电状态，不会被其他元件遮挡视线。

安装边界方面，整板的外形做了圆角处理，避免尖锐板边在装配时划伤线材或者绝缘层，板的四个角没有预留安装孔——毕竟整体尺寸已经压缩到极限，额外打孔会占用布线空间，实际使用中如果需要固定，可以通过排针焊接固定，或者用高温双面胶直接贴合在安装面上，完全能满足小型设备的固定需求。板上的元件高度全部控制在统一阈值内，整板最大厚度不超过Type-C接口的总高度，也就是说整板可以直接贴合在平整的安装面上，不会出现某一侧元件凸起导致板身倾斜的问题。

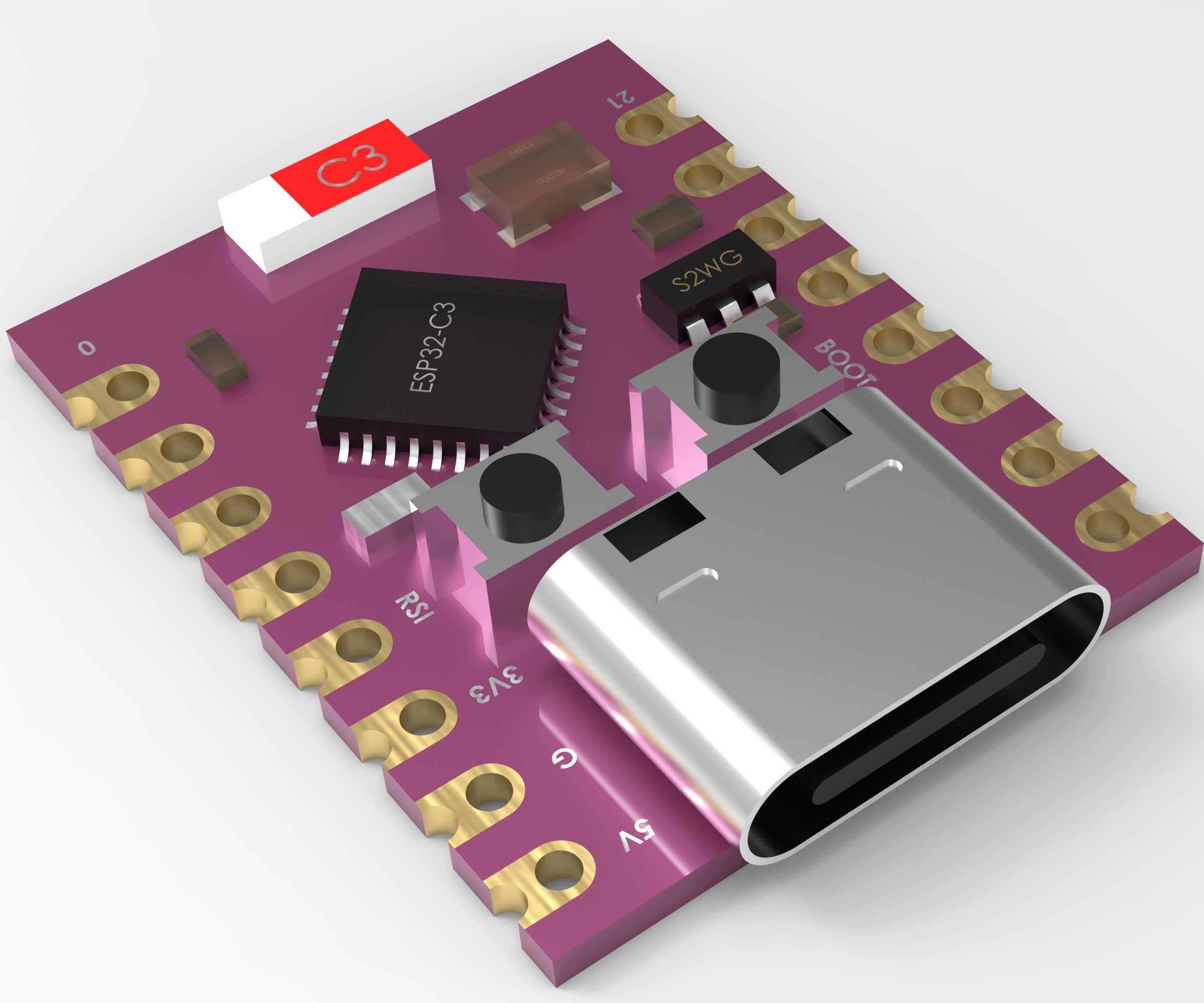

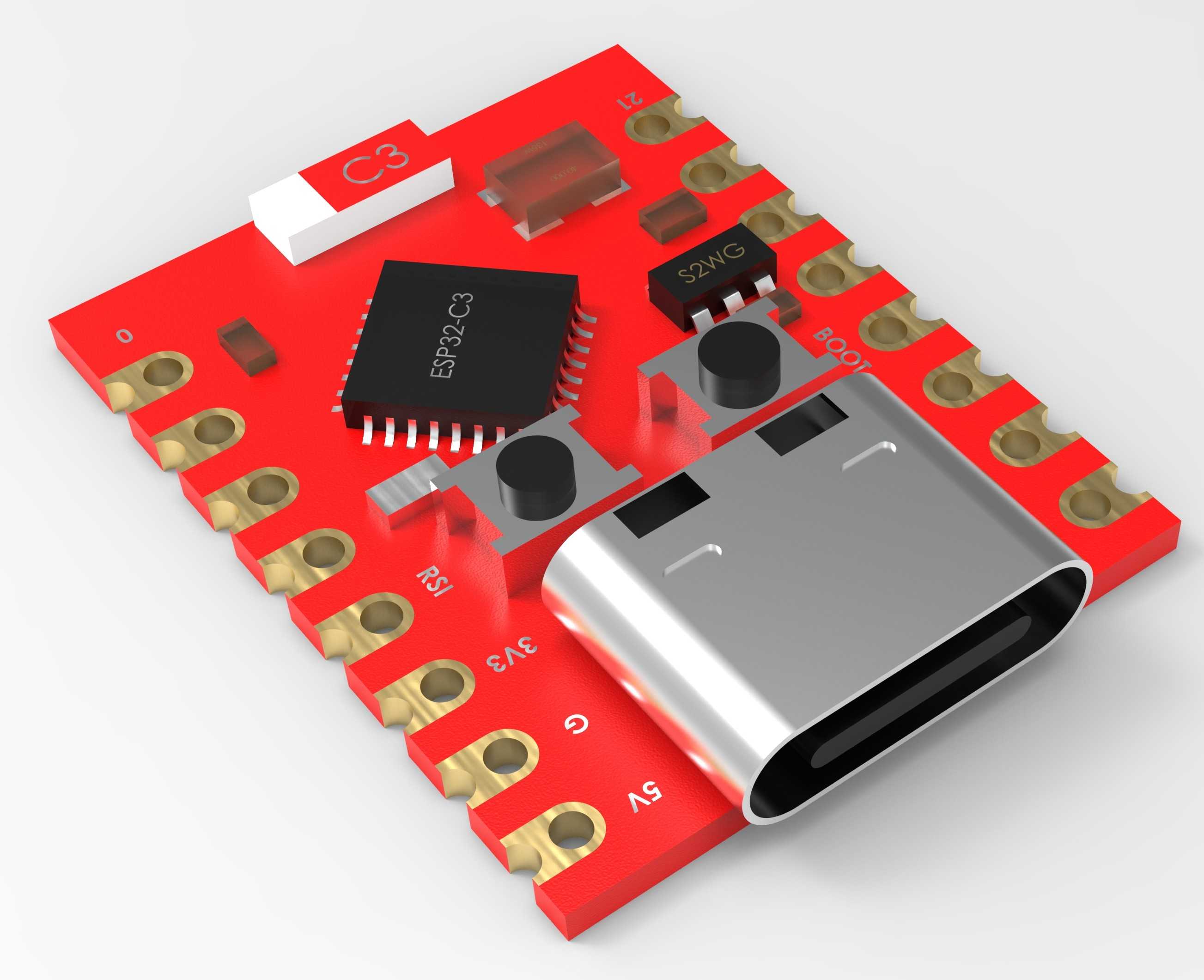

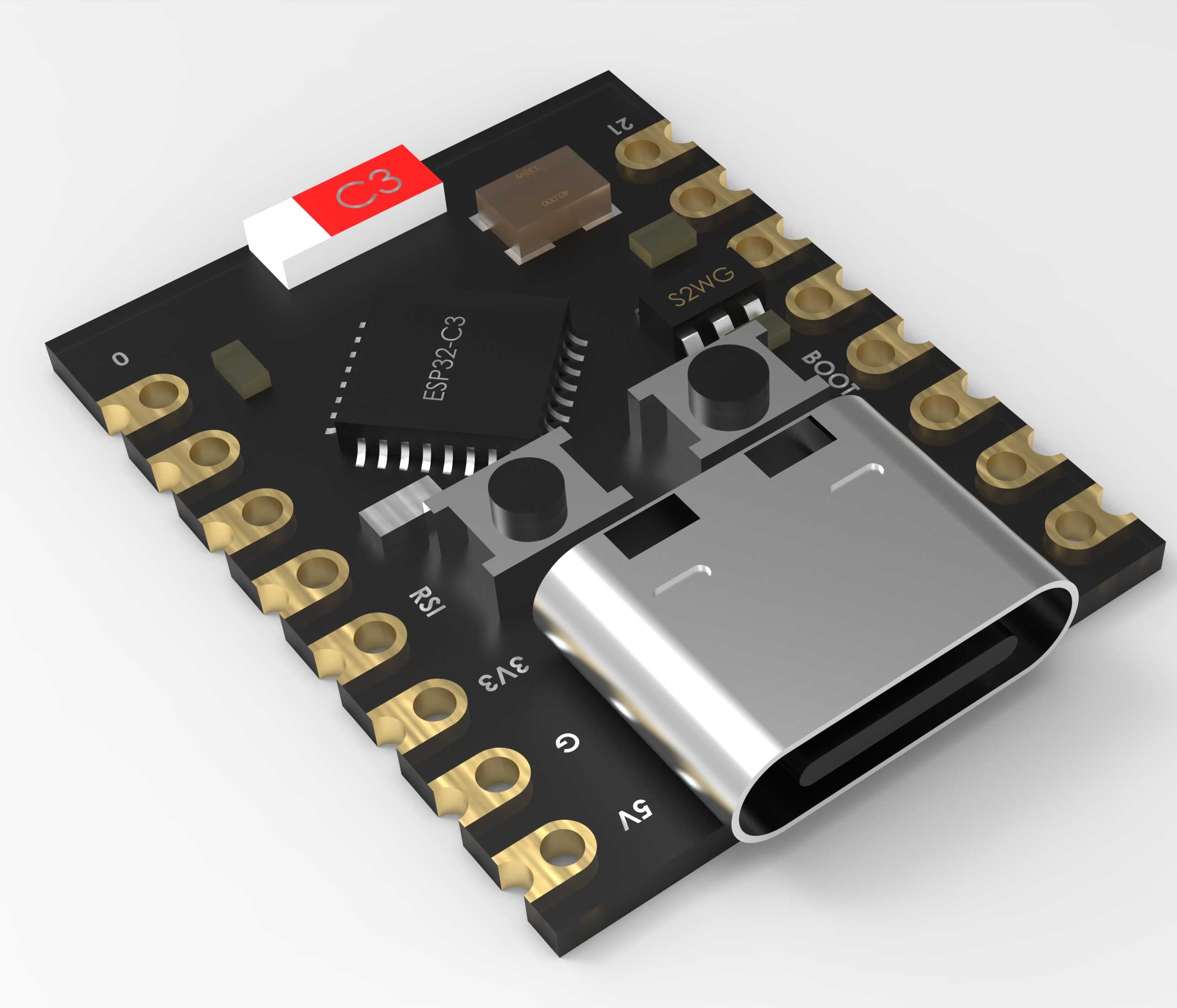

从设计思路上来说，这款板卡没有做多余的冗余设计，所有元件都是围绕最小系统运行的必要配置，去掉了常规开发板上多余的外设扩展电路，把所有空间都留给核心功能，同时提供黑、粉、红三种阻焊颜色选项，适配不同项目的外观配色需求，比如做外露的电子创意作品时，可以根据整体外观选择对应颜色的板卡，不用额外做遮挡外壳。在PCB布线的时候，电源线和地线做了加粗处理，大电流路径的铺铜宽度满足最大供电电流的载流要求，避免长时间工作时线路过热，信号线路的走线做了等长处理吗？不，对于这类低速信号来说不需要刻意等长，反而要尽量缩短高频信号的走线长度，减少信号辐射干扰。板上的丝印标注清晰，每个引脚的功能定义都丝印在板边对应的位置，用户接线的时候不用反复查阅引脚定义图，直接看板上丝印就能完成接线，这部分在结构设计时特意调整了丝印的位置，确保排针插在面包板上之后，丝印内容依然能露在面包板外侧，不会被遮挡。

实际使用中，这款迷你控制板可以替代很多体积较大的常规开发板，在对体积有严格要求的项目里，不用再自己画最小系统板，直接用这款模块就能快速完成原型搭建，焊接装配的时候，因为所有元件都是标准贴片封装，不管是手工焊接还是回流焊批量生产都能适配，生产工艺兼容性很好。板上的C3标识丝印特意做了醒目处理，方便用户快速区分不同型号的迷你控制板，避免和其他同尺寸的不同芯片模块搞混。在做结构校验的时候，还特意模拟了不同角度的插件装配，确保所有外接插件插上去之后，都不会和相邻元件产生空间冲突，比如杜邦线的插头厚度、Type-C插头的宽度，都在布局时预留了足够的操作空间，不会出现插上线之后旁边的按键按不到的情况。
