带第四轴自动换刀结构的数控雕刻设备

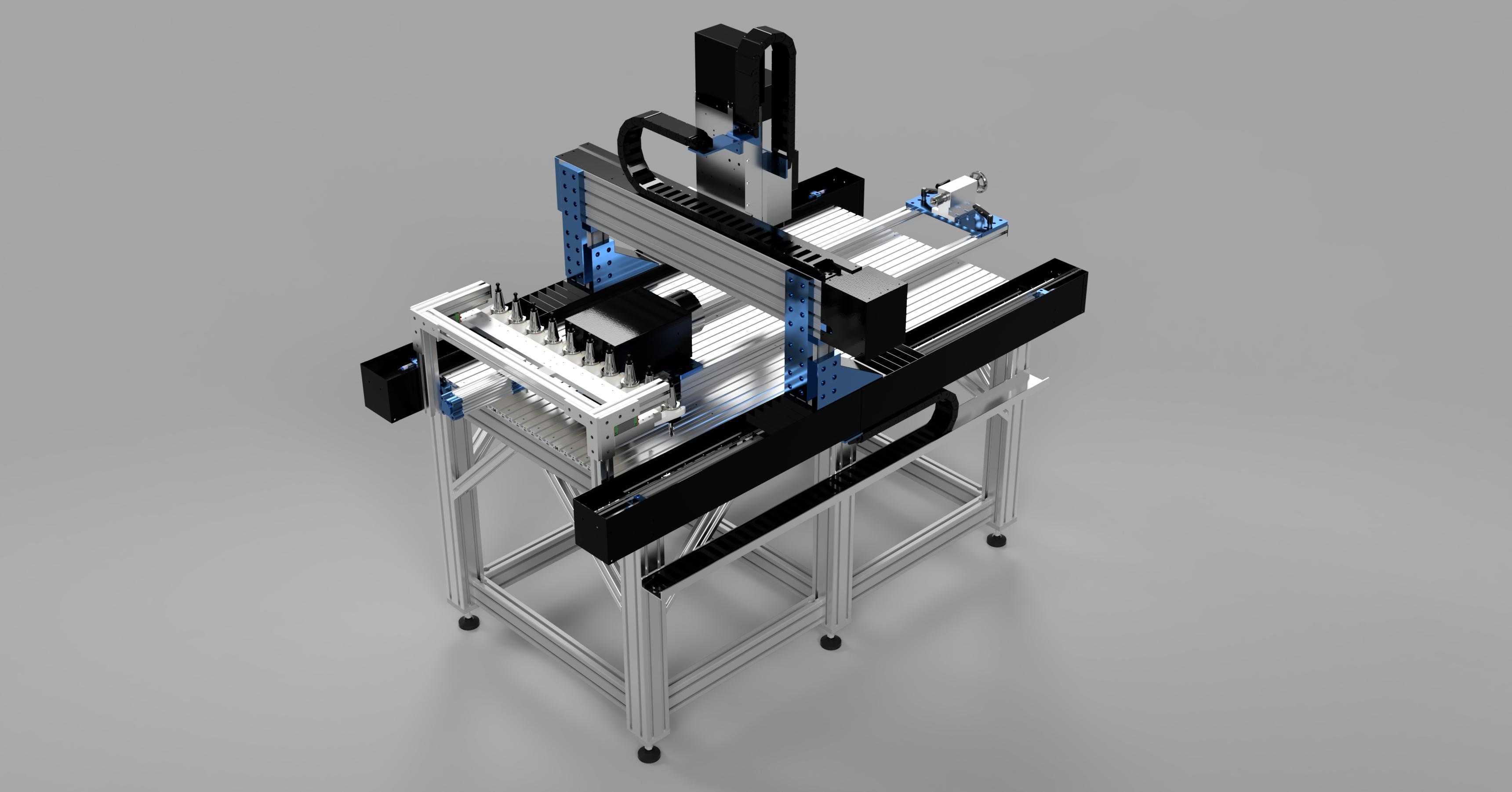

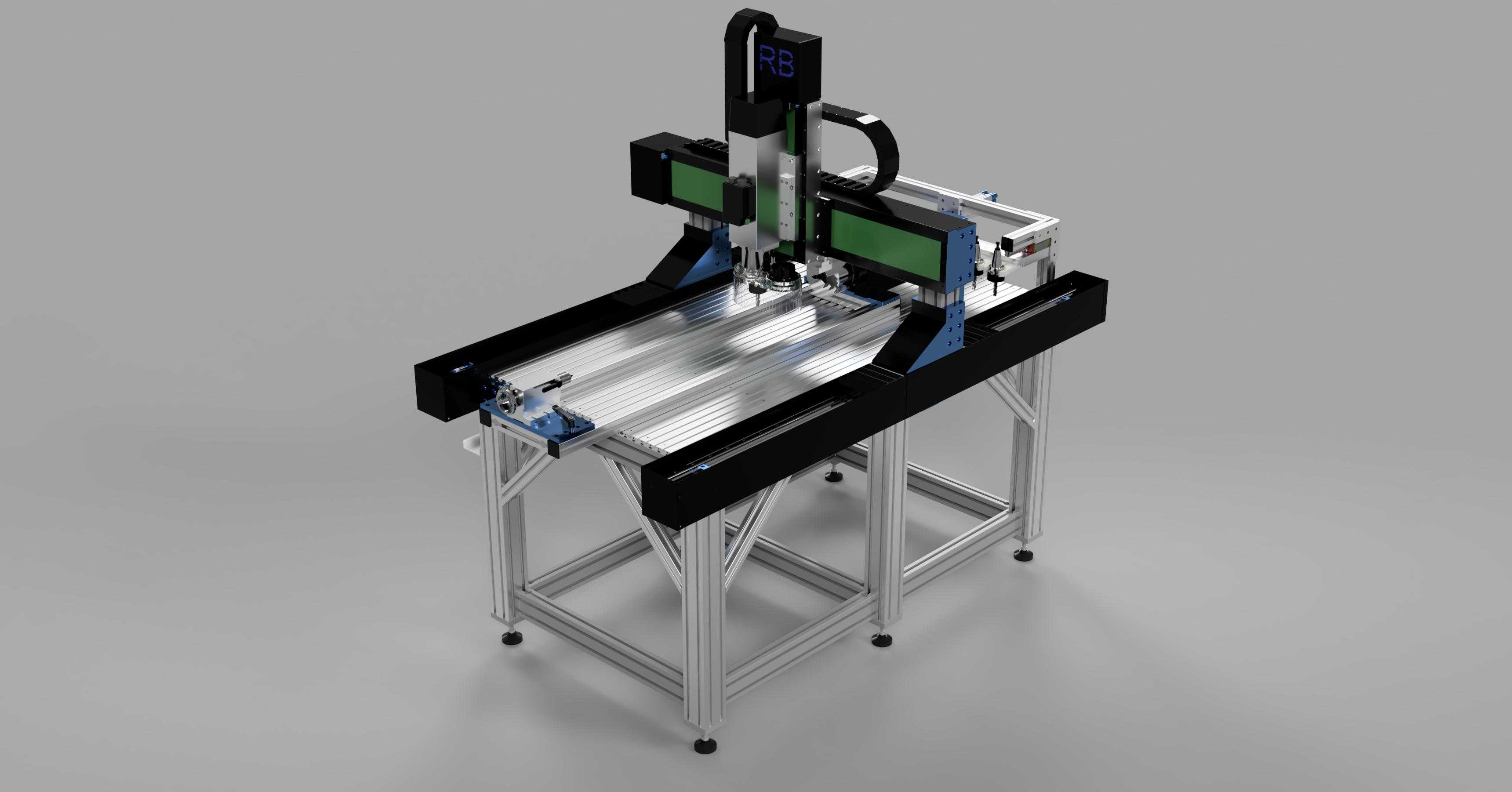

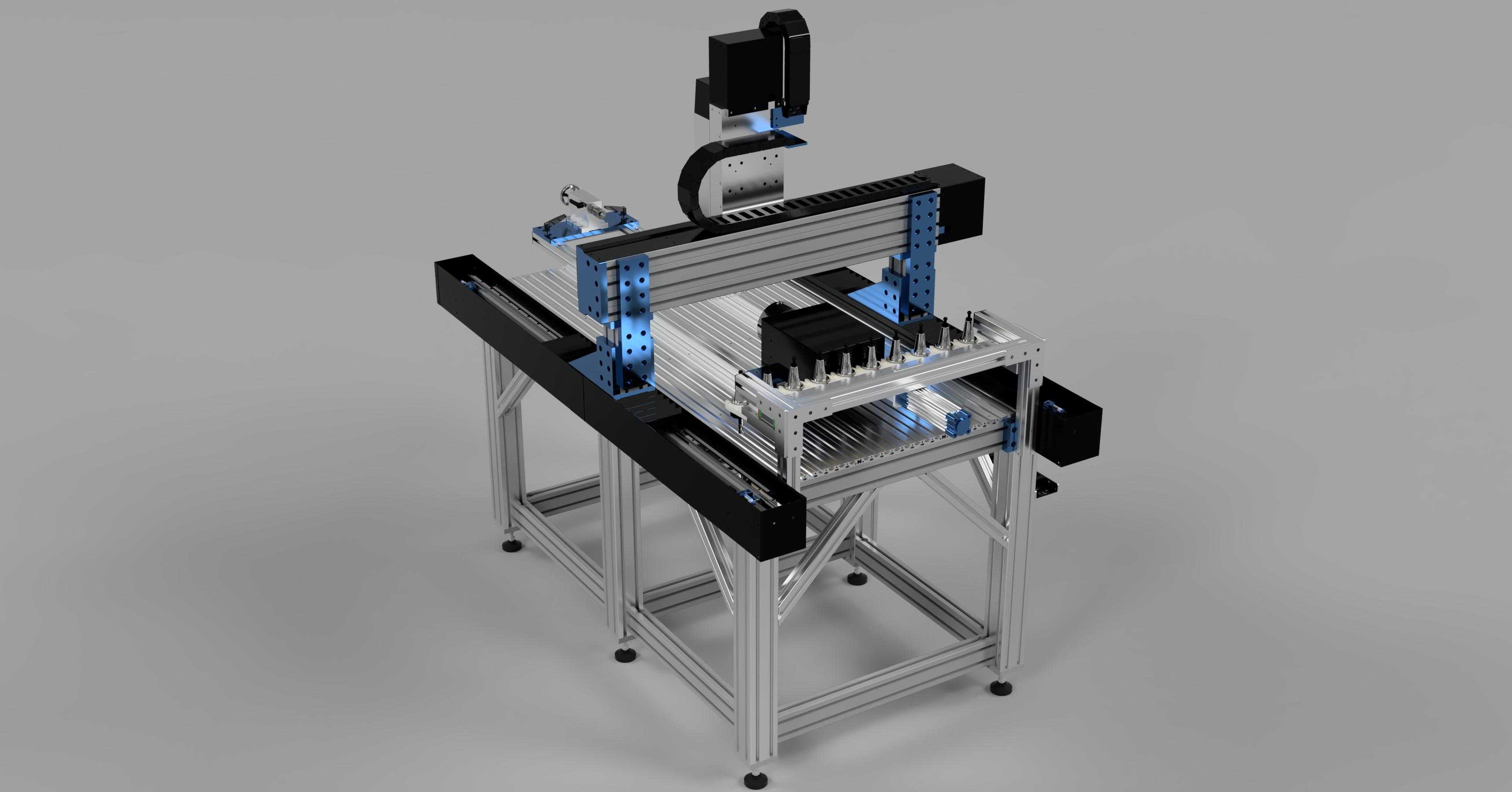

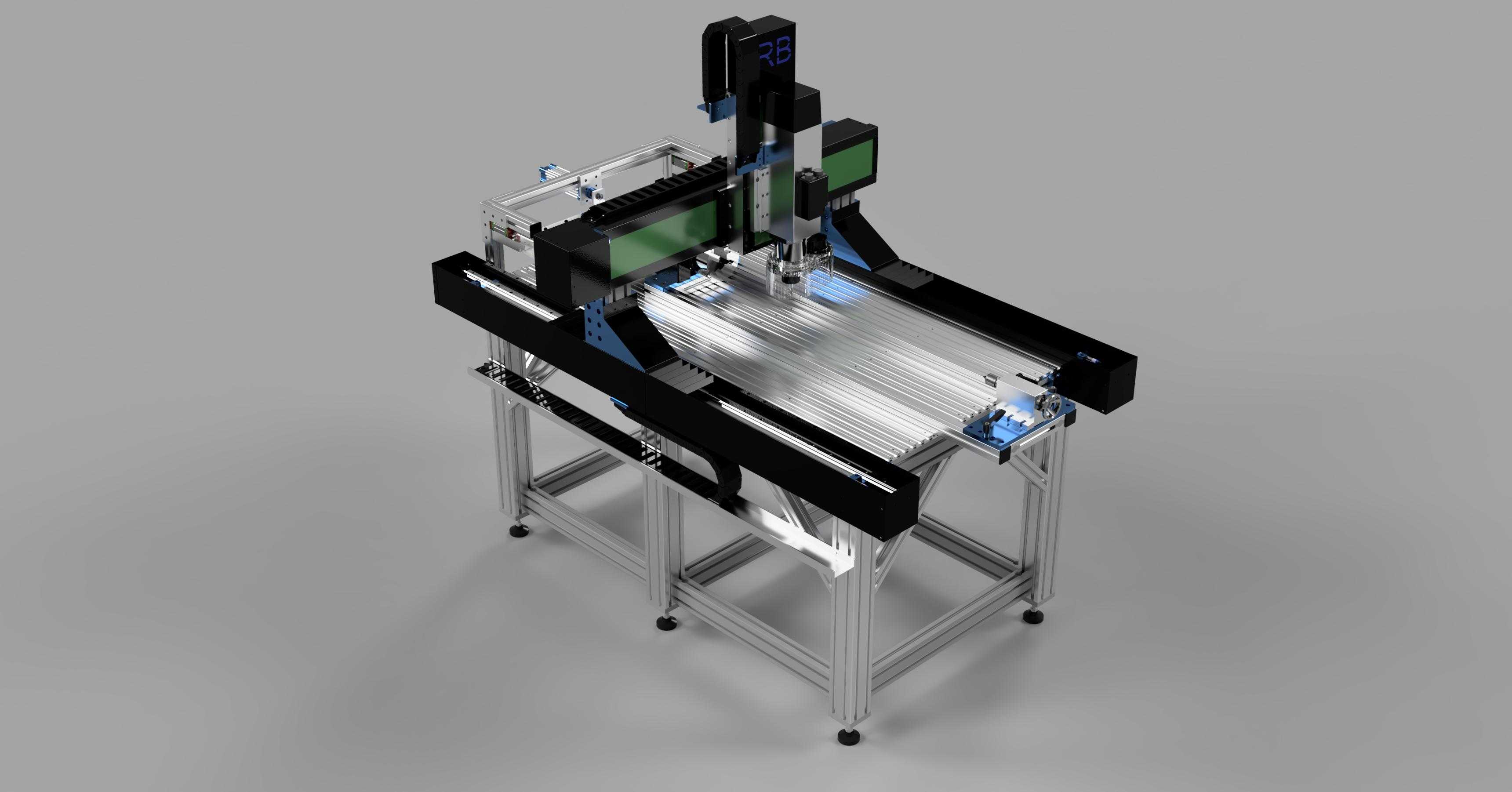

这款数控雕刻设备的有效加工行程为1500mm×800mm，机架主体采用工业铝型材搭建，兼顾结构刚性与组装调试的便捷性，安装时需预留对应长宽的设备占地空间，同时在设备四周预留不小于600mm的操作维护通道，满足上下料、刀具更换、日常检修的操作空间需求。设备搭载自动换刀主轴与第四轴回转加工单元，可实现复杂曲面、多面体零件的一次装夹加工，大幅减少多工序装夹带来的定位误差，提升加工精度与生产效率。

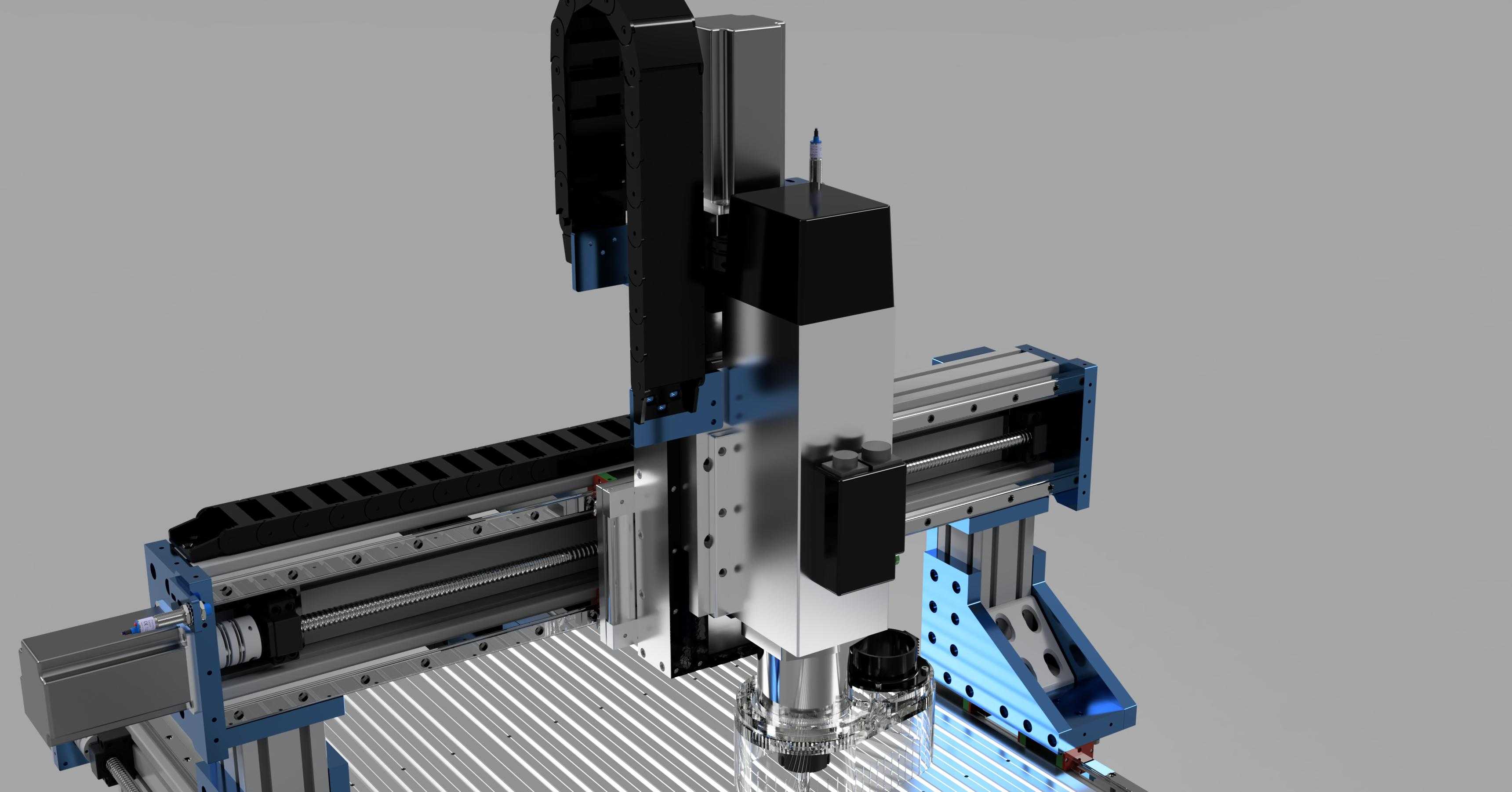

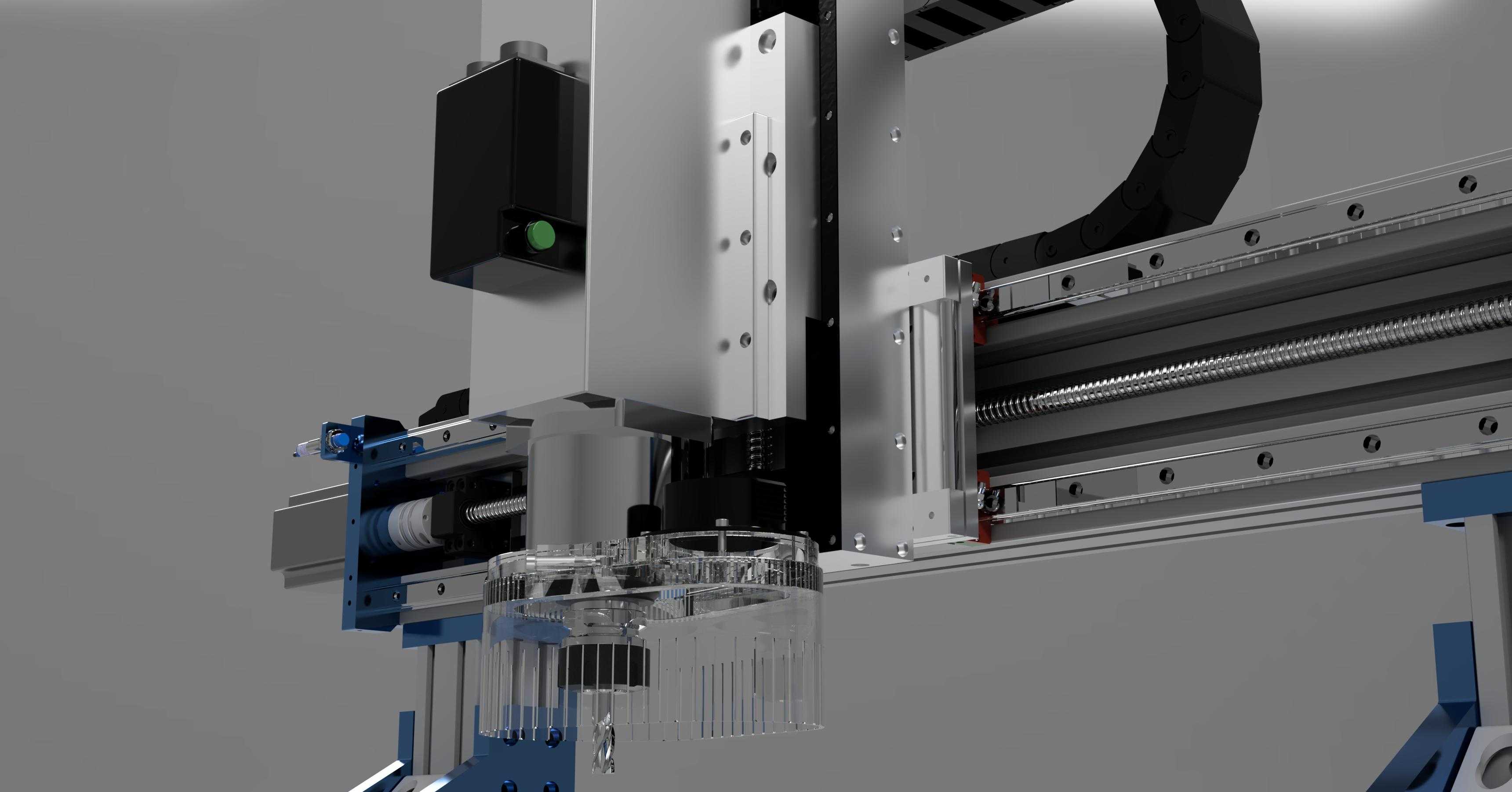

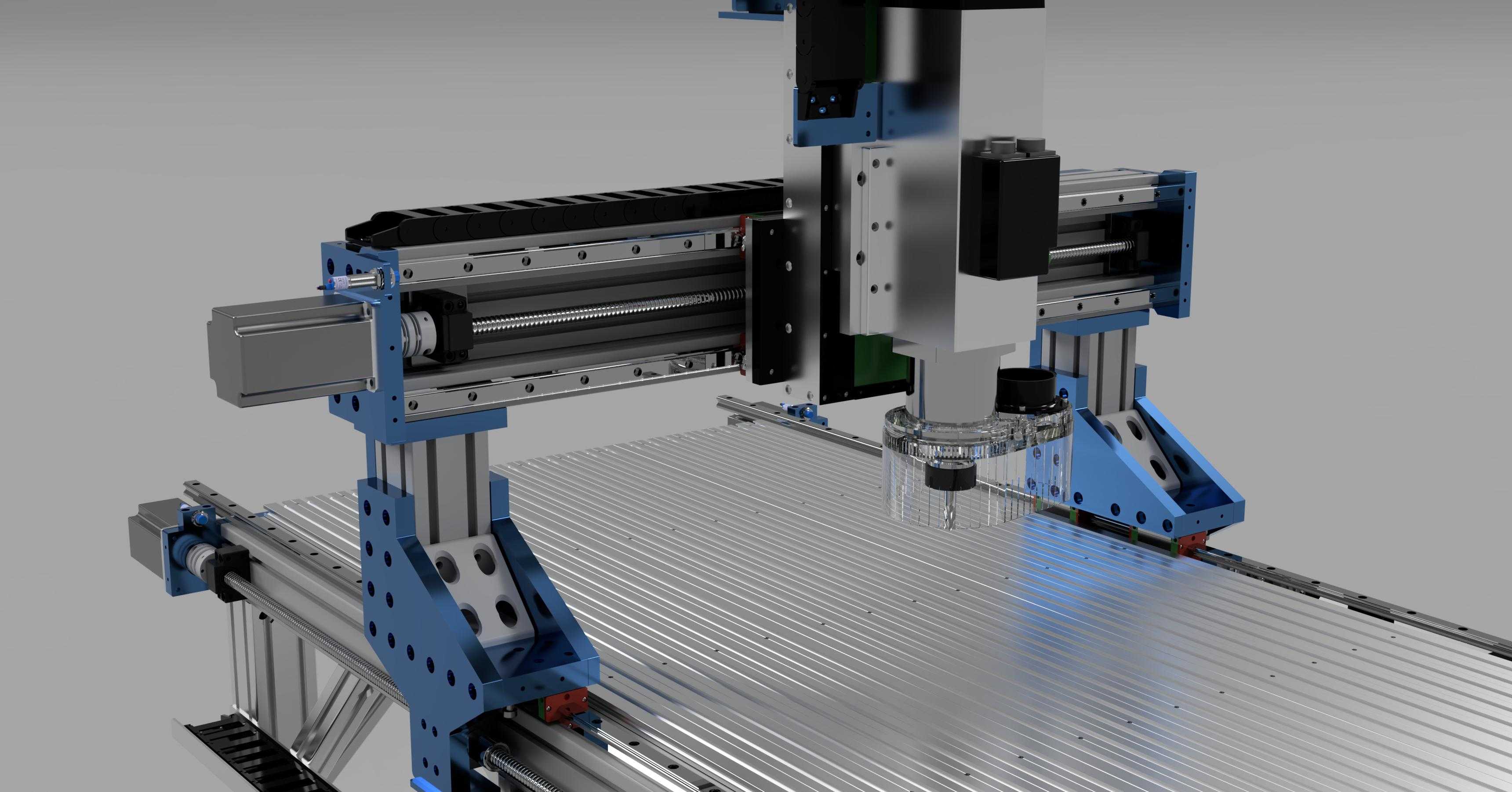

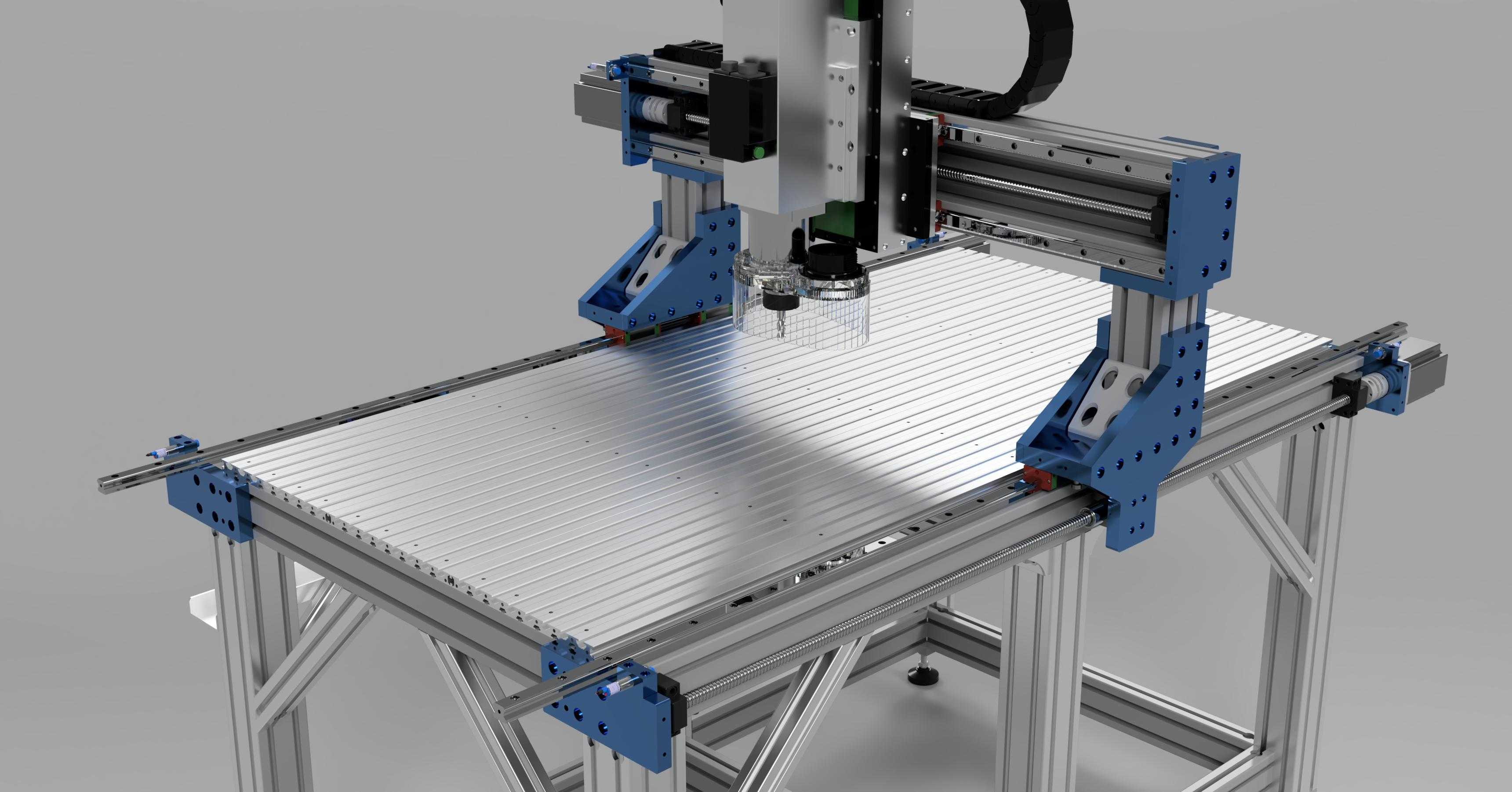

直线运动部分采用高精度直线导轨与16mm磨制滚珠丝杠搭配，传动间隙控制在极小范围内，可保证高速运动下的定位精度与重复定位精度，适配不同材质的雕刻、铣削加工需求。驱动单元选用750W交流伺服电机，配合传动结构可实现稳定的高速进给，满足大切削量加工时的动力输出要求，避免进给卡顿导致的加工面瑕疵。主轴采用4KW功率的自动换刀ISO30规格主轴，可适配10把不同规格刀具的自动切换，刀杆采用气动夹紧结构，换刀动作响应迅速，夹紧力稳定，可适配铣刀、雕刻刀、钻头等多种加工刀具，覆盖浮雕、切割、钻孔、铣槽等多类加工工序。

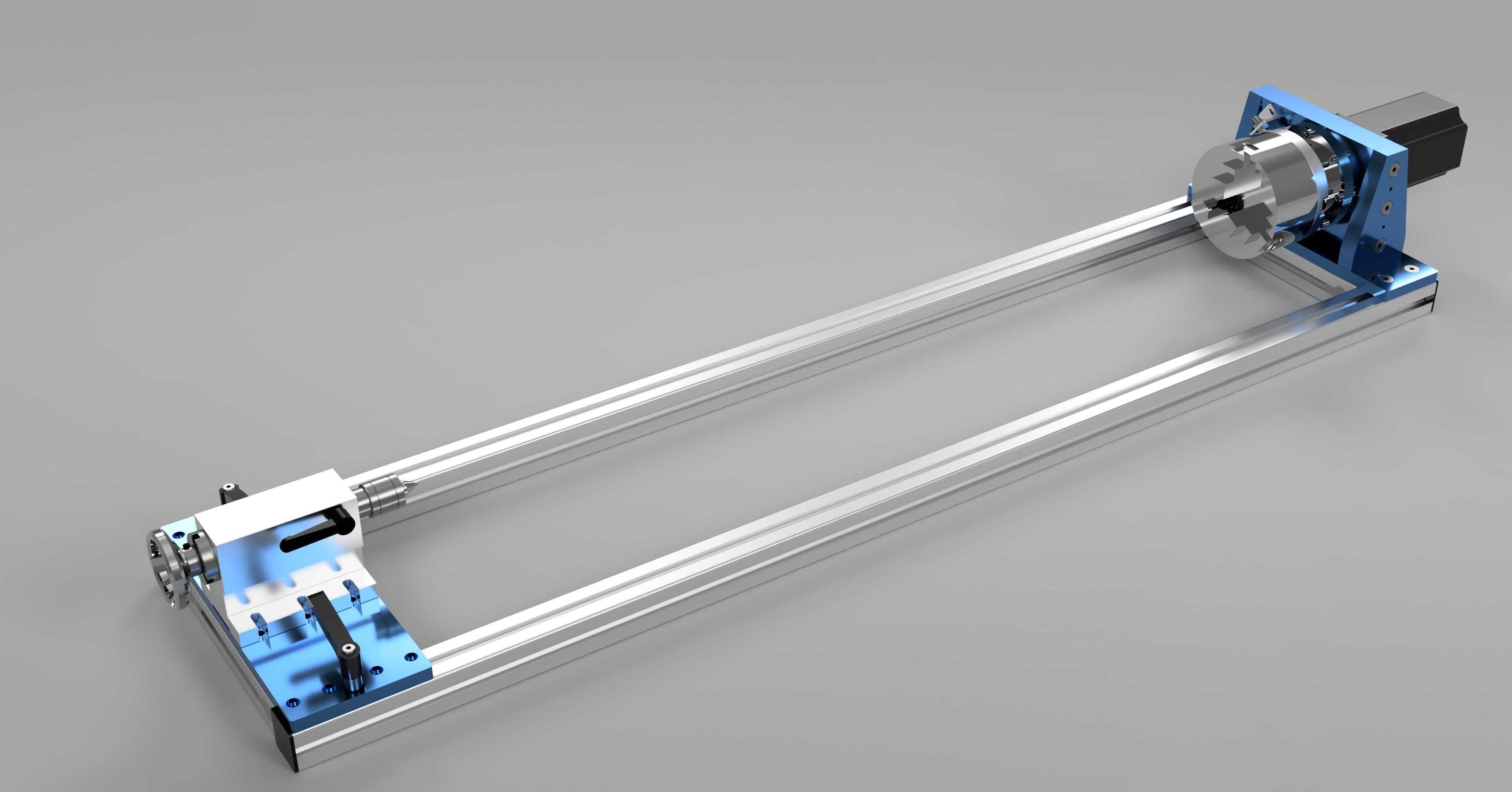

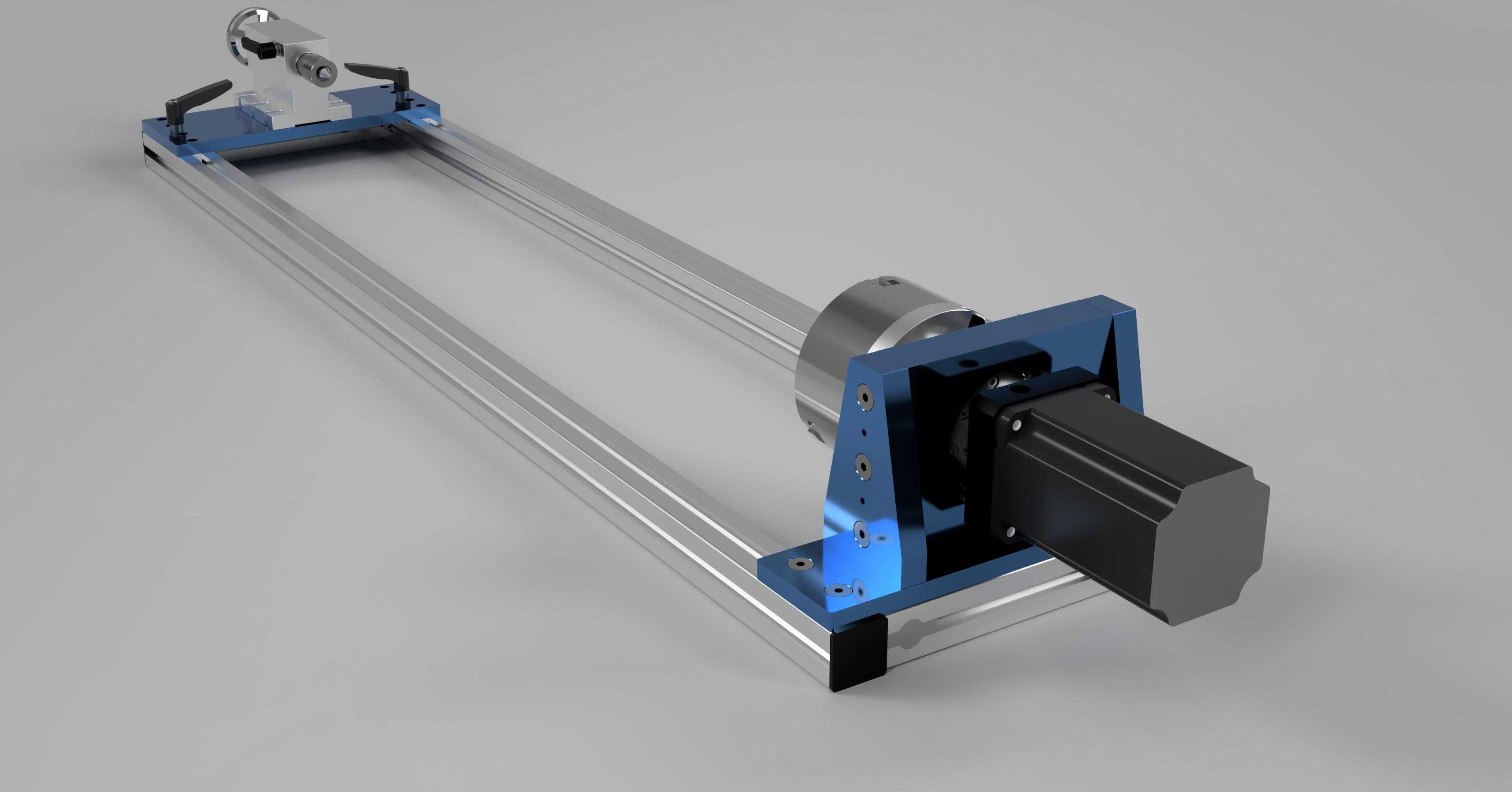

第四轴单元采用闭环步进电机搭配减速器的结构，可实现工件的回转分度加工，支持圆柱面、曲面等异形结构的多面加工，拓展了设备的加工适用范围，无需额外配置专用回转工装即可完成复杂零件的加工。设备的床身部分采用铸铝板材拼接熔接的结构，相比纯铝型材搭建的床身，抗振性能更优异，可有效吸收加工过程中产生的振动，提升加工表面质量，延长刀具使用寿命。

从应用场景来看，这款设备可覆盖广告标识制作、木工雕刻、工艺礼品加工、小型五金零件铣削、模具粗加工等多个领域，既可以满足小批量定制化生产的加工需求，也可用于产品打样、教学实训等场景。设计过程中充分考虑了零部件的通用性，多数标准件均可从常规工业配件渠道采购，降低了设备的后期维护成本，部分结构采用开源方案优化，在保证性能的前提下压缩了整体制造成本。设备的走线采用拖链内置布局，避免加工过程中切屑、切削液对线路造成损伤，电气元件布局在设备侧方的独立安装区域，方便后期线路检修与元件更换。

在安装调试阶段，需先对机架进行水平校准，保证导轨安装面的平面度误差在允许范围内，再依次安装导轨、丝杠、驱动电机、主轴等部件，完成后进行传动间隙补偿、主轴跳动校准、换刀动作调试、第四轴回转精度校准等工序，确保设备各项精度指标满足加工要求。日常使用中需定期对导轨、丝杠进行润滑维护，检查气动系统的压力稳定性，保证自动换刀动作的可靠性，定期清理主轴锥孔内的切屑与灰尘，避免刀具装夹偏差影响加工精度。针对不同的加工材质，可搭配对应材质的加工刀具与切削参数，比如加工铝材时需选用专用铝用铣刀，控制进给速度与主轴转速，避免粘刀现象；加工木材时需配备对应的除尘装置，及时清理加工产生的木屑，避免堆积影响设备运动部件的正常运行。
