120mm规格台式机散热轴流风扇结构设计

在桌面级计算机硬件散热体系里，120mm规格的轴流风扇是应用覆盖度最广的风冷组件之一，不管是常规ATX机箱的进出风位、塔式CPU散热器的风扇挂载位，还是一体式水冷排的散热配套，甚至部分工业嵌入式工控机的通风散热位，都能见到这个尺寸规格风扇的身影。不同于小尺寸风扇需要拉高转速才能获得足够风量的特性，120mm风扇可以在较低转速区间实现可观的通风量，同时把运行风噪控制在人耳接受度更高的范围，这也是它能成为消费级电子散热领域通用规格的核心原因。

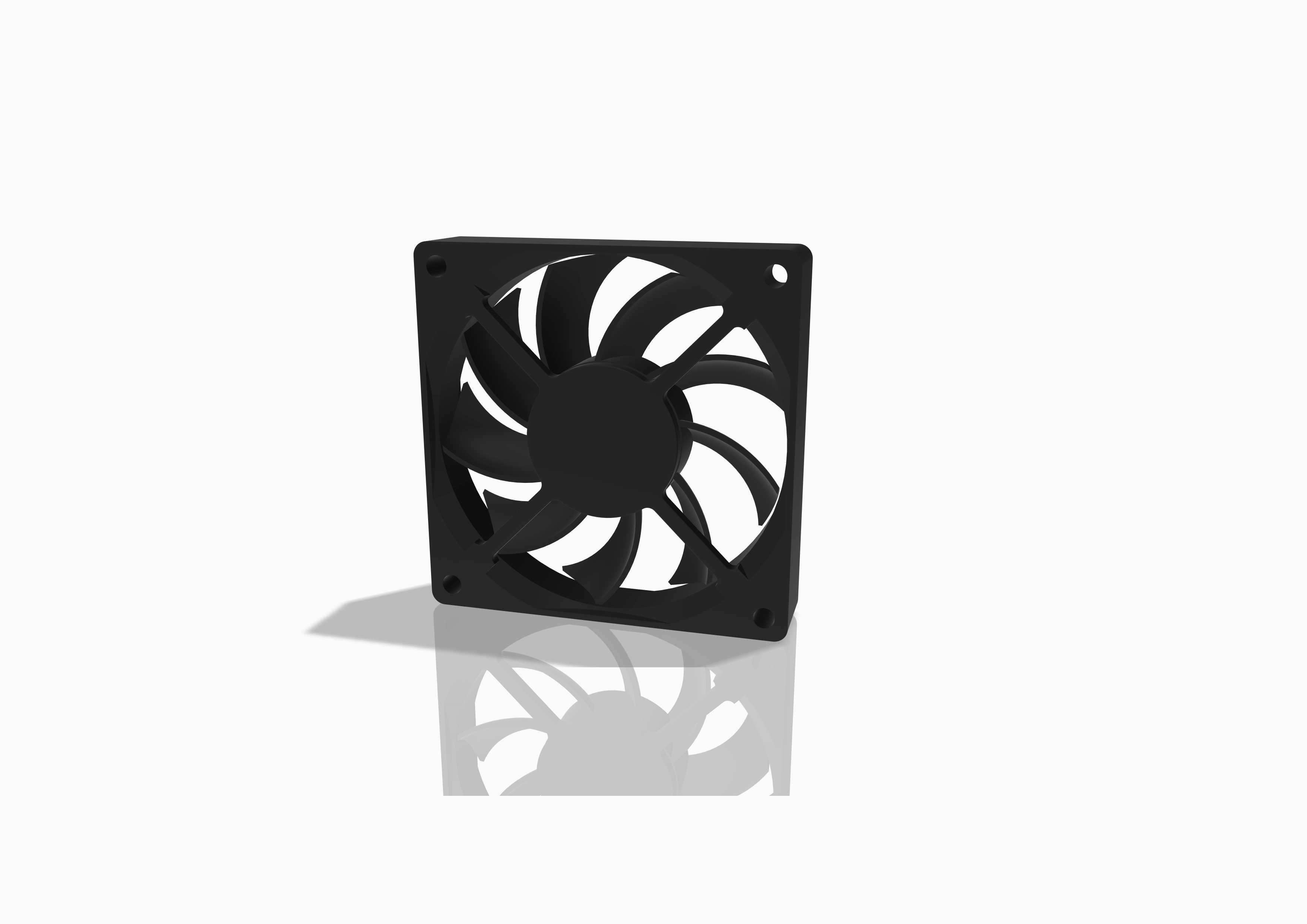

从结构设计逻辑来看，这款方形外框的轴流风扇，外框采用标准120mm边长的正方形设计，四个角预留的安装孔位完全遵循行业通用安装孔距规范，不管是配合机箱的风扇安装位使用橡胶减震钉固定，还是配合水冷排、散热塔使用自攻螺丝锁紧，都能直接适配，不需要额外做安装位的改造。外框的厚度采用常规薄型设计，既不会因为框体过厚挤占机箱内部的走线空间，也不会因为框体过薄导致扇叶转动时的气流从侧边溢散，影响实际送风效率。框体的进风侧做了微倒角处理，能够引导气流更顺畅地进入扇叶区域，降低进风端的紊流产生，减少不必要的风噪。

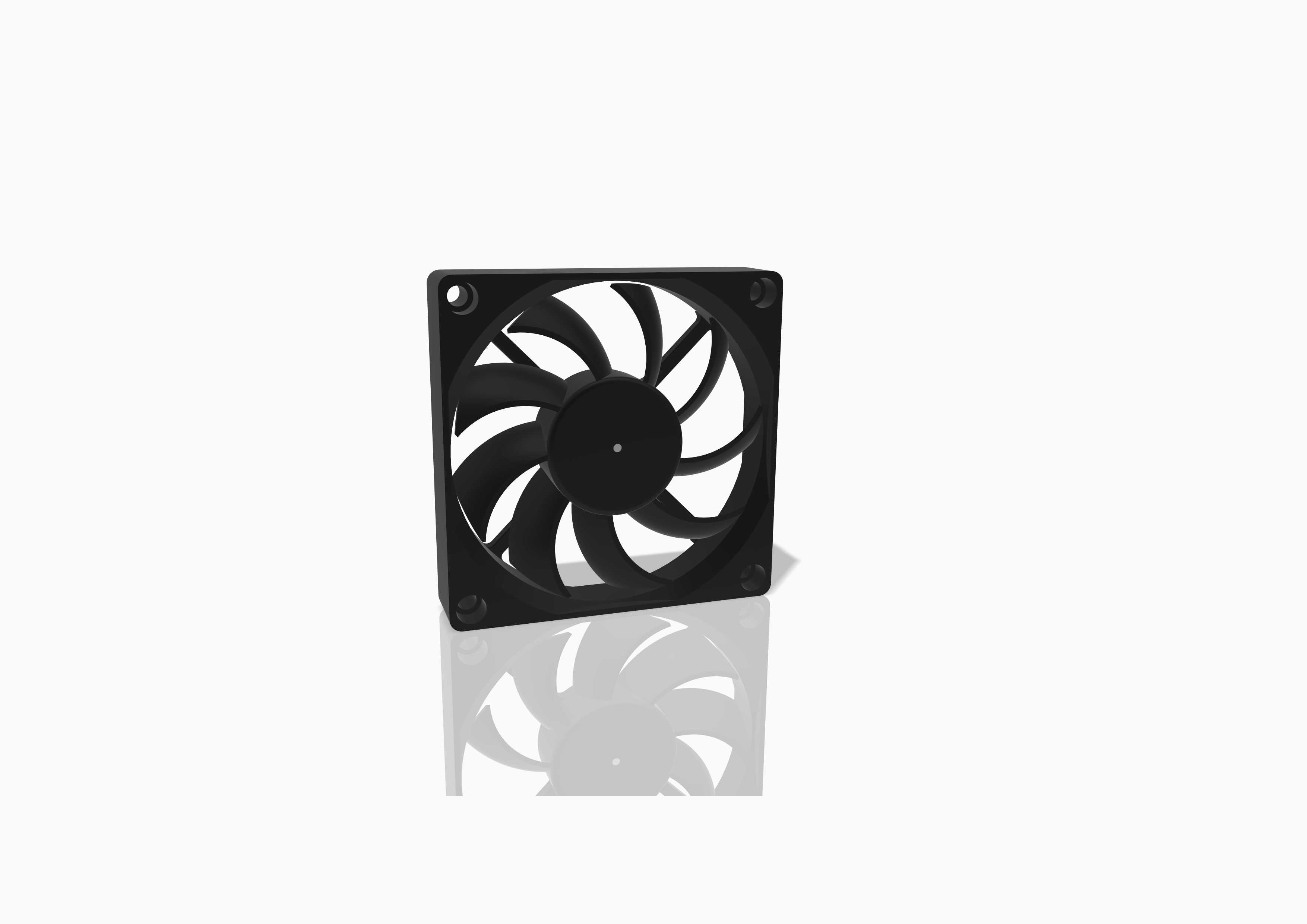

扇叶部分采用七叶大倾角曲面设计，每一片扇叶的叶型都经过气动角度优化，从叶根到叶梢的倾角呈渐变过渡，叶根位置倾角更大，能够在电机转动时快速带动中心区域的气流，叶梢位置倾角收窄，减少扇叶边缘切割空气产生的涡流噪音。扇叶和中心电机轮毂的连接位置做了圆弧过渡，避免应力集中导致长期高速转动下扇叶出现断裂隐患，轮毂中心的圆形轴盖既可以保护内部的轴承结构，也能梳理中心区域的乱流，让气流更均匀地顺着扇叶导向送出。扇叶和外框内壁之间预留了均匀的转动间隙，既保证扇叶高速转动时不会和框体产生擦碰，也尽可能缩小间隙减少气流回流损失。

实际使用场景中，这款风扇可以根据安装方向的不同实现进风或者出风功能：安装在机箱前面板、底部位置时朝向机箱内部送风，为硬盘仓、显卡区域提供外部冷空气；安装在机箱后部、顶部位置时朝向外部排风，把机箱内部硬件产生的热空气快速排出，形成顺畅的机箱内部风道。如果是挂载在CPU风冷塔上，扇叶吹出的气流会垂直穿过散热鳍片的缝隙，把鳍片上传导的热量快速带走；如果是固定在水冷排上，气流穿过冷排的密集鳍片时会把冷却液携带的热量交换到空气中，实现散热循环。

设计建模过程中，需要重点把控几个核心尺寸边界：首先是四个安装孔的中心距必须严格控制在105mm的行业标准值，孔位的同轴度误差不能超过0.1mm，否则会出现安装时螺丝孔对不齐的问题；其次是扇叶的转动外圆和外框内壁的单边间隙要控制在1.5-2mm之间，间隙过大会漏风降低风压，间隙过小则容易因为扇叶动平衡偏差、框体注塑变形出现擦碰异响；另外外框的整体平面度也要控制在合理范围，安装面的平面度误差过大会导致风扇固定后出现框体形变，间接影响扇叶的转动同轴度，带来额外的振动和噪音。扇叶部分的建模需要先做单个叶型的曲面构建，通过圆周阵列得到整体扇叶结构，阵列时要保证每一片扇叶的角度一致性，否则后续做动平衡校正时会需要去除大量材料，影响生产效率。中心电机仓的尺寸要适配常规20mm外径的直流无刷电机，预留足够的轴承安装位和走线空间，电机仓和外框之间的连接筋采用窄边流线型设计，尽可能减少连接筋对出风气流的阻挡，降低气流穿过连接筋时产生的切割噪音。

从结构可靠性角度，外框四个角的安装孔位置做了局部加厚处理，因为安装时螺丝或者减震钉的锁紧力会集中在孔位周边，局部加厚可以避免锁紧力过大导致框体角部开裂。扇叶的材质通常选用耐温的PBT或者ABS工程塑料，长期在机箱内部40-60度的工作环境下不会出现形变，保证扇叶尺寸的稳定性。电机部分采用双滚珠轴承或者含油轴承结构，对应不同使用寿命需求的使用场景，双滚珠轴承的版本可以在更高转速、更长工作时长的场景下保持稳定运行，含油轴承的版本则更适合低转速、对静音要求更高的日常办公使用场景。风扇的供电接口采用标准的大4D接口或者小3pin、小4pin接口，能够直接适配主板的风扇插针或者电源的直出供电接口，不需要额外的转接线材。

在做三维建模的时候，还要考虑实际生产的注塑工艺要求，外框和扇叶的拔模角度要设置合理，避免注塑脱模时出现刮伤、形变；所有的棱角位置都要做小圆角过渡，既可以减少注塑时的应力集中，也能避免安装操作时锋利的边角划伤操作人员。整体模型的结构还原度要覆盖实际产品的所有装配细节，包括电机仓的内部限位结构、安装孔的沉台设计、扇叶表面的气动曲面细节，这样导出的模型不管是用来做机箱结构设计时的装配干涉检查，还是做散热仿真模拟时的流体域计算，都能获得足够准确的结果，不会因为模型细节缺失导致仿真或者装配校验出现偏差。对于结构设计从业者来说，这类通用标准散热部件的模型，不需要每次项目都从头绘制，准确的参数化模型可以直接调用到不同的设备散热结构设计中，大幅提升设计效率，同时避免因为尺寸把控不准导致后续开模或者装配时出现匹配问题。
