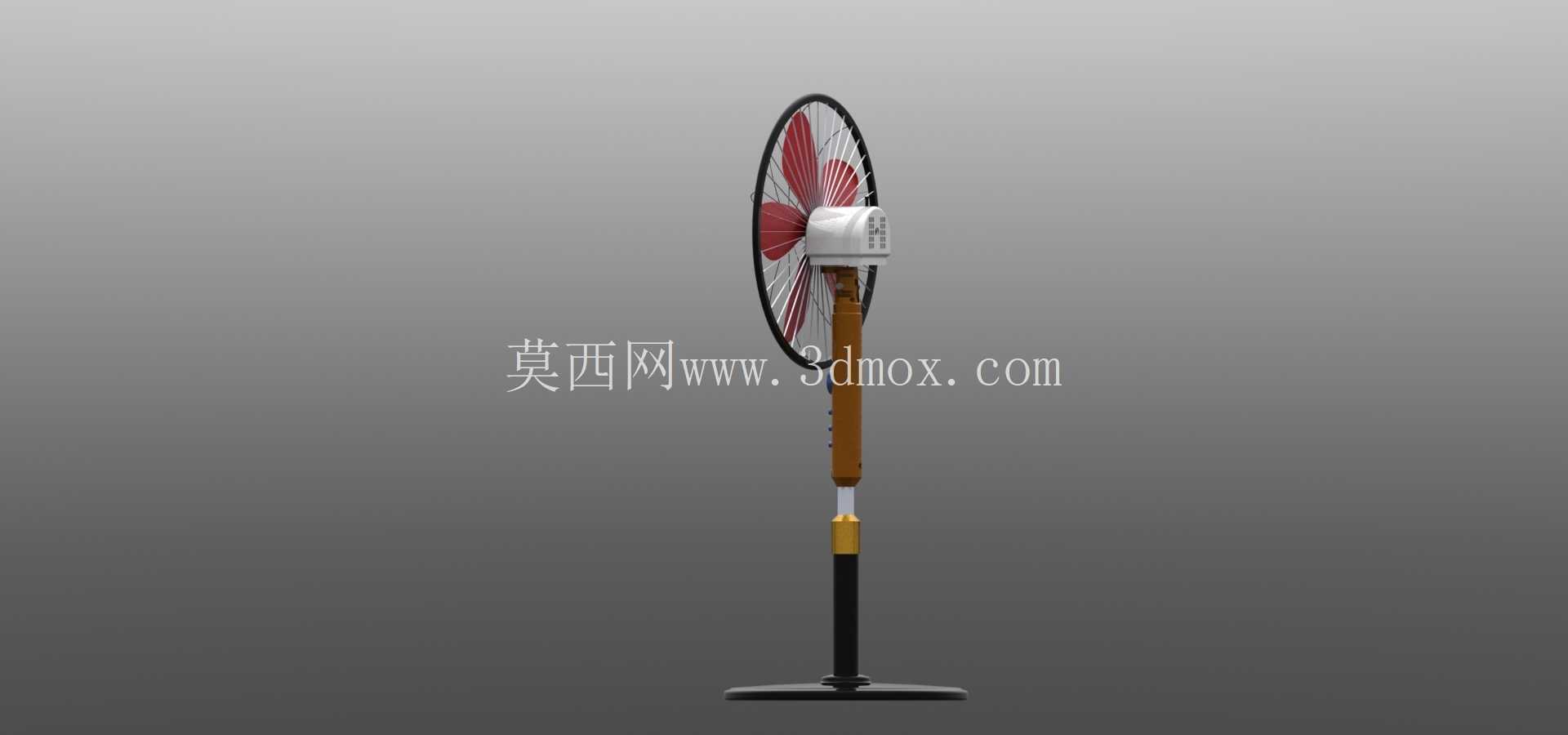

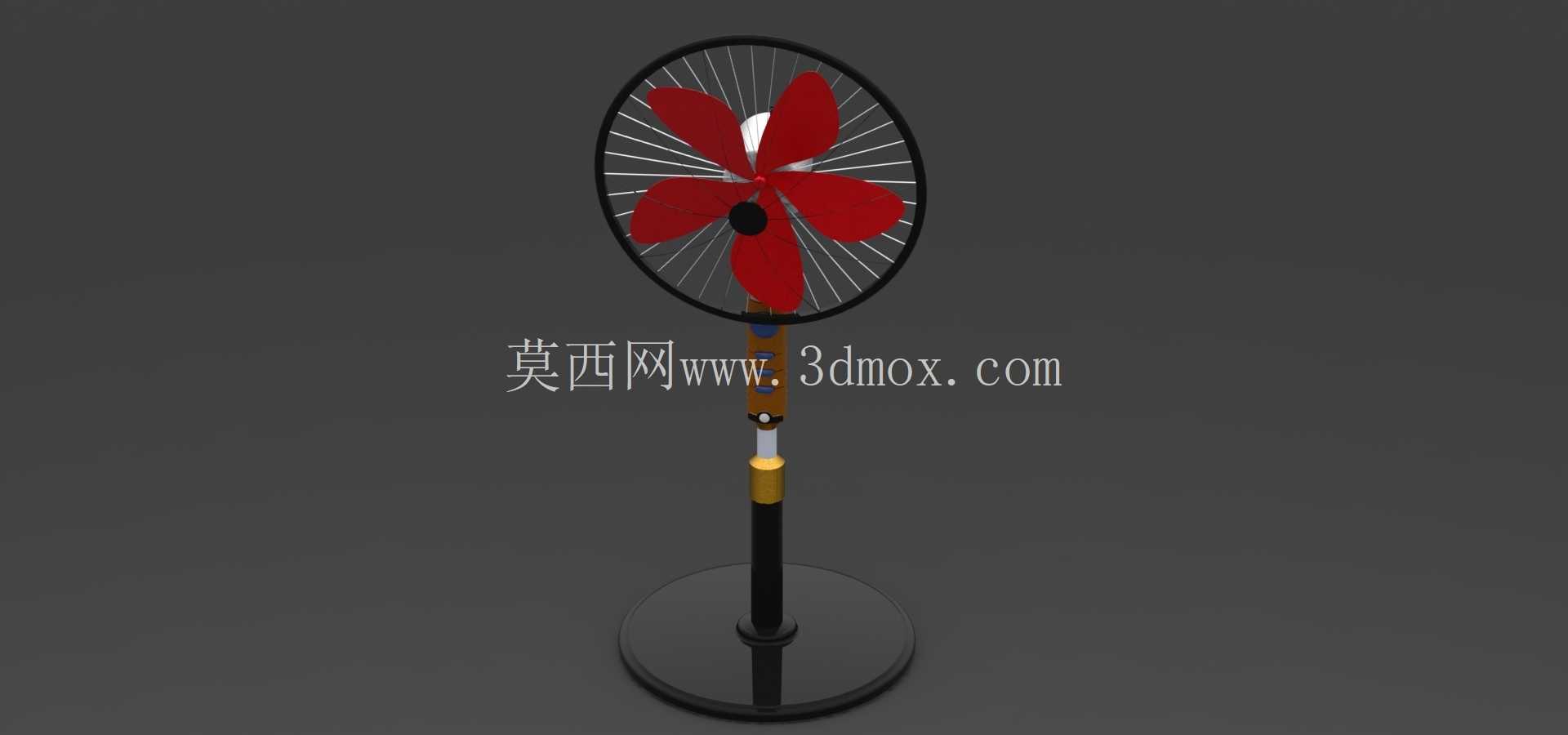

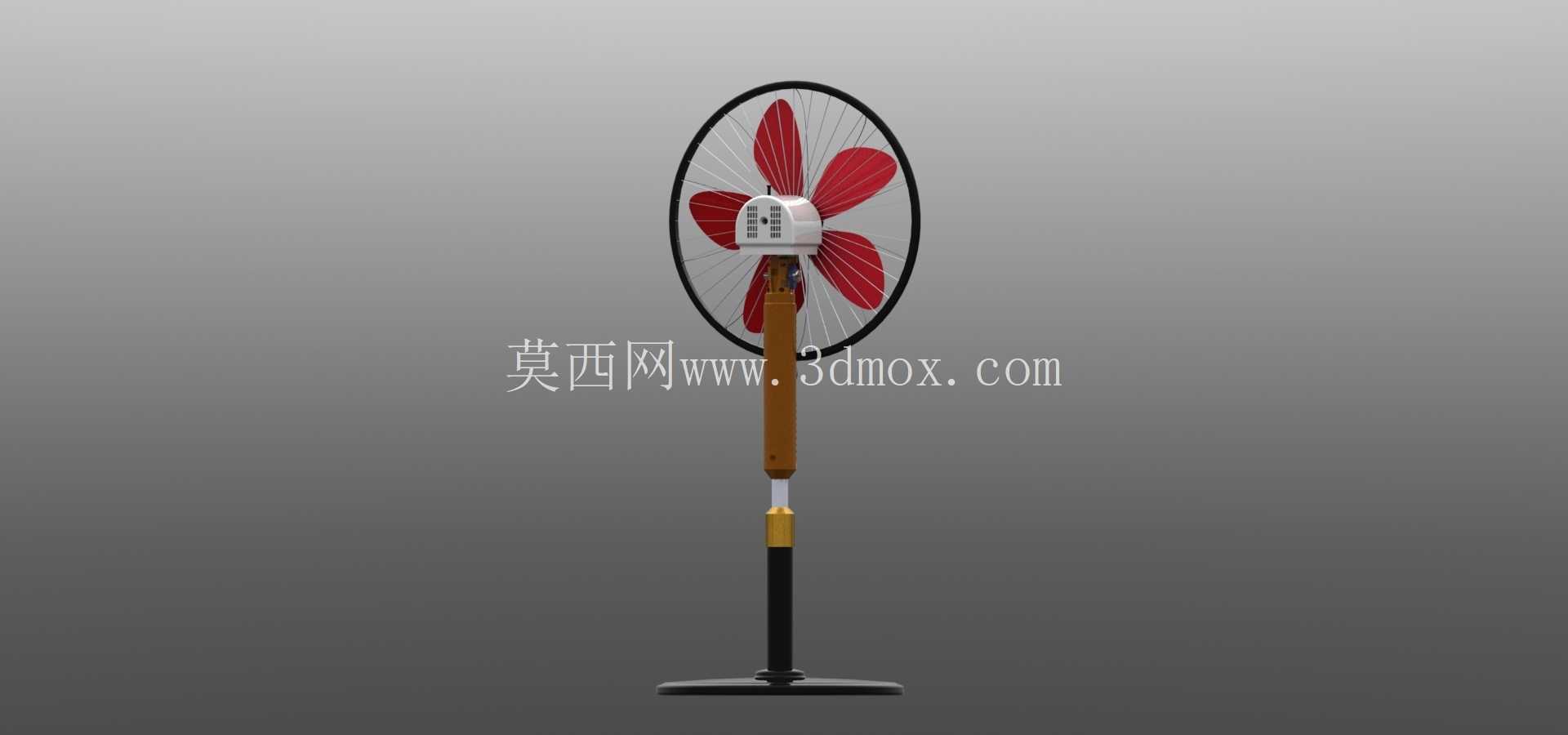

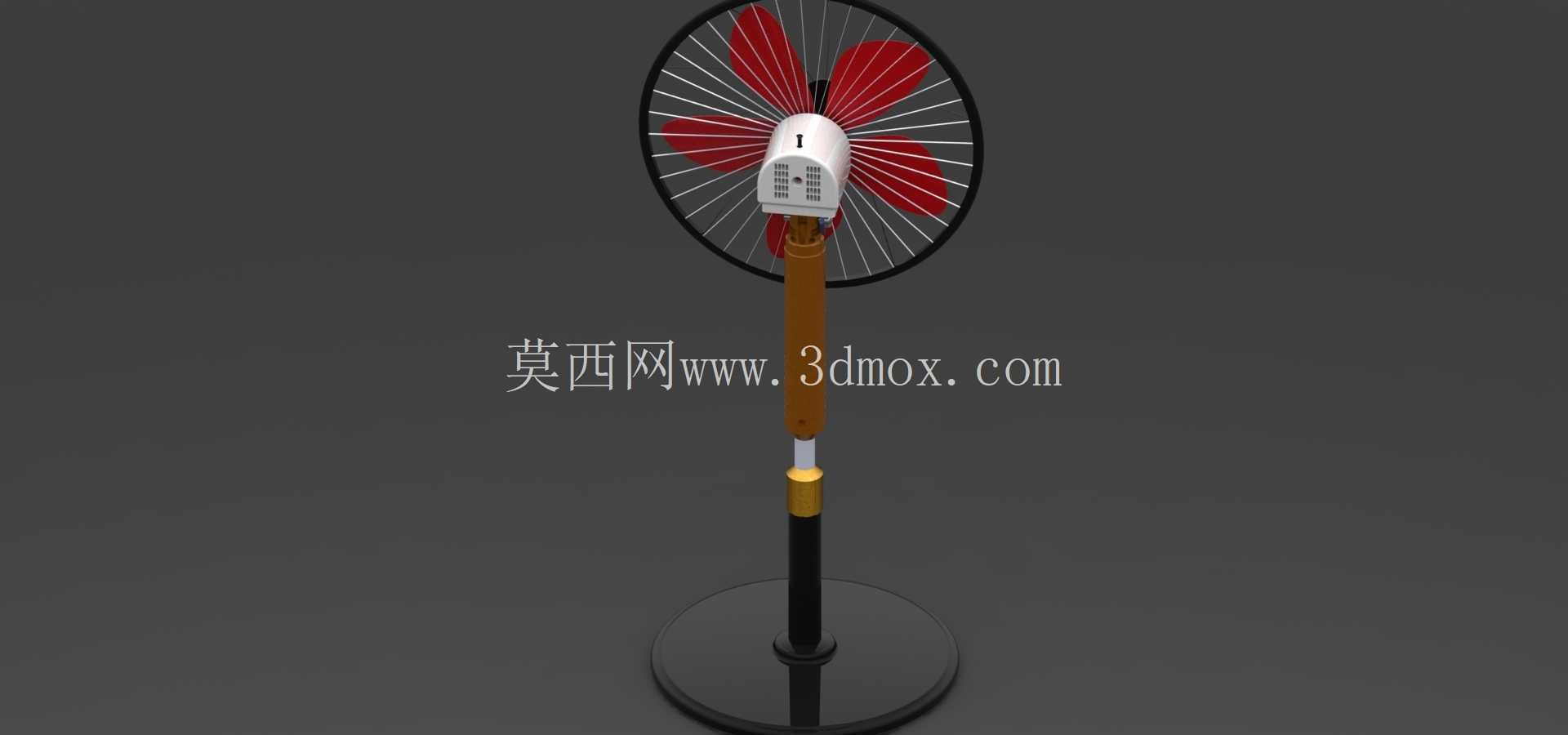

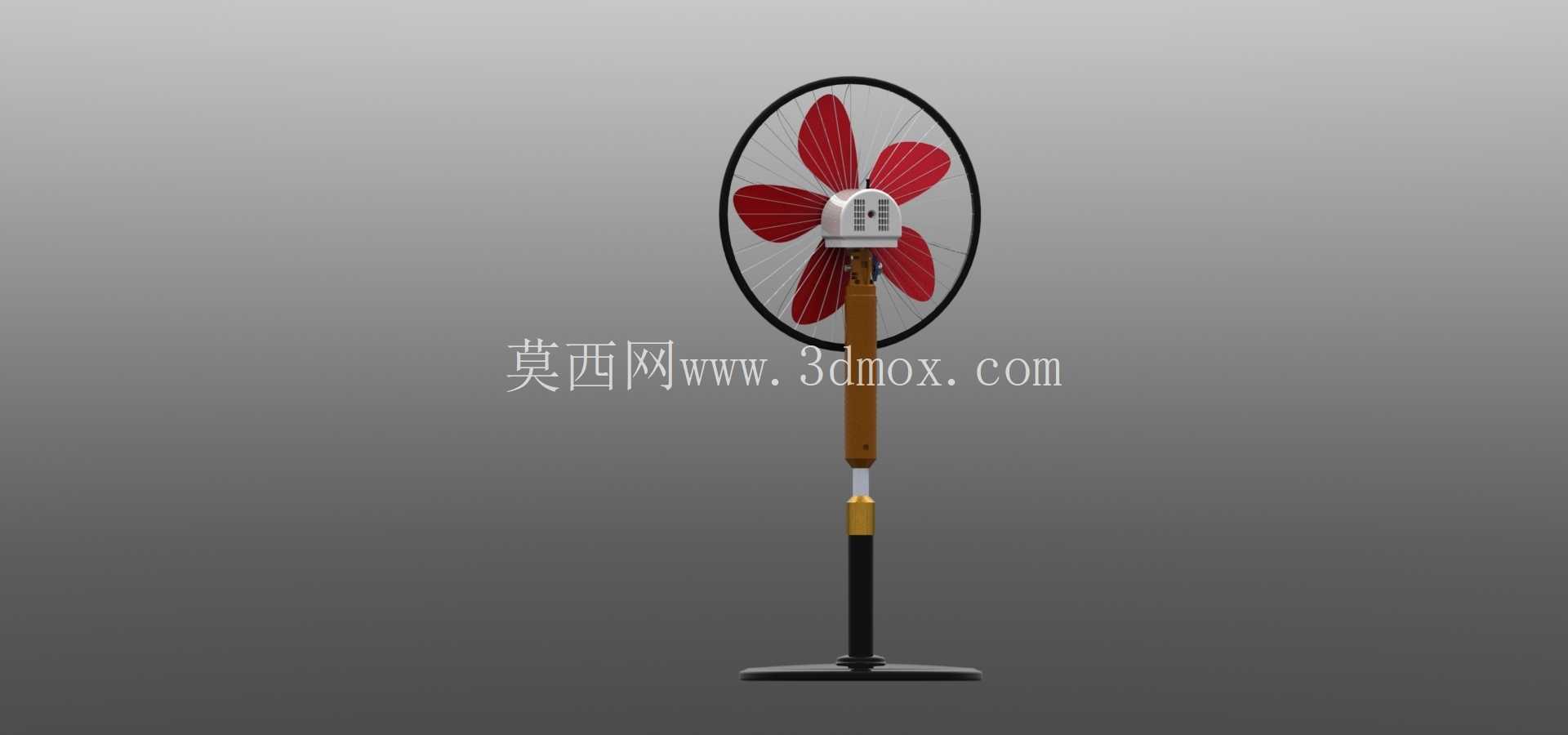

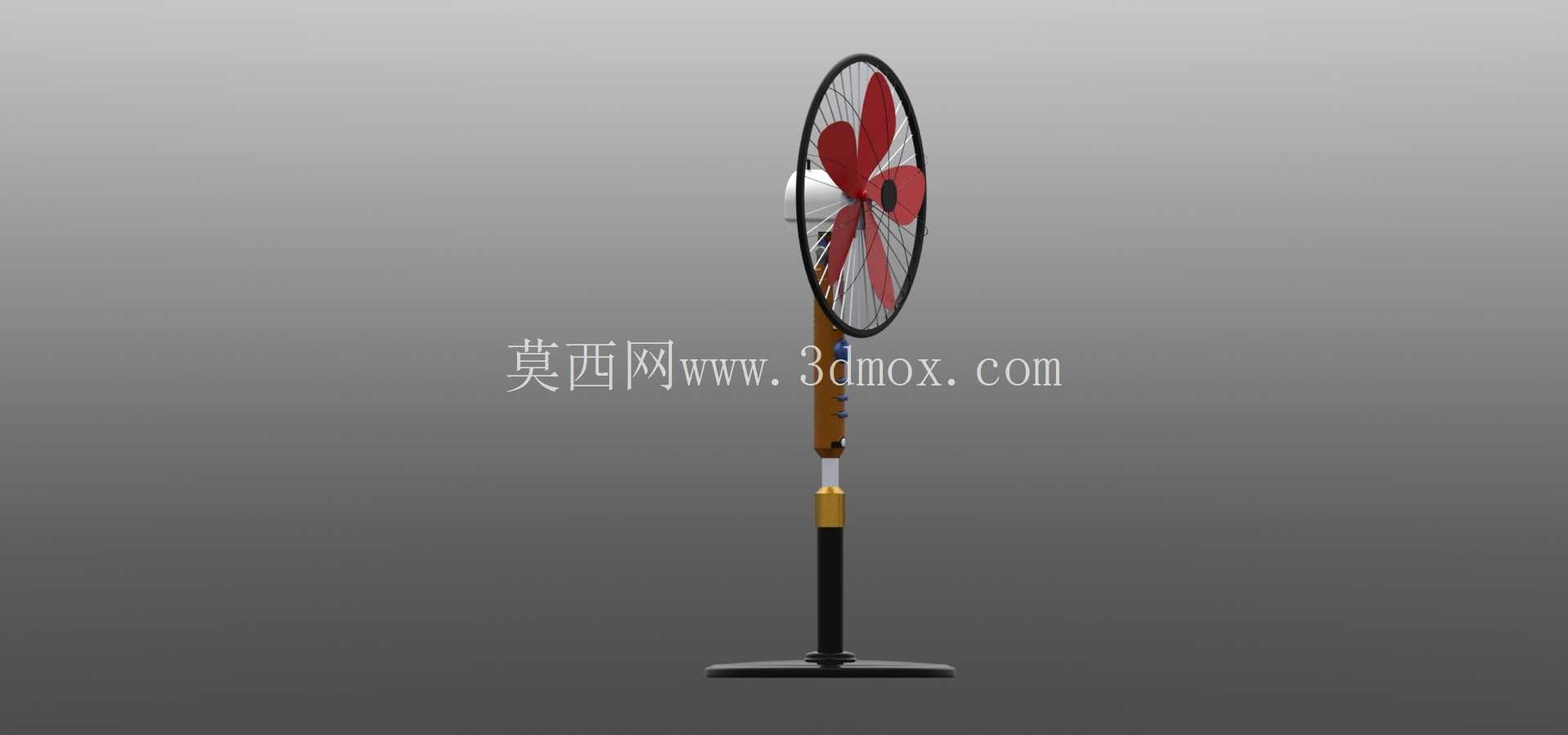

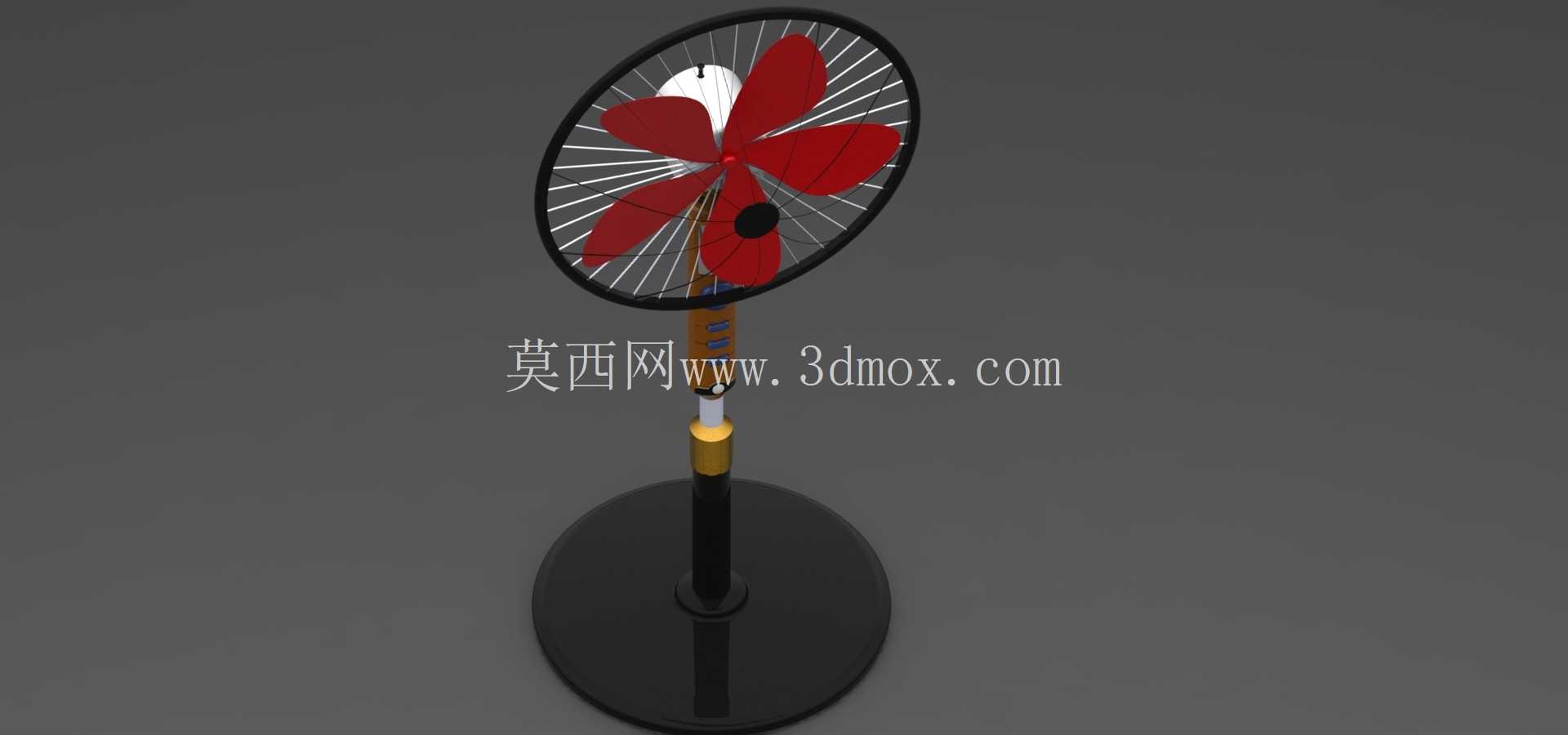

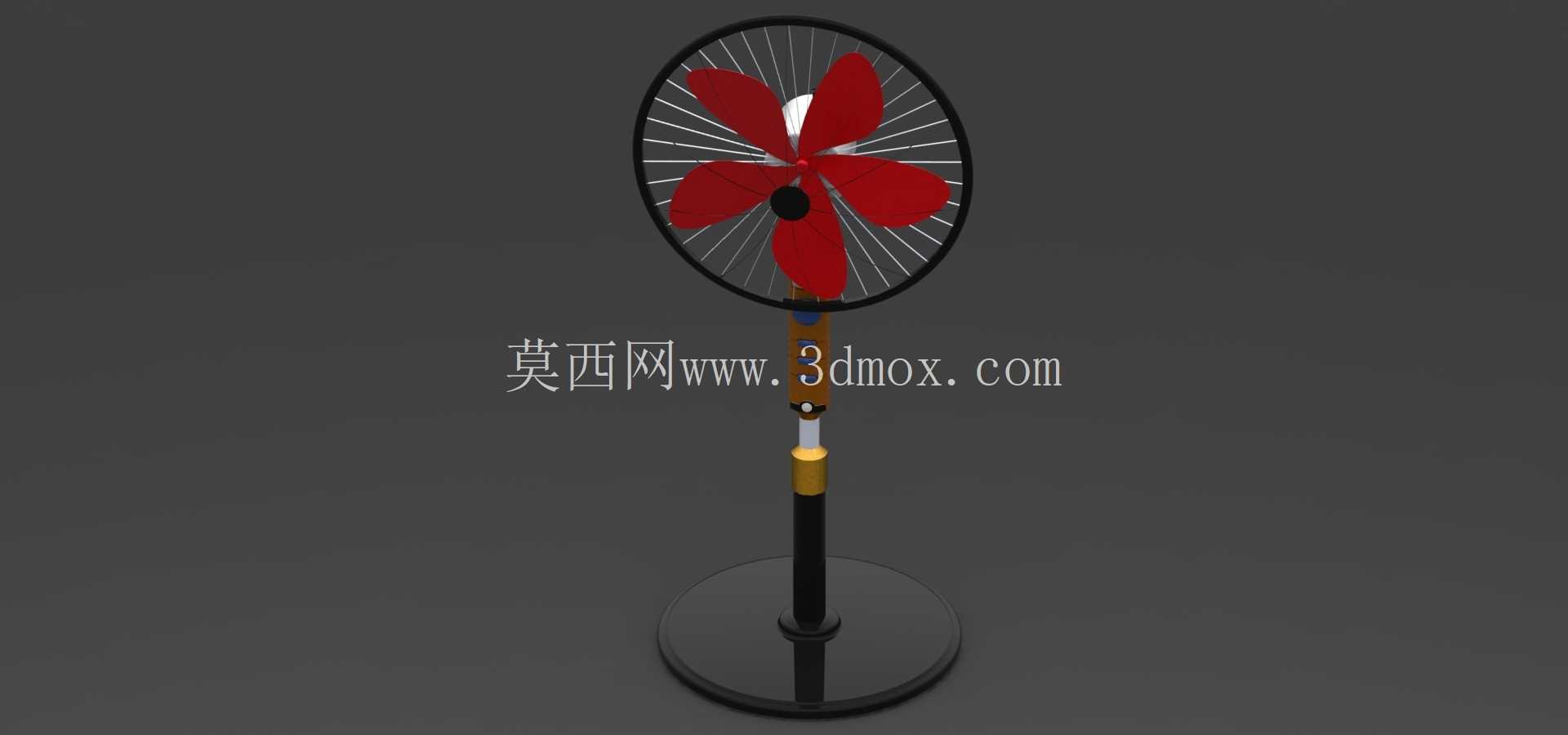

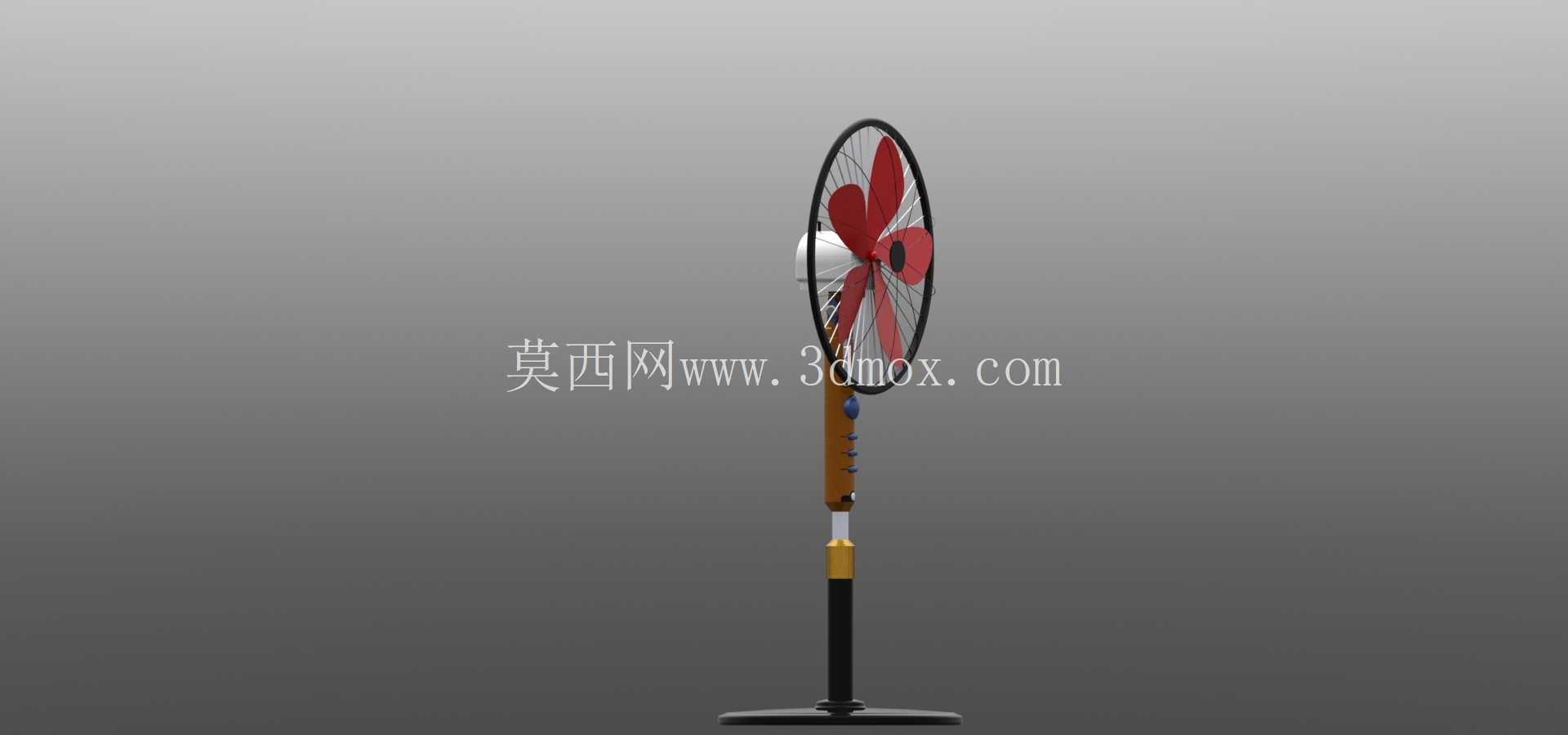

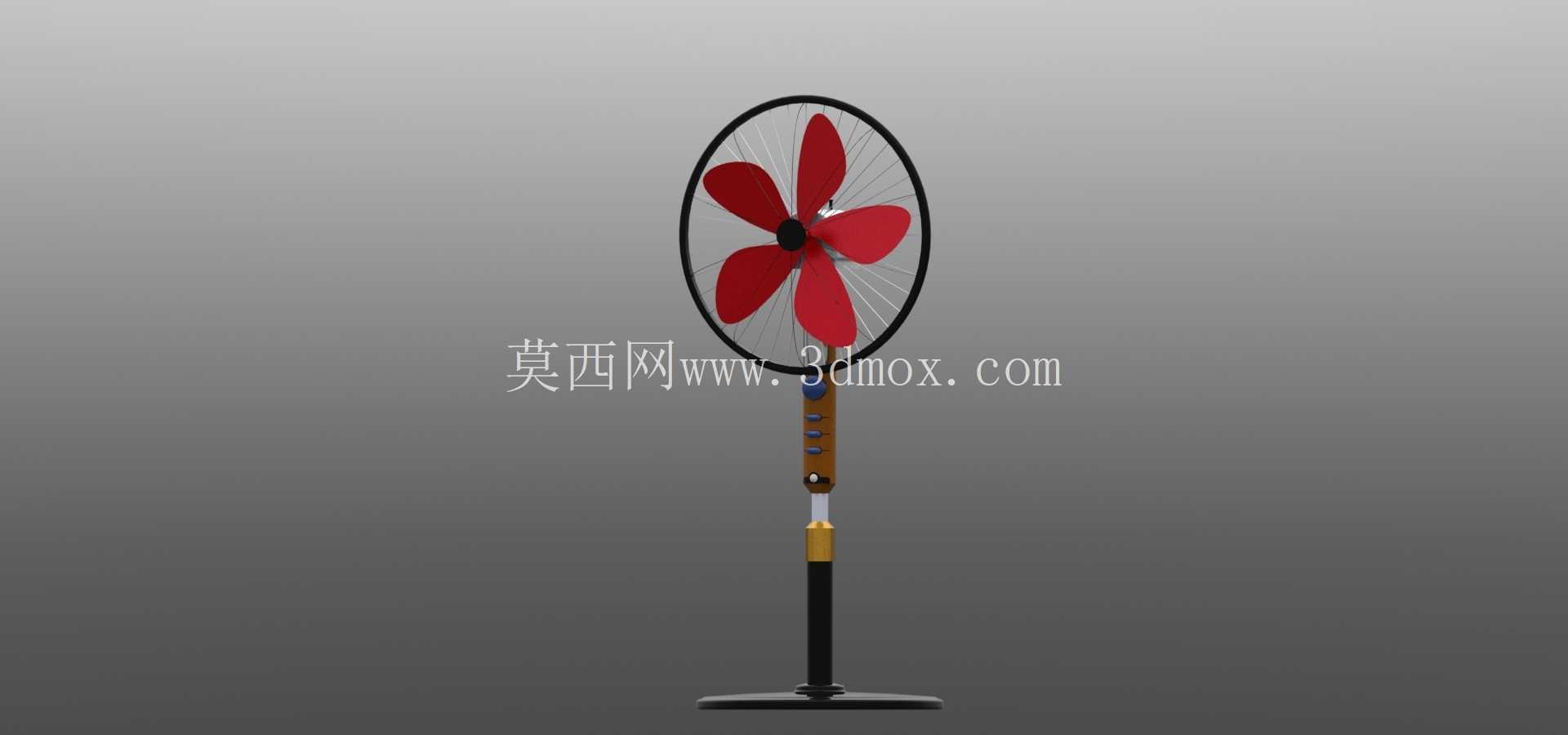

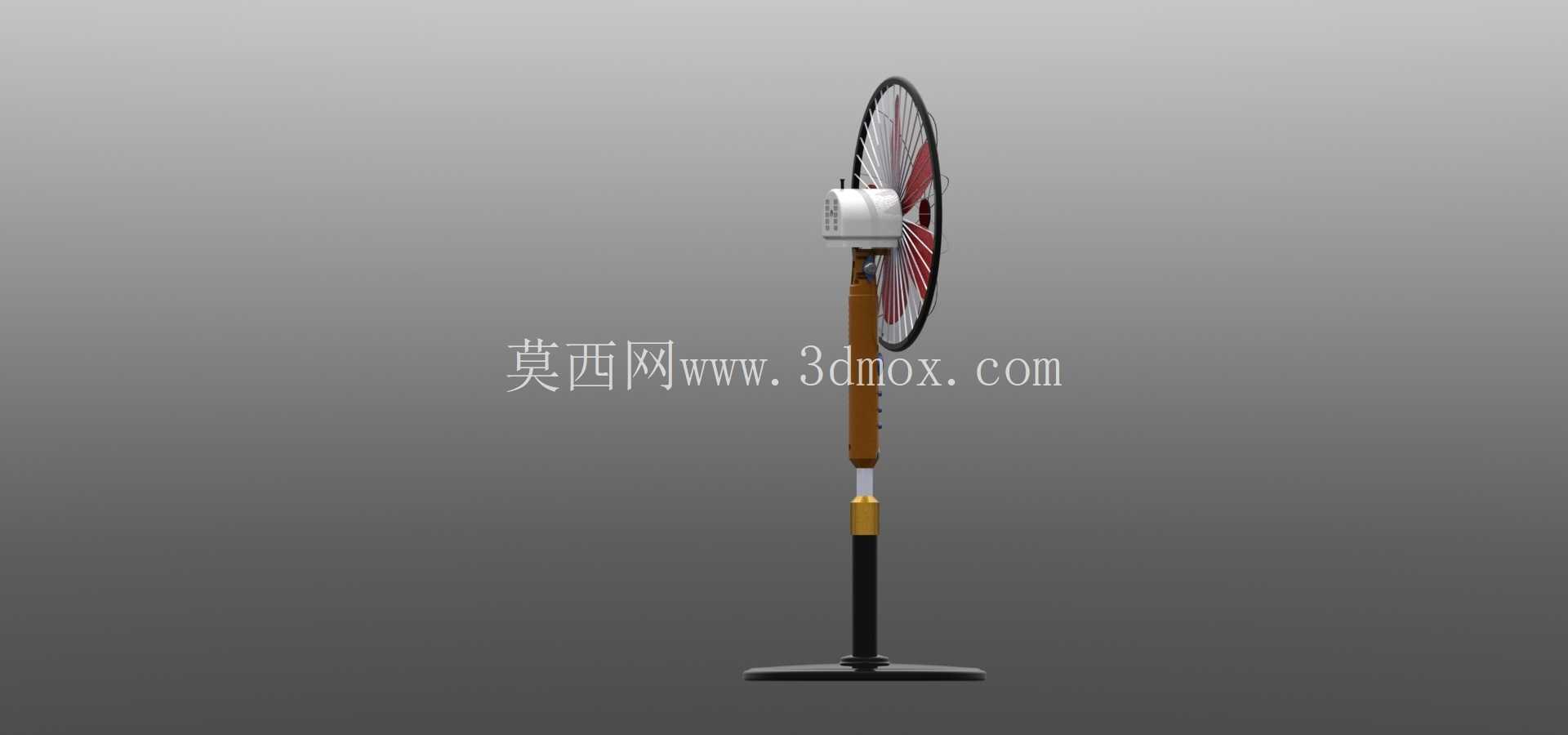

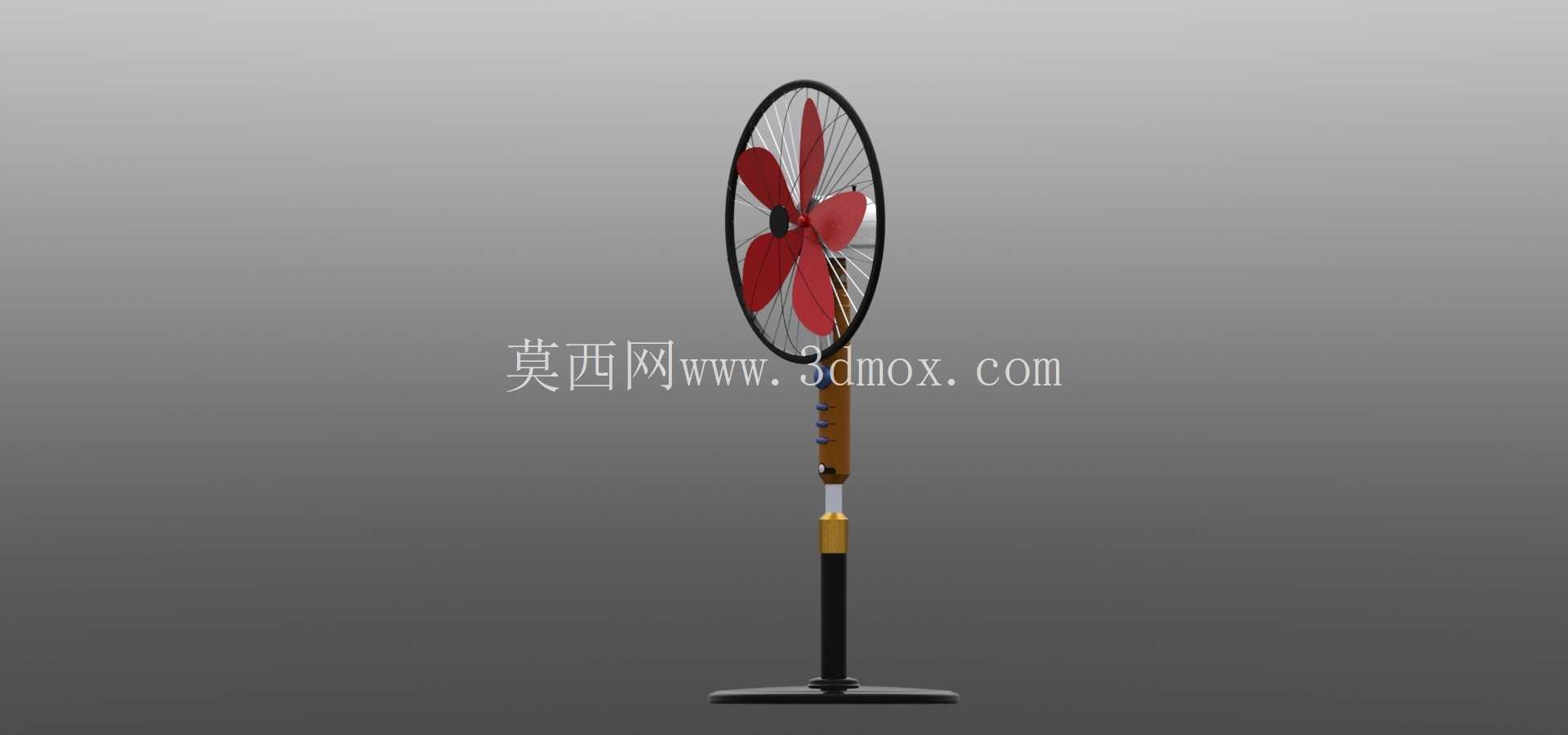

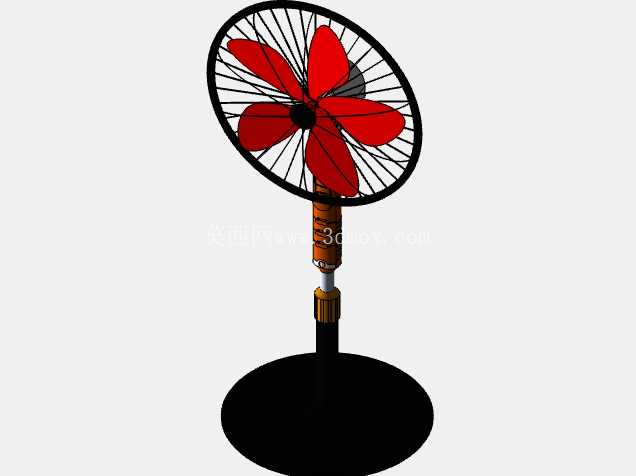

落地式五叶升降摇头送风风扇结构

　　从结构设计逻辑来看，这款五叶落地风扇采用圆形加重铸铁底座作为整机支撑部件，底座直径控制在350mm左右，重量占整机总重的60%以上，重心完全落在底座中心投影范围内，即使支架升至最高1.3米的使用高度，整机抗倾覆力矩也能满足日常使用的稳定性要求，避免人员误碰杆身导致设备倾倒的风险。底座上方连接的是金属材质的升降立杆，采用内外套管配合锁紧环的结构实现高度调节，调节行程覆盖300mm区间，最低使用高度可降至1米，适配坐卧状态下的低位送风需求，最高升至1.3米时可覆盖站立状态下的人员活动区域，锁紧环采用旋紧式塑料包金属结构，旋紧后内外套管之间的摩擦力可完全锁定升降位置，长期使用也不会出现下滑移位的问题。日常民用与商用场景的通风降温需求中，落地式风扇是适配性极强的空气循环设备，区别于台扇的固定放置局限、吊扇的安装位置限制，这类落地结构的风扇可灵活移动至客厅、办公室、车间工位、临时活动场地等不同区域，无需复杂的墙面或顶面固定作业，插电即可投入使用，覆盖的送风范围可通过支架高度调整、机头俯仰角度调节、水平摇头功能实现灵活适配，能满足单人定点送风、小范围区域空气流通等不同使用需求。

　　立杆顶部连接的是风扇机头的俯仰铰接结构，铰接点采用阻尼转轴配合锁紧螺母的设计，俯仰调节角度覆盖向上15度至向下20度的区间，调整角度后无需额外锁定即可依靠阻尼保持姿态，适配不同高度的送风指向需求。机头部分的风叶采用五叶不对称曲面设计，区别于传统三叶扇的大叶片结构，五叶的单叶弦长更短，叶片曲面的扭角从叶根到叶梢做渐变处理，叶根处扭角为22度，叶梢处扭角收至12度，转动时可将气流切割为更连续的风柱，送风过程中产生的紊流噪音更低，同等转速下的送风距离比三叶结构远15%左右，风叶外围的防护网罩采用前后圈卡扣加底部锁扣的固定结构，网罩钢丝直径1.2mm，网格间隙控制在12mm以内，可避免成人手指伸入触碰运转风叶，满足家用场景的安全防护要求，网罩中心的装饰盖同时起到固定风叶锁紧螺母的遮挡作用，避免运转过程中螺母松脱飞出。

　　机头内部的驱动电机采用单相电容运转异步电机，电机输出轴直接连接风叶，省去皮带传动的损耗与维护需求，电机尾部的摇头机构采用齿轮减速加连杆传动结构，可实现机头水平方向80度范围内的往复摆动，摆动速度均匀无卡顿，覆盖更大的横向送风范围。整机的控制部件集成在立杆上部的控制盒区域，可集成风速档位切换、摇头开关、定时功能等操作模块，布线全部隐藏在立杆内部，避免明线外露导致的缠绕、磕碰损坏问题。

　　从安装边界来看，整机放置时仅需预留直径400mm的地面放置空间，上方无遮挡区域高度不低于1.4米即可满足最高升降高度的使用需求，后方预留100mm的空间即可满足摇头时的后部摆动余量，无需额外的安装固定工序，移动时仅需提拉立杆中部的把手位置即可完成位置转移，适配多场景的灵活通风需求。结构建模过程中，所有配合部件均预留了合理的装配公差，升降套管之间的间隙控制在0.2mm，既保证升降滑动顺畅，又不会出现晃动旷量，网罩的卡扣位置做了导向倒角设计，装配时无需额外工具即可完成前后网罩的扣合，风叶与电机轴的配合采用D型轴截面设计，可避免运转过程中风叶与轴之间出现相对转动，保证动力传输的稳定性。
