恩布拉科1/3hp制冷压缩机结构设计

这款排量7.95cm³的1/3hp制冷压缩机，是小型商用制冷场景里的核心动力部件，日常在便利店卧式冷柜、厨房操作台冷藏柜、小型饮品展示柜、商用制冰机这类设备里承担制冷循环的动力输出，匹配R134a类常规制冷剂的制冷系统，适配蒸发温度-25℃到5℃的工况区间，能覆盖多数中小冷量需求的商用制冷场景，也可用于小型工业低温冷却单元的配套选型参考。

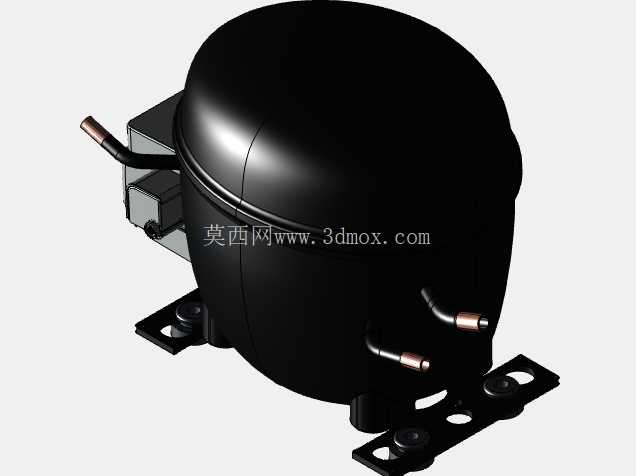

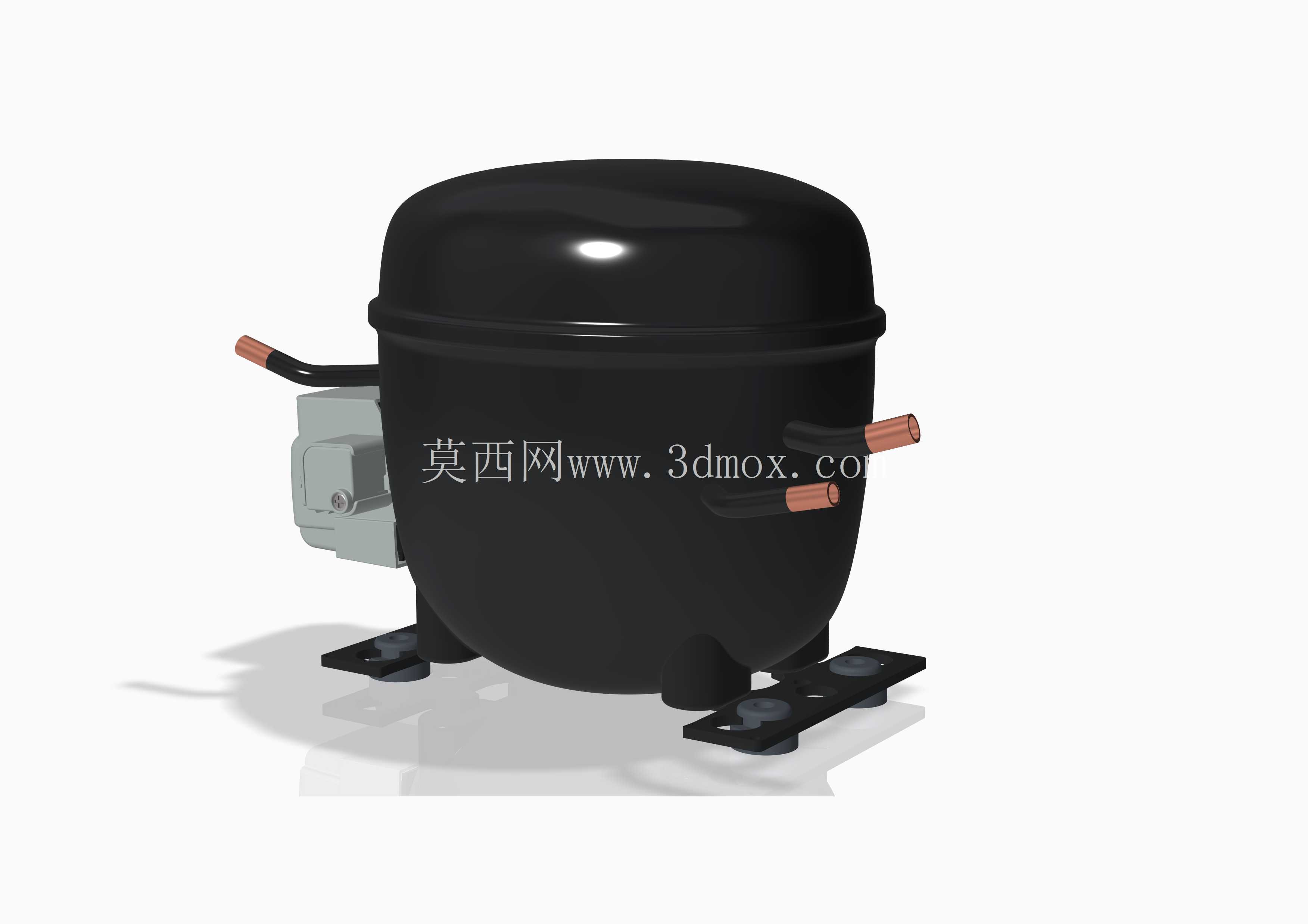

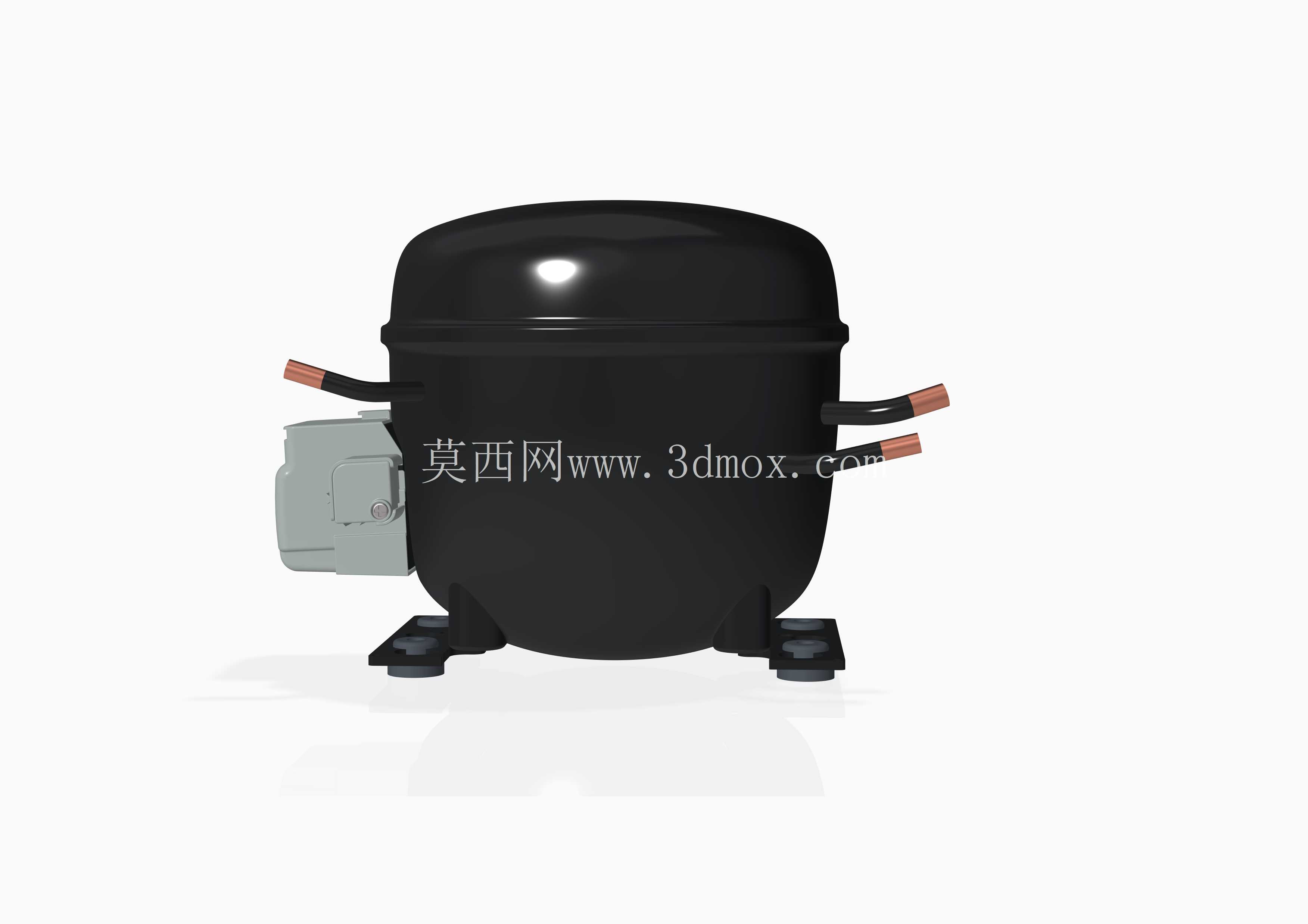

从结构设计逻辑来看，这款全封闭活塞式压缩机采用上壳下座的焊接密封结构，外壳采用深冲冷轧钢板成型，表面做黑色电泳防锈处理，既可以承受制冷系统运行时的内部压力波动，也能隔绝内部压缩机构与外界环境的接触，避免制冷剂泄漏与外界杂质侵入。壳体侧面伸出的三根铜质管路分别为吸气口、排气口与工艺口，管路伸出长度与弯折角度经过适配性设计，方便制冷系统装配时的管路焊接，管口预留的平直段长度满足钎焊操作的工艺要求，避免焊接时热量传导至壳体内部损坏绝缘部件。

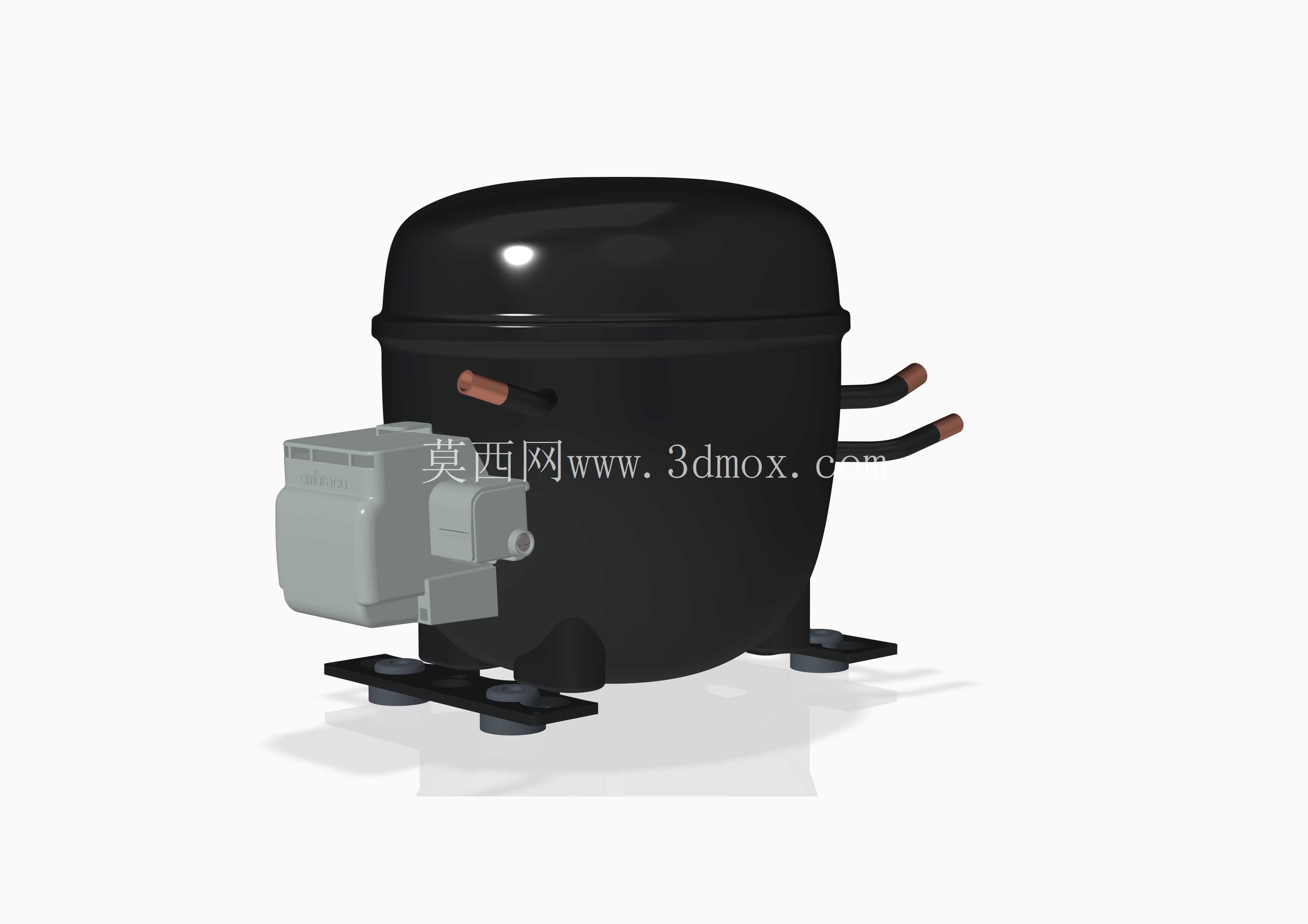

壳体侧部挂载的接线盒采用阻燃工程塑料材质，内部集成了电机启动与保护元件，接线端子的排布符合制冷压缩机通用接线规范，可直接匹配常规的重锤式启动器与PTC启动元件，接线盒与壳体之间采用橡胶密封圈密封，防止制冷设备运行环境中的凝露水侵入接线腔造成电气故障。底部的四个安装脚采用冲压钢板弯折成型，脚位上预留的橡胶减震垫安装位，可匹配厚度10mm的丁腈橡胶减震垫，安装脚的孔位间距遵循小型全封闭压缩机的通用安装尺寸规范，能适配多数常规冷柜的压缩机安装仓布局，安装时不需要额外改动设备底座的孔位，降低设备厂商的配套改造成本。

内部结构上，这款压缩机采用曲柄滑块式的活塞压缩机构，电机与压缩机构共同安装在下部的机座上，曲轴采用偏心结构设计，电机转子直接压装在曲轴长端，取消了额外的传动连接部件，既减少了传动过程的功率损耗，也降低了运行时的机械振动与噪音。吸气通路直接连通电机腔，低温低压的制冷剂气体先经过电机绕组带走电机运行产生的热量，再进入气缸完成压缩，既提升了电机的散热效率，也能让制冷剂在进入气缸前获得一定的过热度，避免液击风险。排气阀组采用舌簧阀结构，阀片采用瑞典进口阀片钢冲压成型，在保证密封性能的同时降低了阀片开闭的运动阻力，提升压缩机的容积效率。

从安装边界来看，这款压缩机整体最大外径约160mm，壳体总高度约180mm，含接线盒与管路的最大横向尺寸约210mm，安装脚的固定孔中心距为120mm×120mm，安装时需要在设备仓内预留至少20mm的周边散热间隙，避免运行时热量积聚导致排气温度过高。管路接口的管径为6.35mm与9.52mm的标准紫铜管规格，可直接匹配制冷系统常用的铜管管径，不需要额外的变径接头。整机运行重量约8.5kg，安装底座需要能承受至少20kg的静载荷，同时要考虑设备运输过程中的冲击载荷，固定螺栓建议采用M6规格的镀锌螺栓，配合减震垫安装后可将运行振动传递降低70%以上。

在实际选型应用中，这款压缩机的冷量输出可匹配150L到250L容积的商用冷藏柜，或者100L到180L的低温冷冻柜，运行时的蒸发压力与冷凝压力适配常规风冷或者自然冷却的冷凝器配置，不需要额外加装复杂的回油装置，因为全封闭结构内的冷冻油会随制冷剂循环后通过曲轴箱的回油通路回流，保证运动部件的润滑需求。设计时对内部的消音腔做了针对性优化，排气侧设置了两级扩张式消音结构，可将运行时的排气噪音降低至40分贝以下，适合用在对噪音有要求的商用前台展示类制冷设备中，避免运行噪音影响经营场所的环境体验。
