Arduino双轴摇杆控制模块结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1143653
  • Arduino双轴摇杆控制模块结构设计
  • Arduino双轴摇杆控制模块结构设计
  • Arduino双轴摇杆控制模块结构设计
  • Arduino双轴摇杆控制模块结构设计

这款双轴摇杆输入组件,是嵌入式控制、小型人机交互场景里常用的模拟量输入部件,日常在开源硬件开发、小型遥控设备、桌面级交互装置、教学实验平台里都能见到它的身影,核心作用是把人手推动摇杆帽产生的X、Y两个轴向的位移量,转化为对应的模拟电信号传输给主控板,同时自带的按键触发结构还能实现按压确认的功能,相当于把二维方向输入加确认操作集成在一个极小的安装空间里。

从实际使用的场景来看,这类摇杆模块常被用在小型智能小车的运动方向控制、机械臂单关节的手动微调操作、桌面级游戏交互装置的方向输入、开源硬件项目的参数调节入口,不少做小型遥控设备、学生创新竞赛作品的开发者,都会优先选用这类成熟的摇杆组件,不用从零开始设计电位器固定与传动结构,能大幅缩短原型开发的周期。

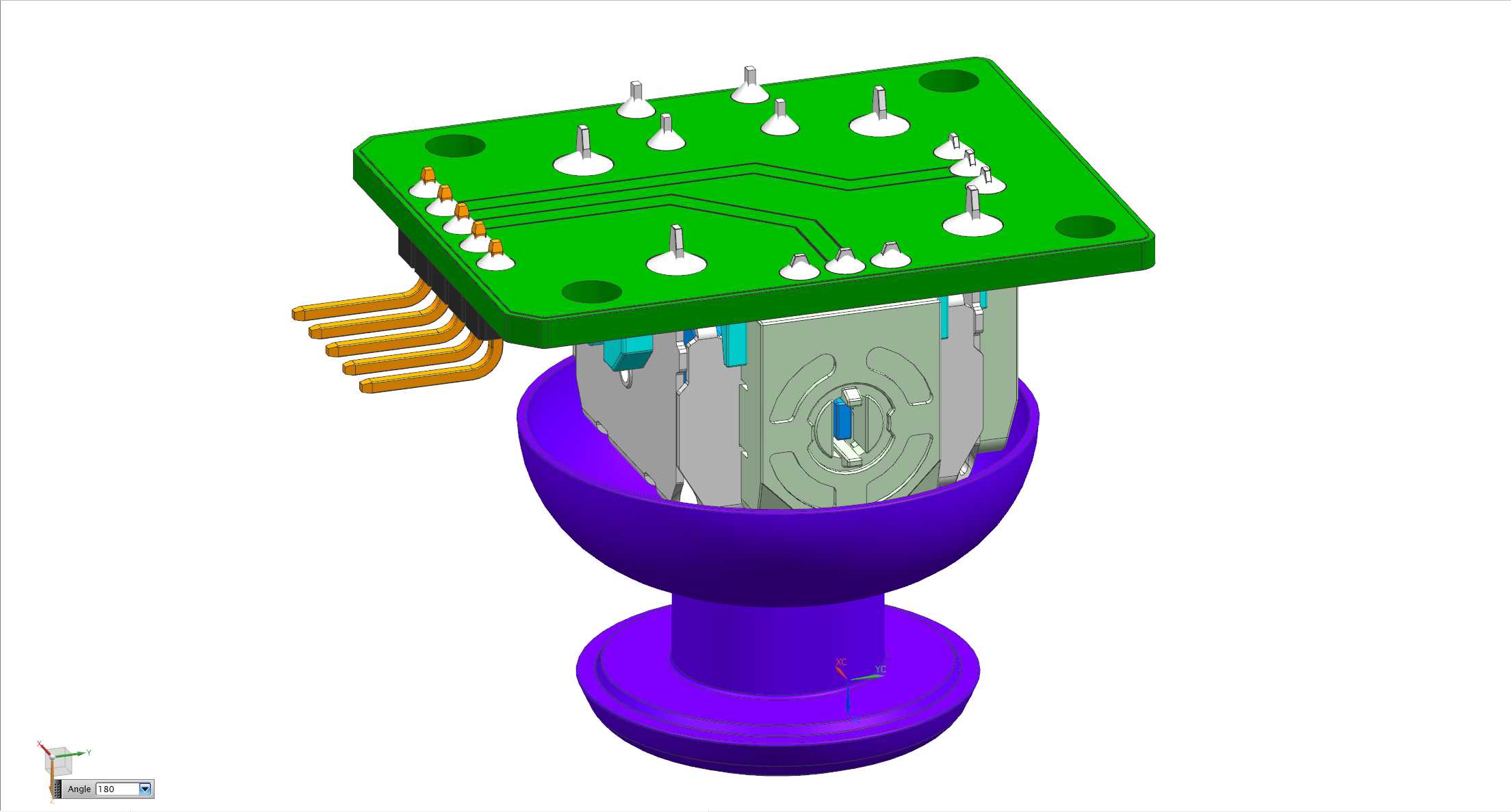

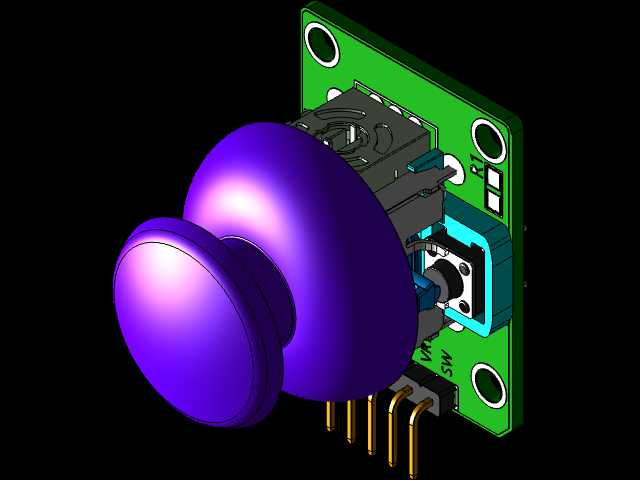

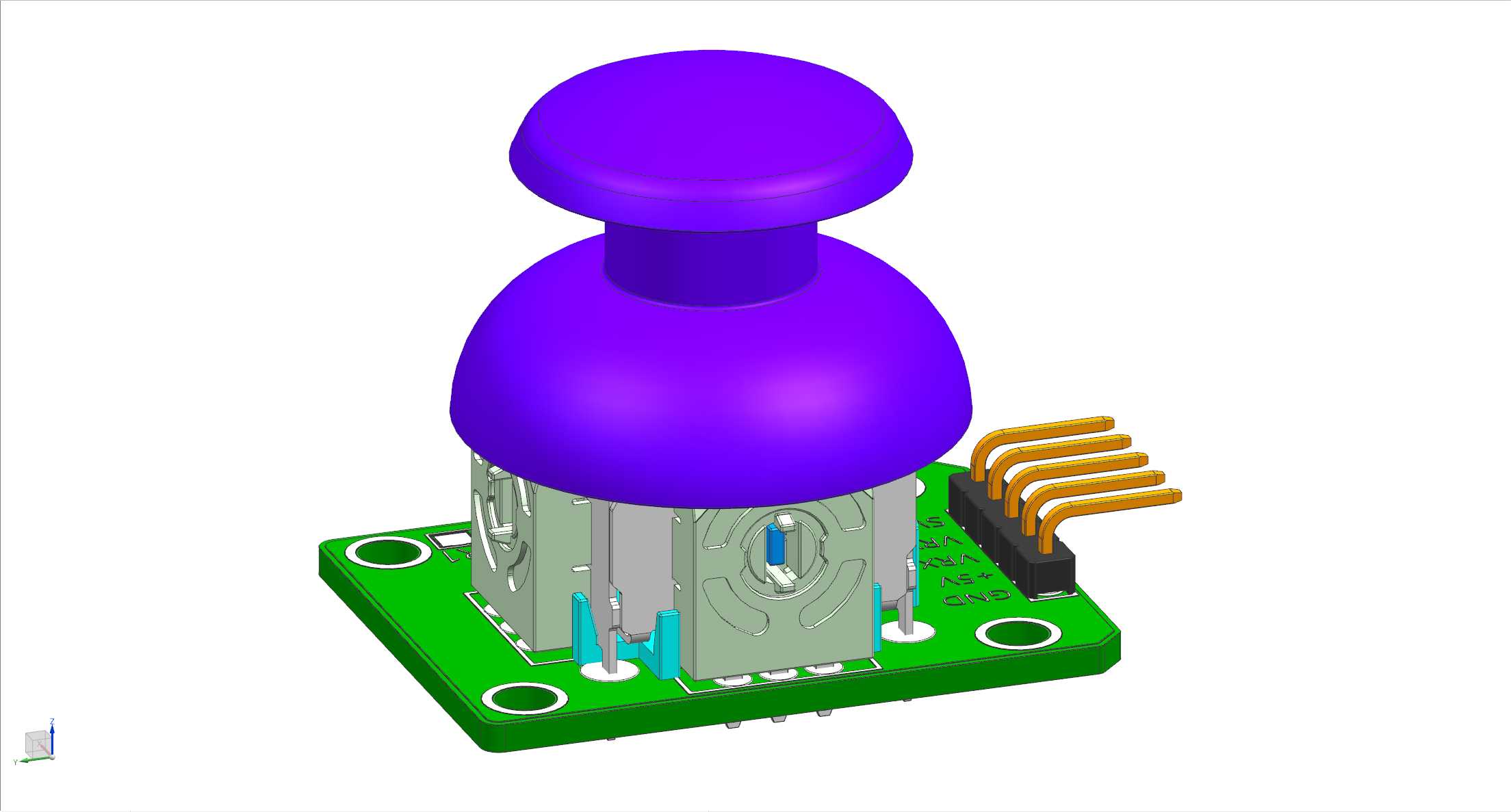

设计层面上,整个组件采用分层堆叠的结构逻辑,最上方的紫色摇杆帽做了圆弧收边的造型,手指接触的顶面做了微凸的弧面处理,长时间推动操作的时候不会硌手,帽体下方的连接柱直接卡接在下方的摇杆传动座上,传动座内部做了十字形的限位槽,能同时带动X、Y两个方向的电位器转轴转动,两个轴向的转动互不干涉,当摇杆回到中位的时候,两个电位器刚好处于中间阻值位置,输出对应中位的电压值,方便主控程序识别零位状态。下方的PCB基板采用绿色玻纤板材质,板上预留了两个对称的圆形安装孔,安装孔的位置刚好匹配常用的面包板、原型固定座的孔位间距,不需要额外做转接板就能直接固定在设备壳体内部;板侧引出的弯针排针采用90度弯折设计,既可以直接插在面包板上使用,也能通过杜邦线连接主控板,不会因为排针竖直突出占用摇杆下方的安装空间,给壳体内部的走线留出了足够余量。

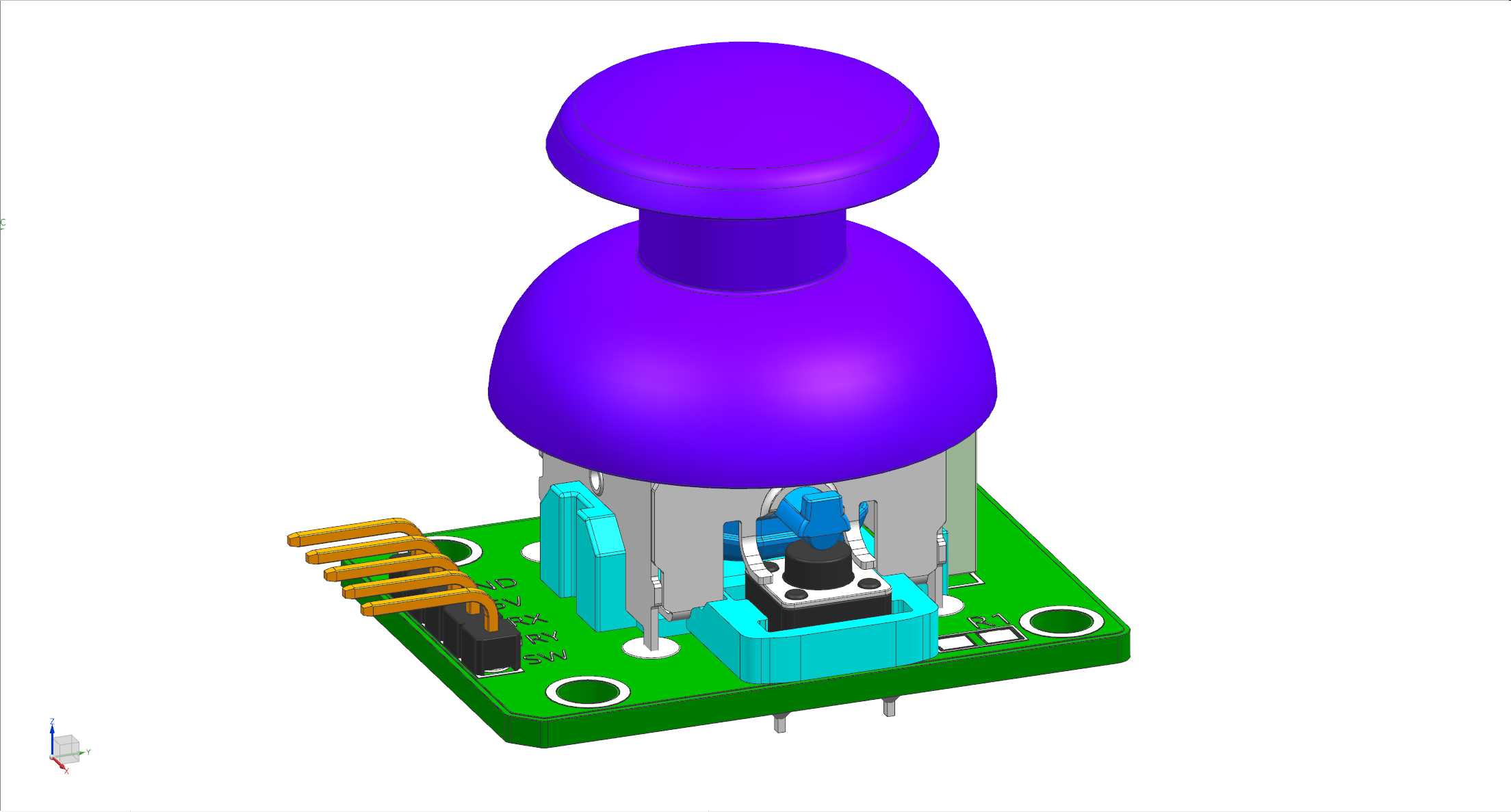

组件内部的电位器采用卧式固定的方式,分别对应X轴和Y轴的转动方向,每个电位器都通过小型的塑料传动件和摇杆基座连接,传动间隙控制在极小的范围内,推动摇杆的时候不会有明显的空程,松手后摇杆能依靠内部的复位弹片自动回到中位,不会出现卡滞、偏移的情况。摇杆下方的按压按键结构做了独立的固定座,当垂直向下按动摇杆帽的时候,会触发下方的轻触开关,实现按键输入的功能,按键的触发行程做了合理的匹配,不会因为正常推动摇杆的时候误触发按压功能,也不会需要刻意用很大的力气才能按动按键。

安装边界方面,整个组件的PCB基板为矩形结构,两个安装孔的中心距符合通用原型件的安装规范,焊接完成后的排针突出基板侧面的高度控制在标准排针的尺寸范围内,摇杆处于中位时,摇杆帽顶面距离PCB基板的高度满足小型手持设备、桌面控制盒的内部空间要求,不会出现摇杆帽突出壳体过多或者内部空间不够无法装配的问题;摇杆在X、Y两个方向的最大转动角度做了机械限位,推动到最大角度时不会碰到PCB板上的其他元件,也不会超过电位器的最大转动行程,避免用力过大损坏内部电位器。板上的焊点、丝印标识都整合在基板的上部空间,没有额外突出的元件,整个组件的最大外轮廓没有尖锐的边角,装配的时候不会划伤操作人员的手,也不会勾扯内部的连接导线。

从结构可靠性的角度来看,整个组件的塑料传动件都采用了耐磨损的工程塑料材质,反复推动摇杆的时候传动件的磨损量极小,能满足长期反复操作的使用需求;金属引脚部分做了镀锡处理,焊接的时候容易上锡,不会出现虚焊的情况;摇杆帽和传动柱的卡接结构做了防脱设计,正常拔插摇杆帽的时候不会轻易脱落,也方便后期维护的时候更换不同颜色、不同造型的摇杆帽来适配不同的设备外观风格。在实际选型装配的时候,只需要根据安装孔位在设备壳体上开出对应的固定孔和摇杆过孔,不需要额外设计复杂的固定结构,就能把这个模块稳定安装在设备内部,大幅降低了小型交互设备的结构设计难度。
