12*12规格Arduino适配带帽轻触开关组件

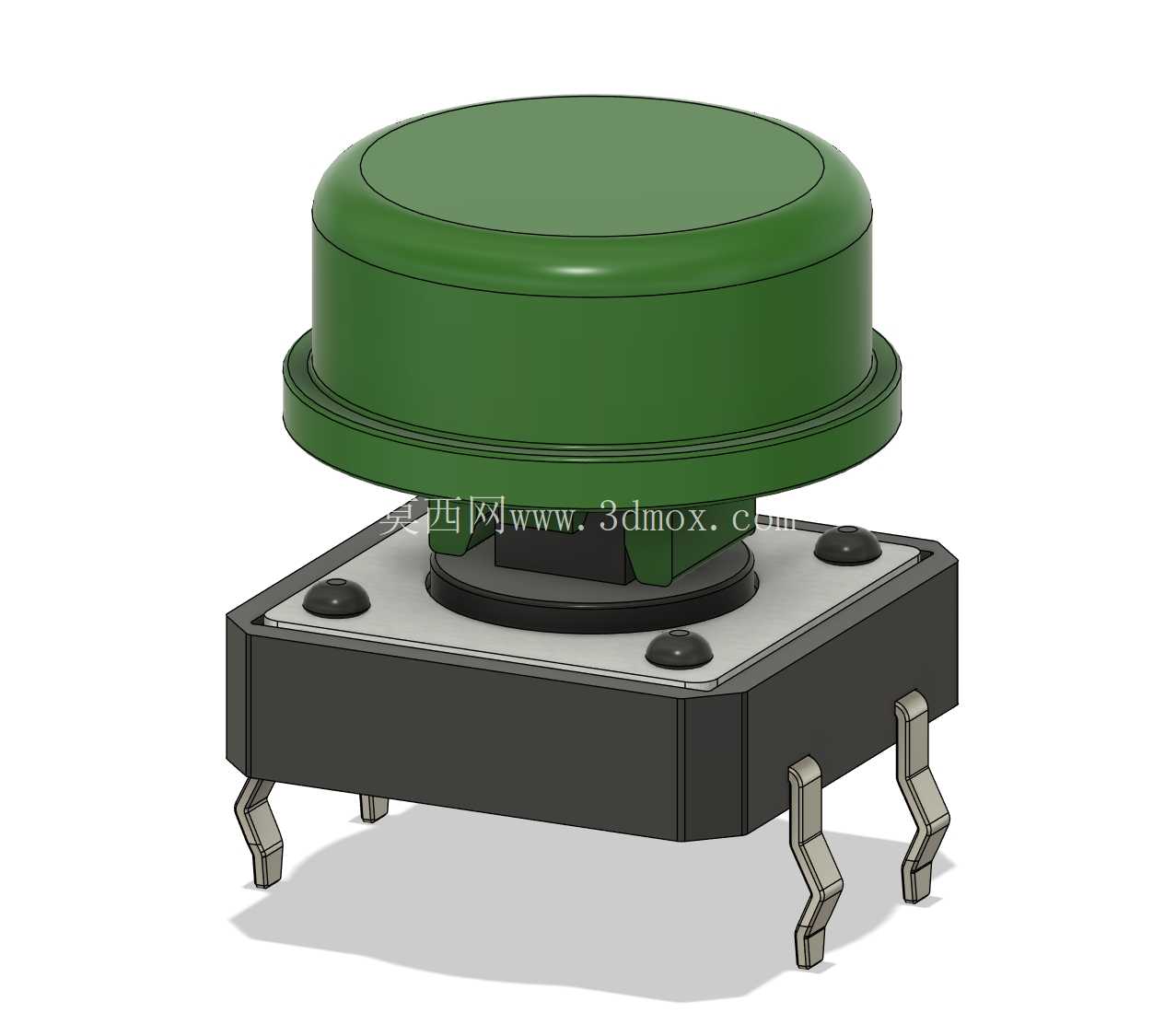

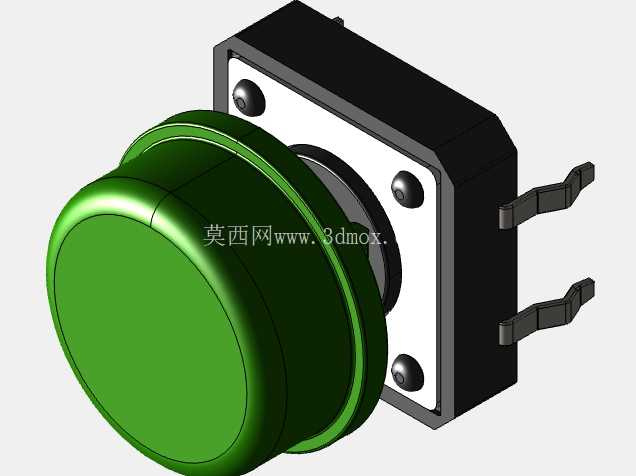

　　开关底座的高度是常规轻触的标准高度，搭配的绿色旋钮帽是圆弧顶面设计，帽体的直径比底座略宽，按压时的接触面积比裸开关大了近三倍，手指按上去不会有硌手的触感，帽体和开关本体的配合是卡扣式结构，不需要额外粘接，对准按压就能卡紧，日常操作拔插也不会脱落，帽体的边缘做了圆弧过渡，没有尖锐的棱角，就算是频繁操作的场景，也不会刮伤手指。从实际应用场景来看，这类带帽轻触开关常用在Arduino的原型验证项目里，比如小型互动装置的触发输入、DIY键盘的单键触发、小型设备的电源复位按键、教学实验里的信号输入控件，不管是学生做课程设计，还是工程师做早期功能验证，都能直接拿来用，不需要自己额外选配按键帽，省了单独匹配帽体尺寸的麻烦。做嵌入式开源硬件的结构适配时，1212规格的轻触开关是最常用的人机交互输入元件之一，这款带绿色旋钮帽的组件，就是专门针对Arduino开发板的外设扩展需求设计的，解决了裸轻触开关按键面太小、操作手感差、容易误触的实际问题。先从安装边界说起，这款开关的底座是标准12mm12mm方形直插结构，四个引脚的间距完全匹配通用洞洞板、PCB原型板的2.54mm标准网格，插装时不需要额外改孔，引脚伸出底座的长度刚好满足波峰焊或者手工焊接的吃锡要求，不会因为引脚过长导致焊盘连锡，也不会因为过短造成焊接强度不足。

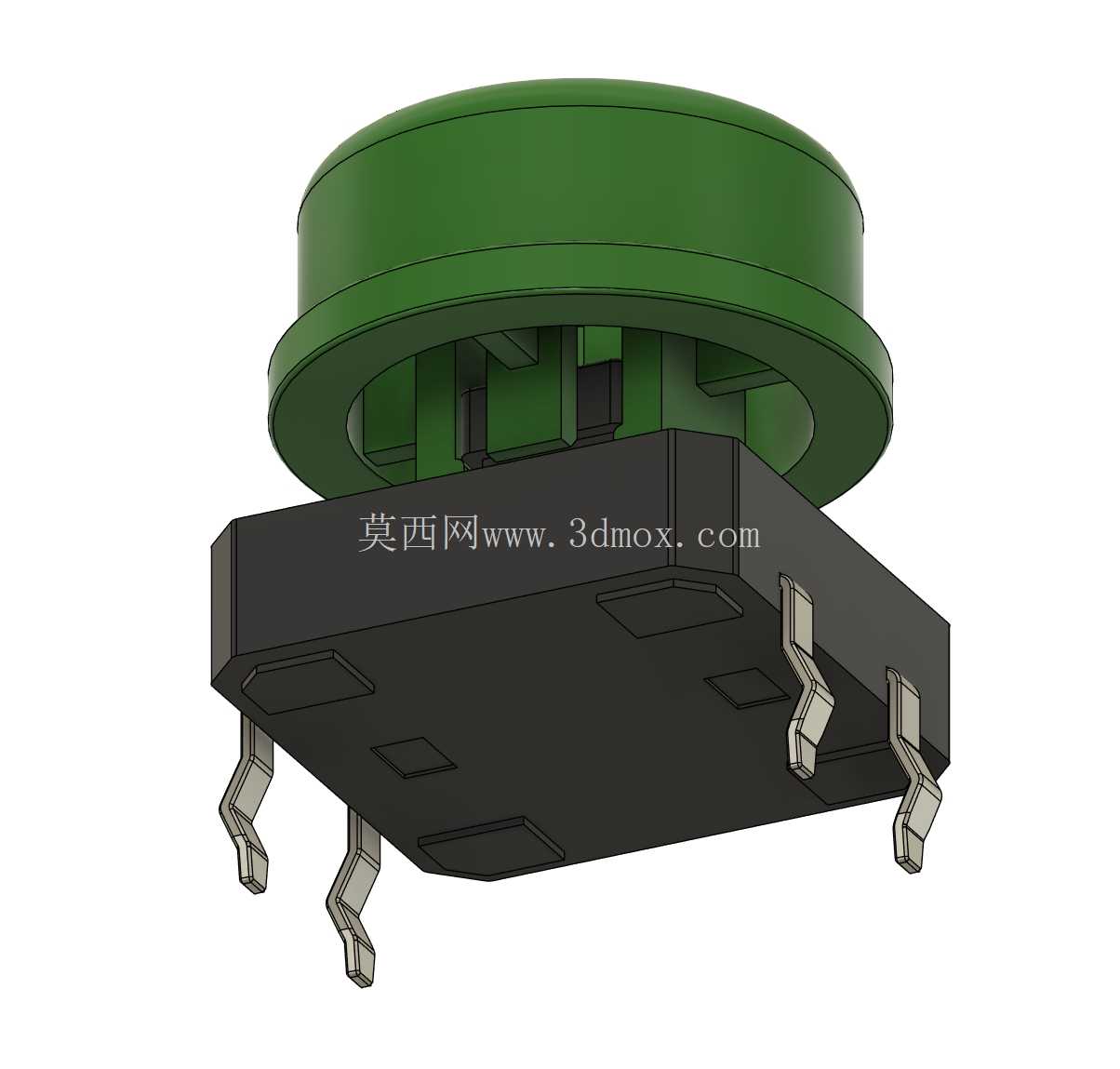

　　设计思路上，这款组件把开关本体和按键帽做了装配整合，建模的时候还原了实际的装配间隙，帽体和开关按键柱之间预留了合理的活动旷量，不会因为建模时零配合导致实际装配出现卡滞，按不动的问题；底座上的四个固定凸点也做了还原，这几个凸点是在PCB焊接时卡在板孔里定位用的，能避免焊接的时候开关本体偏移，保证引脚和焊盘的对中度。开关的按压行程是标准轻触的行程，按下去的触发反馈清晰，不会有绵软的空行程，建模的时候也还原了按压的活动空间，能直观展示按下后帽体的下沉距离，方便结构设计时评估面板的开孔深度，避免面板和帽体之间间隙过小，导致按键按下后卡滞无法回弹。

　　在做设备外壳设计的时候，用这个模型可以直接校核面板开孔的尺寸，帽体的外径决定了面板开孔的最小直径，底座的安装尺寸决定了PCB上开关的摆放位置和周边元件的安全距离，四个引脚的位置也能直接导出到PCB设计里做封装参考，不需要再手动测量尺寸。另外这款组件的结构拆分也很清晰，开关底座、内部触发结构、按键帽都是独立的结构件，做结构设计的时候可以单独导出每个零件做工程图，也能用来做装配干涉检查，比如在设计小型手持设备的时候，可以把这个模型导入到总装配里，检查按键帽和外壳面板的配合间隙，评估按键突出面板的高度是否符合操作习惯，会不会因为突出过高容易被误碰，或者突出过低不好按压。

　　很多人做Arduino项目的时候，经常忽略按键的结构适配，要么选的按键帽和开关不匹配，要么安装的时候位置算错，导致外壳装上去之后按键按不动，或者偏位，用这个整合好的模型，就能在设计阶段把这些问题提前规避掉，不用等到打样回来才发现干涉问题，浪费打样成本和调试时间。从功能特性来说，这款轻触开关是常开型触发，按下时导通，松开就断开，完全匹配Arduino的数字输入口电平检测要求，不需要额外加复杂的外围电路，直插就能用，搭配的绿色帽体辨识度高，在一堆元件里能快速找到功能按键，也可以根据需求更换其他颜色的帽体，不过这款模型里整合的是常用的绿色帽款，足够应对大部分常规项目的需求。建模的时候也考虑了不同软件的适配性，结构的倒角、拔模角度都做了还原，不会出现碎面或者破面的问题，导入到常用的三维软件里都能直接编辑，比如要改帽体的颜色、印字，或者调整底座的安装方式，都能在原有模型基础上修改，不用从零开始建模，能节省不少结构设计的时间。
