14齿与15齿啮合传动直齿圆柱齿轮组

项目分类:齿轮 发布时间:2026-02-28 ID:1143701
  • 14齿与15齿啮合传动直齿圆柱齿轮组
  • 14齿与15齿啮合传动直齿圆柱齿轮组

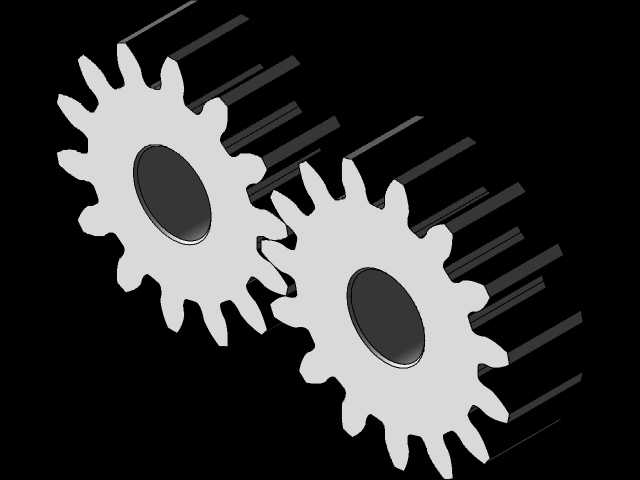

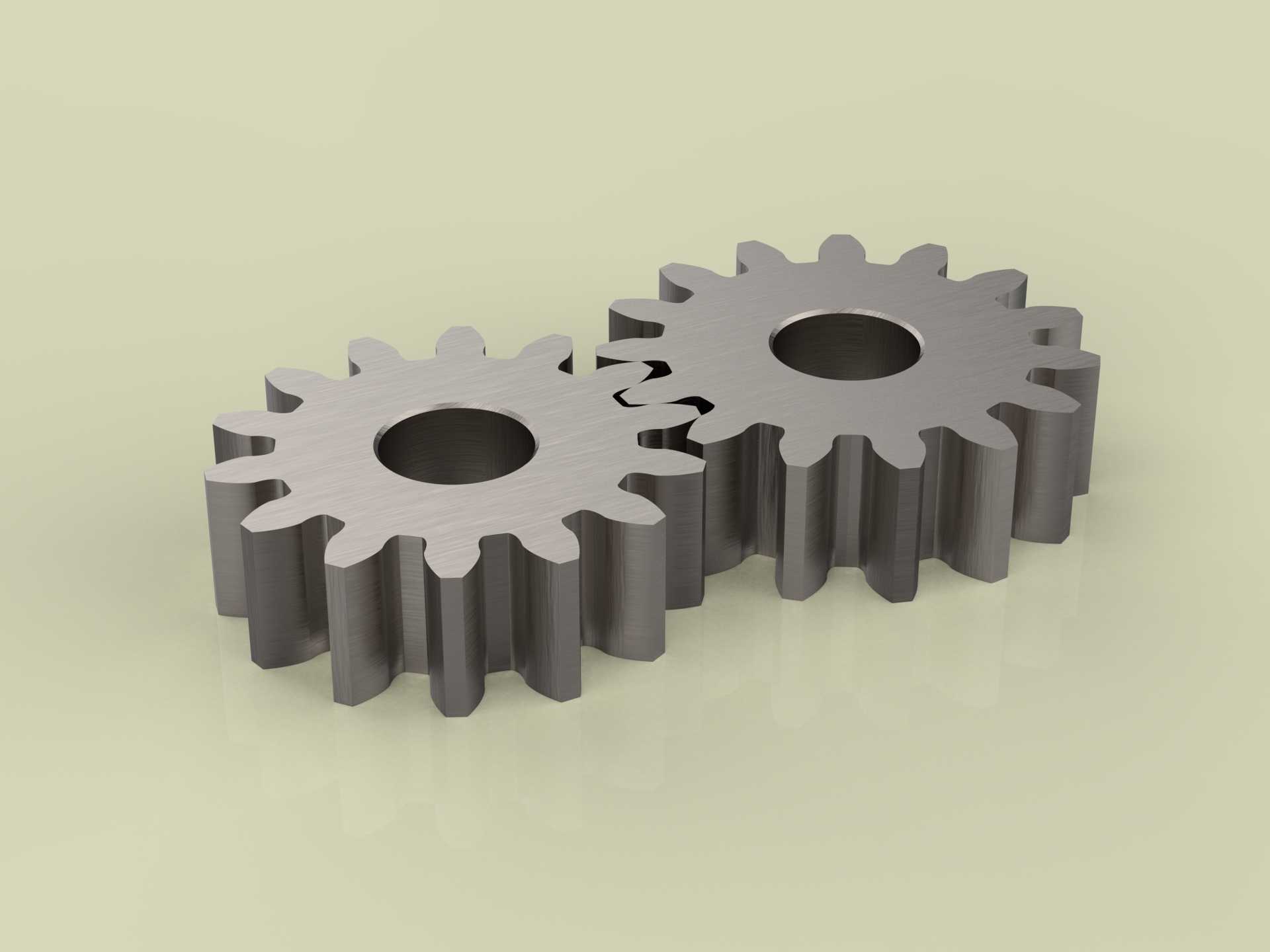

  在中小功率定传动比机械传动场景中,直齿圆柱齿轮是应用最为广泛的基础传动元件,这套14齿与15齿配对的直齿轮组,针对小中心距、紧凑安装空间的传动需求设计,常见于小型输送线的动力分配单元、台式机床的进给传动模块、小型自动化设备的同步传动机构,以及部分轻工机械的转速变换环节。不同于大模数重载齿轮的设计逻辑,这套小齿数差齿轮组在设计阶段优先考虑了传动平稳性与安装适配性,两齿轮采用相同模数设计,齿顶高系数、顶隙系数均取标准值,保证啮合时无齿顶干涉,同时重合度控制在1.2以上,避免单齿啮合区间过长带来的传动冲击与齿面磨损加剧问题。

  从安装边界来看,两齿轮的中心孔采用统一的基准孔径设计,可适配常规的圆轴类安装轴径,轮毂端面与齿面的垂直度公差控制在IT7级,安装时无需额外调整轮毂偏摆即可保证啮合间隙均匀;齿轮的齿宽经过匹配计算,既保证足够的齿面接触强度,又不会因齿宽过大导致轴系负载增加,齿端做了微小的倒角处理,既方便装配时的啮合导入,也能避免齿端锐边在运转过程中产生应力集中。实际应用中,这套齿轮组适合在润滑条件良好的闭式传动箱内使用,也可在低速、低负载的开式传动场景中临时使用,传动过程中无轴向力产生,对支撑轴承的选型要求较低,只需选用常规的深沟球轴承即可满足径向支撑需求。

  设计过程中,针对小齿数齿轮容易出现的根切问题,14齿齿轮采用了适度的正变位修正,既避免了根切带来的齿根强度削弱,也适当优化了齿面的滑动率,让两齿轮的齿面磨损速率趋于一致,延长整套齿轮副的使用寿命;15齿齿轮采用标准齿形设计,与变位后的14齿齿轮啮合时,中心距相比标准中心距有微小增量,可通过调整轴系安装位置补偿,不会影响传动比的准确性。从外形尺寸来看,两齿轮的齿顶圆直径差值很小,安装后外轮廓几乎齐平,方便在紧凑的传动腔体内布置,不会与腔体内壁或周边其他传动元件产生干涉;齿轮的轮毂长度与齿宽匹配,键槽采用标准平键槽设计,可直接选用标准平键实现周向固定,无需额外定制连接件。

  在设备实际运行过程中,这套齿轮组的传动效率可达98%以上,定传动比的特性可以保证输入端与输出端的转速同步精度,适合对转速比有严格要求的同步传动场景,比如小型包装设备的送料辊传动、3D打印机的挤出机构传动、小型工装夹具的动力传递环节。不同于斜齿轮的轴向力问题,直齿轮的受力全部沿径向分布,轴系的结构设计可以更简单,支撑结构的加工难度也更低,对于小批量设备的研发试制来说,这套齿轮组的建模精度可以直接用于后续的工程图生成与加工工艺编制,齿形部分的建模严格按照渐开线齿廓生成,齿根过渡曲线采用标准圆角,可直接导入有限元分析软件进行齿面接触应力与齿根弯曲应力的校核,无需额外修正齿形参数。在装配调试环节,只需保证两齿轮的轴线平行度误差在允许范围内,啮合侧隙调整到标准值,即可实现平稳运转,运转过程中的噪声水平相比交错轴传动元件更低,适合对运行噪声有一定要求的桌面级设备使用。
