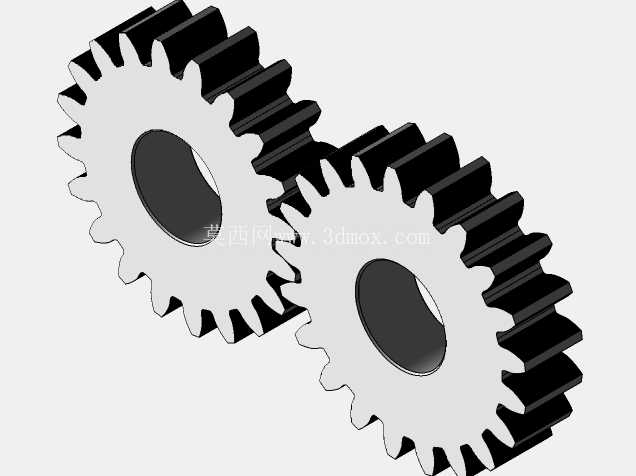

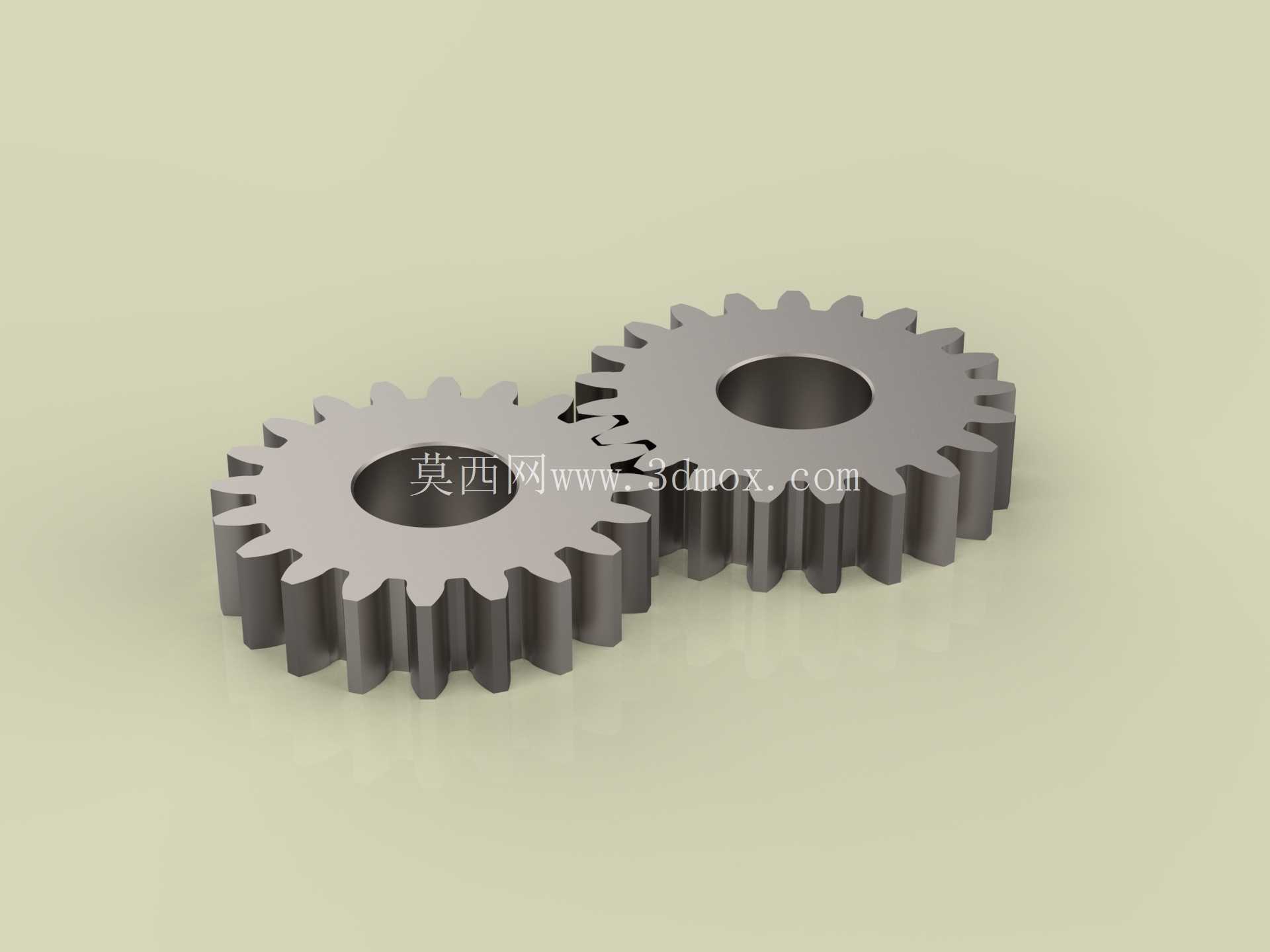

20齿与21齿配对啮合正齿轮结构

在轻载传动的小型自动化工位、桌面级输送机构、3D打印设备送料模组以及小型教具传动演示装置中，配对啮合的正齿轮是最基础也最常用的动力传递单元，本次涉及的20齿与21齿配对正齿轮，就是针对小中心距、定传动比工况设计的直齿啮合副。从实际应用场景来看，这类齿数接近的配对齿轮，很少用于大扭矩重载的传动链路，更多出现在对传动平稳性有一定要求、安装空间紧凑的轻载场景，比如小型分拣设备的拨轮驱动、实验室小型搅拌装置的动力传递、教学用传动演示台的变速单元，还有部分消费级电子设备的内部传动结构中，这类齿数差为1的配对齿轮，在特定安装条件下还能实现较小的回差控制，适合对传动精度有基础要求的往复运动工位。

从功能特性来看，两个齿轮均采用标准直齿圆柱齿形设计，齿向与齿轮轴线平行，啮合过程中不存在轴向力，支撑轴承仅需承受径向载荷，能大幅简化支撑结构的设计难度，降低安装座的加工精度要求。20齿与21齿的齿数搭配，传动比为1.05，属于微增速或者微减速的传动配对，在实际使用中可以根据动力输入位置的不同，实现小幅度的转速调整，不会像大传动比齿轮副那样带来明显的扭矩变化，适合需要匹配前后级转速差、同时不希望改变扭矩输出特性的链路。齿形部分采用标准渐开线齿廓设计，啮合重合度处于合理区间，轮齿交替啮合过程中载荷传递平稳，不会出现明显的啮合冲击，在额定转速范围内运行时的振动和噪声都能控制在较低水平，适合对运行噪音有要求的桌面级设备场景。

从设计思路层面，这类配对齿轮的建模首先要确定基准齿形参数，匹配通用的模数标准，保证两个齿轮的模数、压力角完全一致，这是实现正确啮合的核心前提。齿数选择20和21，一方面是避开了根切临界齿数，不需要进行齿形变位就能保证齿根强度，简化了加工和建模的流程，降低生产制造的成本；另一方面，两个齿数互为质数，在长期运行过程中，每个轮齿都能和配对齿轮的所有轮齿依次啮合，能让轮齿的磨损更加均匀，避免固定齿对啮合带来的局部磨损加剧问题，有效延长齿轮副的整体使用寿命。齿轮中心的安装孔采用标准通孔设计，孔的尺寸匹配常用的微型传动轴径，孔与齿顶圆、齿根圆的同轴度公差控制在合理范围，保证安装后不会出现偏心转动的问题，减少运行过程中的径向跳动。齿轮的端面设计有足够的厚度，保证轮齿的齿宽满足轻载工况下的强度要求，不会因为传递扭矩出现轮齿变形或者断裂的问题，同时齿宽也不会过大，避免不必要的材料浪费和安装空间占用。

从外形尺寸与安装边界来看，两个齿轮因为齿数接近，齿顶圆直径相差很小，安装时的中心距可以通过标准中心距公式计算得出，在实际结构设计时，安装座的中心距公差可以按照常用的IT7级精度控制，既能保证啮合间隙处于合理范围，不会出现卡滞或者间隙过大的问题，也不会给安装座的加工带来过高的成本压力。齿轮的轴向安装尺寸由齿宽决定，设计安装位时只需要预留出略大于齿宽的轴向空间，加上轴用挡圈或者紧定螺钉的安装位置即可，不需要额外预留过多的冗余空间。安装孔的键槽或者紧定螺钉位可以根据实际使用的轴连接方式调整，本次模型的基础结构预留了足够的加工余量，后续可以根据具体的扭矩传递需求，选择合适的轴连接形式，不需要对齿形部分做任何修改。在实际装配时，只需要保证两个齿轮的轴线平行，端面处于同一平面，就能实现顺畅的啮合传动，对安装人员的技能要求较低，适合批量装配的小型设备生产场景。另外，这类标准齿形的正齿轮可以适配多种加工工艺，不管是注塑加工、3D打印还是小型铣床切削加工，都能快速加工出合格的零件，不需要特殊的定制刀具，能有效缩短产品的开发周期，降低小批量试制的成本。
