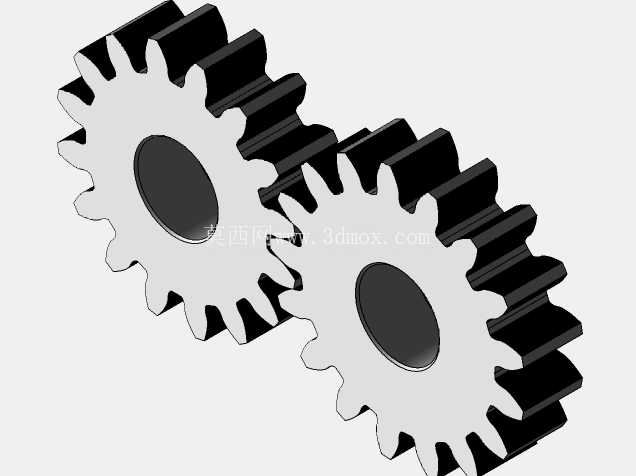

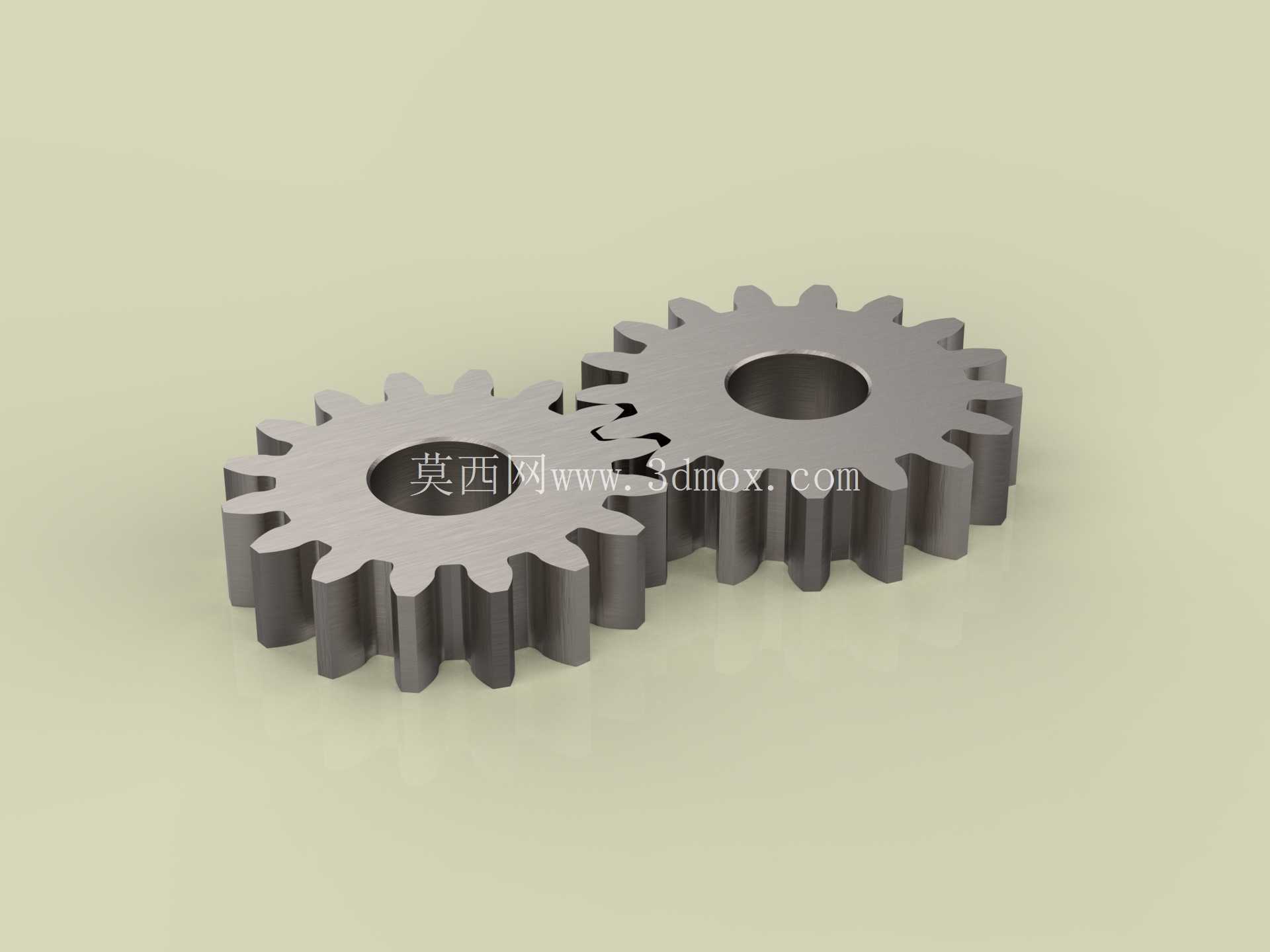

16齿与17齿配对啮合正齿传动轮结构

这组配对正齿轮在常规中小功率定传动比工况里的适配性很广，从轻型输送线的动力传递单元，到小型工装夹具的分度驱动结构，再到民用机电产品的减速增扭模块，都能看到这类少齿数差正齿轮的应用场景。做这类配对齿轮的结构设计时，首先要卡准的是啮合侧隙的合理区间，侧隙过小会导致轮齿啮合卡滞，高速运转时容易出现齿面胶合、温升过快的问题，侧隙过大则会带来传动回差，在需要精准分度的工位上直接影响定位精度，16齿与17齿的齿数差属于小齿数差配对，设计时要优先保证重合度处于1.2以上的合理区间，避免单齿啮合占比过高带来的齿面载荷集中问题。

从结构特性来看，这两款齿轮都采用直齿圆柱齿形设计，没有螺旋角带来的轴向分力，配套的支撑轴承不需要额外承受轴向载荷，能简化支撑端的结构设计，降低整体装配的复杂度。轮齿的齿向误差、齿形公差都需要匹配对应精度等级的要求，在常规的通用传动场景下选8级精度即可满足使用需求，如果是用在进给分度这类对传动精度有要求的场景，则需要提升到7级精度，同时对齿面做高频淬火处理，提升齿面的耐磨性能，延长连续运转的使用寿命。

实际选型应用时，要注意安装中心距的边界尺寸，这组齿轮的中心距是两个齿轮分度圆半径之和，加工安装时的中心距偏差需要控制在公差带范围内，偏差过大会导致啮合角偏离设计值，要么出现齿顶干涉，要么导致啮合接触面积不足，齿面局部载荷过大出现点蚀问题。齿轮的内孔是安装配合面，根据传递扭矩的大小可以选择平键连接或者花键连接，平键连接适合中小扭矩的常规传动场景，加工装配都更简便，花键连接则适合大扭矩、需要频繁拆装的工况，对中性更好，能承受更大的交变载荷。

在三维建模过程中，这类配对齿轮的齿形绘制需要严格按照渐开线生成逻辑来做，不能用近似圆弧替代渐开线齿廓，否则在做运动仿真时会出现啮合干涉、传动比波动的问题，和实际加工后的啮合状态偏差过大，失去建模校验的意义。建模时还要注意齿根过渡圆角的处理，圆角过小会导致齿根处的应力集中系数过高，齿轮受载时容易在齿根位置出现疲劳断裂，合理的齿根圆角能分散齿根弯曲应力，提升齿轮的抗冲击能力。

这类少齿数正齿轮在实际使用中，因为没有轴向力，运转时的噪音相比斜齿轮会略高，所以适合用在对噪音控制要求不极端苛刻的工业传动场景，润滑方式根据运转速度选择即可，低速工况可以采用脂润滑，维护周期更长，高速工况则需要采用油浴润滑或者喷油润滑，及时带走啮合产生的热量，降低齿面磨损。装配时要保证两个齿轮的端面平行度，避免出现轮齿偏载，也就是常说的“啃齿”问题，一旦出现偏载，齿面的接触痕迹会集中在齿宽的一侧，短时间内就会出现异常磨损，甚至断齿。

从安装边界来看，齿轮的齿顶圆尺寸是外围结构设计的重要参考，周边的防护壳、相邻的结构件都要和齿顶圆保留足够的安全间隙，避免运转过程中出现结构刮碰，同时齿轮的轮毂长度要和支撑轴的配合长度匹配，保证装配后齿轮不会出现轴向窜动，如果是需要轴向定位的场景，可以在轴上加工轴肩，或者加装轴用挡圈来限制齿轮的轴向位置，保证啮合位置始终处于设计的齿宽范围内。
