12齿与13齿配对啮合正齿轮结构

在小型精密传动机构的设计选型过程中，少齿数配对正齿轮的应用场景覆盖了从微型减速模组、小型电动工具传动端、精密仪器进给机构到消费电子内部传动结构的多个细分领域，这类齿数接近的配对齿轮，往往用于对传动比精度要求较高、安装中心距受限的紧凑空间内，相比常规大齿数差的齿轮组，相近齿数的正齿轮啮合时单齿负载分布更均匀，滑动率差值更小，在长期连续运转工况下的齿面磨损速率更一致，能有效延长整套传动副的维护周期。

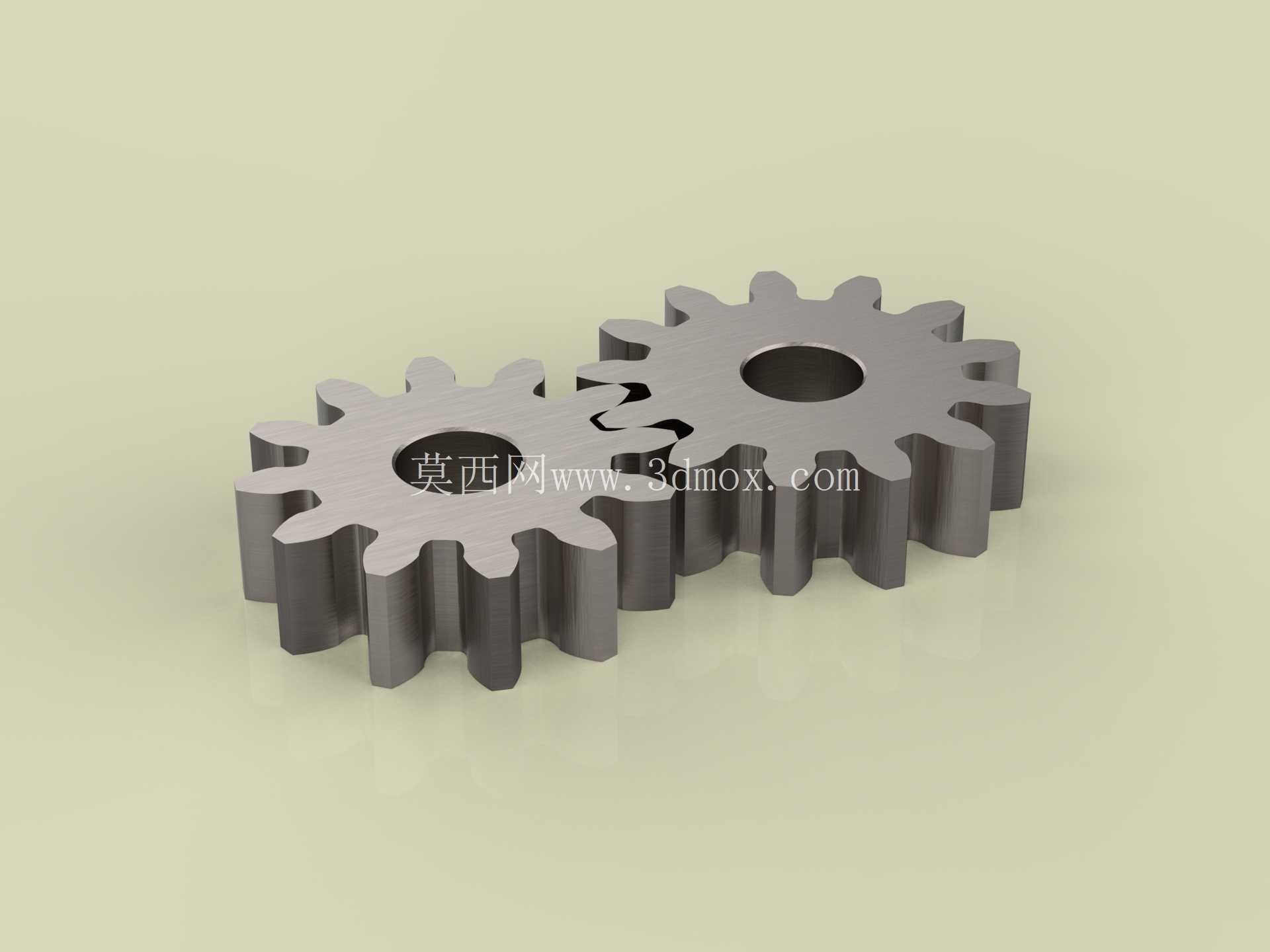

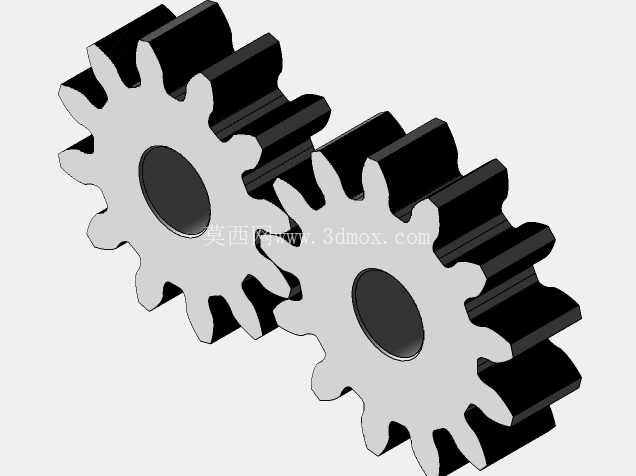

这套12齿与13齿的正齿轮采用标准渐开线齿形设计，齿顶高、齿根圆角参数均按照通用机械传动的公差要求设定，齿向无修形，适合平行轴直齿传动的安装场景，不需要额外的轴向力抵消结构，安装时仅需要保证两轴的平行度公差在允许范围内，即可实现平稳啮合。从实际使用的角度看，12齿齿轮作为小齿数主动轮时，不会出现根切问题，齿根强度满足中小扭矩传递的需求，配对的13齿齿轮作为从动轮时，传动比为13:12，属于接近1:1的增速或减速传动，适合需要微调转速、不改变传动方向的紧凑传动链路中，比如小型输送线的辊筒端传动、精密旋钮的阻尼传动结构、小型阀门的执行端传动等场景，都能看到这类相近齿数正齿轮的应用。

在建模逻辑上，这套齿轮的齿形生成严格遵循渐开线生成原理，先确定基圆、分度圆、齿顶圆、齿根圆的基准尺寸，再通过齿廓方程生成单齿齿形，阵列后完成齿根圆角的过渡处理，保证齿面与齿根的衔接处无应力集中的尖锐棱角，齿轮中心的安装孔为标准光孔设计，可根据实际安装需求加工键槽或顶丝孔，适配不同直径的传动轴。齿轮的厚度参数按照常规中小扭矩传动的刚性要求设定，既不会因为厚度过大增加不必要的转动惯量，也不会因为厚度过小导致齿面接触强度不足，在额定负载下的齿面接触应力、齿根弯曲应力均能满足通用工况的使用要求。

从安装边界来看，两齿轮啮合的标准中心距由两个齿轮的分度圆半径之和确定，安装时中心距的公差需要控制在合理范围内，中心距过大会导致齿侧间隙过大，传动过程中出现冲击和回差，中心距过小则会导致啮合过紧，齿面磨损加剧，甚至出现卡滞无法转动的问题。两轴的平行度误差需要控制在分度圆柱面的母线公差范围内，避免出现轮齿一端接触的偏载问题，长期偏载运转会导致轮齿局部磨损过快，甚至出现断齿故障。在实际装配过程中，需要在齿面涂抹适配的润滑脂，根据运转转速选择不同粘度的润滑介质，高速工况下选用低粘度润滑脂减少粘滞阻力，低速重载工况下选用高粘度润滑脂提升齿面油膜强度，减少金属直接接触的磨损。

这类少齿数配对正齿轮的设计难点在于平衡齿根强度与啮合重合度，12齿的直齿轮如果采用标准齿形参数不做变位的话，很容易出现根切问题，削弱齿根的弯曲强度，所以在设计时需要合理选择变位系数，既避免根切，又保证啮合时的重合度满足连续传动的要求，不会出现传动中断的冲击问题。13齿齿轮与12齿齿轮配对时，变位系数需要做匹配调整，保证两齿轮啮合时的齿顶间隙符合标准要求，不会出现齿顶与对方齿根干涉的问题。在实际应用中，这类齿轮常采用45号钢调质处理作为毛坯，加工后齿面高频淬火提升硬度，也有部分低负载场景采用POM、尼龙等工程塑料注塑成型，用于噪音要求低、负载较小的消费电子或小型家电传动结构中，金属材质的齿轮适合传递扭矩较大、运转寿命要求高的工业场景，塑料材质的齿轮则具备自润滑、噪音低、重量轻的优势，适合民用消费类产品的内部传动。

在三维建模过程中，这类齿轮的模型需要严格还原齿形的渐开线轮廓，不能采用近似圆弧代替渐开线，否则在做运动仿真时会出现啮合干涉、传动比不准确的问题，影响后续的结构校验和装配模拟。模型的端面、安装孔、齿顶圆、齿根圆的同轴度公差需要在建模时通过基准约束保证，确保后续导出工程图时的尺寸标注基准统一，方便加工环节的工艺制定。对于结构设计从业者来说，这类标准配对齿轮的模型可以直接复用在同中心距、同传动比需求的传动结构中，只需要根据实际的扭矩需求调整齿轮厚度、安装孔尺寸和键槽规格，不需要重新进行齿形设计，能大幅缩短结构设计的周期，减少重复建模的工作量。在选型时需要注意，正齿轮仅适合平行轴之间的传动，不能用于交错轴或相交轴的传动场景，如果有空间交错的传动需求，则需要更换为锥齿轮或蜗轮蜗杆等其他传动形式，不能强行使用正齿轮进行非平行轴的传动，否则会出现严重的齿面磨损和传动卡滞问题。
