单轮牵引式摩托车运载拖车结构设计

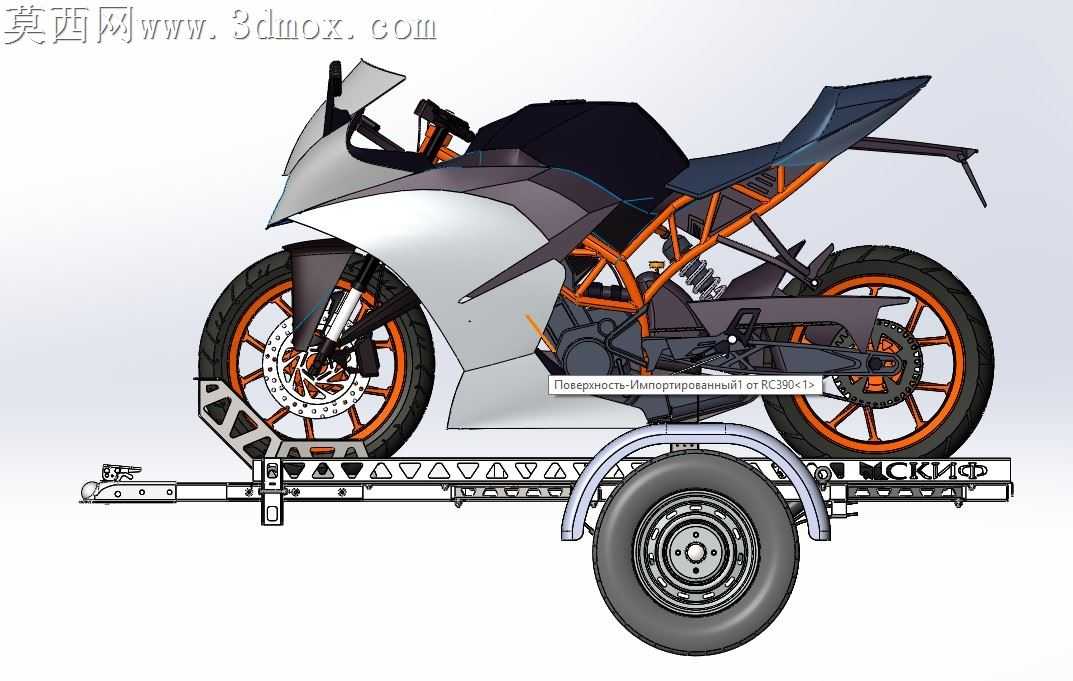

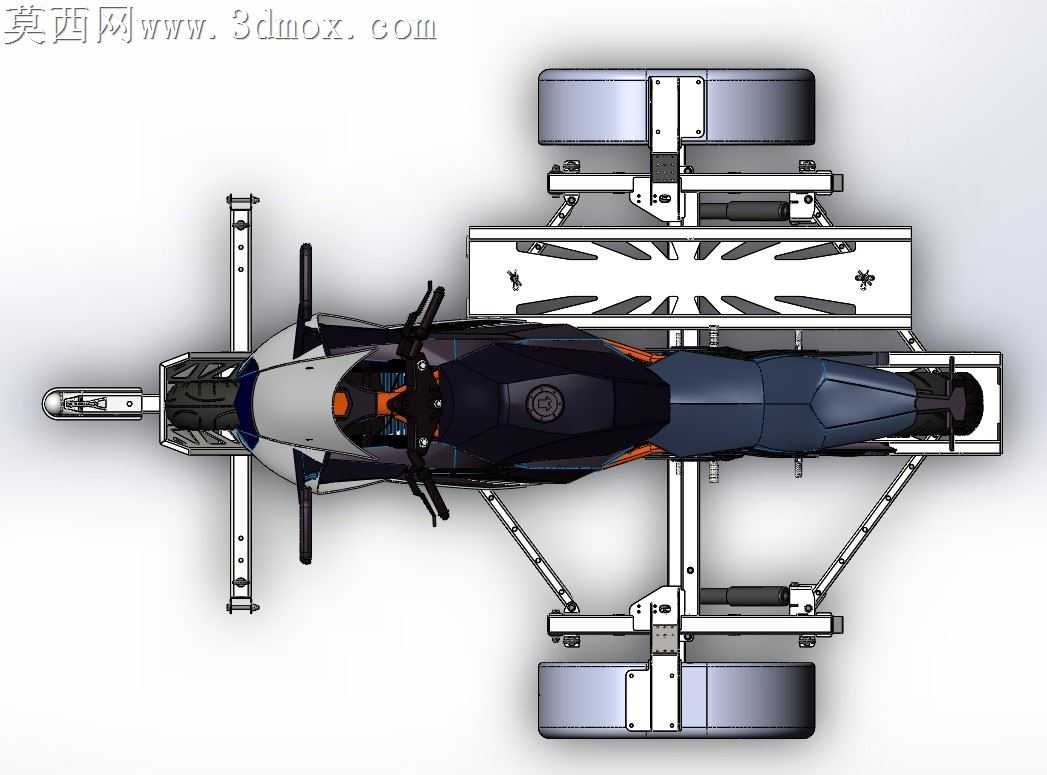

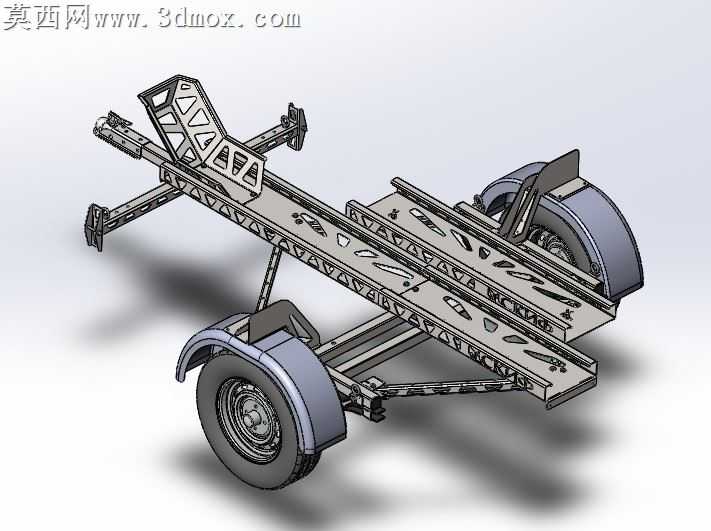

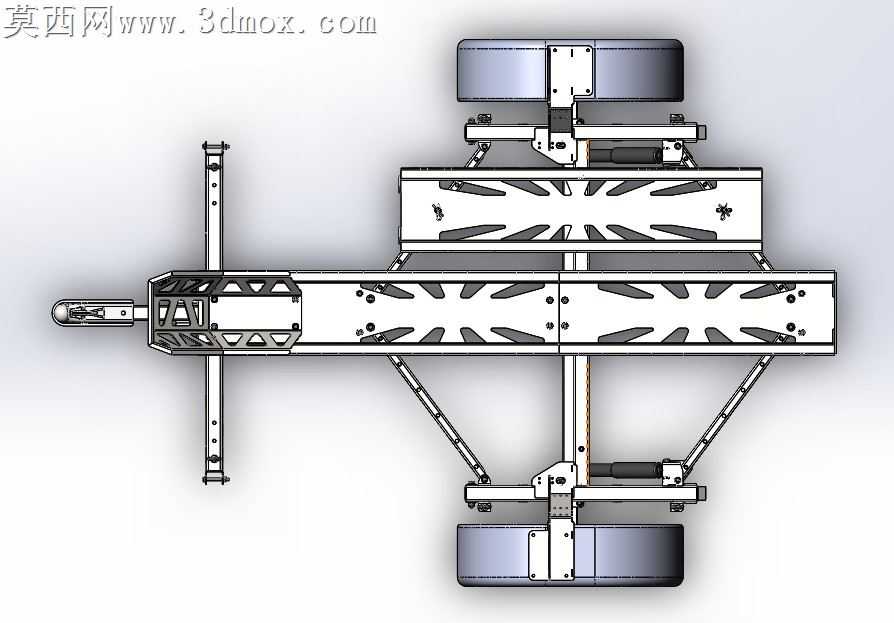

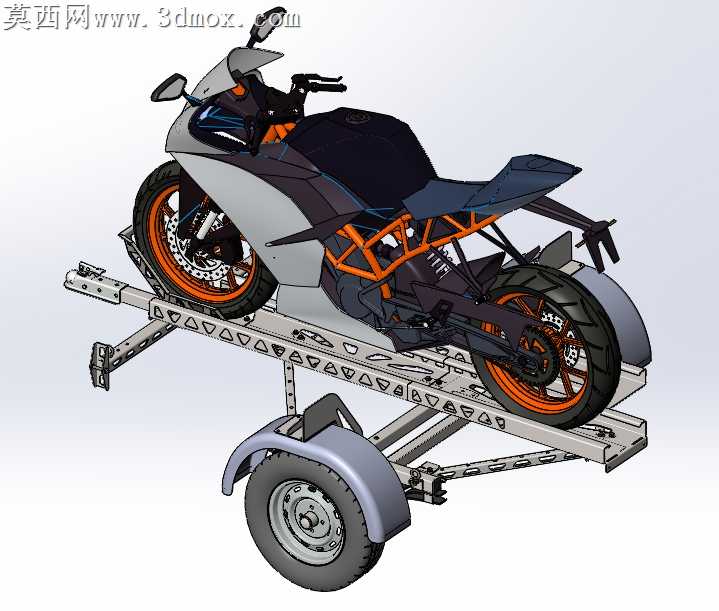

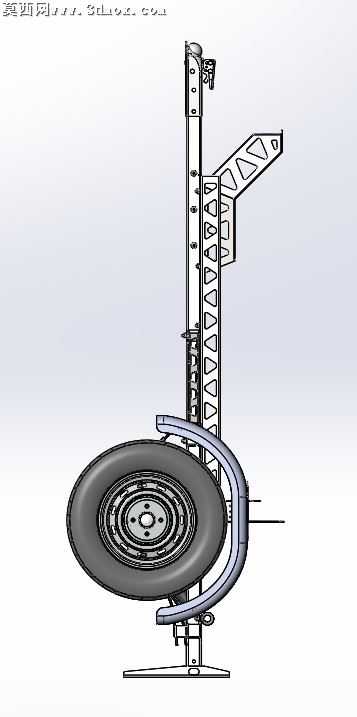

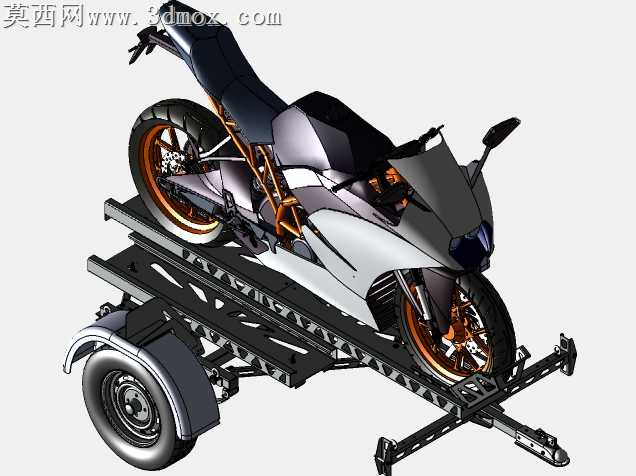

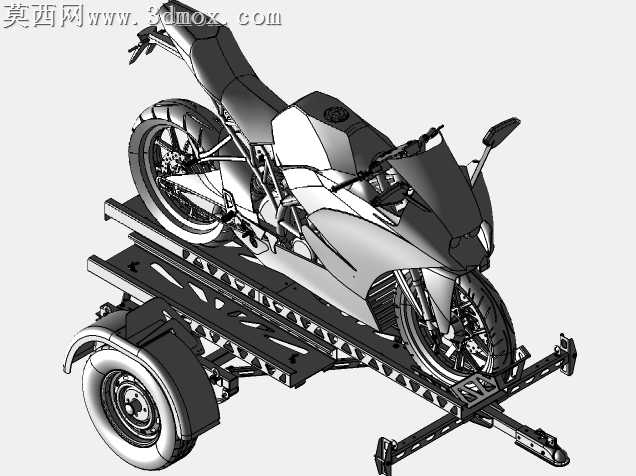

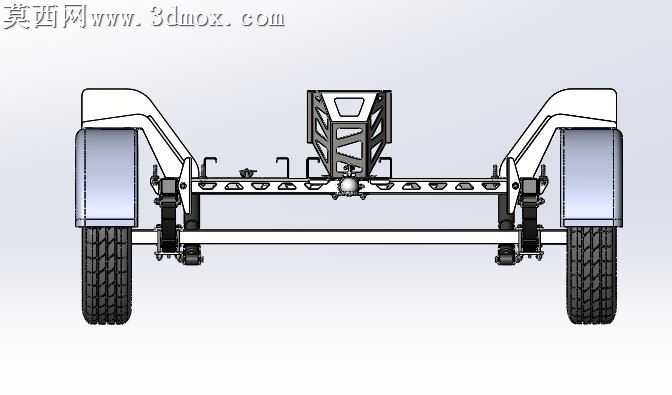

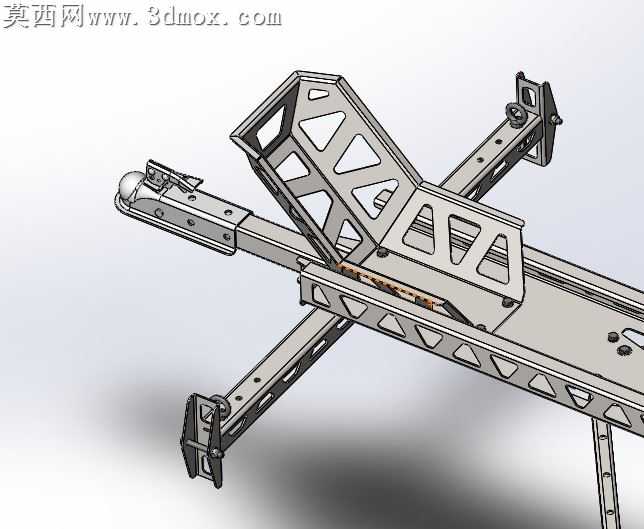

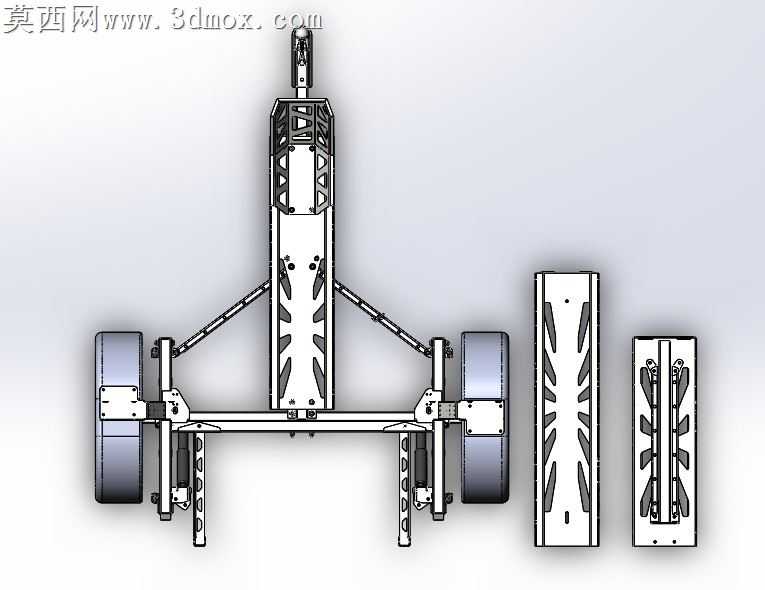

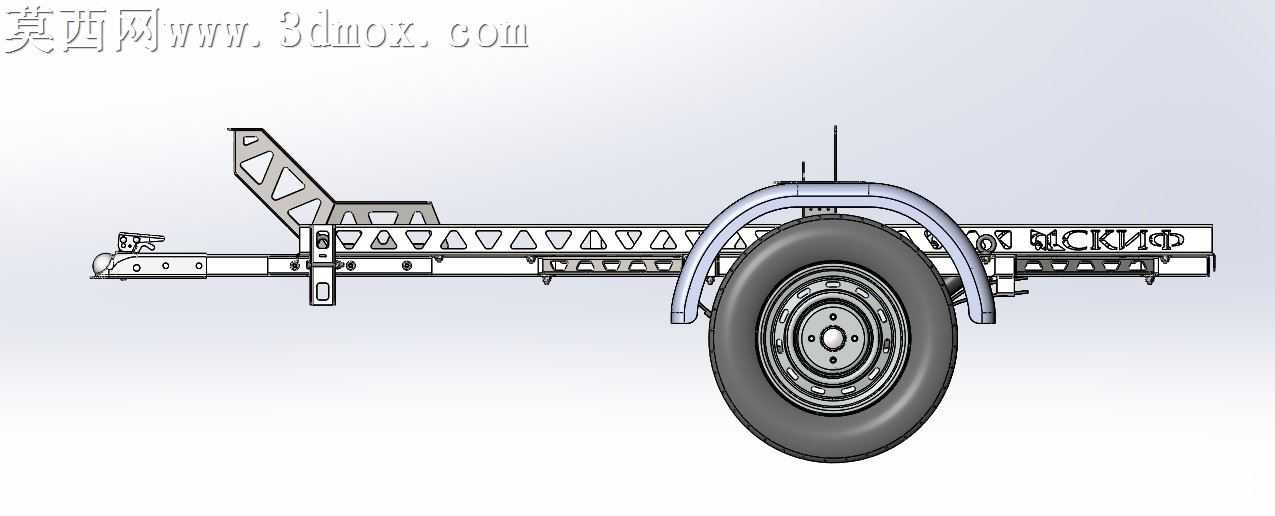

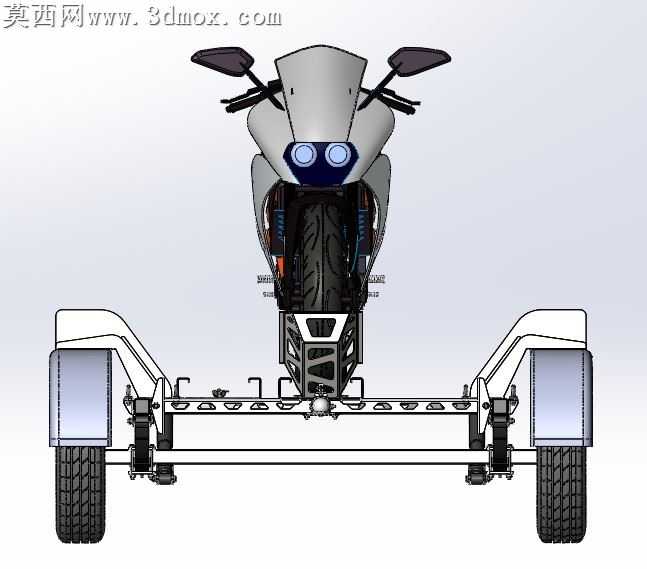

该作品为单轮牵引式摩托车运载拖车的三维设计模型，整体建模过程严格遵循实际拖挂运载的功能需求，在三维软件环境中完成全参数化的零件建模与虚拟装配，所有结构件均按照真实钣金加工、型材焊接的工艺逻辑进行搭建，确保模型可直接对接生产加工环节。模型主体承载框架采用镂空减重的桁架式结构设计，在框架主梁上预制多组三角形减重孔，在保证整体结构抗弯、抗扭强度的前提下，最大限度降低拖车自身整备质量，减少牵引行驶过程中的动力损耗。承载平台表面设置多组可调节的限位固定点位，可适配不同轴距、不同轮径的运动型摩托车固定需求，前轮卡位装置可根据摩托车前轮尺寸调整夹持宽度，配合绑带固定点位可实现运输过程中摩托车的稳固限位，避免行驶过程中车辆移位。拖车行走部分采用单轮布局设计，匹配带阻尼减震的独立轮轴结构，轮拱挡泥板采用曲面建模完成流畅的造型设计，既可以阻挡行驶过程中车轮带起的泥水飞溅到运载的摩托车车身，也通过曲面弧度优化降低了行驶过程中的风阻系数。前端牵引连接结构设置多维度铰接机构，可适配牵引车辆行驶过程中的上下颠簸、左右转向的角度变化，避免牵引过程中出现结构硬连接导致的应力断裂问题。渲染阶段针对不同部件匹配了对应真实材质，金属框架部分赋予磨砂镀锌钢材材质，车轮部分还原橡胶轮胎的哑光质感与金属轮毂的金属光泽，挡泥板部分赋予亮面烤漆材质，车架上的橙色管架部分还原金属管材的磨砂漆面效果，整体渲染效果贴近真实产品的视觉表现。设计过程中充分考虑了拖车的使用场景，整体结构紧凑，牵引行驶时转向灵活，停靠时可通过前端的支撑支腿实现独立停放，无需额外支撑装置即可保持水平稳定，承载平台的高度经过多轮参数调整，既保证摩托车推行上下的便利性，也避免行驶过程中平台过低出现剐蹭路面的问题，所有连接部位的紧固件均按照标准件库选型建模，装配关系完全符合机械装配规范，不存在结构干涉问题。
