舵机驱动齿轮连杆式机械夹持器结构

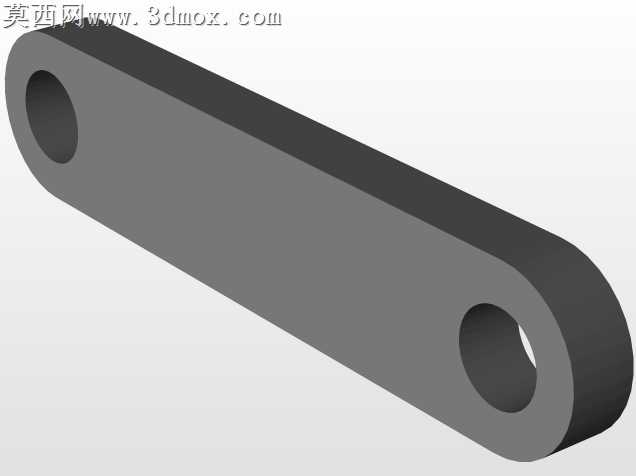

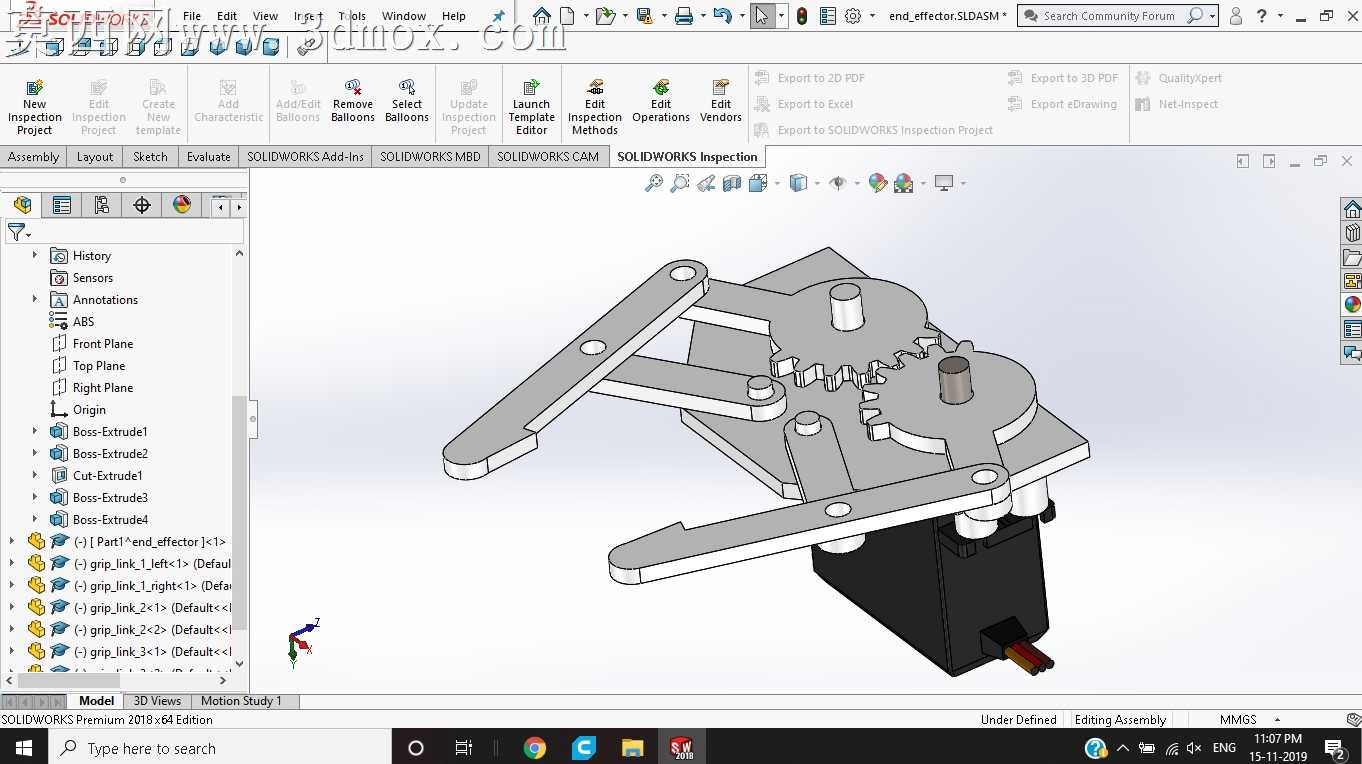

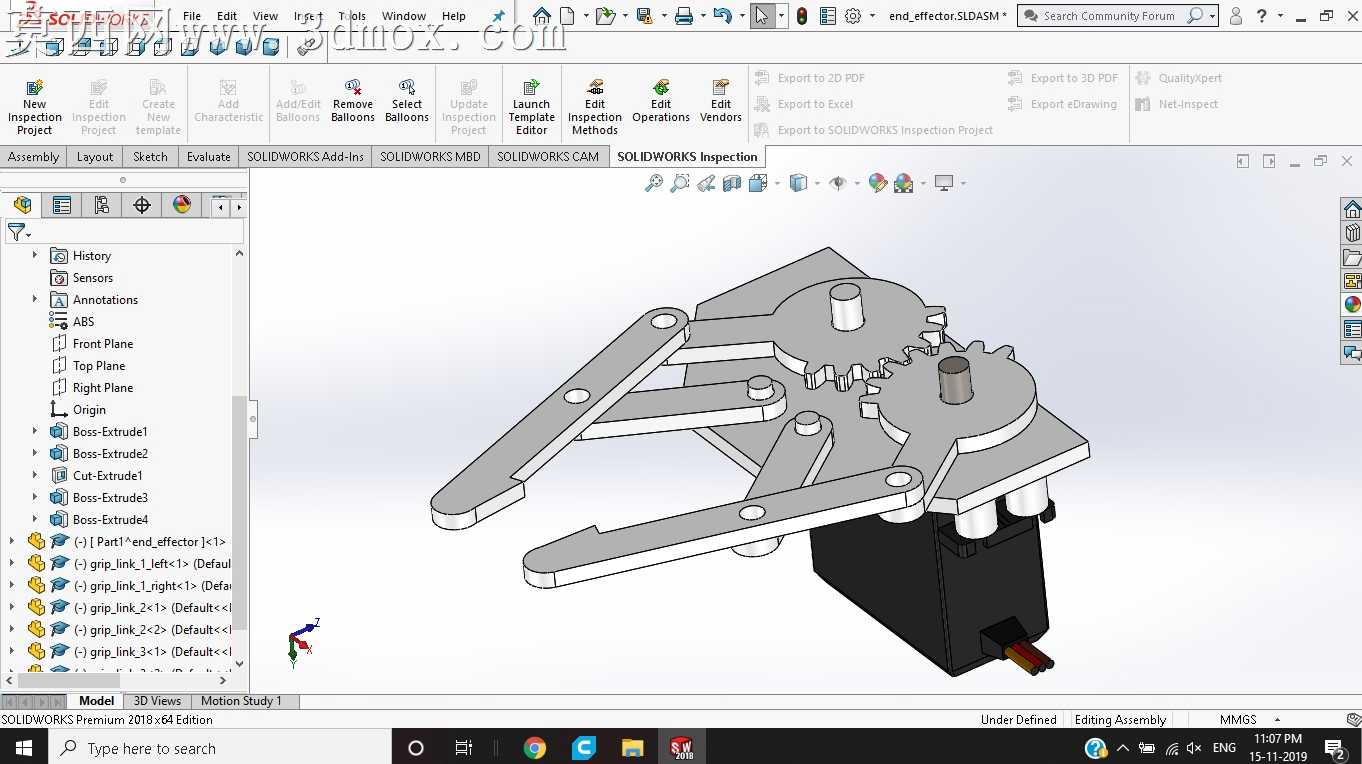

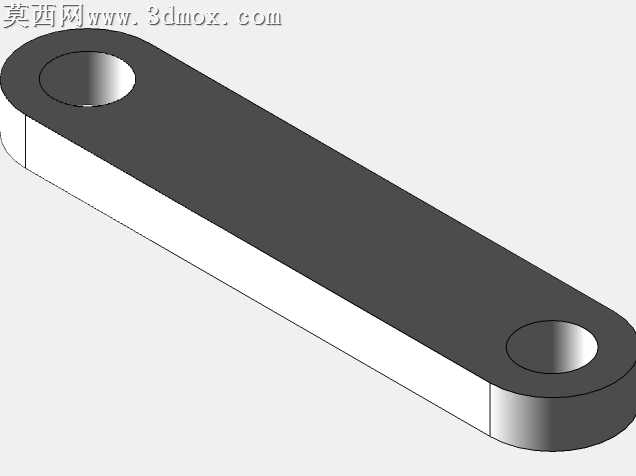

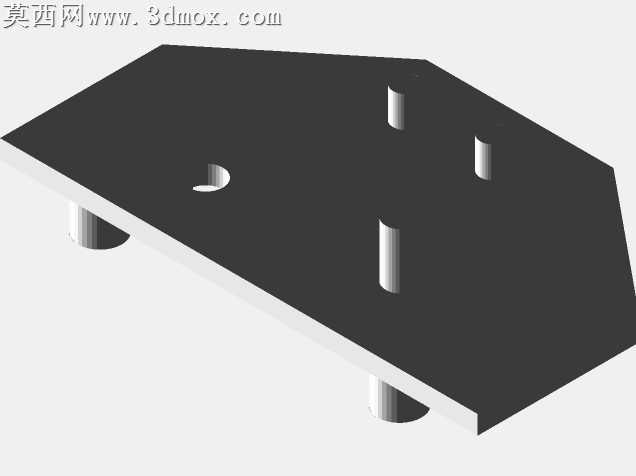

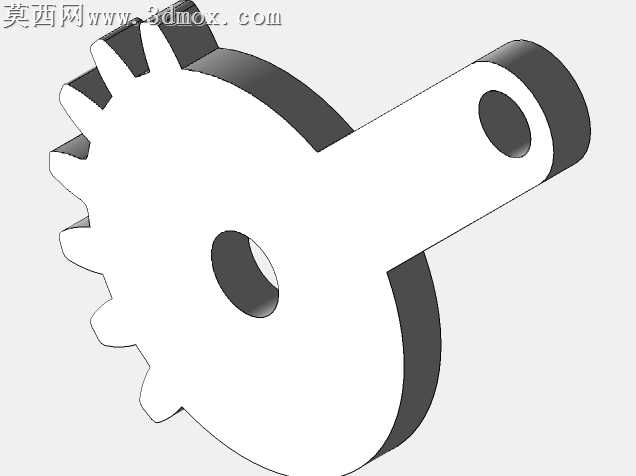

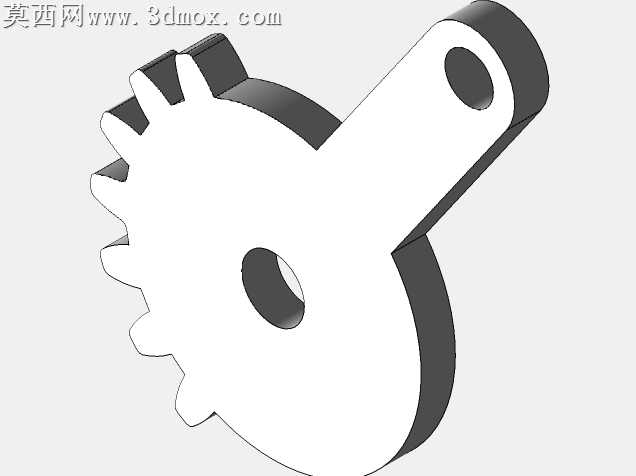

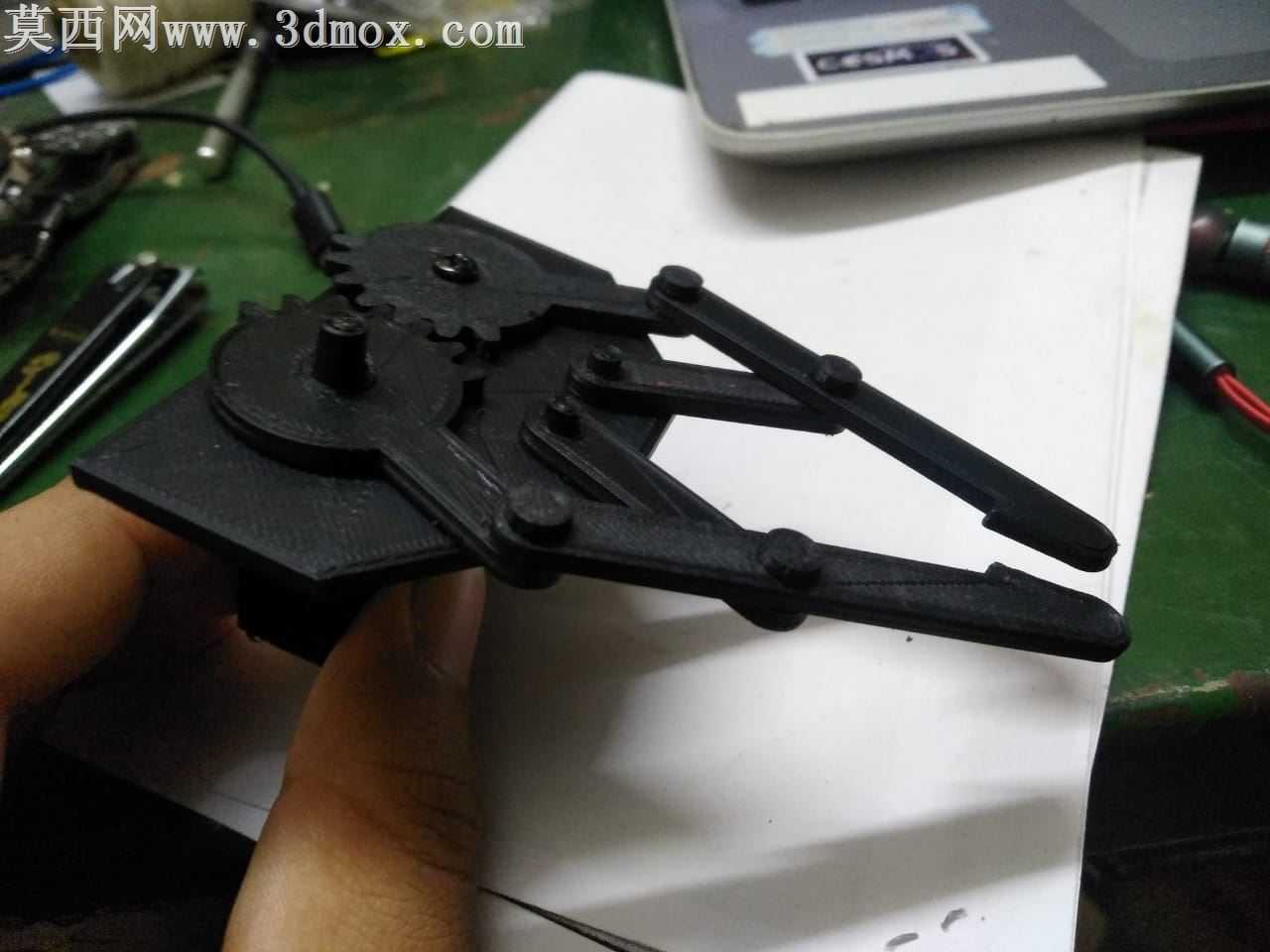

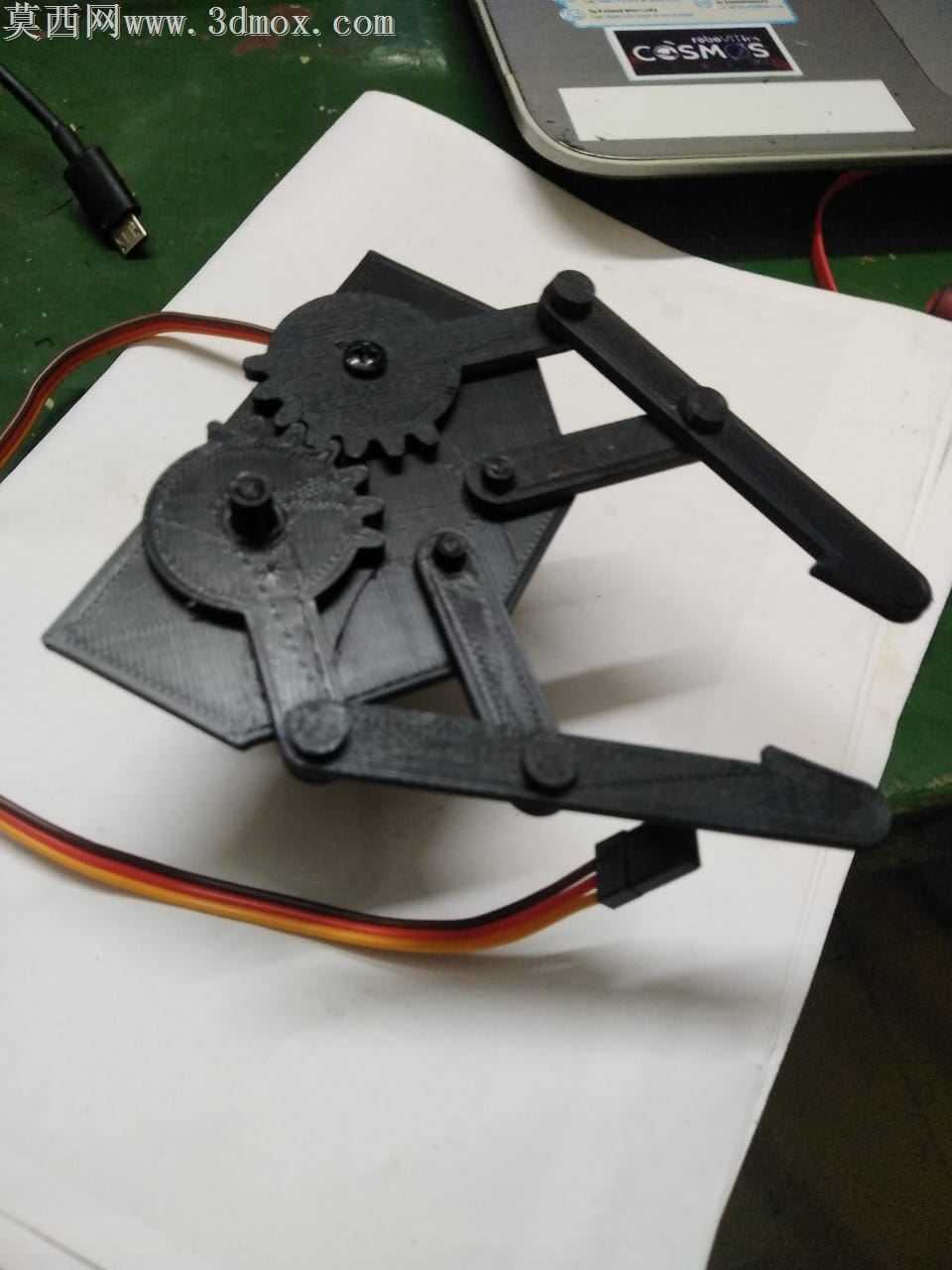

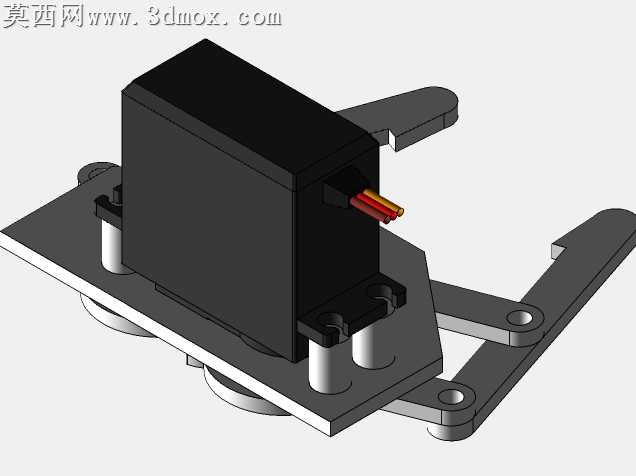

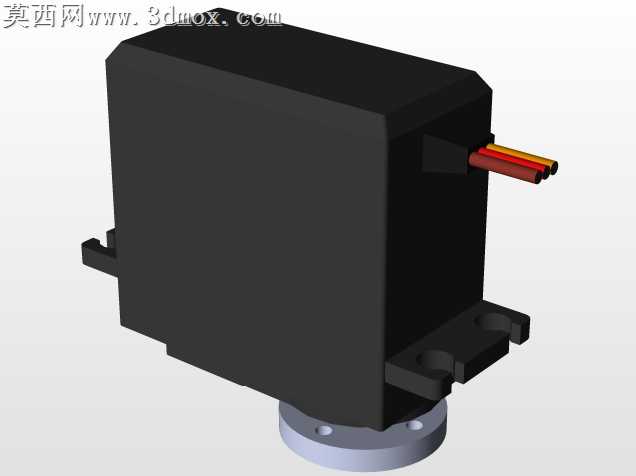

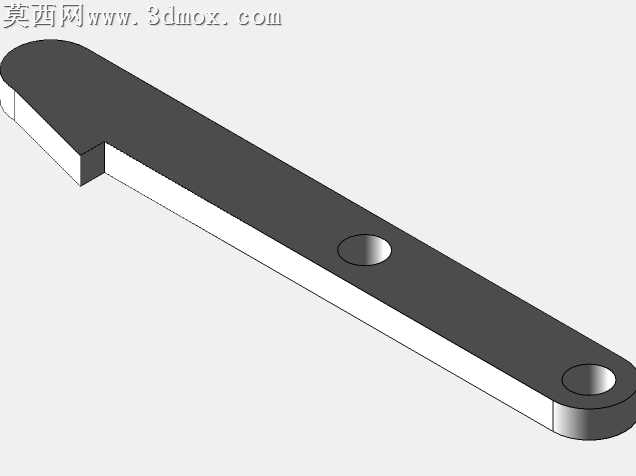

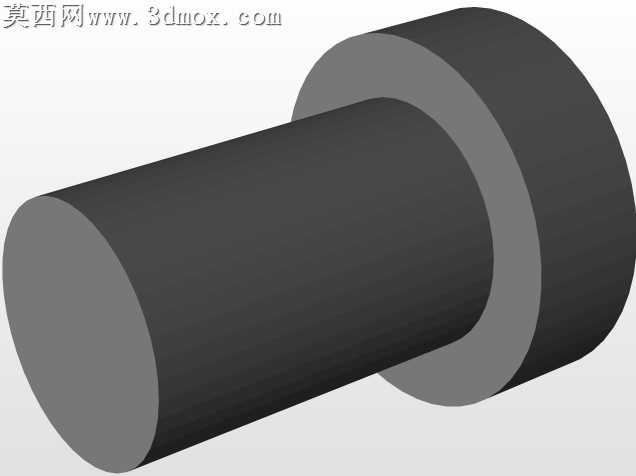

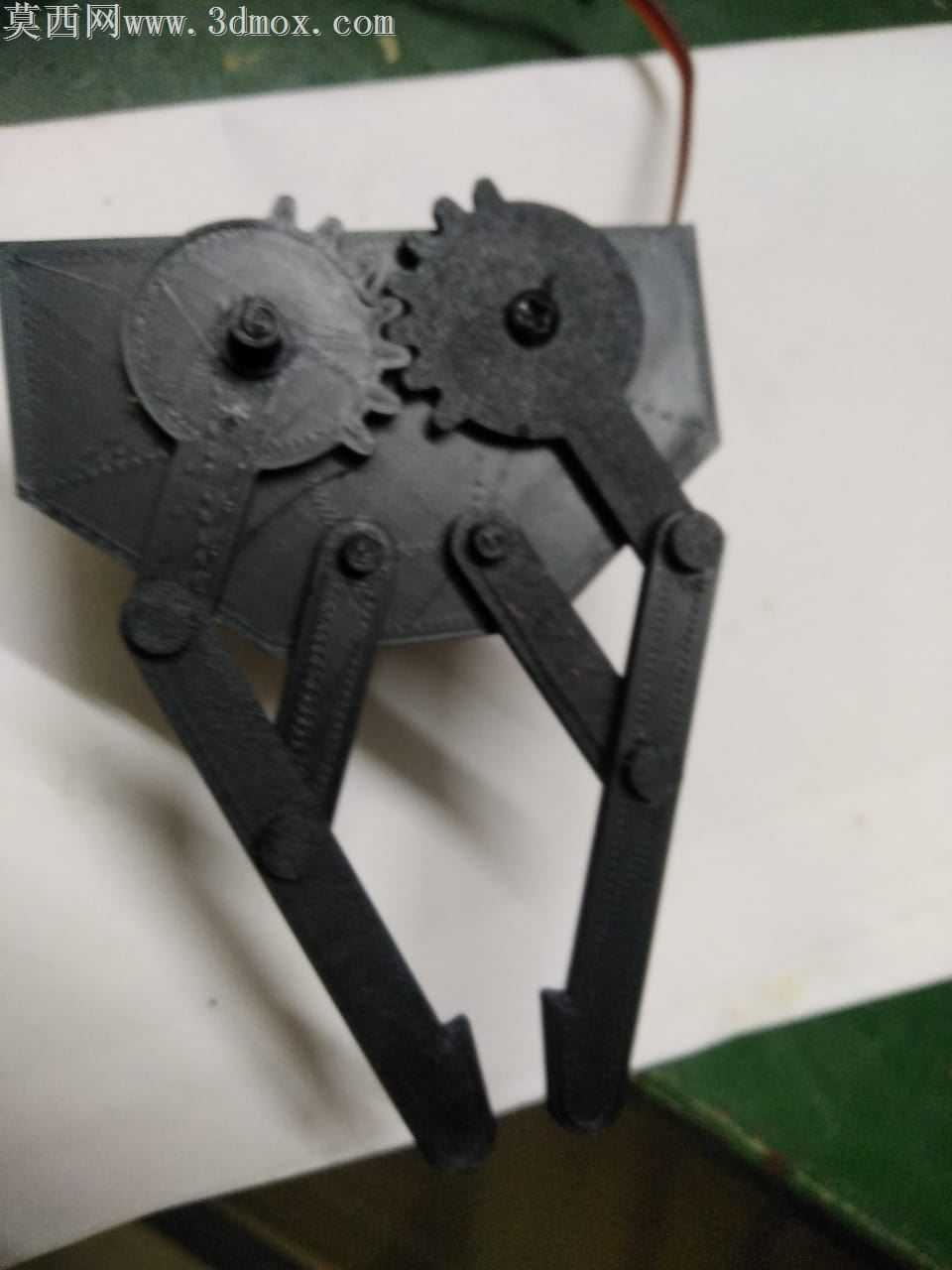

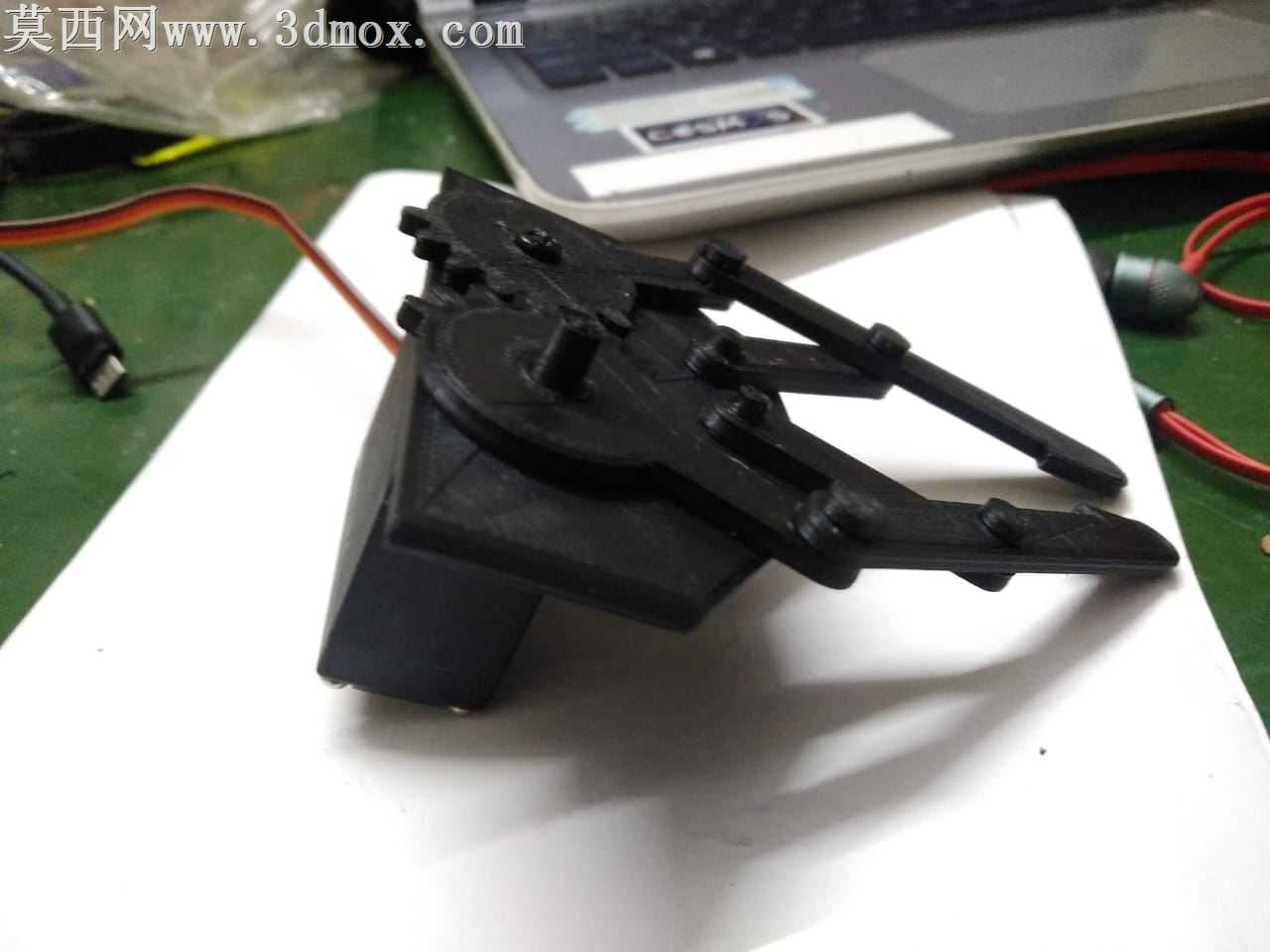

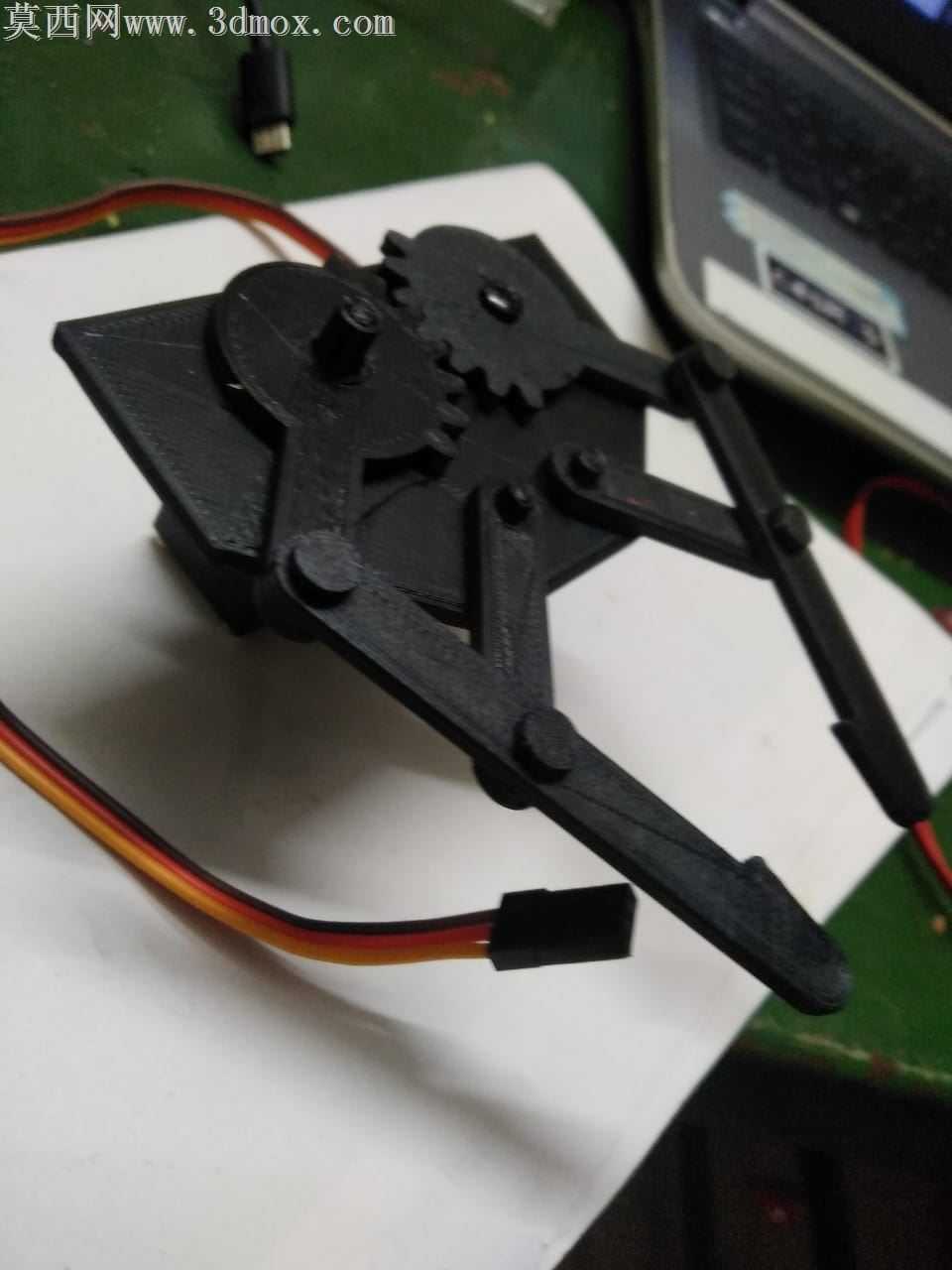

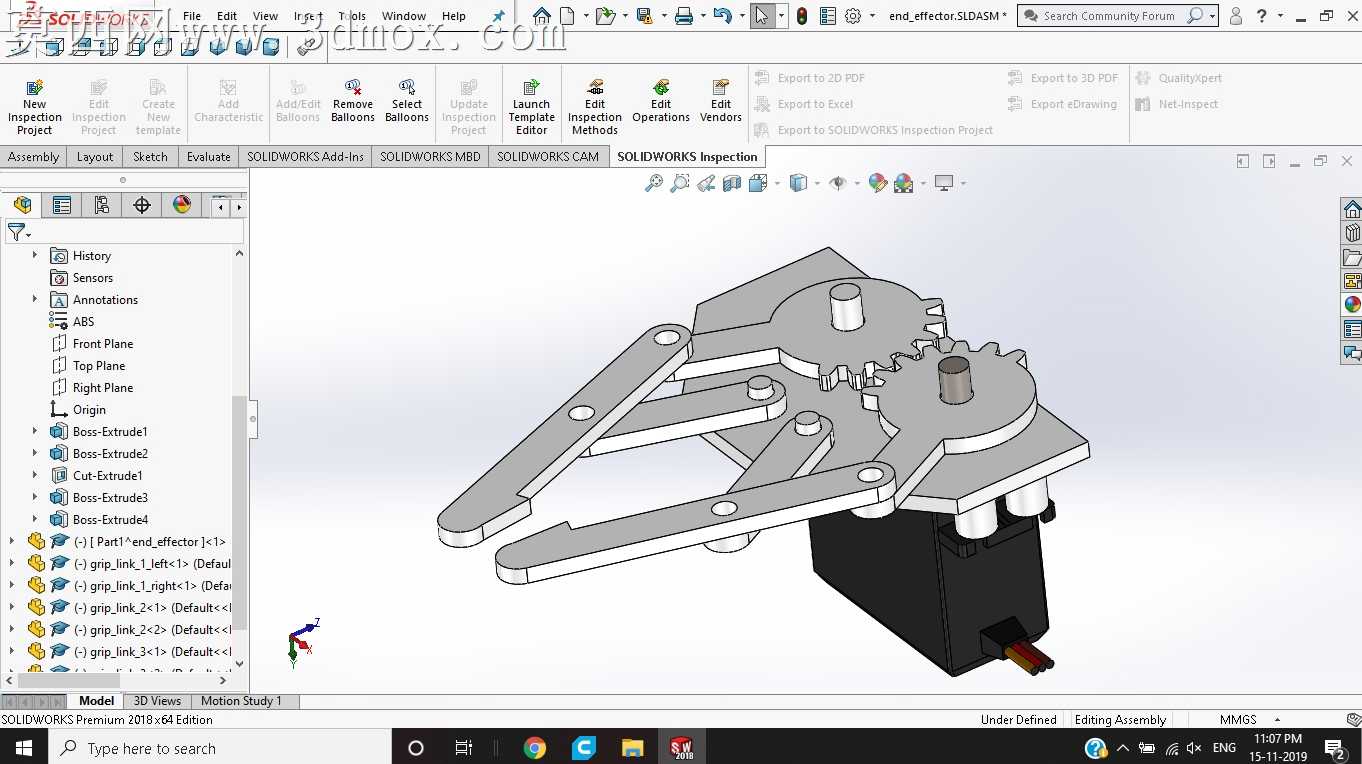

本作品为机械臂配套的末端夹持执行器，采用三维参数化建模方式完成全结构设计，在建模过程中严格遵循机械装配的配合逻辑，对每一个零件的尺寸公差、装配间隙进行了合理预留，确保虚拟装配状态下不存在结构干涉问题。整体结构以标准舵机作为动力输入源，建模阶段对舵机的安装定位孔、输出轴尺寸进行了1:1还原，保证动力输出端与上部传动结构的同轴度符合装配要求。传动部分采用齿轮啮合搭配平行连杆的组合结构，建模时精准绘制了两个传动齿轮的齿形参数，确保齿轮啮合的传动比准确，可将舵机的旋转运动平稳传递至两侧的夹持臂；连杆部分通过铰接轴的同轴配合约束，实现了两侧夹持臂的同步开合动作，保证夹持过程中两侧夹爪的运动轨迹对称，对被夹持物件的施力均匀。夹爪部分采用长条形平直结构设计，建模时对夹爪的接触面做了细微的纹理预留设计思路，可后续拓展防滑垫安装位，提升夹持作业的稳定性。上部安装基板集成了齿轮定位轴座、连杆铰接柱、舵机安装位多个功能结构，在建模时通过一体化的结构设计减少了不必要的拼接零件，降低后续实际加工的装配难度。渲染阶段对不同零件赋予了差异化的材质属性：舵机外壳采用哑光黑色工程塑料材质，金属传动结构、连杆、夹爪采用银灰色金属铝合金材质，铰接轴部位采用亮面金属材质区分，通过材质的差异清晰展现各部分的结构边界，同时搭配软件环境下的标准光源设置，完整呈现出整体结构的装配层次与运动逻辑。整体设计思路围绕小型轻量化夹持作业需求展开，在保证结构强度的前提下尽可能压缩整体体积与重量，适配桌面级小型机械臂的负载能力，可应用于小型物件的搬运、分拣类自动化作业场景，建模过程中对所有活动铰接部位都预留了合理的转动间隙，保证虚拟运动仿真时开合动作顺畅无卡滞，完整还原了夹持器从动力输入到夹持动作输出的全传动链路结构。
