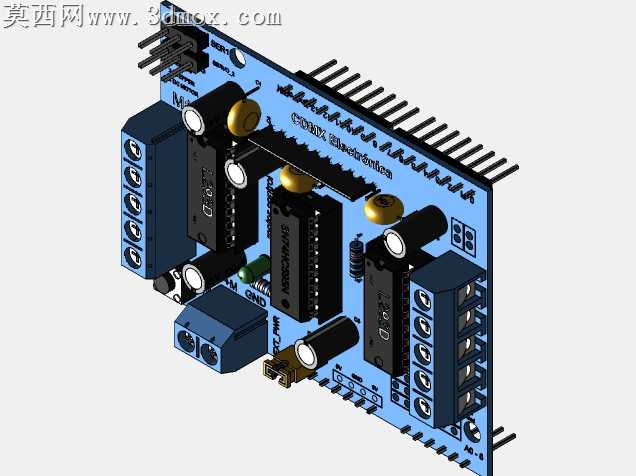

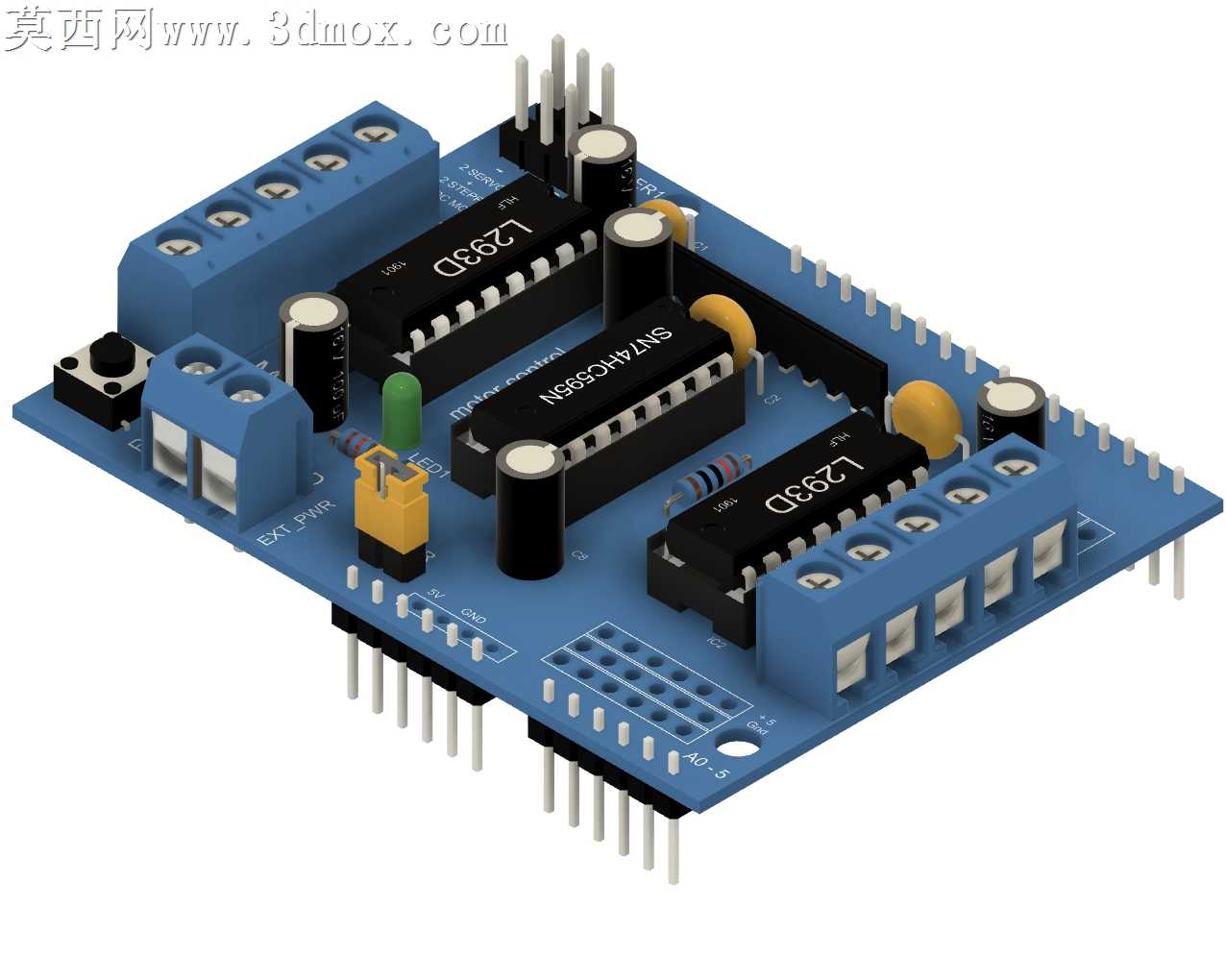

L293D电机驱动扩展控制板三维模型

本作品为L293D电机驱动扩展控制板的高精度三维建模成果，建模过程严格遵循实物电路板的尺寸比例与结构细节，完整还原了该驱动板的全部硬件组成与布局特征。建模阶段首先依据实物测绘与官方公开的板卡尺寸参数搭建PCB基板的基础轮廓，精准复刻基板上的安装定位孔、排针焊盘开孔、接线端子定位槽等结构特征，基板边缘的排针插脚按照标准2.54mm间距逐一建模，还原插脚的金属圆柱形态与焊接端的扁平结构，确保插脚与对应焊盘的位置完全匹配。板上核心元器件建模覆盖全部组成部分：两片L293D驱动芯片按照SOP封装规格制作，精准还原芯片表面的印字标识、引脚的弯折形态与贴片焊接的贴合结构；板载的直插电解电容按照不同容值对应的尺寸差异建模，还原电容顶部的防爆压痕、引脚的弯折形态与黑色塑壳的哑光质感；陶瓷电容、黄色独石电容、绿色LED指示灯、黄色复位按键、蓝色接线端子等元器件均按照实物比例逐一还原，接线端子的螺丝调节结构、按键的按压凸台、LED的半球形透光头部都做了精细化的结构刻画。渲染阶段采用写实材质表现方案，PCB基板赋予深蓝色阻焊层材质，表面模拟真实电路板的哑光阻焊质感与轻微的颗粒纹理，焊盘部分赋予亮银色金属锡材质，表现焊接后的金属光泽；芯片表面采用黑色哑光塑封材质搭配白色丝印标识，还原芯片表面的印刷文字清晰度；电解电容的黑色塑壳、银色铝制顶盖、黄色独石电容的亮面陶瓷质感、蓝色接线端子的硬质塑料质感、金属排针的镀锡亮面质感都通过材质参数调整实现逼真表现，不同元器件的材质粗糙度、反光度参数经过反复调试，避免出现塑料与金属质感混淆的问题。结构设计上完整还原该驱动板的功能布局特征：电源输入接线端子位于板卡侧边，电机输出接线端子沿板卡边缘排布，控制信号排针沿板卡另一侧整齐排列，板上的滤波电容围绕芯片电源引脚就近布置，复位按键与指示灯布置在便于操作观察的板角位置，所有元器件的排布间距、高度差都与实物保持一致，可直接用于电子结构装配验证、教学演示、产品展示等场景。建模过程中对板卡的层叠结构做了还原，表现出PCB基板、元器件焊接层、顶部元器件的高度层次，接线端子的内部导电片结构、排针与基板的连接结构都做了合理的内部表现，确保模型不仅外观逼真，结构逻辑也符合真实电路板的生产装配逻辑。
