HC-SR04超声波测距传感器结构建模

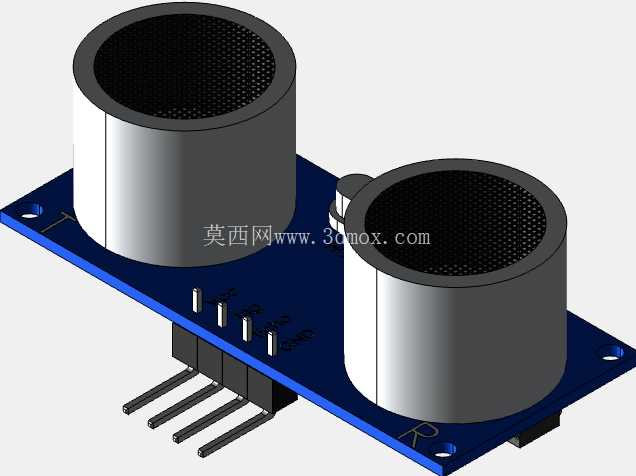

在做嵌入式外设、小型智能装置的结构适配时，HC-SR04这类超声波测距模块是绕不开的常用元件，很多做机器人避障、液位检测、自动门触发、停车限位装置的结构设计，都需要先拿到精准的模块三维模型来做安装位匹配，避免后期打样出现干涉、接插空间不足的问题。这个模型还原了模块的完整结构细节，从PCB基板的外形轮廓、固定孔位，到两个超声波换能器的凸台结构、网罩纹理，再到侧边排针的引脚间距、伸出长度，都做了1:1的尺寸还原，能直接导入装配体做干涉检查。

从实际应用场景来看，这类模块常被集成在小型移动机器人的前端做近距离避障，安装时需要预留换能器的声波发射接收空间，不能被结构件遮挡探头正面，模型里准确还原了两个圆柱形换能器的高度、直径，以及两个探头之间的中心距，设计安装支架时可以直接参考这个尺寸，确定支架的开孔大小、避让范围，避免支架边框挡住超声波的发射角，导致测距数据跳变。除了移动机器人场景，在非接触式液位检测装置里，这个模块会被安装在容器顶部垂直向下测距，此时需要考虑模块的整体厚度，以及排针接插后的总高度，模型里把排针的引脚长度、焊盘位置都做了还原，能准确计算模块安装后距离容器顶部的预留空间，方便设计密封外壳的内部腔体尺寸，避免接插杜邦线后盖子盖不严的问题。

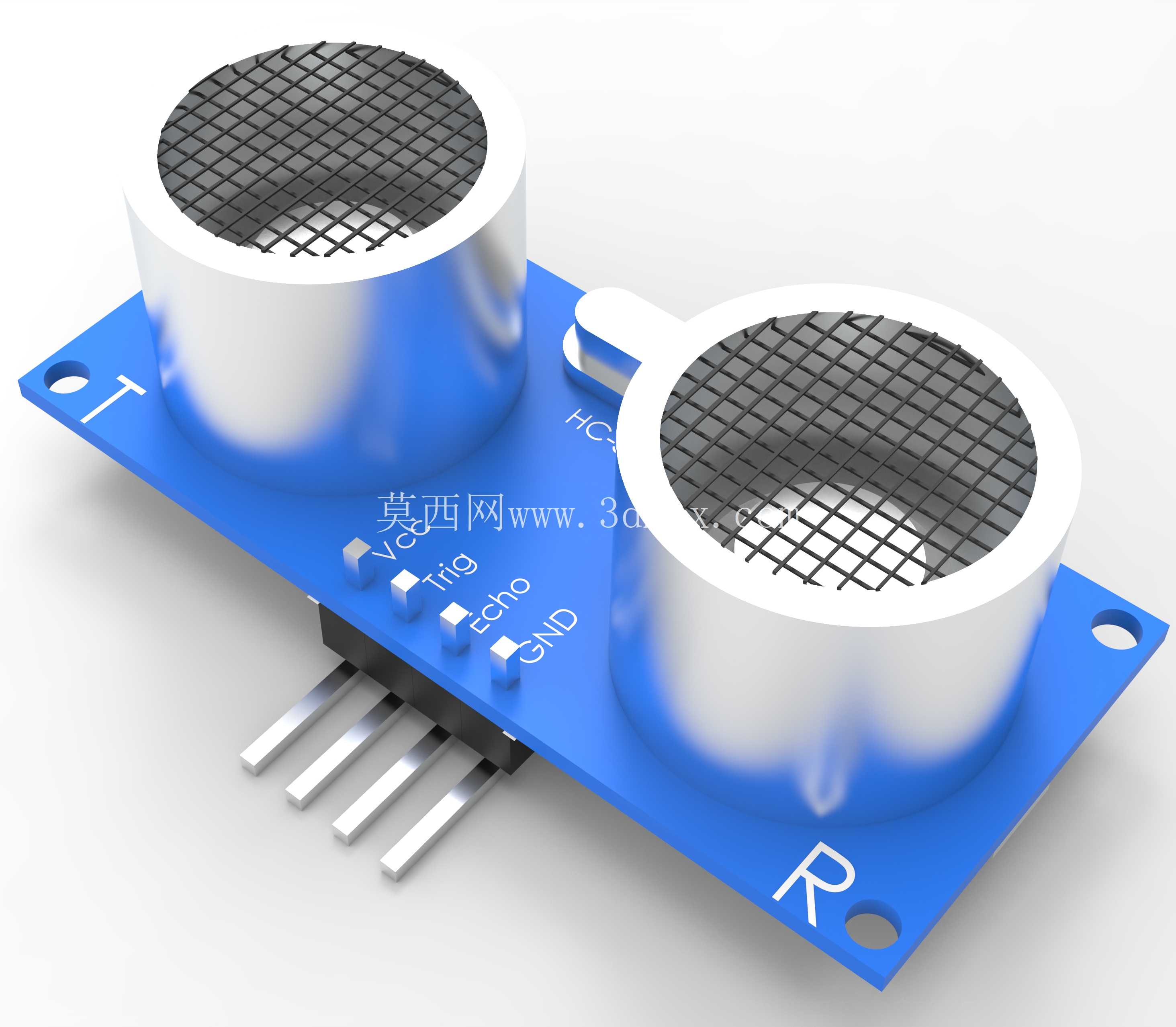

从产品功能对应的结构设计来看，模块上的四个功能引脚Vcc、Trig、Echo、GND的丝印位置在模型上也做了对应还原，做结构设计时可以同步参考引脚排布来规划走线方向，避免走线和周边结构件剐蹭。PCB板上的两个固定安装孔是直径2mm的通孔，中心距尺寸在模型里完全匹配实物，设计安装压柱或者螺丝柱的时候，可以直接调用模型里的孔位特征做配合，不用再反复核对实物尺寸。两个超声波探头的外层网罩是金属材质，模型里还原了网罩的网格纹理和台阶结构，做外观渲染或者结构展示的时候，能准确呈现模块的真实外观，不会出现探头和基板衔接处的尺寸错位。

很多新手做结构设计时容易忽略模块的安装边界，比如排针下方需要预留的焊盘突出高度，探头侧面和周边结构的最小安全距离，这个模型把所有易忽略的细节都做了还原：PCB板的厚度是1.6mm，符合常规FR-4板材的标准厚度，探头凸台高出PCB板面的高度是12mm，排针伸出PCB背面的长度是8mm，这些尺寸参数都和实物完全一致，导入装配体后可以直接测量各个方向的安装边界，比如模块安装后距离下方电路板的最小安全间隙，探头前方需要预留的无遮挡区域范围，都能通过模型直接测算，不用拿着实物反复测量。

在做自动感应类装置的结构设计时，比如自动洗手台、非接触式消毒器，这类模块会被安装在面板后方，面板上需要对应探头位置开两个圆孔，模型里两个探头的中心距、直径尺寸准确，可以直接在面板模型上投影开孔轮廓，保证开孔位置和探头完全对齐，不会出现开孔偏移导致的测距灵敏度下降问题。另外模块侧面的丝印标识位置在模型上也有对应体现，做产品装配指导图的时候，可以直接截取模型视角来标注安装方向，避免工人装反模块导致引脚接线错误。

从建模思路上来说，这个模型没有做过度的简化，既保留了所有结构设计需要用到的关键尺寸特征，又没有冗余的细碎特征拖慢装配体运行速度，比如探头网罩的网格做了简化的纹理还原，既保证外观真实，又不会因为网格面太多导致文件过大；排针的引脚做了等径圆柱还原，能准确体现接插空间需求，又不用还原每一个引脚的细微倒角。对于做结构选型的工程师来说，这个模型可以直接放进方案装配体里做空间适配，提前排查安装干涉问题，减少后期样机调试时的结构修改次数，尤其是在做紧凑空间内的模块集成时，精准的三维模型能大幅缩短结构设计的迭代周期，避免因为尺寸估算错误导致的打样返工。
