外啮合式液压齿轮泵结构三维设计

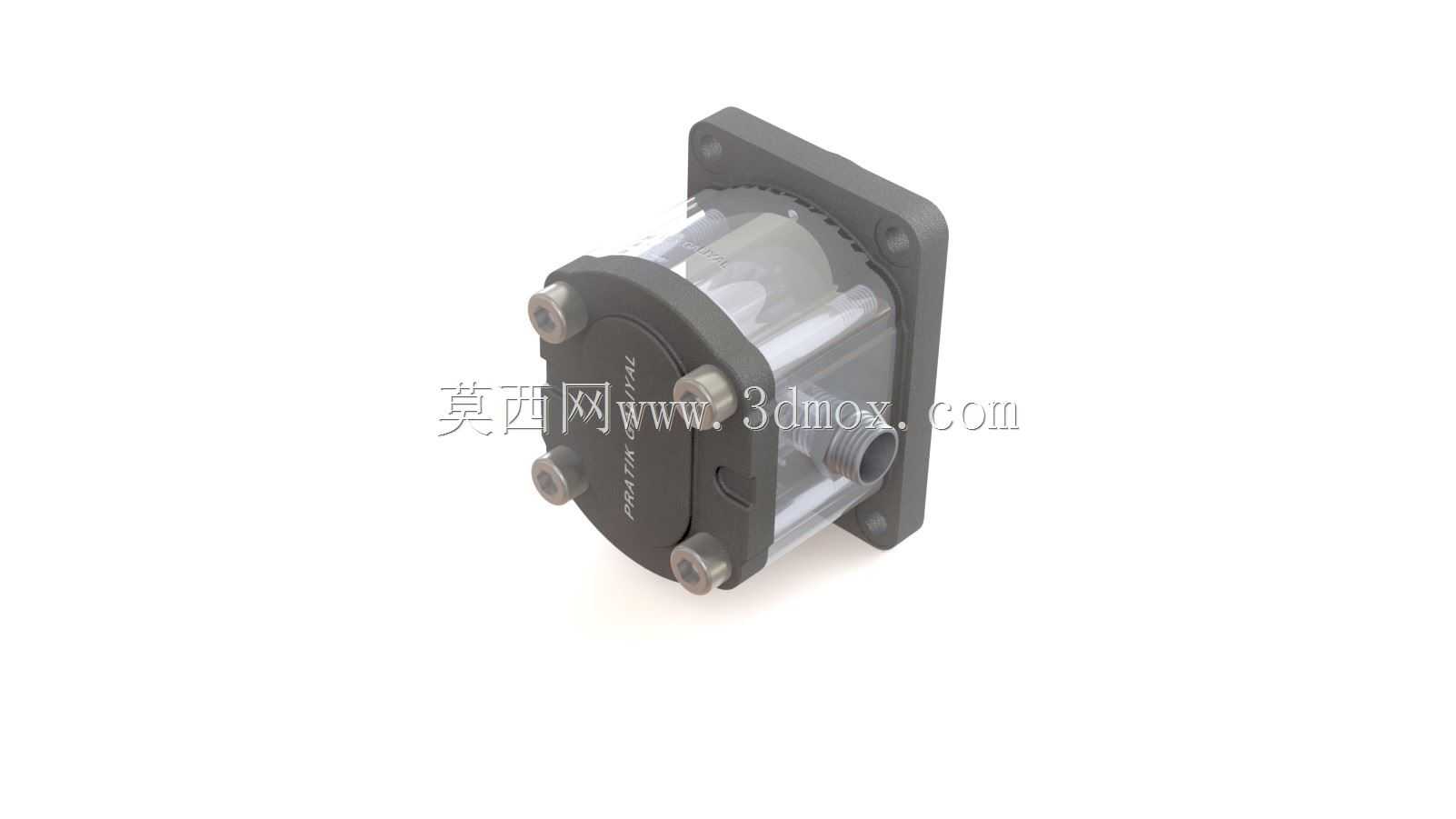

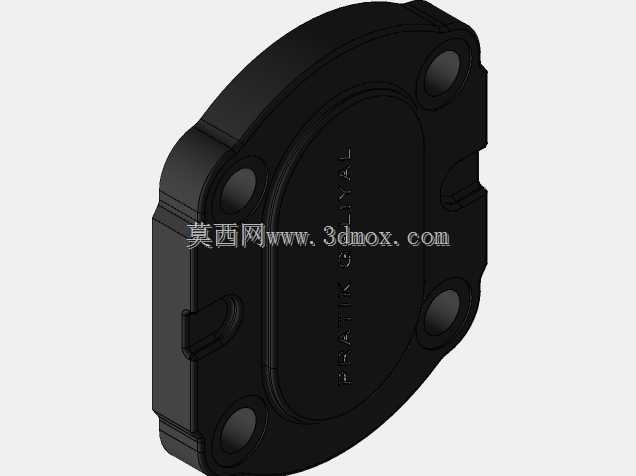

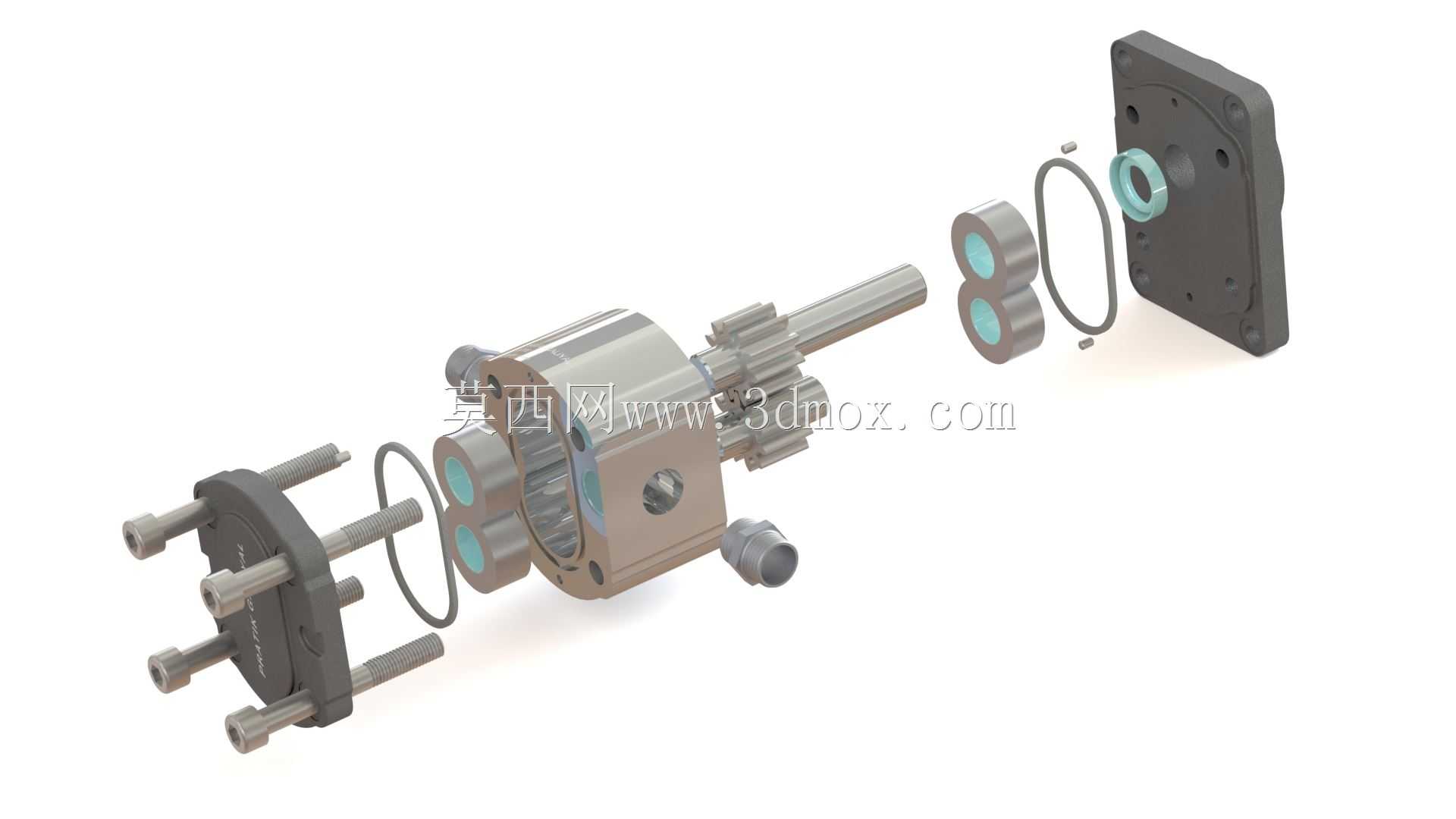

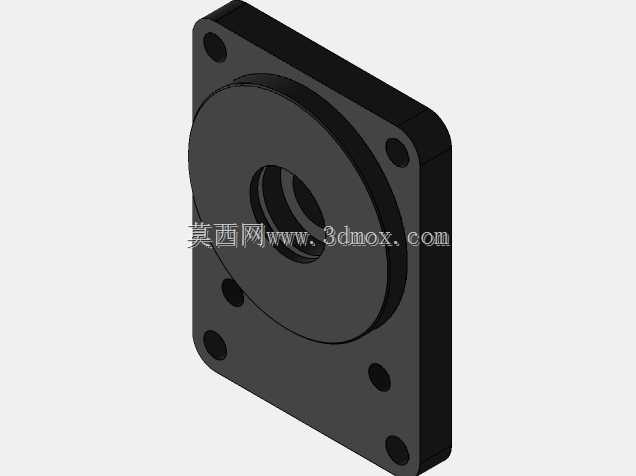

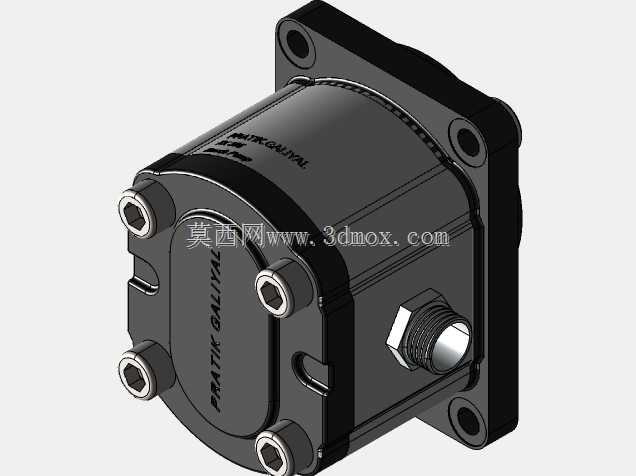

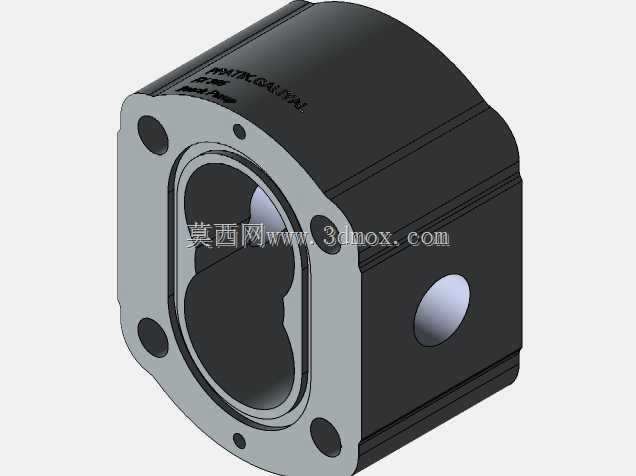

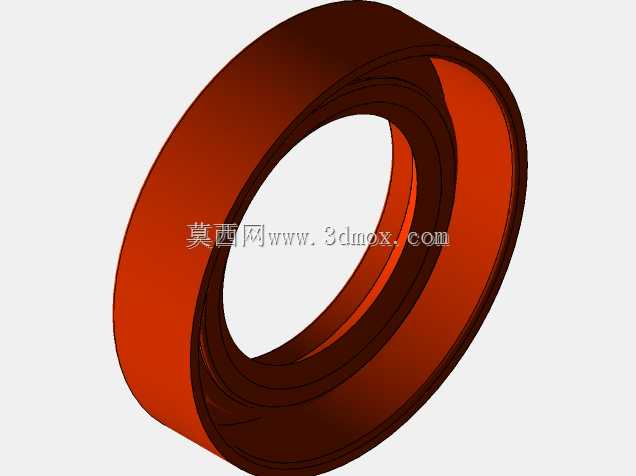

　　这款外啮合齿轮泵的结构设计，完全围绕液压动力传输场景的实际工况展开，拆解后能清晰看到前后端盖、泵体、主从动齿轮、传动轴、密封件、紧固螺栓等全部核心构件，没有多余的冗余结构，每一处尺寸都匹配常规液压站的安装边界。从实际应用来看，这类齿轮泵普遍搭载在中小型机床液压系统、工程机械辅助液压回路、小型液压机具的动力单元中，负责将输入端的机械能转化为液压油的压力能，为油缸、液压马达等执行元件提供稳定的压力油源，相比叶片泵、柱塞泵，它的抗油液污染能力更强，结构更简单，维护成本更低，适合中低压工况下的连续运转。设计过程中，齿轮的齿宽、齿顶圆与泵体内腔的配合间隙是核心管控点，间隙过大会导致内泄漏量升高，容积效率下降，间隙过小则会出现齿轮转动卡滞、

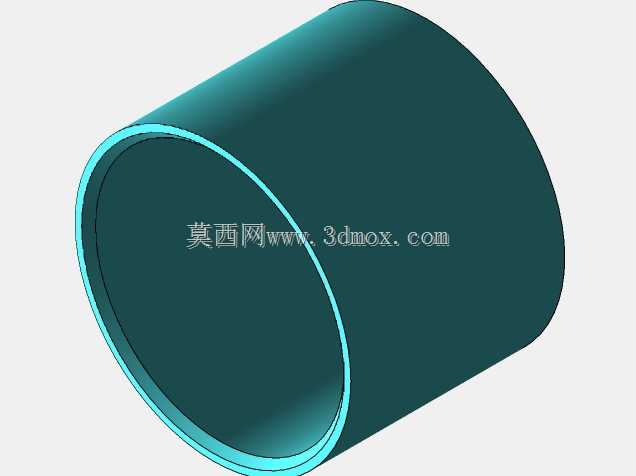

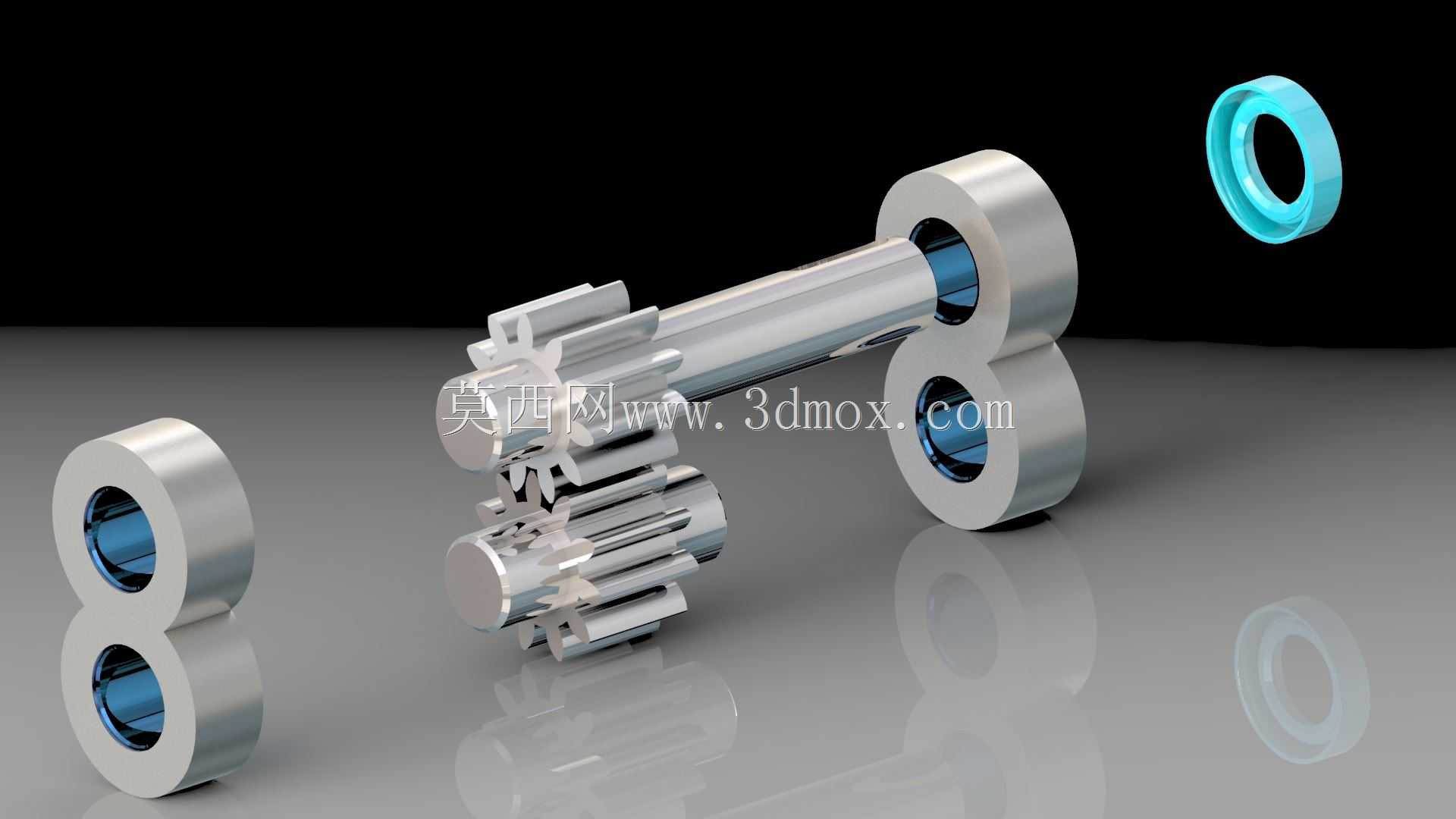

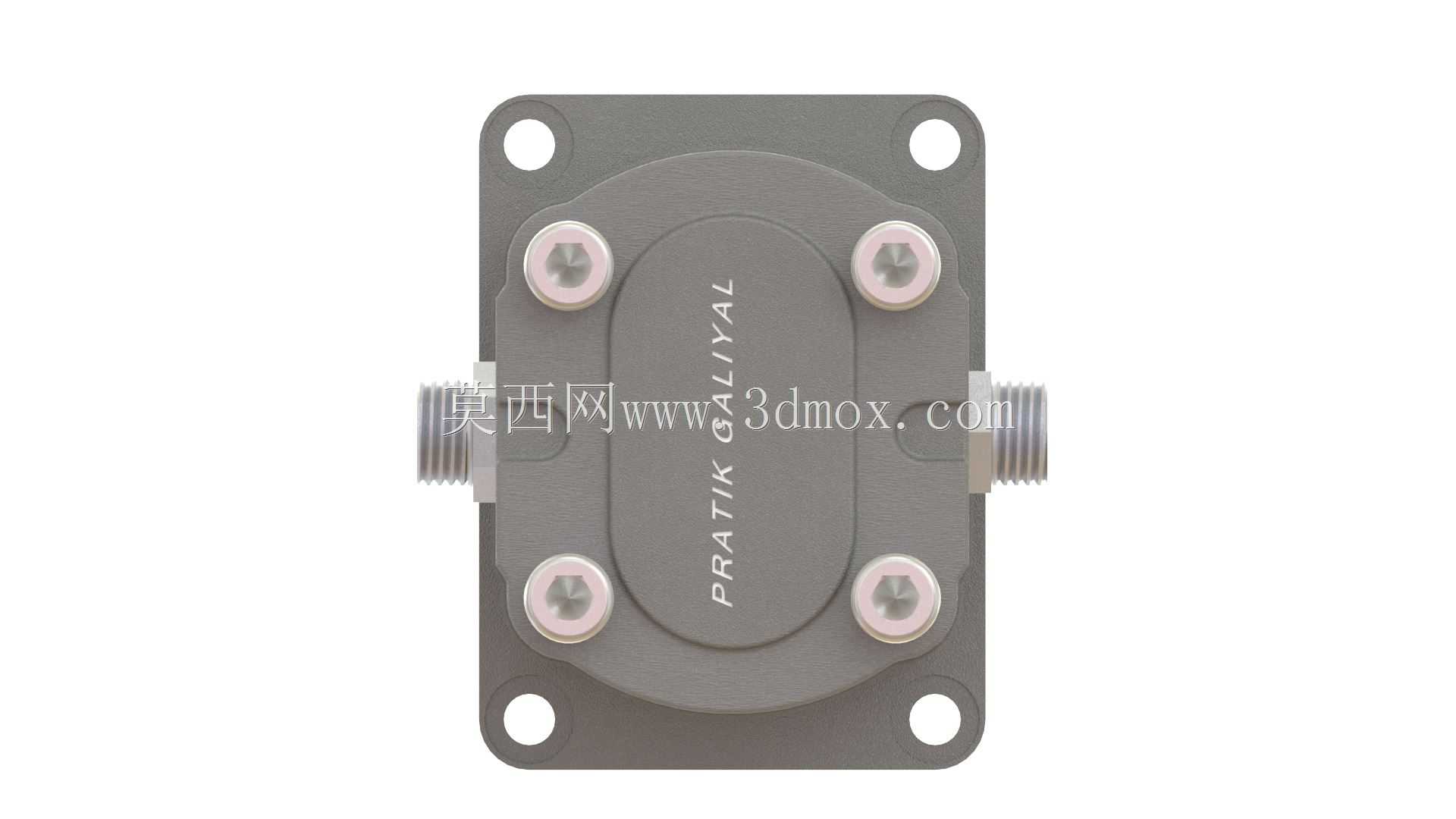

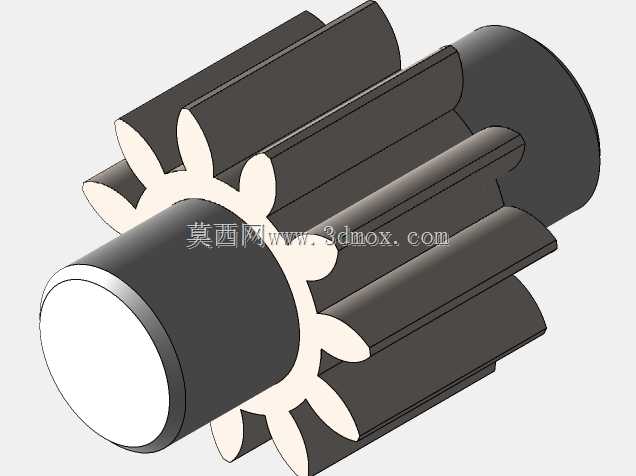

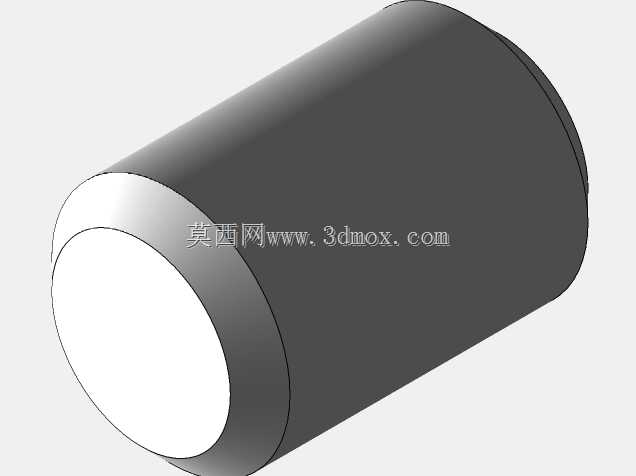

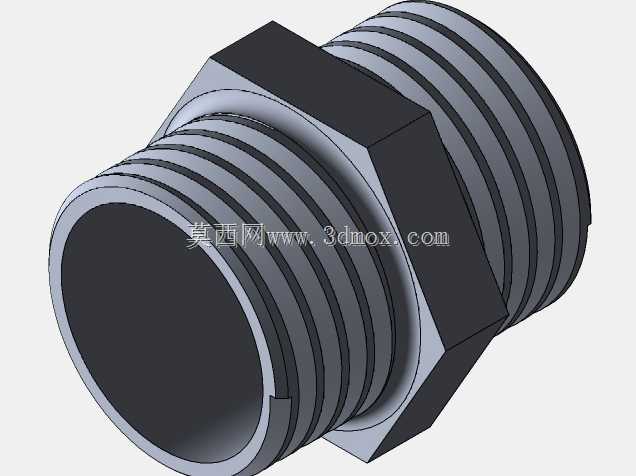

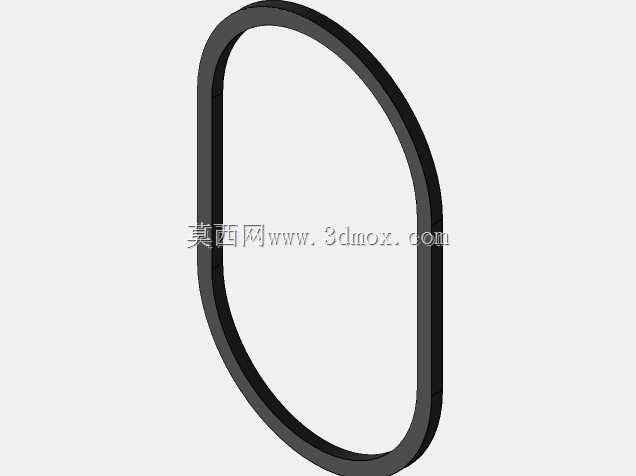

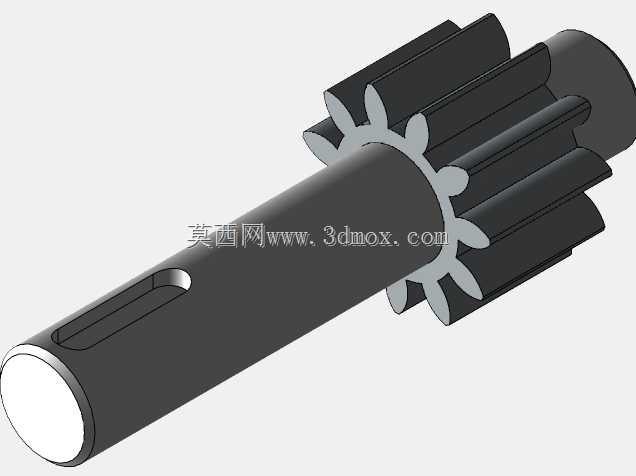

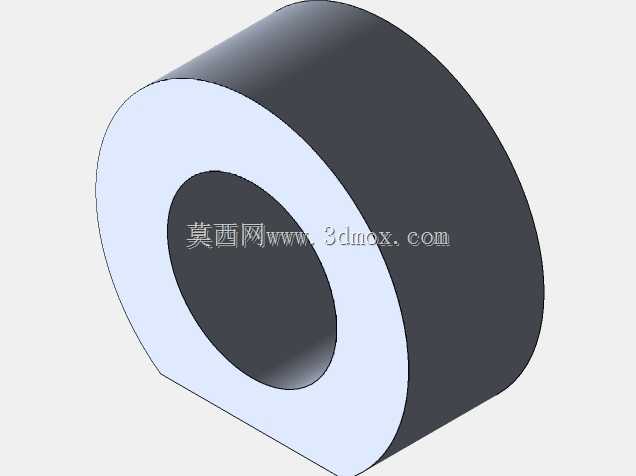

　　磨损加剧的问题，端盖上的卸荷槽位置也经过反复校核，能有效缓解齿轮啮合过程中的困油现象，避免运行时出现异常振动与噪音。进出油口采用标准管螺纹接口，适配常规液压管路的连接尺寸，传动轴的伸出端长度、轴径以及键槽尺寸都符合通用安装规范，能直接匹配标准联轴器与驱动电机连接，不需要额外做转接结构。端盖与泵体之间的密封槽尺寸严格对应O型圈的线径设计，紧固螺栓的排布均匀覆盖密封面周边，保证装配后各结合面的压紧力一致，杜绝高压油外泄的风险。齿轮与轴的连接采用平键传递扭矩，轴上的支撑位置对应滑动轴承的安装位，能承受齿轮啮合过程中产生的径向力，保证长期运转下的轴系稳定性。整体外形的安装孔位间距、泵体总长度、进出油口的中心高度都参考了行业通用的安装尺寸，

　　替换同规格旧泵时不需要改动原有安装基座，能直接适配现有液压回路的布局，不管是做设备维修替换，还是新液压系统的元件选型，都能直接参考这套结构的尺寸参数完成匹配，建模时所有配合面的公差都按照实际加工要求做了预留，装配关系完全还原实际产品的装配逻辑，能直接用于结构教学、装配模拟以及产品改型设计的参考。
