1-4节18650并联电池仓结构设计

　　在便携电子设备、小型储能模组、DIY手持工具、物联网传感终端这类需要灵活配置锂电池容量的场景里，可适配1-4节18650电芯的并联电池仓是非常常用的供电结构件，这类结构不需要复杂的串接保护板走线，能根据实际续航需求灵活增减电芯数量，单节失效也不会导致整个供电回路断开，容错率比串联电池组高很多。从结构设计逻辑来看，这款电池仓采用侧插式装取结构，仓体主体为阻燃绝缘材质，侧壁做了连续的内凹限位筋，每节电芯装入后都能被筋位卡紧径向位置，不会因为设备晃动出现电芯移位、接触不良的问题；仓体一端设置镀金弹簧顶针，另一端是镀金接触弹片，弹簧的预压行程控制在2-3mm，既能抵消电芯长度的公差，又能保证长期使用后弹簧不会出现应力松弛，接触电阻稳定在毫欧级，避免大电流放电时接触位置发热。

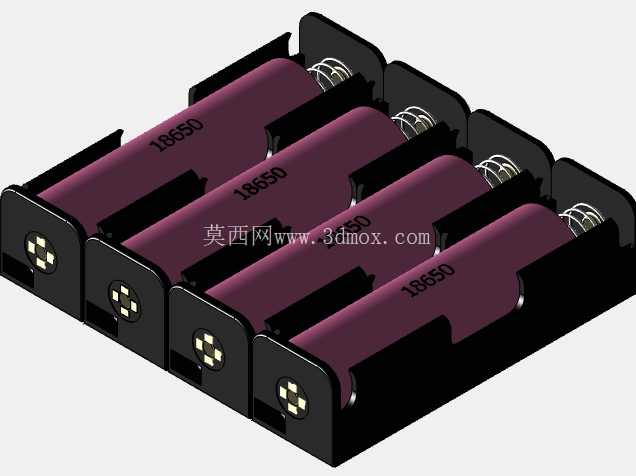

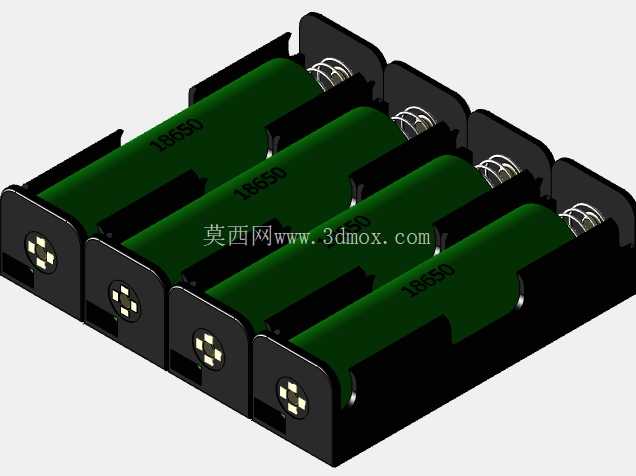

　　仓体的外形尺寸完全适配标准18650电芯的安装边界，单节电芯位的内径比18650电芯标称直径大0.3mm，既方便电芯顺利插入，又不会留下过大的旷量，4节电芯位采用并排平行布局，整体仓体的宽度刚好容纳四节电芯并排排布，厚度方向只比电芯直径大2mm，不会额外占用设备内部的堆叠空间，仓体背部预留了两个带定位柱的安装孔，孔位间距符合通用小型电子设备的安装孔距标准，可以直接用M2螺丝固定在设备壳体内部，也能配合背胶做免螺丝固定。设计时特意考虑了不同外皮颜色电芯的适配性，仓体内部没有做多余的凸台结构，不管是粉色、蓝色还是绿色外皮的常规18650动力电芯、容量电芯都能顺利装入，不会出现卡滞；仓体两端的接触件都做了防反接的结构限位？不对，并联结构本身不需要防反接，只要所有电芯极性方向一致即可，所以仓体在弹簧端做了明显的极性标识凸起，装配时能快速识别极性方向，避免装反导致电芯短路。在实际使用场景里，这类并联电池仓可以用在便携照明设备、小型蓝牙音箱、户外便携电源、DIY航模接收电、单片机开发板供电模块上，相比焊接固定的电池组，它的优势是电芯可以随时更换，不需要焊接工具，用户可以根据使用需求搭配不同容量的电芯，比如短时间外出可以装2节低容量电芯减轻重量，长时间户外使用就装满4节高容量电芯提升续航。

　　结构建模的时候，仓体的壁厚控制在1.2mm，既保证了结构强度，摔落时不会出现开裂，又尽可能压缩了整体体积，侧壁的镂空槽一方面是为了减少材料用量降低成本，另一方面能给电芯工作时提供散热通道，大电流放电时电芯产生的热量可以通过镂空槽快速散出，不会因为热量堆积导致仓体变形。接触弹片的位置做了0.5mm的预变形设计，电芯装入后弹片能牢牢贴住电芯端面，即使设备受到振动冲击，也不会出现瞬间断电的情况；弹簧端的弹簧采用不锈钢材质，表面镀金处理，抗氧化能力强，长期在潮湿环境下使用也不会出现接触件氧化生锈的问题。仓体的边缘都做了R0.5的圆角处理，没有尖锐的毛刺，装配时不会划伤操作人员的手，也不会刮坏电芯的外皮，避免外皮破损导致的短路风险。

　　从安装边界来看，这款电池仓的引出极片从仓体端部伸出，极片宽度4mm，厚度0.3mm，可以直接焊接导线，也能插在对应的PCB焊座上，不需要额外做转接结构，适配大部分小功率电子设备的供电接口设计。在做结构验证的时候，需要重点测试电芯装取的顺畅度，反复装取100次后不能出现卡滞、接触件脱落的问题，弹簧的弹力要控制在合适范围，弹力太小会接触不良，弹力太大会导致电芯装入困难，甚至顶坏电芯端面的安全阀；还要做跌落测试，从1米高度自由跌落到水泥地面后，仓体不能开裂，电芯不能脱出，接触电阻不能出现明显变化。这类并联电池仓的设计核心是在有限的空间内，实现多节电芯的可靠固定与低阻连接，同时兼顾装取的便利性与使用安全性，不需要复杂的结构就能满足大部分小型电子设备的灵活供电需求，相比一体化封装的电池包，它的维护成本更低，配置灵活性更高，非常适合小批量定制化电子设备的供电方案选型。
