18650锂电池多节串联电池座结构设计

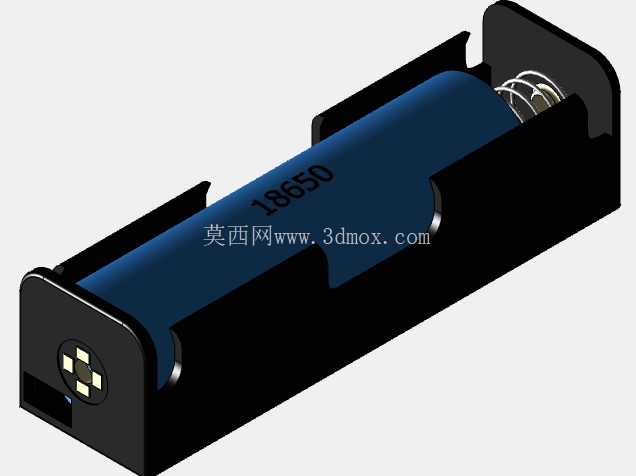

在手持检测设备、便携储能终端、小型工控外设这类需要可拆卸锂电供电的产品结构设计中，18650规格圆柱锂电池的固定与导电连接结构，是整机电源部分可靠性设计的核心环节之一。这套多节位电池座结构，覆盖1到4节18650电芯的串联安装需求，可根据设备的供电电压要求灵活选择适配的节数版本，无需重新开模调整安装位，能大幅缩短便携类电子产品的电源结构开发周期。

从实际使用场景出发，这类电池座常被应用在户外作业手持设备、小型移动检测仪器、DIY电子改装项目、桌面小型工控装置中，需要兼顾电芯固定的稳定性、导电接触的可靠性、拆装更换的便捷性三个核心要求。结构设计上，壳体采用阻燃ABS材质注塑成型，槽位内壁做了0.3mm的导向倒角，电芯装入时可顺着倒角顺滑滑入槽位，不会出现卡滞或者刮破电芯外皮的问题；每个槽位的两端分别设置固定正极接触片与负极弹簧顶针，负极采用镀镍弹簧钢材质的锥形弹簧，压缩行程控制在3mm到5mm之间，既可以抵消电芯长度的制造公差，保证不同厂商生产的18650电芯装入后都能可靠接触，又不会因为弹簧弹力过大导致电芯装入时阻力过高，影响用户更换电池的操作手感。

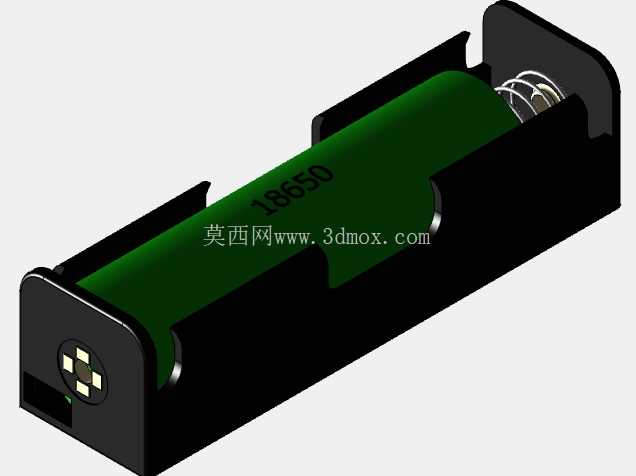

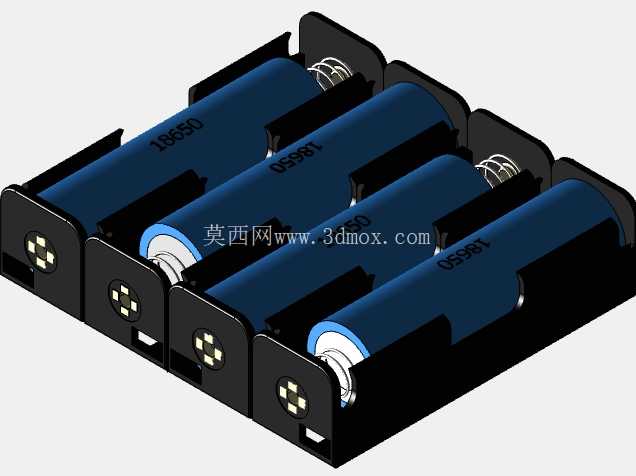

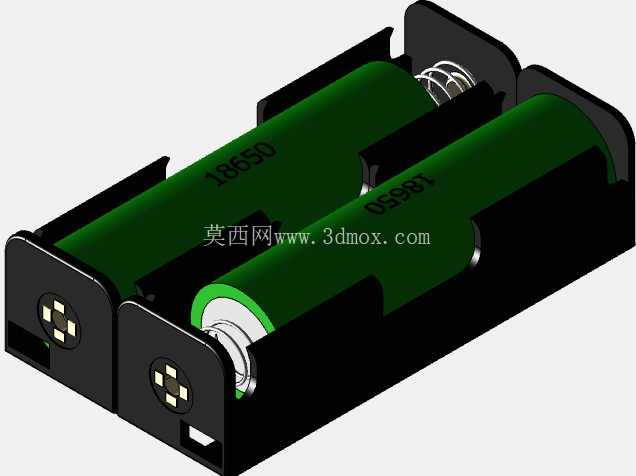

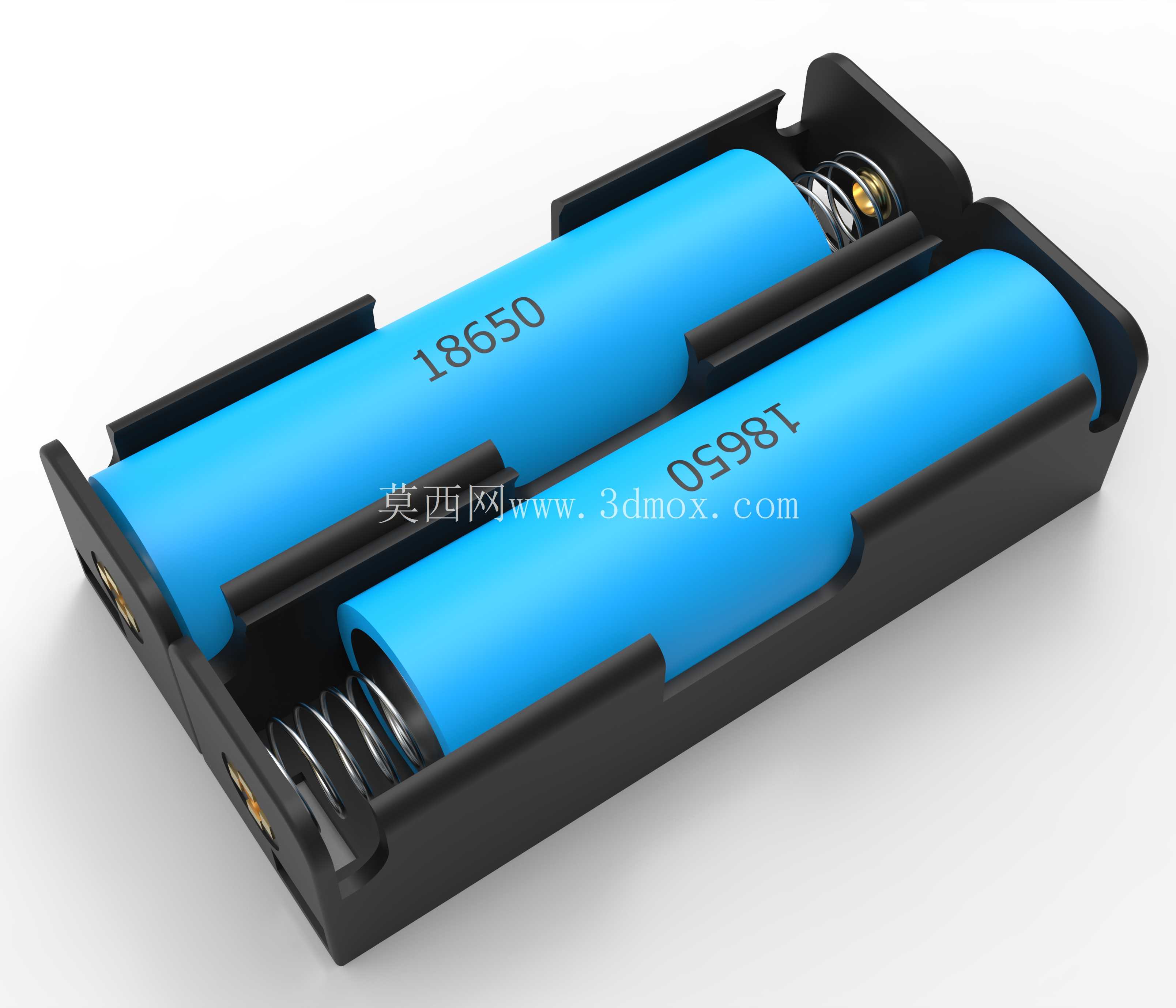

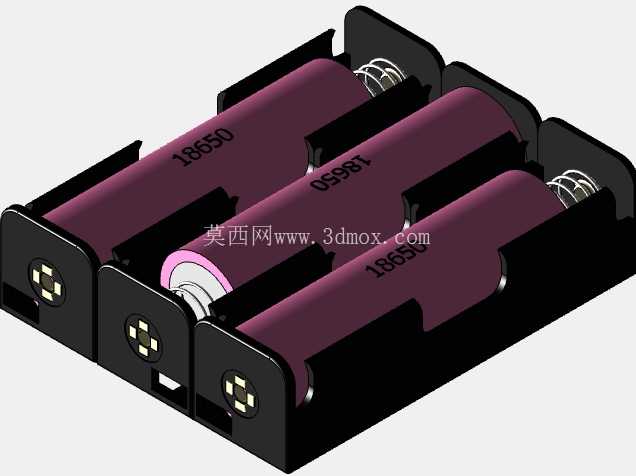

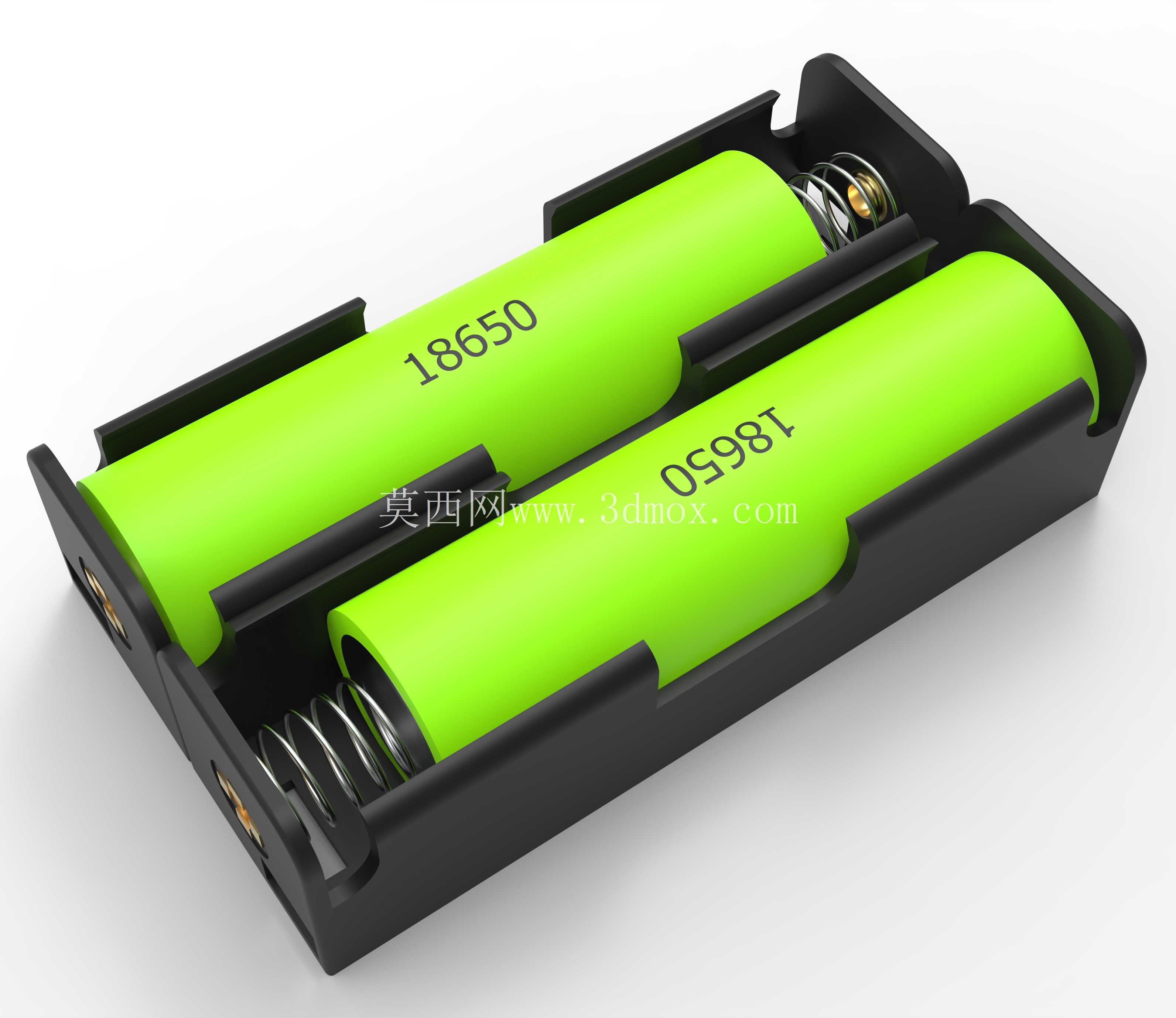

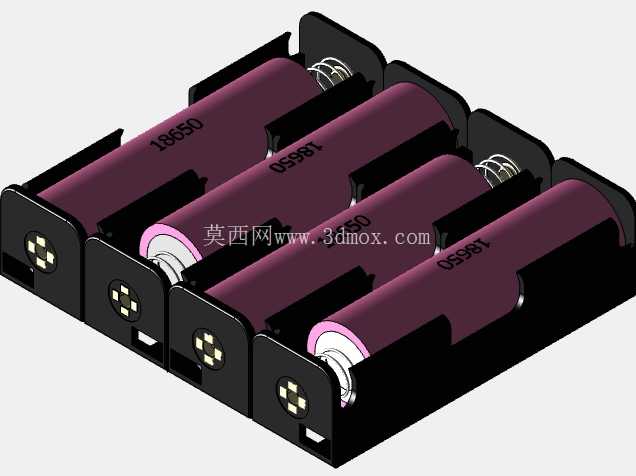

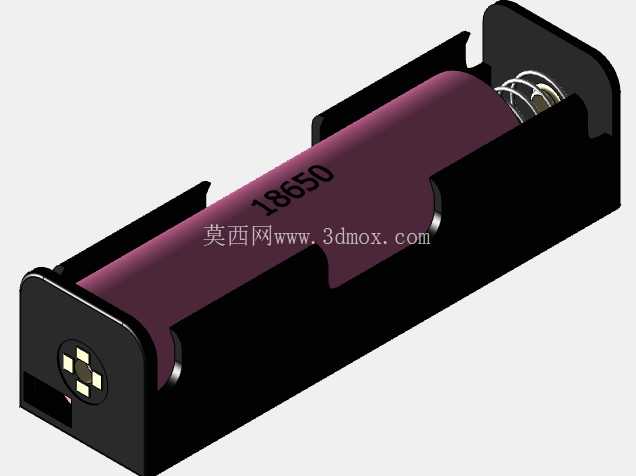

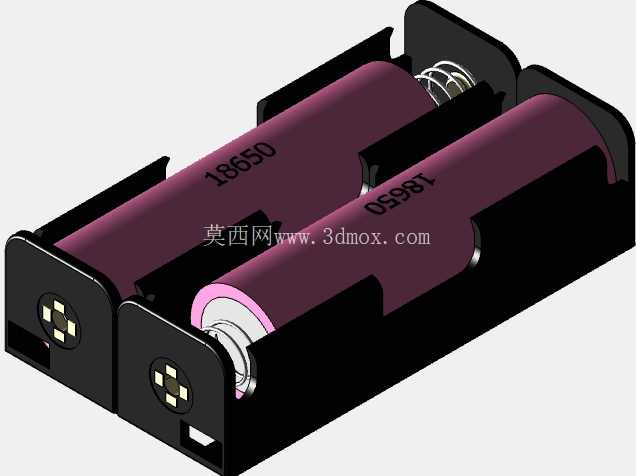

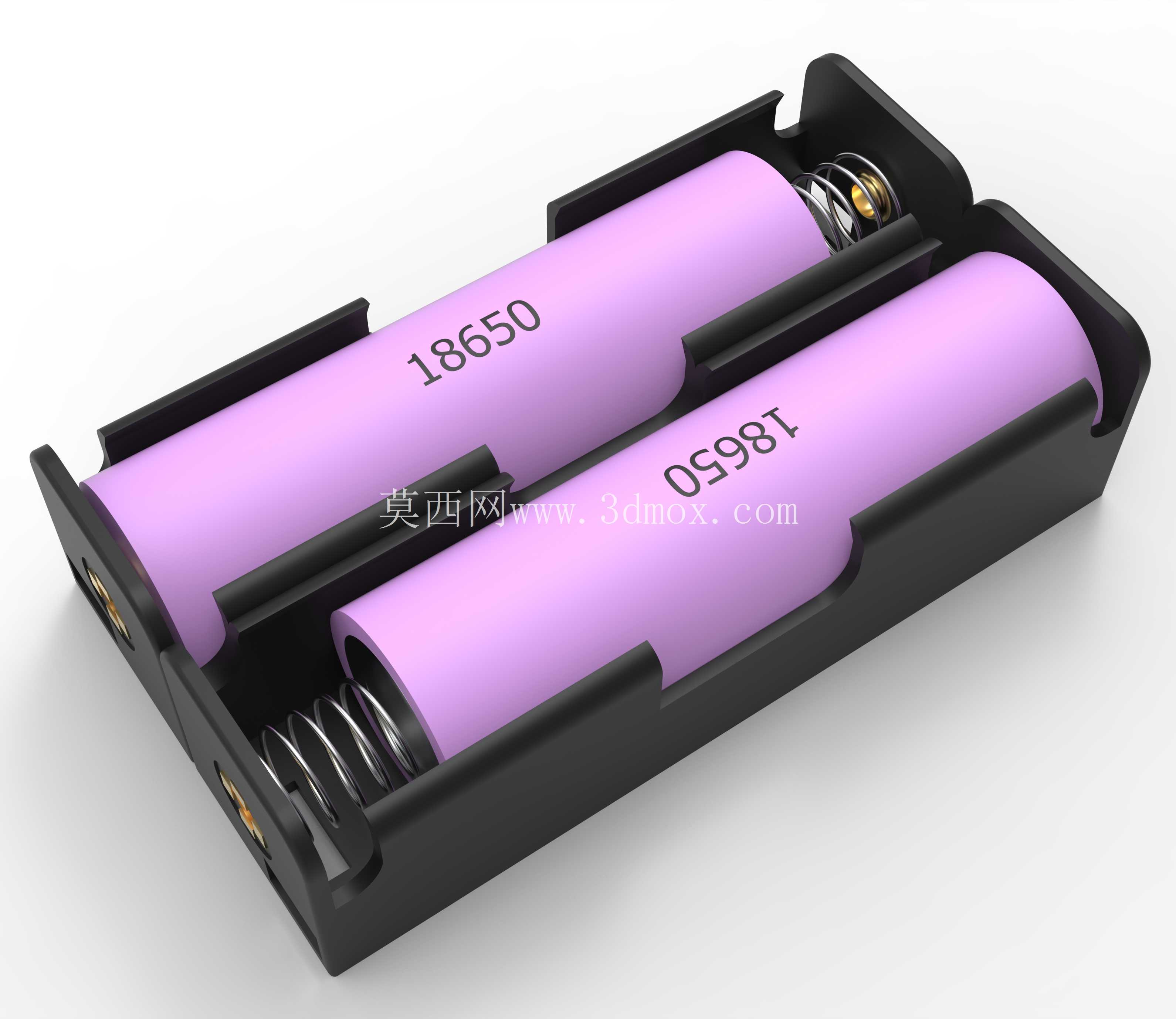

安装边界方面，双节版本的整体外形长度控制在78mm以内，宽度40mm，高度17mm，槽位中心距严格按照18650电芯的直径18mm加1.5mm的壳体壁厚设计，相邻电芯之间保留1.5mm的塑胶隔筋，避免电芯外皮磨损后出现短路风险；壳体底部预留了2mm厚度的安装法兰边，法兰边上设置两个直径2.2mm的螺丝过孔，可通过M2自攻螺丝直接固定在设备内部的塑胶壳体或者PCB安装板上，也可根据安装需求选择背胶固定的版本，适配不同的设备内部安装空间。四节版本的长度则控制在152mm，宽度与双节版本保持一致，安装孔位的间距做了对应调整，可兼容同宽度的安装槽位，方便同系列不同供电规格的产品做结构通用化设计。

导电接触部分的设计充分考虑了长期使用的接触可靠性，正极接触片采用0.3mm厚的镀镍钢带冲压成型，接触点做了内凹的球面设计，与电芯正极的凸台形成面接触，降低接触电阻，避免大电流放电时出现接触点发热的问题；负极弹簧的端部做了磨平处理，与电芯负极的平面接触时不会刮伤电芯负极的镀层，弹簧的根部嵌入壳体的定位槽内，焊接引出片后可直接通过导线或者焊片连接到设备的电源管理板，引出片的位置预留了2.54mm的焊盘间距，可直接插接常规规格的接插件，减少装配时的接线工作量。

结构细节上，每个电池槽位的侧壁都开设了两个深度1mm的泄压凹槽，当电芯出现异常鼓胀时，槽位有一定的形变余量，不会因为电芯膨胀导致壳体开裂；槽位的端部靠近接触片的位置设置了0.8mm的限位挡边，可避免电芯装入时过度挤压接触片导致弹片变形失效；壳体表面做了细晒纹处理，既可以提升注塑件的外观质感，又能减少装配时的划痕产生。不同颜色的版本可对应不同的节数标识，比如粉色对应双节串联7.4V输出，蓝色对应三节串联11.1V输出，绿色对应四节串联14.8V输出，生产装配时可通过颜色快速区分不同规格的电池座，避免混料导致的装配错误。

在结构建模过程中，所有配合尺寸都按照注塑件的公差标准做了补偿，塑胶壳体的脱模斜度控制在1.5度，保证注塑生产时的顺利脱模；弹片与弹簧的安装槽尺寸按照五金件的公差带做了适配，过盈量控制在0.1mm，既可以保证五金件装入后不会松脱，又不会因为过盈量太大导致装配困难。整个结构的装配流程无需额外的紧固件，五金弹片与弹簧直接卡入壳体对应的定位槽即可完成组装，生产装配效率高，适合批量生产使用。对于结构设计从业者来说，这套模型可直接复用在便携设备的电源结构设计中，根据自身设备的安装空间调整安装法兰的尺寸即可，无需重新验证电池接触的可靠性，能有效减少电源结构部分的验证工作量，缩短产品开发周期。
