汽车产线用潜伏顶升式AGV转运车体结构

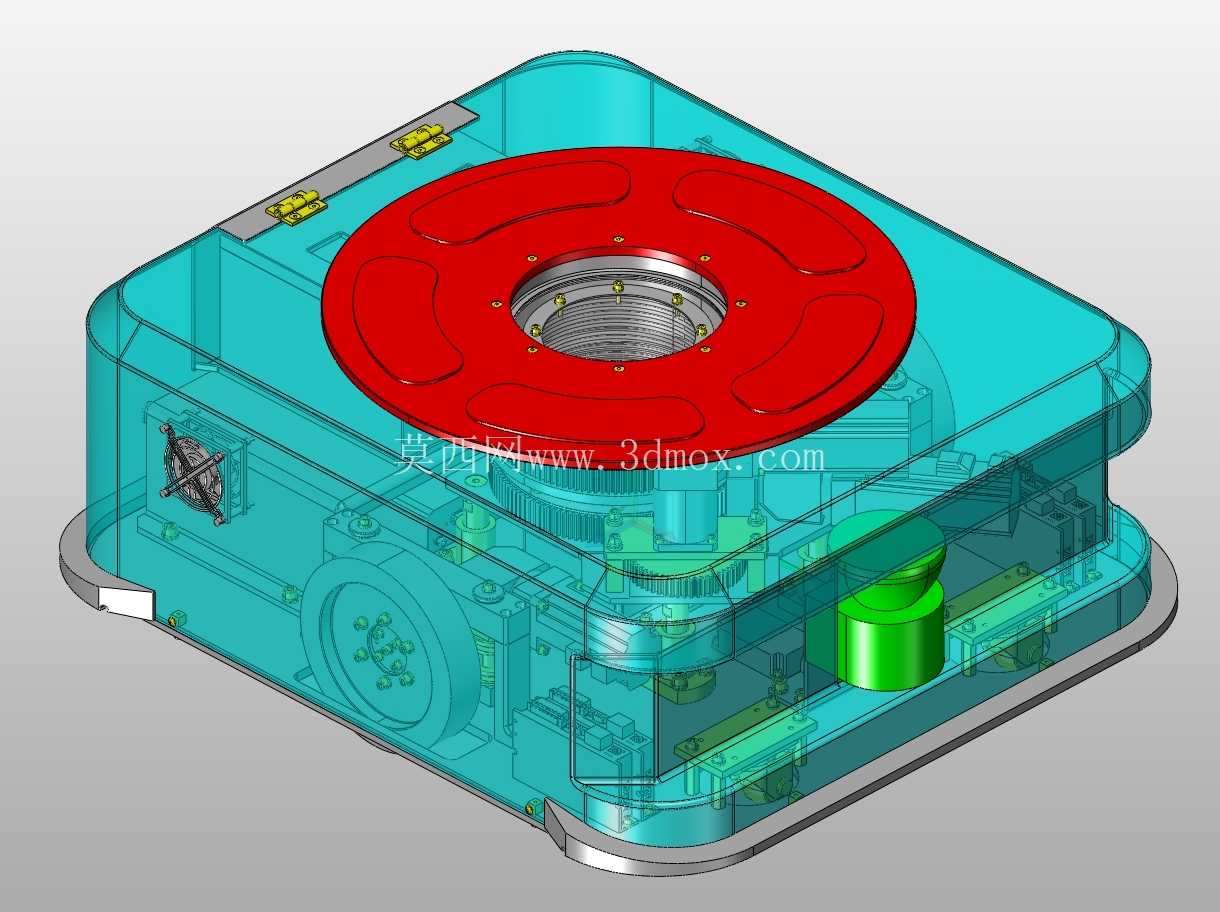

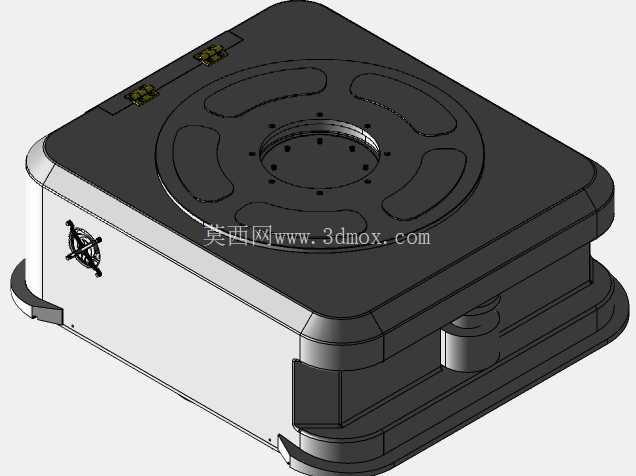

　　这款AGV的结构设计完全围绕汽车制造车间的物料转运需求展开，区别于通用型仓储AGV，其整体轮廓做了低矮化处理，整机高度控制在300mm以内，能够直接潜入汽车零部件料架、工装托盘的底部完成顶升作业，不需要额外配置对接载台，适配汽车焊装、总装车间多数标准工位器具的底部净空尺寸，车体长宽尺寸控制在600mm×600mm范围内，可在车间1.2m宽的人行通道、设备间隙内灵活转向，最小转弯半径仅为自身长度的0.8倍，适配车间内密集排布的工位间短距离转运场景。

　　顶部的圆形顶升承载盘做了均布的防滑凹槽与定位销孔，承载额定载荷时盘面平面度公差控制在0.2mm以内，避免顶升后料架出现偏移滑落，顶升行程预留80mm的升降余量，可兼容不同支脚高度的工位器具，顶升到位后自带机械锁止结构，即使行走过程中遇到路面接缝、轻微坡度也不会出现承载盘下沉的问题。车体外壳采用分体式钣金拼接结构，侧面预留了急停按钮、状态指示灯的安装位，边角全部做了R20的圆弧倒钝处理，避免车间内人员通行时发生磕碰划伤，底部行走轮组采用差速驱动布局，两个驱动轮对称布置在车体中轴线两侧，前后端各设置一个万向从动轮，轮组安装座内置减震弹簧，可适应车间环氧地坪存在的3mm以内的高度差，行走过程中不会出现轮组悬空打滑的情况。

　　车体侧面预留的传感器安装位可适配磁导航、二维码导航、激光SLAM导航等不同导引方案的硬件加装，不需要额外对外壳结构进行打孔改造，内部电气舱采用分层布局，上层放置驱动控制器、通讯模块，下层放置电池组，重心控制在整机高度的三分之一位置，急停启停时不会出现倾翻风险，电池舱采用快拆结构设计，更换电池时不需要拆解车体外壳，可在1分钟内完成电池更换，适配汽车产线两班倒的连续作业需求。

　　在实际产线应用中，这类AGV主要承担焊装车间冲压件料架从缓存区到焊装工位的转运、总装车间零部件从线边仓到装配工位的配送任务，不需要铺设地面轨道，可根据产线调整随时变更运行路径，相比传统的人工叉车转运，可将工位间物料配送的响应时间缩短40%以上，同时避免叉车在车间内通行带来的人员碰撞风险。设计过程中特意将所有维护接口都布置在车体侧面，日常检查轮组磨损、清理传感器灰尘时不需要将车体顶升，站在侧面即可完成所有日常维护操作，车体顶部的承载盘做了可拆卸设计，后期如果需要适配不同规格的载具，只需要更换顶部承载盘即可，不需要改动下部的行走与顶升主体结构，大幅降低后续的改造成本。车体外壳的拼接缝隙全部控制在1mm以内，可阻挡车间内的焊接粉尘、装配油污进入车体内部，电气舱与外部的接线位置全部设置了密封胶条，防护等级达到IP54，可适应车间内存在少量粉尘、偶尔有切削液飞溅的作业环境，不需要额外增加防护外罩。
