适配机械臂作业的立式地面支撑机架结构

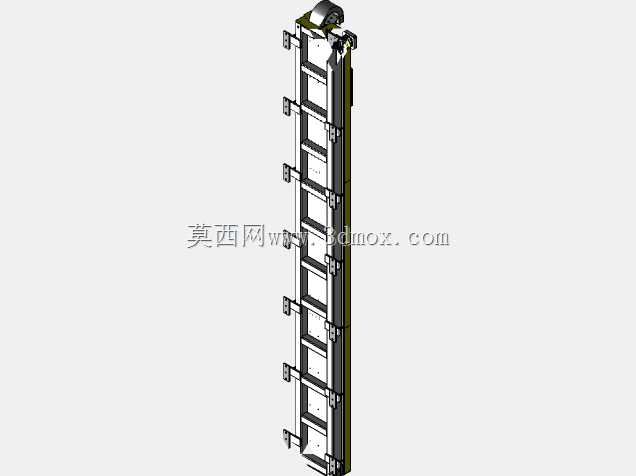

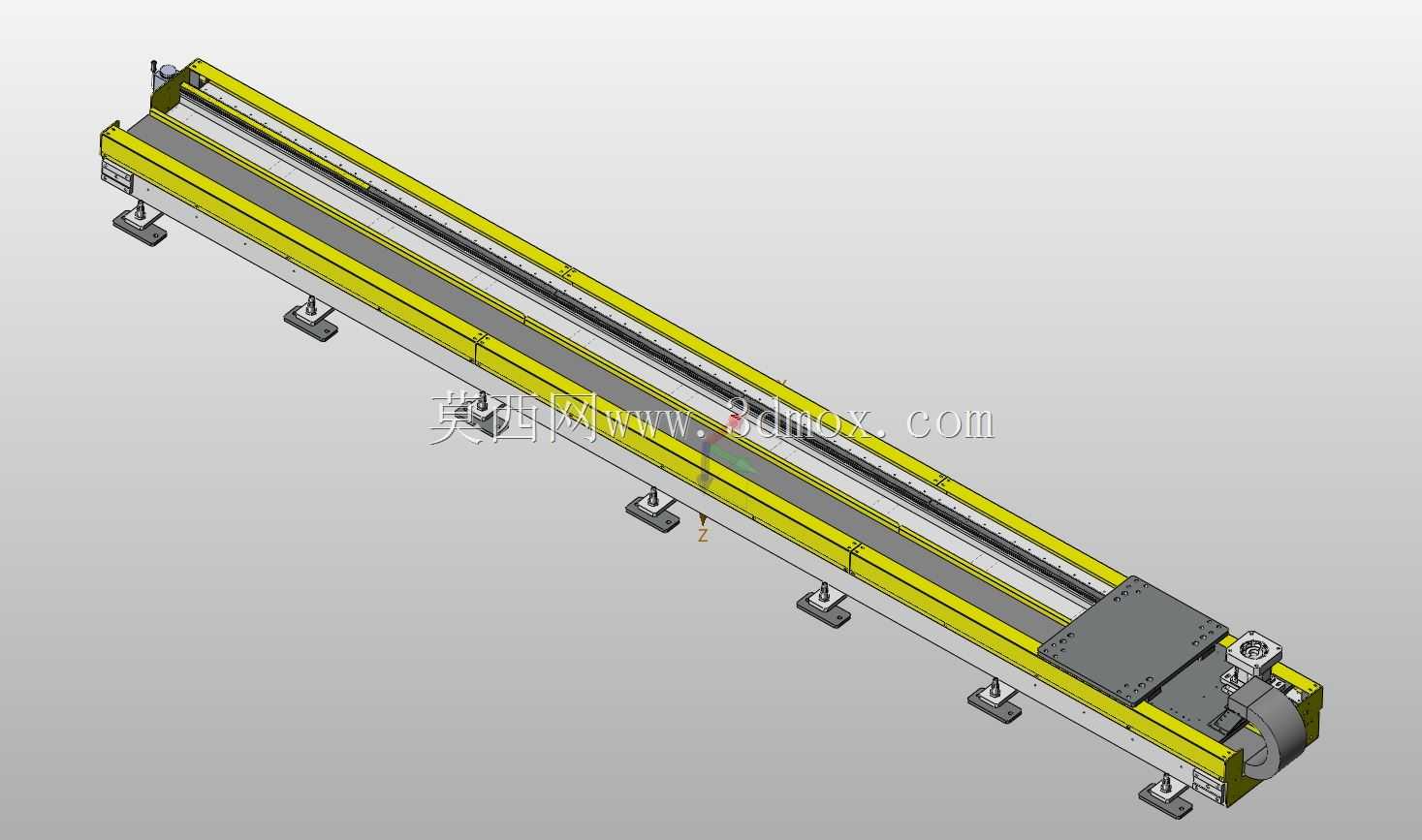

　　在自动化产线的布局规划中，这类立式地面机架常作为机械臂的外部配套支撑载体出现，多数应用在多工位流转的长行程作业场景里——比如电子元件的整线上下料、长尺寸工件的逐段焊接、仓储环节的连续分拣码垛，当机械臂需要沿固定竖直路径完成多点位重复作业时，单靠机械臂自身的基座无法覆盖全行程的支撑刚性需求，这类长条形立式机架就承担了导向、承载、配套走线的核心作用。从结构设计逻辑来看，整个机架采用分段式框架拼接思路，主体承力部分用矩形型材组焊成等距分布的框格结构，每段框格的内侧都预留了标准安装孔位，既可以用来固定直线导轨的安装基面，也能根据现场需求加装拖链槽、传感器安装支架、气动管路排布卡扣，不需要后期在主承力梁上重新打孔破坏结构强度。

　　机架顶部的安装位专门做了加厚处理，用来配套驱动单元的安装基准面，加工时统一保证了基面的平面度与侧边导轨安装面的平行度，避免后期装配时出现导轨卡滞、运行抖动的问题。考虑到现场安装的地面平整度误差，机架底部的四个支撑脚都设计成可调结构，调节行程覆盖常规工业地坪的平整度偏差范围，不需要额外加工预埋钢板就能完成设备调平，调平后可以通过锁紧螺母固定支撑高度，避免长期运行出现机架偏移。

　　从安装边界来看，这类机架的宽度方向尺寸控制在窄幅区间，适合贴靠产线侧边或者设备间隙布置，不会占用过多的车间通道空间；长度方向可以根据实际作业行程需求做模块化拼接，单段标准节的长度统一，现场只需要通过连接法兰把多段机架拼接起来，就能适配不同行程的作业需求，拼接处的定位销孔在出厂前就做了配做处理，现场装配不需要重新配钻就能保证整体导轨的直线度。机架侧面预留的通长走线槽空间，可以把机械臂的动力线缆、信号线缆、配套气动管路全部收纳在内，外部加装配线槽盖板就能避免线缆外露被工件剐蹭，也能减少车间积尘对线束接头的影响。

　　在功能适配性上，这种机架的承力设计不仅考虑了机械臂自身的重量，还预留了机械臂末端抓取最大负载时的偏载余量，框格结构的横向加强筋每隔固定间距布置一道，即使机械臂在机架最远端做高速启停作业，整体结构的变形量也能控制在机械臂运行允许的精度范围内，不会因为机架刚性不足导致末端作业位置出现偏差。和常见的落地式机械臂基座不同，这种立式长机架把机械臂的作业路径从单点覆盖拓展到了直线长行程覆盖，不需要额外给机械臂加装第七轴地轨就能实现多工位的连续作业，整体安装高度可以根据产线的作业面高度做适配调整，顶部的驱动单元安装位既可以装皮带传动模组，也可以换装齿轮齿条传动组件，适配不同运行速度、不同负载等级的机械臂移动需求。在细节设计上，机架的所有外露棱边都做了倒角处理，避免现场安装调试时划伤操作人员；表面处理采用喷塑工艺，相比普通喷漆更耐车间内的切削液、润滑油腐蚀，长期使用也不会出现表层脱落生锈的问题；每段框格的预留安装孔都采用统一的孔距标准，和市面上主流的工业铝型材配件、导轨安装压块尺寸完全兼容，后期维护更换配件不需要单独定制加工。
