车间工位用斜口分隔式塑料零件收纳盒

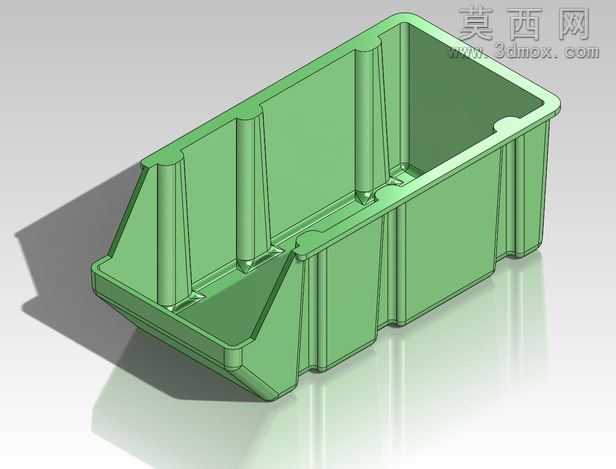

本零件收纳盒采用三维参数化建模方式完成全结构设计，建模过程中优先遵循注塑成型工艺的设计准则，对盒体的壁厚做了均匀化处理，整体壁厚保持在2.5mm的合理区间，避免注塑过程中出现缩痕、缺胶等成型缺陷。模型渲染阶段选用半哑光浅绿色硬质PP塑料材质，还原工业级物料盒的真实质感，场景内添加柔和的环境反射与软阴影效果，清晰呈现盒体的结构轮廓与表面细节。结构设计上，盒体采用前低后高的斜口开口形式，前侧斜向开口高度低于后侧立壁，方便操作人员在工位上无需大幅度抬手即可快速取放内部存放的小型零件，斜口边缘做了R2的圆角过渡处理，避免取放零件时划伤手部或刮蹭零件表面。盒体内部设置了三根垂直分布的加强立柱，从盒体内底一直延伸至顶部开口边缘，搭配盒体外壁等距分布的竖向加强筋，大幅提升盒体的整体结构强度，避免堆叠承重时出现侧壁变形、盒体弯折的问题，同时立柱与加强筋的厚度做了渐变处理，与盒体主体壁厚平滑衔接，减少应力集中点。盒体后侧顶部设计有外凸的挂接卡位结构，可适配常见的物料挂板、百叶挂架实现壁挂式安装，也可直接放置在工作台面使用，底部设计有与顶部卡位匹配的堆叠定位结构，多个同型号零件盒上下堆叠时可实现精准对位，不会出现滑移倾倒的问题。盒体内部的空间可根据存放零件的尺寸搭配活动分隔板，灵活划分不同的储物区间，实现螺丝、螺母、小型电子元器件、加工小配件等不同物料的分类存放，整体结构兼顾了实用性、结构强度与注塑生产的工艺可行性，可直接用于注塑模具的开发设计参考，也可用于车间工位布局的三维可视化排布演示。
