ANSI标准带颈对焊管法兰三维设计作品

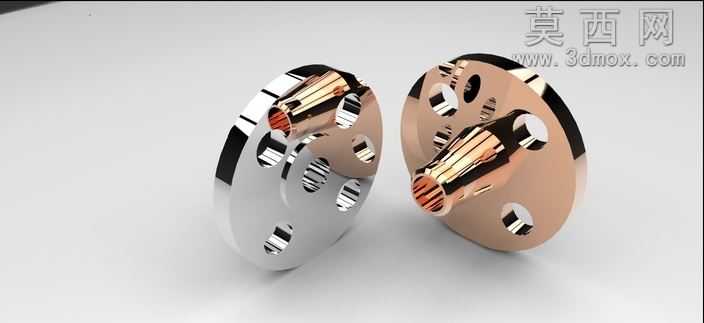

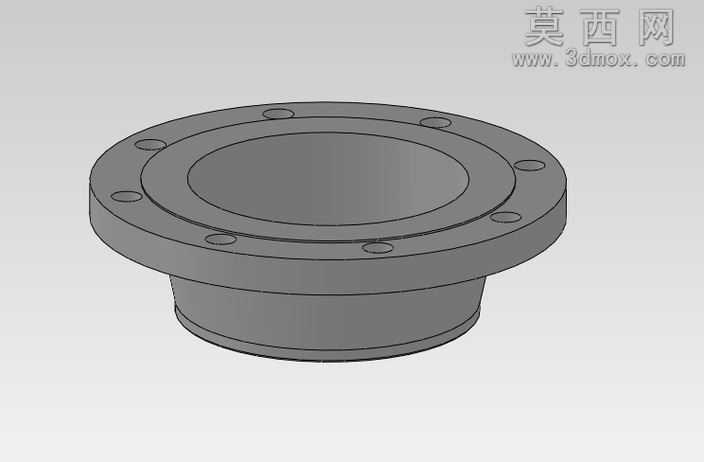

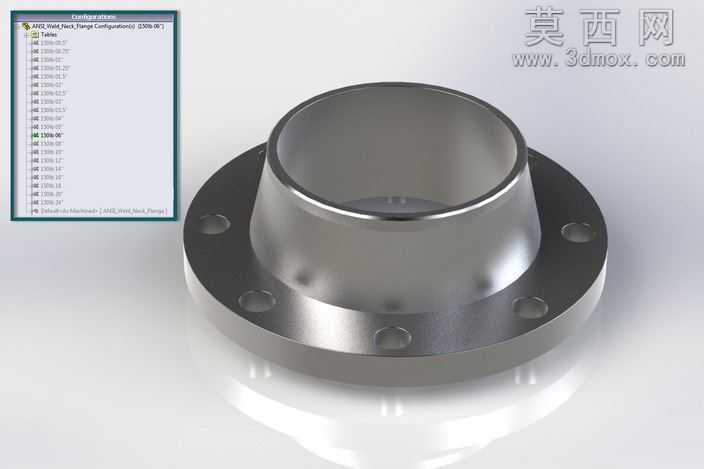

本作品为符合ANSI标准的带颈对焊管法兰三维建模作品，建模过程依托主流三维机械设计软件完成，全程采用参数化建模逻辑，覆盖1/2英寸至24英寸全规格尺寸区间，可通过参数调整快速生成对应通径的法兰模型，适配不同管道工程的选型需求。建模阶段首先依据ANSI法兰标准规范确定核心基准，以法兰密封面中心为坐标原点建立全局基准坐标系，依次绘制法兰盘截面、颈部过渡截面、对接管口截面的二维草图，对草图进行全尺寸约束与几何约束，确保各尺寸参数与标准要求完全匹配，无过约束或欠约束问题。回转特征生成法兰基础实体后，对法兰盘上的螺栓连接孔进行圆周阵列操作，严格按照标准规定的螺栓孔数量、孔中心距、孔径尺寸完成阵列，保证各孔位的位置度公差符合工程使用要求。模型细节处理阶段，对法兰颈部与法兰盘的衔接位置做平滑过渡圆角处理，既还原真实法兰的锻造工艺特征，也避免应力集中问题的出现；密封面位置根据标准要求加工出对应密封结构，可适配不同压力等级的密封垫片使用；对接管口位置预留标准焊接坡口结构，能够直接匹配对应壁厚的管道进行对焊作业，还原实际工程中的焊接装配要求。材质渲染阶段，为模型赋予工业常用的碳钢材质效果，调整金属粗糙度、反光度参数，还原锻造法兰的真实金属质感，同时对密封面位置做差异化材质处理，突出密封面的加工精度特征。模型结构完全遵循实际法兰的生产加工逻辑，各部分壁厚、过渡尺寸均符合工程应用的强度要求，既可以用于管道系统的三维装配模拟、管路布局干涉检查，也可作为教学演示素材帮助学习者理解对焊法兰的结构特点与工作原理，还能为法兰的生产加工、工艺编制提供直观的三维参考，模型整体几何精度高，特征完整无缺失，可直接导入各类三维装配环境使用。
