气动剪叉式工位升降作业平台结构

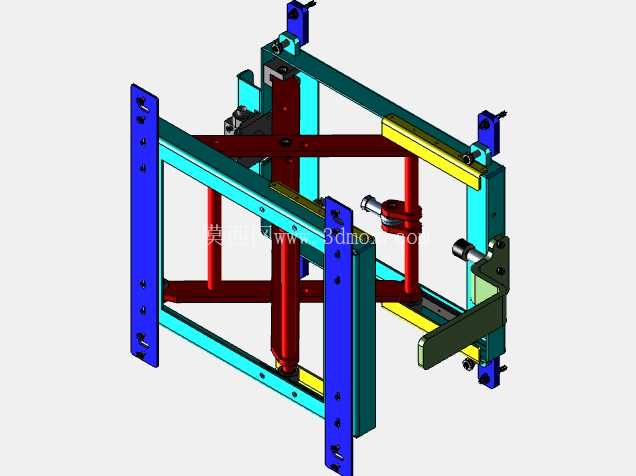

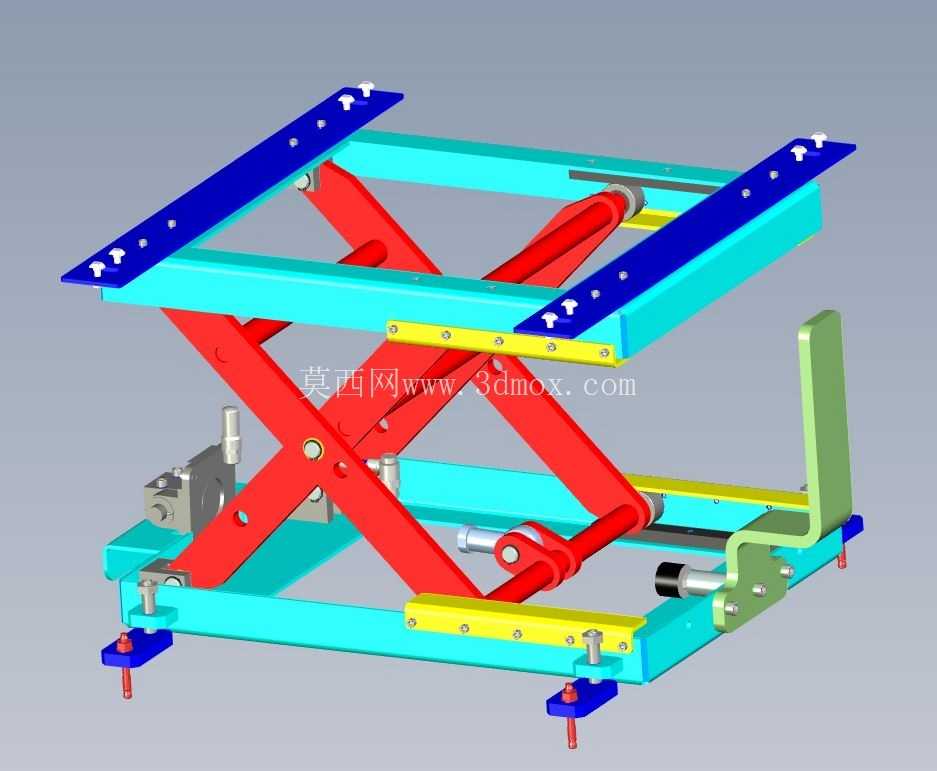

　　在轻工装配、电子零部件接驳、小型工装工位的物料抬升场景里，纯电动升降台往往存在布线繁琐、低速段启停冲击大的问题，而这款气动剪叉式升降结构，正是针对这类短行程、高频次、小负载的工位抬升需求做的定向设计。从结构布局来看，它采用经典的单组交叉剪叉臂作为核心承载传力结构，上下两层台架均采用矩形空心型钢拼焊成型，上台面两侧预留了等距排布的安装孔位，可直接适配工装夹具、物料托盘、定位治具的固定需求，不需要额外二次加工转接板，能直接对接现有工位的工装安装标准。下台面四个角设置了带定位销的可调支撑脚，支撑脚螺杆长度预留了30mm的调节余量，既可以抵消安装地面的平面度误差，也能在设备移位后快速调平，避免剪叉臂受力偏载导致的卡滞问题。

　　驱动端采用水平布置的气动执行元件，缸体铰接固定在下台架的后侧安装座上，活塞杆端与剪叉臂的中部铰接点连接，通过气压推动活塞杆伸缩，带动剪叉臂绕中部销轴转动，实现上台面的垂直升降动作，相比底部直顶的驱动布局，水平布置的气缸能大幅压缩设备的闭合高度，在最低工位时整体厚度控制在180mm以内，适配低矮工位的安装空间要求。剪叉臂的铰接点全部采用带自润滑衬套的销轴连接，衬套选用铜基石墨材质，日常工况下不需要频繁加注润滑脂，能减少产线设备的维护工作量，上下台架与剪叉臂连接的滑动副位置，加装了高分子聚乙烯耐磨滑块，滑块与台架内置的导向滑槽配合，既可以降低滑动过程的摩擦阻力，也能避免金属直接接触产生的异响和磨屑，适配电子车间无尘化的作业要求。

　　设备后侧设置的L型安装支架，可用来固定气动控制阀组、磁性开关等配套元件，不需要额外在设备旁布置独立的阀组安装架，压缩整体占用空间。从安装边界来看，设备整体长宽尺寸控制在600mm×400mm区间，最大抬升行程为200mm，额定承载能力适配100kg以内的工装或物料，完全满足小型零件装配、工位间物料高度对接、工装夹具高度调整的使用需求。在气路配置上，预留了标准的快插接口，可直接对接车间现有0.5-0.7MPa的压缩空气管路，搭配节流阀可实现升降速度的无级调节，避免抬升过程中物料晃动掉落，两端的极限位置可通过加装磁性开关实现位置信号反馈，接入产线PLC系统就能完成自动升降的逻辑控制，不需要人工反复操作阀件。

　　结构设计阶段做了偏载校核，当上台面负载重心偏移中心100mm时，剪叉臂的铰接点应力仍控制在材料许用应力的60%以内，不会出现臂架变形、升降卡滞的问题，所有外露的结构件边缘都做了倒角去毛刺处理，避免操作人员调整工装时被划伤，底部支撑脚的接地端加装了橡胶减震垫，能抵消气缸动作时产生的轻微振动，保证上台面工装的定位精度。相比液压驱动的剪叉台，这款气动结构不存在液压油泄漏的风险，不会对生产物料造成油液污染，更适合电子装配、食品包装等对洁净度有要求的生产场景，整体结构没有复杂的传动部件，后期故障排查和零件更换都非常便捷，普通的设备维护人员就能完成日常检修工作，不需要专业的液压维修技能。
