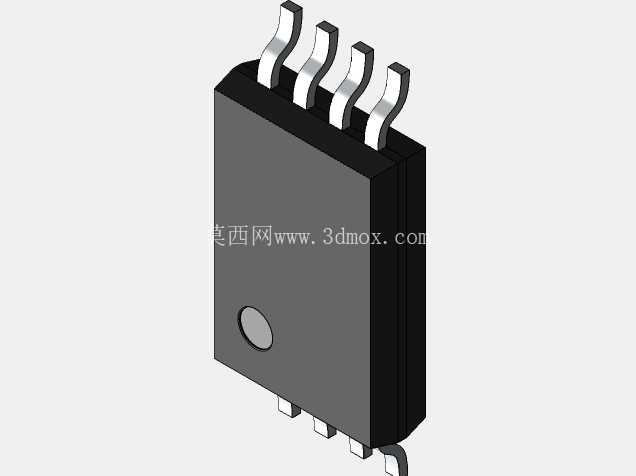

TSSOP-8薄型小外形IC表面贴装封装

在消费电子、工业通讯、便携测量设备的PCB板级设计环节，表面贴装类IC的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，TSSOP-8这类8引脚薄型缩小小外形封装，是当下小引脚数模拟芯片、逻辑芯片、接口转换芯片最常用的封装形态之一。做这类封装的三维建模时，首先要贴合SMT产线的实际生产边界，不能只照着规格书的标称尺寸做理想化建模——很多新手建模时容易忽略引脚的共面度公差、塑封本体的脱模斜度，还有引脚成型后的翼形弯折角度，这些细节如果和实际物料偏差超过0.05mm，在做PCB装配干涉检查、钢网开孔设计、回流焊治具设计的时候就会出现误判，要么是虚拟装配时显示干涉实际生产没问题，要么是虚拟装配无干涉但实际贴片时出现引脚顶起、虚焊的问题。

从实际应用场景来看，这类8引脚的TSSOP封装常用来搭载运算放大器、电平转换芯片、小型EEPROM存储芯片、低压差线性稳压器，在手持通讯终端、工业传感器模块、车载小型控制单元里的应用占比很高，因为它的本体厚度比传统SOIC-8薄近三分之一，占用的PCB板面面积比同引脚数的SOIC封装小接近一半，非常适合对整机厚度、板卡尺寸有严格限制的便携类通讯设备。建模时的尺寸把控要覆盖几个核心边界：首先是塑封本体的长宽尺寸，要考虑塑封工艺的飞边余量，不能把标称尺寸做到极限，否则在做整板布局时，相邻元件的安全间距计算会出现偏差；然后是引脚的成型尺寸，翼形引脚的伸出长度、弯折半径、引脚末端的共面度，必须和量产物料的实际成型参数匹配，因为SMT贴片时吸嘴是吸取塑封本体的中心区域，本体的顶面平面度、标识点的位置（也就是模型上的圆形定位凹点）也要准确还原，这个凹点是引脚1的定位标识，不管是产线的视觉对位，还是后期维修的引脚识别，都要靠这个标识判断引脚顺序，建模时凹点的深度、直径不能随意设定，要符合行业通用的封装标识规范，避免和其他同外形封装的标识混淆。

设计思路上，这个封装模型没有做多余的工艺简化，还原了引脚和塑封本体结合处的溢胶轮廓、引脚表面的镀锡层轮廓特征，这些细节在做PCB的3D布局检查时，可以直观看到引脚和焊盘的对齐情况，检查相邻走线、丝印层和封装本体的安全距离——很多工程师在做双层板、四层板的高密度布线时，容易把丝印字符放到封装本体的下方，或者把高压走线布置在离引脚太近的位置，用精准的3D封装模型做装配检查，就能在设计阶段提前发现这些问题，不用等到打样回来才发现丝印被元件挡住、或者安规距离不足的问题。另外，这个封装的安装边界要考虑回流焊后的元件高度，因为TSSOP封装的引脚是向外弯折的，元件本体底部和PCB板面之间有微小的间隙，建模时要准确还原这个间隙高度，这对需要做底部 underfill 填充的高可靠性场景很重要，比如车载、工业级的通讯模块，会在IC底部填充环氧树脂来提升抗振动性能，如果间隙尺寸建模不准，填充量的计算就会出现偏差。

从结构选型的角度说，这类封装的热阻比同引脚数的QFN封装略高，但焊接难度更低，维修拆卸更方便，不需要专门的底部加热台，用普通热风枪就可以完成拆焊，所以在小批量通讯设备、开发板、工业控制板上的应用非常广泛。建模时特意保留了引脚的微小弯折弧度，没有做成直角弯折的理想化模型，因为实际生产中引脚冲压成型时不可能做到绝对直角，都会有微小的弯折圆角，这个细节会影响焊盘上锡后的应力分布，如果建模时忽略这个圆角，在做焊点可靠性的有限元仿真时，应力集中的位置计算就会和实际情况出现偏差。另外，塑封本体的边角做了微小的倒角处理，还原了实际塑封工艺的脱模特征，不是尖锐的直角，这在做自动化装配的吸嘴吸取仿真、产线轨道输送的干涉检查时，能避免出现虚假的干涉报警，提升结构检查的效率。
