A型3216规格贴片钽电容三维结构

做消费类通讯终端PCB布局的时候，最先要卡准的就是各类表贴无源器件的安装边界，3216规格也就是常说的A型钽电容，是电源去耦、局部储能回路里用得极多的器件，很多刚入行的结构工程师在叠层设计时容易忽略这类器件的实际高度公差，要么给结构件留的间隙不足导致组装干涉，要么焊盘封装画得不准导致回流焊后出现立碑、偏移的缺陷。这个三维模型完全按照实际量产器件的外形尺寸做了还原，本体的长宽严格对应3.2mm×1.6mm的标称尺寸，端面电极的宽度、厚度都参考了主流厂商的规格书公差范围，没有做夸张的简化，不管是用来做PCB的3D布局校验，还是导出到ECAD环境做装配干涉检查，都能直接匹配常规的封装库。

从实际应用场景来说，这类SMD钽电容不像陶瓷贴片电容那样存在压电效应，容量稳定性更好，在通讯设备的电源输入端口、射频模块的供电旁路、便携设备的瞬时储能回路里都有大量应用，很多时候在高密度布局的通讯主板上，钽电容的摆放位置不仅要考虑电气走线的最短路径，还要避让周边的结构件、屏蔽罩、连接器的安装位，这时候精准的三维模型就比单纯的2D焊盘图形好用太多——你可以直接在装配环境里旋转视角，检查电容本体和相邻的屏蔽盖侧壁有没有预留足够的安全距离，确认电容顶部和后壳的内壁之间有没有满足0.3mm以上的组装间隙，甚至可以模拟回流焊过程中器件可能出现的微小偏移，提前预判会不会和周边的0402、0603电阻电容产生碰撞。

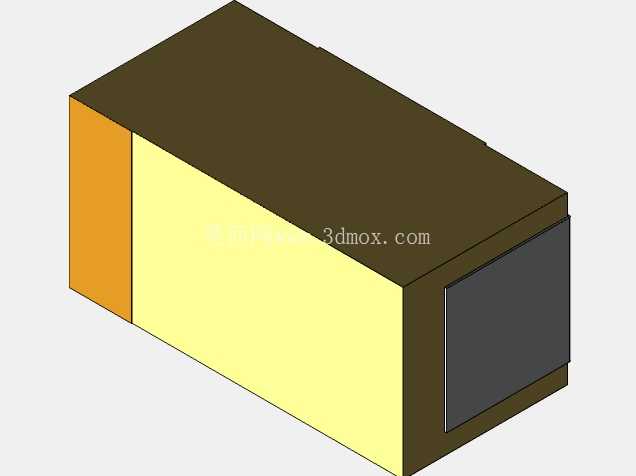

设计这个模型的时候，没有做多余的倒角或者装饰性特征，完全还原了量产钽电容的实际外观：本体的塑封部分是规整的长方体，一端的黄色端电极是钽芯的阳极引出端，另一端的深色端面是阴极焊接面，各个面的分模线位置、电极的覆盖范围都和实物一致，不会出现模型和实物外观偏差太大导致的视觉误判。很多工程师在自己画这类器件模型的时候，容易把两个端面电极的宽度做反，或者把本体的高度搞错——A型钽电容的常规高度是1.6mm，部分薄型版本是1.0mm，这个模型对应常规厚度的通用版本，适配绝大多数通用场景的选型需求。

在做整机结构评审的时候，把这个模型导入到总装配里，还能用来检查SMT生产过程中的吸嘴吸附位置是否合理：钽电容的顶面是平整的塑封面，没有凸起的标识或者凹槽，吸嘴的吸附中心要对准本体的几何中心，偏移量不能超过0.5mm，否则贴装的时候容易出现飞件或者偏位，通过三维模型可以提前在贴装程序里校准吸附坐标，减少首件调试的时间。另外在做DFM可制造性检查的时候，还能通过模型确认焊盘的伸出长度是否符合工艺要求：钽电容的端面电极需要和焊盘有足够的重叠面积，回流焊的时候焊锡才能形成良好的浸润弯月面，避免出现虚焊或者焊锡爬高过高导致的相邻电极短路。

很多人觉得无源器件的模型不重要，随便拉个长方体代替就行，但实际做高密度通讯产品的时候，往往就是一个电容的高度差了0.2mm，导致整批主板装壳后出现顶壳的问题，或者因为模型尺寸不对，屏蔽盖开口位置偏了，生产的时候需要手工修剪屏蔽罩，浪费大量的人工成本。这个模型的所有尺寸边界都留了合理的公差余量，既不会因为尺寸做太大导致布局时不必要的空间浪费，也不会因为尺寸做太小导致干涉检查失效，不管是用来做前期的方案布局，还是后期的生产工艺校验，都能满足工程使用的精度要求。在做ECAD组件库搭建的时候，这个模型可以直接关联到对应的原理图封装，后续调用的时候不需要再重复建模，能大幅提升硬件设计和结构设计的协同效率，避免两边的封装尺寸不统一导致的设计反复。
