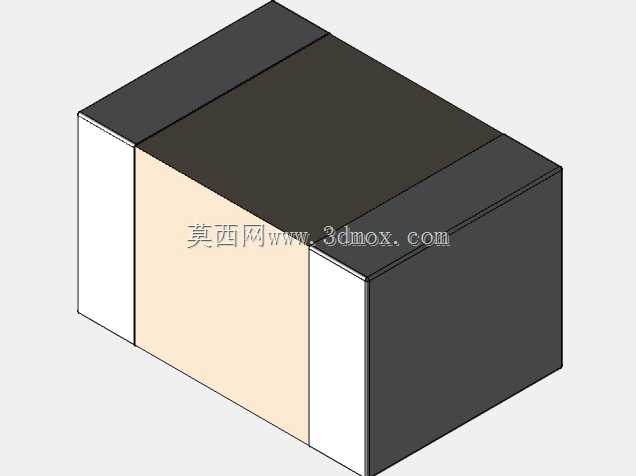

0805规格陶瓷贴片电容三维数模

　　做消费类电子主板Layout的工程师都清楚，0805封装的陶瓷SMD电容是板级电路里用量极大的被动元件，从电源输入端口的滤波支路，到信号链路的去耦回路，再到高频电路的匹配网络，几乎每一块印制板上都能找到它的安装位。很多刚接触ECAD协同设计的结构工程师容易忽略这类小元件的三维建模精度，觉得只要大概画个方块占位就行，实则不然——在高密度板卡设计里，尤其是板对板堆叠间距小于1mm的便携设备内部，元件本体的高度公差、端电极的宽度边界，直接决定了后续结构装配时会不会出现元件与外壳筋位干涉、与相邻屏蔽罩距离不足导致耐压不够的问题。这个数模在构建时完全参照实际量产元件的外形公差做了还原，本体采用长方体切角处理，两端的金属端电极单独做了分层结构，还原了真实元件端电极与陶瓷本体的衔接台阶，不会出现简化模型里端电极与本体齐平导致的装配间隙误判。

　　从实际应用场景来看，这类电容的工作覆盖范围极广，工业控制板卡的电源入口处常用它做差模滤波，搭配电解电容吸收不同频段的电源纹波；车载电子的CAN总线接口处，它能配合共模电感滤除总线传导的高频干扰；甚至在射频前端的匹配电路里，高Q值的0805陶瓷电容还能承担阻抗匹配的作用，这时候元件本身的寄生参数会直接影响电路性能，而精准的三维模型能帮助工程师在做PCB布局时提前预判元件之间的耦合距离，避免因模型尺寸偏差导致的实际电路性能与仿真结果脱节。

　　建模过程中没有做过度的细节简化，本体的陶瓷部分与两端金属端电极做了独立的实体拆分，方便后续导入ECAD软件时直接赋予不同的材料属性，做热仿真或者EMC仿真时可以直接识别不同材质的边界。外形尺寸严格遵循0805公制2012封装的标准安装边界，长度2.0mm、宽度1.25mm的本体尺寸，端电极各占0.3mm的宽度，本体高度按照常规厚膜陶瓷电容的通用尺寸做了设定，同时预留了公差调整的参数化空间，工程师可以根据自己选用的具体厂商元件规格，快速调整本体高度来匹配实际BOM里的物料参数。

　　很多结构工程师在做板级装配校验时，经常遇到导入的ECAD元件库模型尺寸不准，导致明明Layout时留够了安全距离，实际打样回来却发现元件顶到外壳的问题，这个数模的安装边界完全按照焊盘焊接后的实际占用空间做了校准，端电极的下表面与PCB安装面完全贴合，不会出现模型悬浮或者嵌入焊盘的情况，导入装配环境后可以直接做干涉检查，不需要再手动调整元件的安装位置。在做整机的跌落仿真时，精准的元件模型也能帮助工程师更准确地模拟板卡受力时元件的应力集中位置，提前预判电容受外力开裂的风险，尤其是在电源入口处的大容值0805电容，本身陶瓷材质脆性大，装配时如果旁边有结构筋位压迫，很容易出现本体隐裂导致后期电路失效，精准的三维模型能在设计阶段就规避这类工艺风险。

　　另外在做自动化产线的贴装程序仿真时，这个模型的外形轮廓也能直接被贴片机的编程软件识别，准确模拟吸嘴拾取元件的位置、元件在飞达上的出料姿态，提前预判贴装时会不会出现元件与相邻已贴装元件的干涉，不需要工程师再手动绘制元件轮廓做贴装仿真。不同于很多简化的方块模型，这个数模还原了陶瓷本体与端电极的色差边界，在做整机的可视化渲染或者产品内部结构展示时，也能更真实地还原板卡的实际装配效果，不会出现所有元件都是统一灰色方块的失真感。对于需要做ECAD与MCAD协同设计的团队来说，这个模型可以直接导入到常用的机械设计软件中，不需要二次修整就能直接用于装配校验、热仿真分析、产线贴装模拟等多个环节，能大幅减少工程师重复建库的工作量，也能避免因模型精度不足导致的各类设计迭代问题。
