SOT-143表面贴装集成电路封装结构

在消费电子、通讯终端、工业控制板卡的PCB Layout与SMT产线适配环节，表面贴装器件的封装三维结构是结构工程师、硬件工程师协同设计时的核心参考依据，SOT-143作为小尺寸表面贴装集成电路封装，广泛应用在小信号放大、ESD防护、逻辑开关类芯片的承载场景中，这类封装的三维模型直接决定了PCB焊盘设计、钢网开口尺寸、回流焊工艺避让空间的合理性，是板级设计中不可缺少的结构参考要素。

从实际工程应用场景来看，SOT-143封装多用于便携通讯设备的射频前端小信号处理电路、便携数码产品的电源管理辅助电路、工业传感模块的信号调理电路中，这类应用场景对板上占用空间要求严苛，同时需要兼顾SMT量产时的焊接良率，封装的引脚成型尺寸、本体高度、引脚共面度参数直接影响贴装后的可靠性，若三维结构建模时忽略引脚的成型弧度、本体与引脚的相对位置偏差，很容易在实际贴装时出现引脚虚焊、本体偏移、与周边器件干涉的问题。

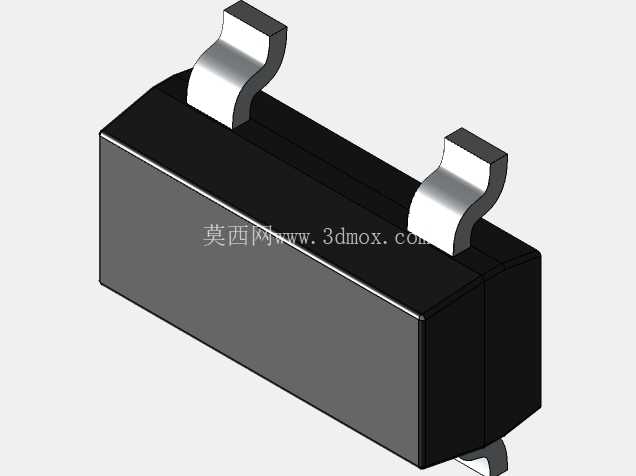

这款封装的结构设计围绕表面贴装工艺的核心需求展开，本体采用矩形塑封结构，两个成型引脚向外弯折出贴合焊盘的焊接平面，引脚的弯折弧度充分考虑了SMT回流焊过程中热胀冷缩带来的应力释放空间，避免焊接后引脚与塑封本体连接处出现应力开裂；引脚的宽度、伸出本体的长度、引脚间距均匹配行业通用的焊盘设计规范，工程师在进行PCB布局时，可直接参照该三维结构划定器件的占位空间、丝印轮廓与禁布区，不需要额外反复核对封装手册的二维尺寸，能有效减少设计阶段的尺寸核对工作量，降低因二维尺寸理解偏差带来的设计错误。

从安装边界来看，该封装的本体高度属于低矮型表贴器件范畴，在板卡堆叠设计中，可适配多数便携设备内部的层间间隙要求，不会因为器件高度过高影响外壳装配；引脚的焊接面共面度控制在表贴工艺允许的公差范围内，建模时还原了引脚成型后的实际弧度，而非简化的直角折弯结构，能更真实地模拟实际器件贴装后的状态，在进行DFM可制造性检查时，可准确识别焊盘与引脚的贴合位置、钢网开口与引脚的对应关系，提前预判焊接风险。

在结构设计思路上，这类小尺寸表贴封装的建模核心是还原量产器件的真实形态，而非仅做示意性的方块加引脚的简化模型，塑封本体的边角倒角、引脚与本体连接处的包胶形态、引脚表面的弯折过渡曲面都做了写实还原，工程师在进行整机结构干涉检查时，不会因为模型过度简化而忽略实际器件的突出部分，避免出现组装时器件与周边结构件、屏蔽罩碰撞的问题。对于从事通讯类板卡设计、便携电子产品结构设计的工程师来说，准确的封装三维模型是连接硬件设计、结构设计、制造工艺的关键纽带，能打通设计环节与量产环节的信息差，减少打样阶段的迭代次数，提升产品从设计到量产的转化效率。在实际的SMT产线编程环节，准确的三维封装模型也可用于贴片机的器件视觉识别参数核对，帮助工艺人员快速确认器件的吸嘴拾取位置、视觉对焦点，缩短产线换线调试的时间，尤其在多品种小批量的通讯模块生产场景中，这类标准化的封装三维模型能大幅降低工艺准备阶段的出错概率。
