3.6英寸紧凑型穿越机机架结构设计

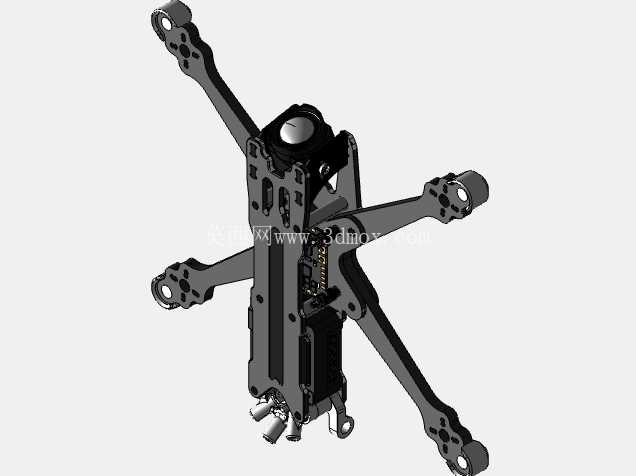

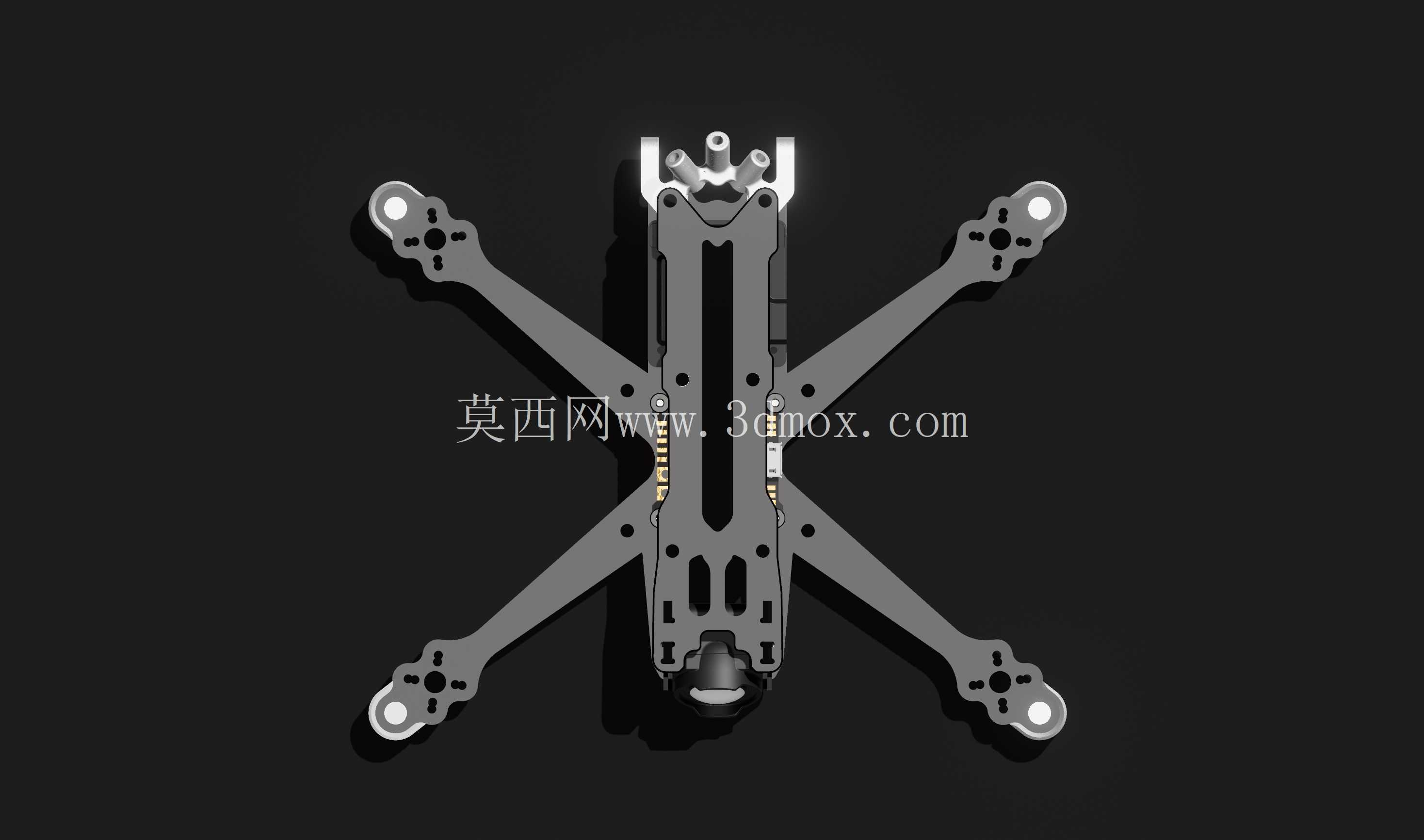

　　这款3.6英寸轴距的FPV穿越机机架，核心面向花飞、竞速以及小范围影视航拍的作业场景，针对现有同级别机架普遍存在的炸机易损、装机空间局促、振动抑制不足的痛点做了定向结构优化。从实际装机的边界条件来看，机架采用正X型机臂布局，机臂末端预留标准19mm电机安装孔位，兼容同尺寸无刷电机的直装需求，机臂根部做了一体化加厚过渡处理，避免炸机时机臂与中心板连接位置出现应力断裂的问题，同时机臂内部预留了电调信号线、电机线的走线槽，装机时线材可以完全埋入结构内部，既减少飞行时的风阻，也能避免线材外露被螺旋桨打损的风险。

　　中心板采用上下分层的叠层设计，上层预留飞控、接收机的安装位，兼容标准20x20mm、25.5x25.5mm两种飞控安装孔距，下层预留图传、电容、电池扎带的固定空间，层间高度经过精准核算，既能够容纳常规尺寸的模拟图传、数字图传发射端，也不会因为层间过高导致整机重心上移影响飞行手感。机架头部预留了摄像头安装座，支持19mm宽度的FPV摄像头固定，安装角度可在0-45度之间无级调节，满足不同飞行速度下的视角需求，尾部预留了天线固定座，可同时安装图传天线与接收机天线，避免信号遮挡。

　　结构设计上重点考量了抗冲击性能，机臂末端做了圆弧收边处理，同时预留了防撞胶圈的安装槽，轻微炸机时可以通过胶圈吸收冲击力，减少机臂开裂的概率；中心板四个角做了切角处理，既减轻了不必要的结构重量，也能在碰撞时避免尖锐边角直接受力断裂。整机的安装边界经过反复校核，电池安装位位于中心板正下方，支持4S规格的锂电池绑扎，重心位置刚好落在整机几何中心，飞行时不会出现头重脚轻或者偏航的问题；机架整体采用对称结构设计，四个机臂的长度、厚度完全一致，动平衡余量控制在极小范围内，能够减少飞行时的机臂共振，提升飞控的滤波效率，让飞行画面更稳定。

　　从实际使用场景出发，这款机架兼顾了轻量化与结构强度，整机裸架重量控制在合理区间，搭配常规动力套装后整机起飞重量能够满足花飞动作的动力冗余需求，既适合日常休闲飞行练习，也能满足小型赛事的竞速使用需求，同时紧凑的机身尺寸可以在树林、楼宇间隙等狭小空间内灵活穿梭，适配复杂环境下的飞行作业。结构细节上，所有的安装孔位都做了沉头处理，螺丝安装后表面齐平不会凸起，既减少风阻也能避免螺丝刮伤线材；机臂与中心板的连接位置采用了嵌入式定位结构，组装时不需要反复对位，拧上螺丝即可保证机臂角度完全对称，降低装机的调试难度。针对FPV飞行常见的炸机损坏点，这款机架在机臂根部、摄像头安装座、天线座这些易损位置都做了局部加厚，同时预留了替换件的安装接口，出现局部损坏时不需要更换整个机架，只需要替换对应损坏的部件即可，降低使用维护成本。走线空间的设计上，中心板边缘预留了统一的出线口，所有线材都可以从出线口规整排布，不会出现线材挤压飞控、图传导致的设备故障，同时层间预留了足够的散热间隙，飞控、电调、图传工作时产生的热量可以通过间隙快速散出，避免长时间飞行出现设备过热的问题。
