好盈XRotor40A无刷电调结构设计

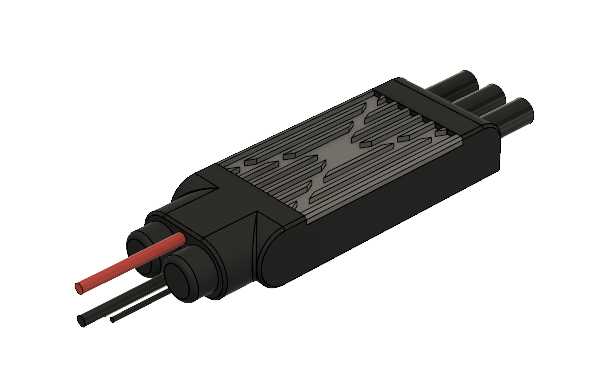

　　这款无刷电调的三维结构设计，完全围绕多旋翼无人机的实际飞行工况展开，做结构设计的时候首先要考虑的就是装机适配性，毕竟多旋翼机架的机臂空间有限，电调作为动力链路里的核心部件，既要塞得进机臂的安装槽，还要兼顾散热、走线、抗振这些实际使用中的硬需求。从外形来看，整体做了长条形的流线化处理，主体外壳采用带散热鳍片的一体化结构，鳍片顺着电调长度方向排布，不是随便做的装饰纹路——飞行过程中旋翼产生的下行气流刚好能顺着鳍片间隙流过，把功率管工作产生的热量快速带走，不用额外加装散热风扇，既减轻了整机重量，也减少了额外的故障点。

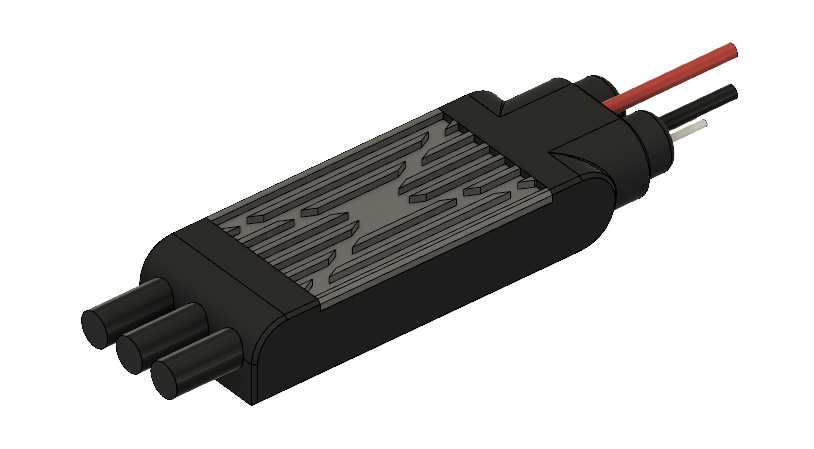

　　输出端做了三个并排的圆柱接线柱，是直接对应无刷电机三相线的连接位，柱体的直径和伸出长度都匹配常规航模热缩管、香蕉插头的安装尺寸，接线的时候不用额外调整线序长度，插好之后套上热缩管就能固定，避免飞行中振动导致接线松脱。输入端的三根出线做了分层排布，红黑两根是主电源输入线，线径匹配40A持续电流的载流要求，较细的白线是信号线，用来接飞控的油门信号输出，出线位置做了圆弧过渡的护线结构，避免装机走线的时候线材被外壳棱角割破绝缘层，毕竟无人机飞行中振动频率很高，线材如果反复和硬棱摩擦，很容易出现短路炸机的问题。做结构建模的时候，内部的功率器件排布也做了对应适配，功率MOS管直接贴在带鳍片的外壳内壁，中间预留了导热垫的安装间隙，保证热量能直接传导到外壳散出，控制板和功率层做了分层布局，既缩小了整体的横向尺寸，也避免功率线路的大电流对信号线路产生电磁干扰——很多新手装机的时候容易忽略电调的电磁干扰问题，要是信号线路和功率线路靠太近，很容易出现油门信号抖动，飞行中出现电机转速不稳的情况，这个结构在设计的时候就把两类线路的排布空间做了物理分隔，从结构层面降低了干扰风险。

　　安装边界上，整体的长宽高尺寸适配市面上绝大多数300到450轴距的多旋翼机臂，不管是圆管机臂还是方管机臂，都可以用扎带或者热缩套直接固定在机臂侧面，外壳背面做了微弧的贴合面，和常见直径的圆管机臂能更好贴合，固定之后不会出现滑动移位的情况。实际应用场景里，这款电调除了用在常规的航拍多旋翼无人机上，也能适配小型穿越机、农业植保小载荷无人机的动力需求，40A的持续电流输出能力足够支撑2212、2216系列的无刷电机搭配常见规格的螺旋桨使用，不管是日常休闲飞行还是作业飞行，动力余量都足够。设计的时候也考虑了不同装机环境的适配性，外壳的边角全部做了R角处理，没有尖锐的凸起，装机的时候不会刮伤机架的碳板或者线材，整体的密封结构也能应对日常飞行中的小雨、扬尘环境，不用额外做防水处理就能满足大部分户外使用场景。从建模细节来看，所有的安装位、接线位的尺寸都和实际量产零件完全匹配，不管是做机架设计的时候拿来做装配干涉检查，还是做动力系统的选型匹配，都能直接调用，不用再反复核对实物尺寸，能减少结构设计阶段的反复调整工作量。

　　很多人做电调建模的时候容易忽略出线位的应力释放结构，这个模型里特意在出线位置做了内凹的护线套安装位，实际装配的时候可以套上硅胶护线套，缓解线材根部的弯折应力，避免炸机的时候线材从根部扯断，这些细节都是实际炸机经验积累出来的设计点，不是凭空画出来的结构。另外，外壳的鳍片高度也做了控制，不会因为鳍片太高导致电调整体厚度超标，装机的时候不会突出机臂太多，减少飞行过程中的风阻，毕竟多旋翼无人机的风阻对续航时间的影响很明显，哪怕是一点点的外形优化，累积起来也能提升几分钟的续航表现。
