橡胶板U型纵切加工设备结构设计

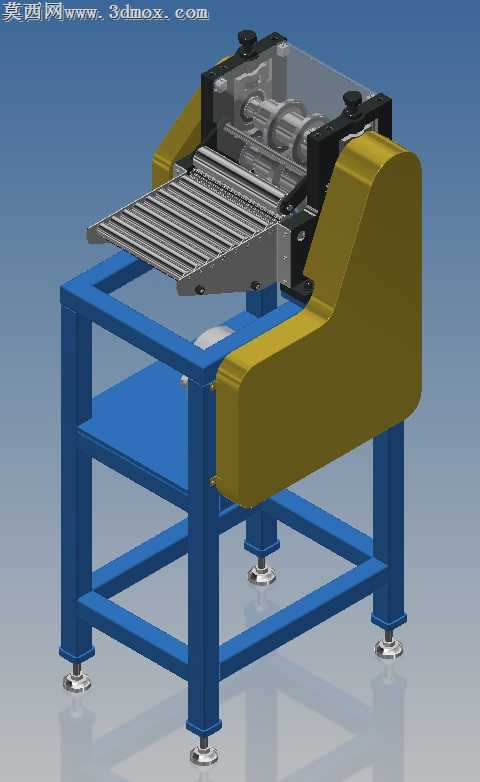

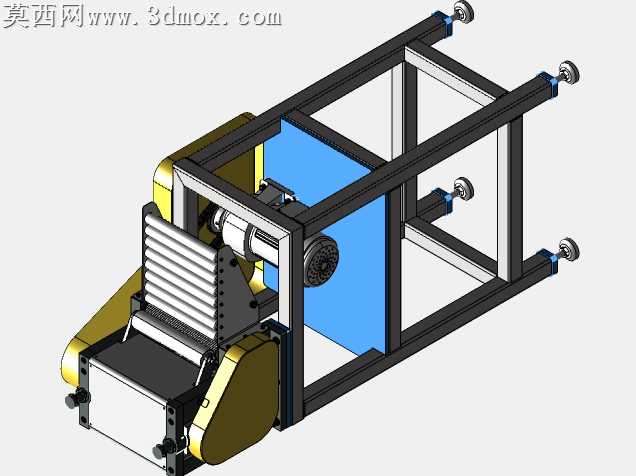

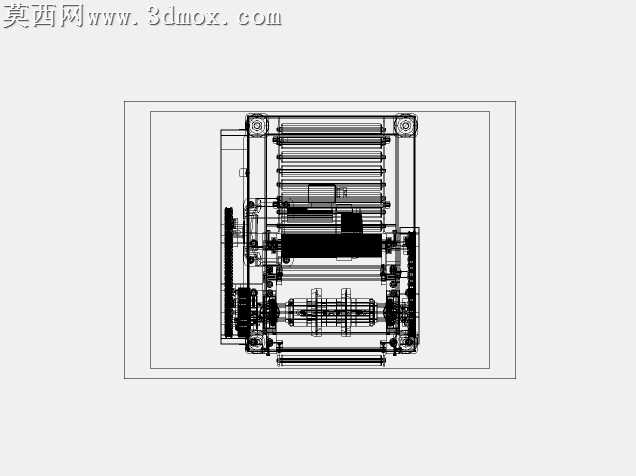

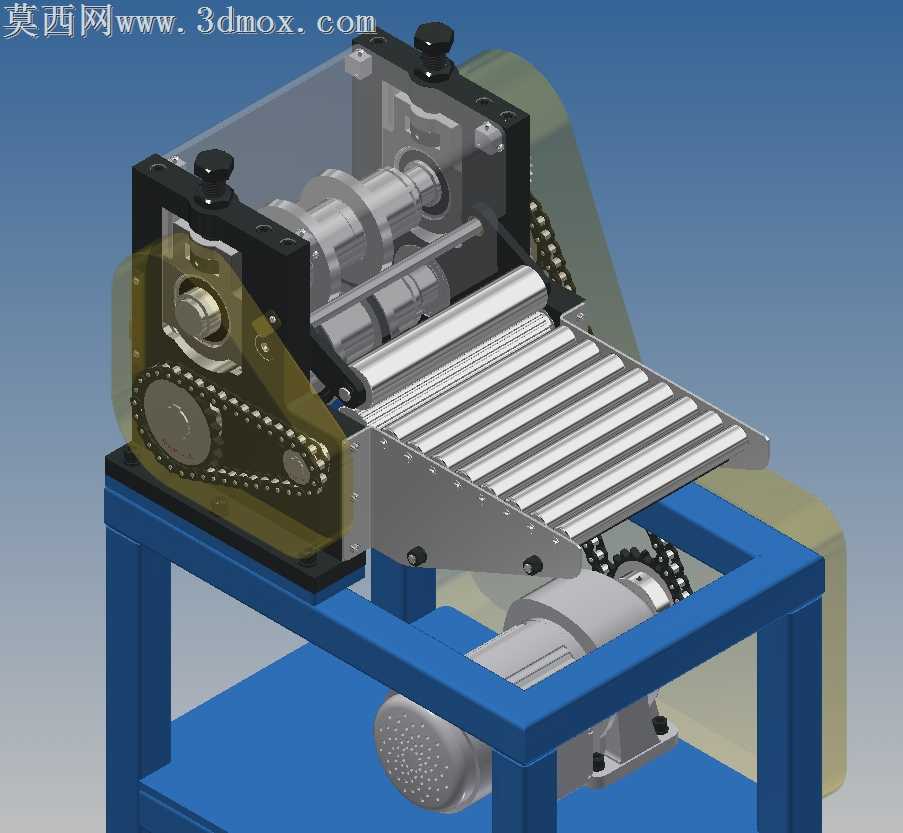

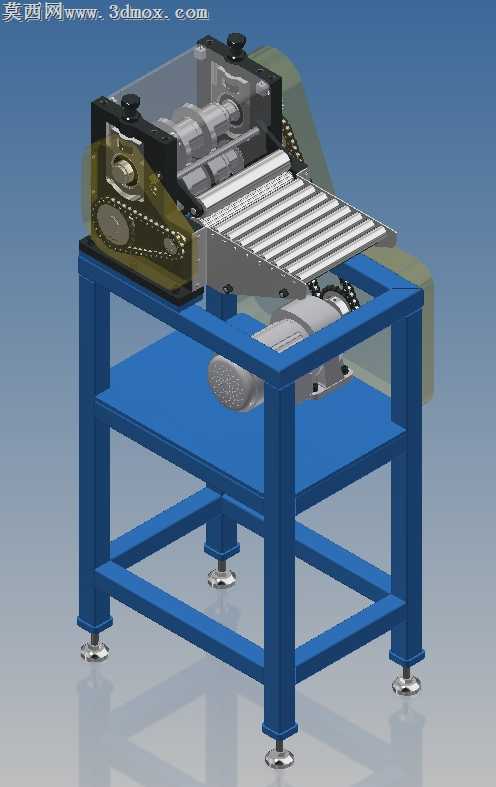

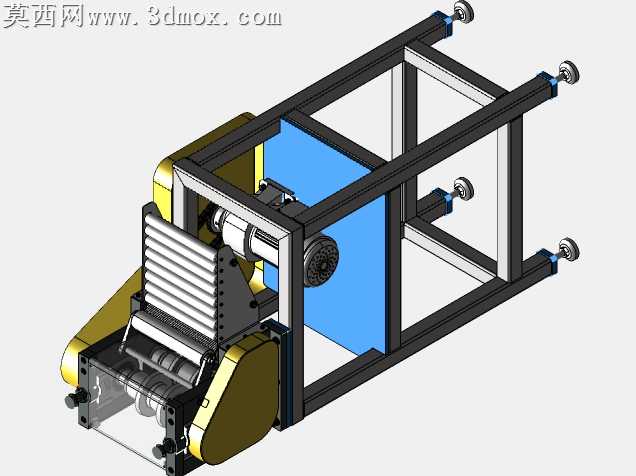

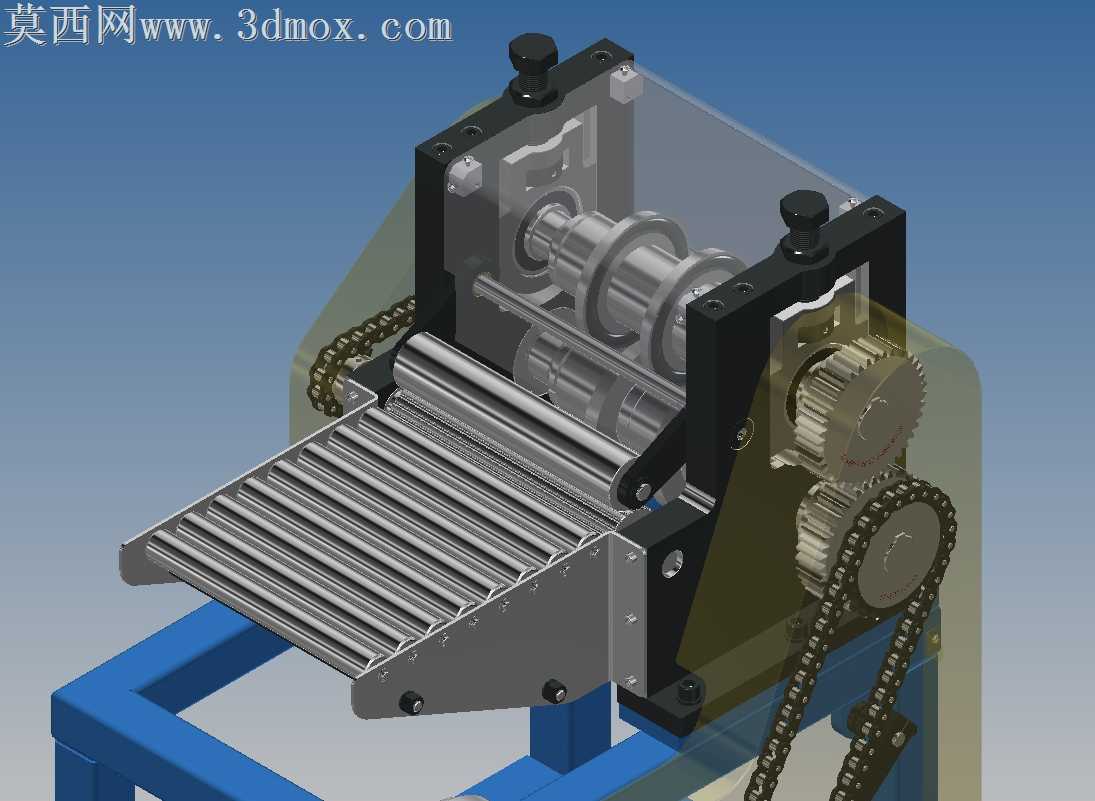

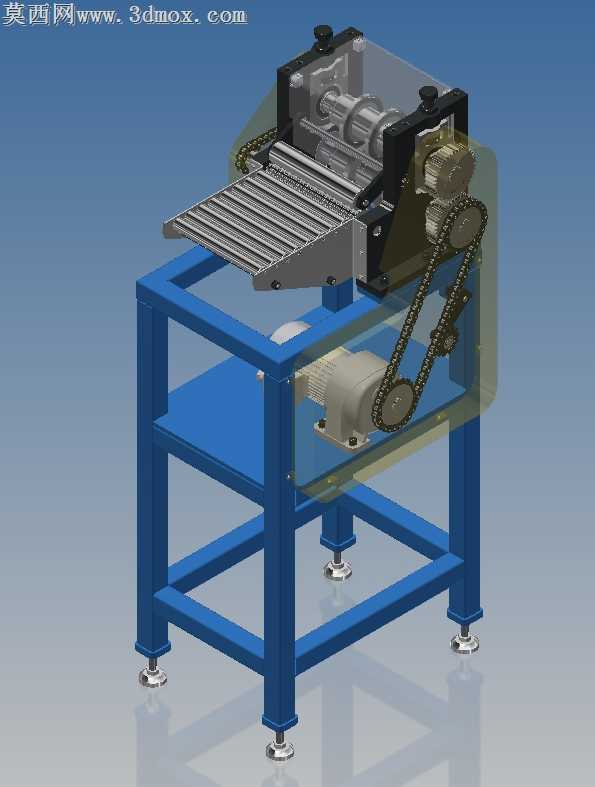

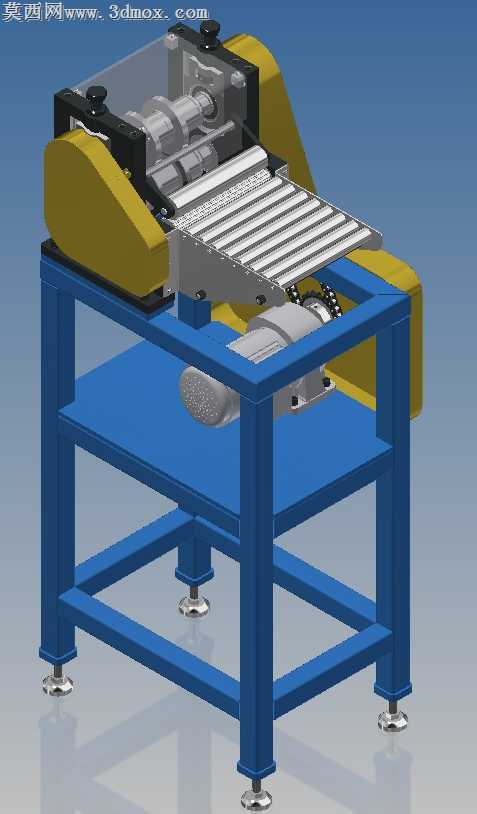

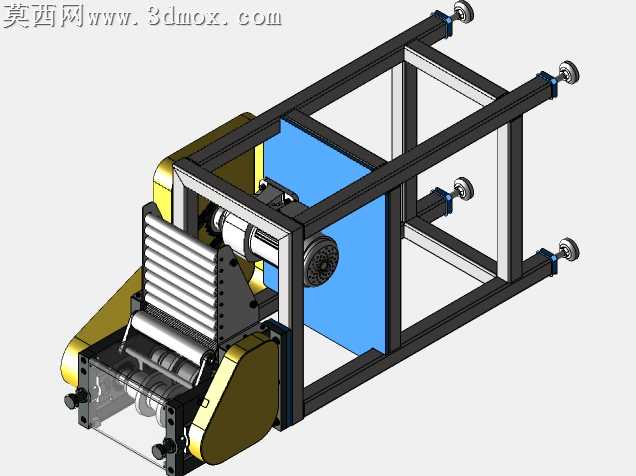

本作品为橡胶板U纵切机的三维建模设计成果，建模过程中对设备各功能模块进行了精细化的结构还原，完整呈现了设备从进料、裁切到动力传输的全流程构造。模型搭建阶段首先完成了方管焊接式机架的主体构建，机架采用双层框架式结构设计，底部配置可调式支撑脚杯，可根据现场作业地面的平整度调节设备水平度，抵消地面不平带来的运行震动，保障裁切作业的稳定性，中层置物平台预留了动力组件的安装位，兼顾结构强度与空间利用率。进料模块采用辊道式输送结构，多根平行排布的输送辊组成进料工作面，可平稳承托待裁切的橡胶板材，将板材平顺送入裁切工位，避免橡胶板材因自身柔性出现弯折、偏移，保障进料位置精度。裁切主机部分采用半透明护罩做可视化处理，可清晰观察内部的刀辊、压料辊的排布结构，压料辊可在裁切前将橡胶板材压紧固定，避免裁切过程中板材窜动影响切口精度，刀辊组件可实现U型轨迹的纵切加工，满足橡胶板的特定裁切工艺需求。动力传输系统采用链传动搭配减速电机的组合方案，减速电机安装在机架中层平台上，通过链轮与链条将动力传递至裁切辊与进料输送辊，保障各运动部件的转速匹配，实现进料与裁切动作的同步运行，链条传动的设计具备传动效率高、负载能力强、维护便捷的特点，适配橡胶裁切作业的持续运行需求。建模过程中对各零部件的装配关系做了精准约束，还原了轴承座、紧固件、传动链轮等标准件的安装位置，各运动部件预留了合理的运行间隙，避免出现结构干涉；材质渲染阶段，对机架部分赋予蓝色金属漆材质模拟工业喷塑效果，传动链条、链轮赋予金属镀铬材质，输送辊、护罩、电机等部件分别赋予对应工程塑料、磨砂金属、铸铁的材质属性，搭配光影渲染效果真实还原了工业设备的实物质感，整体结构设计紧凑，功能分区清晰，可作为橡胶裁切类设备的结构设计参考、教学演示案例使用。
