搜救用途四旋翼航拍无人机机架结构

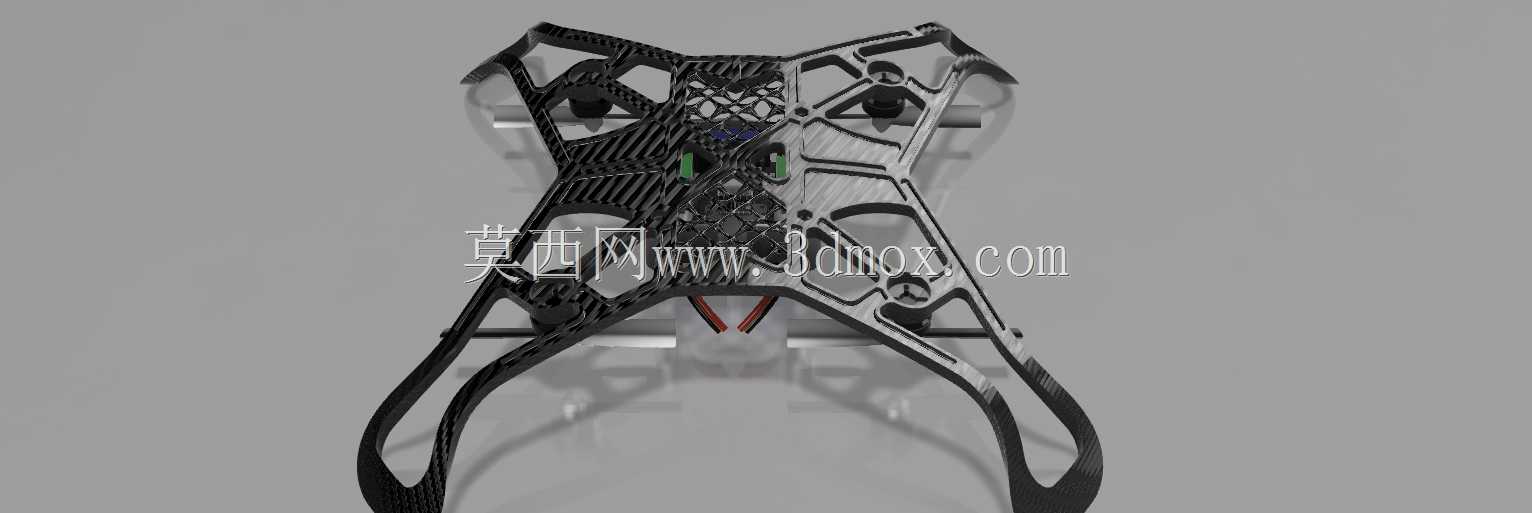

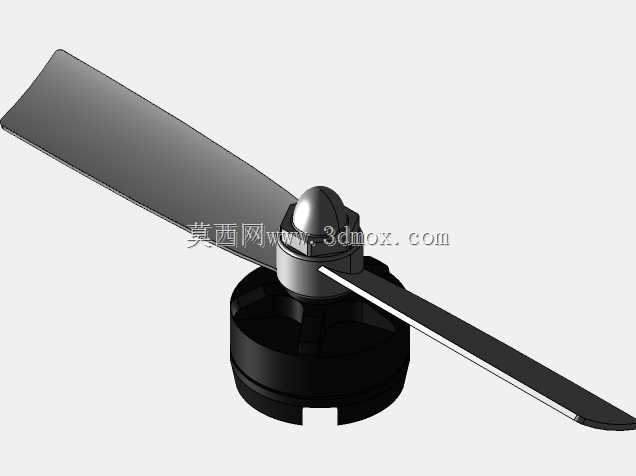

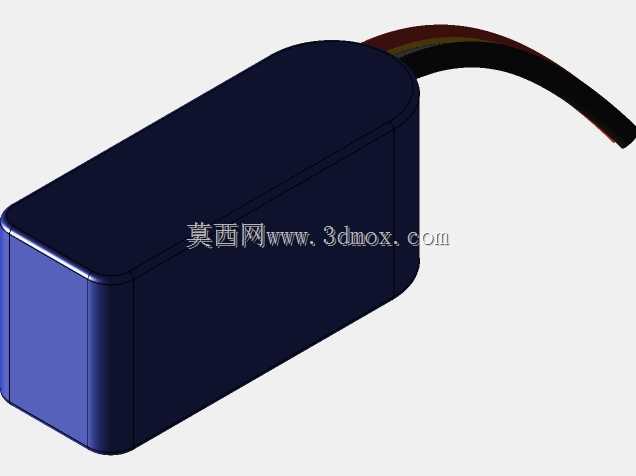

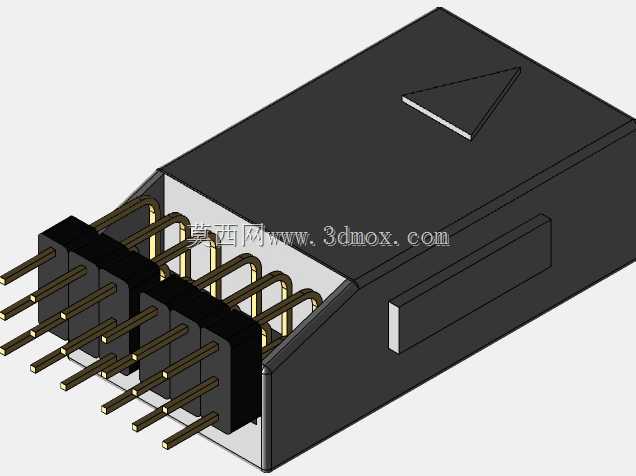

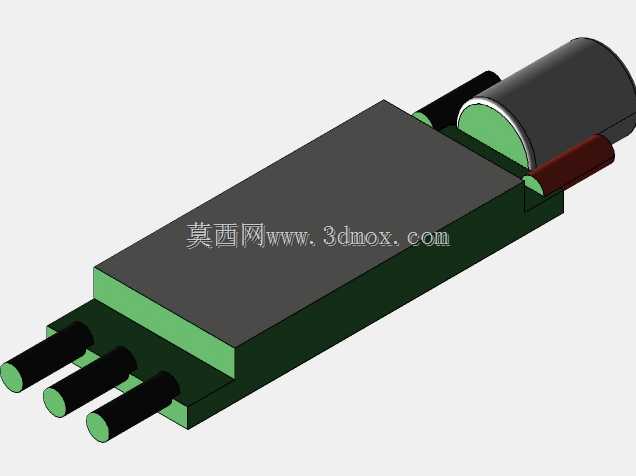

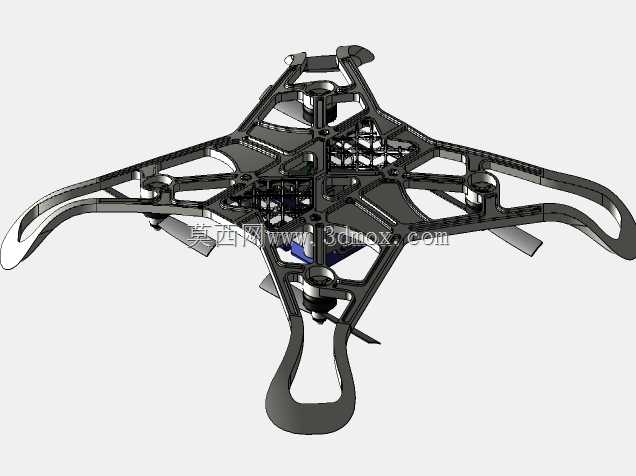

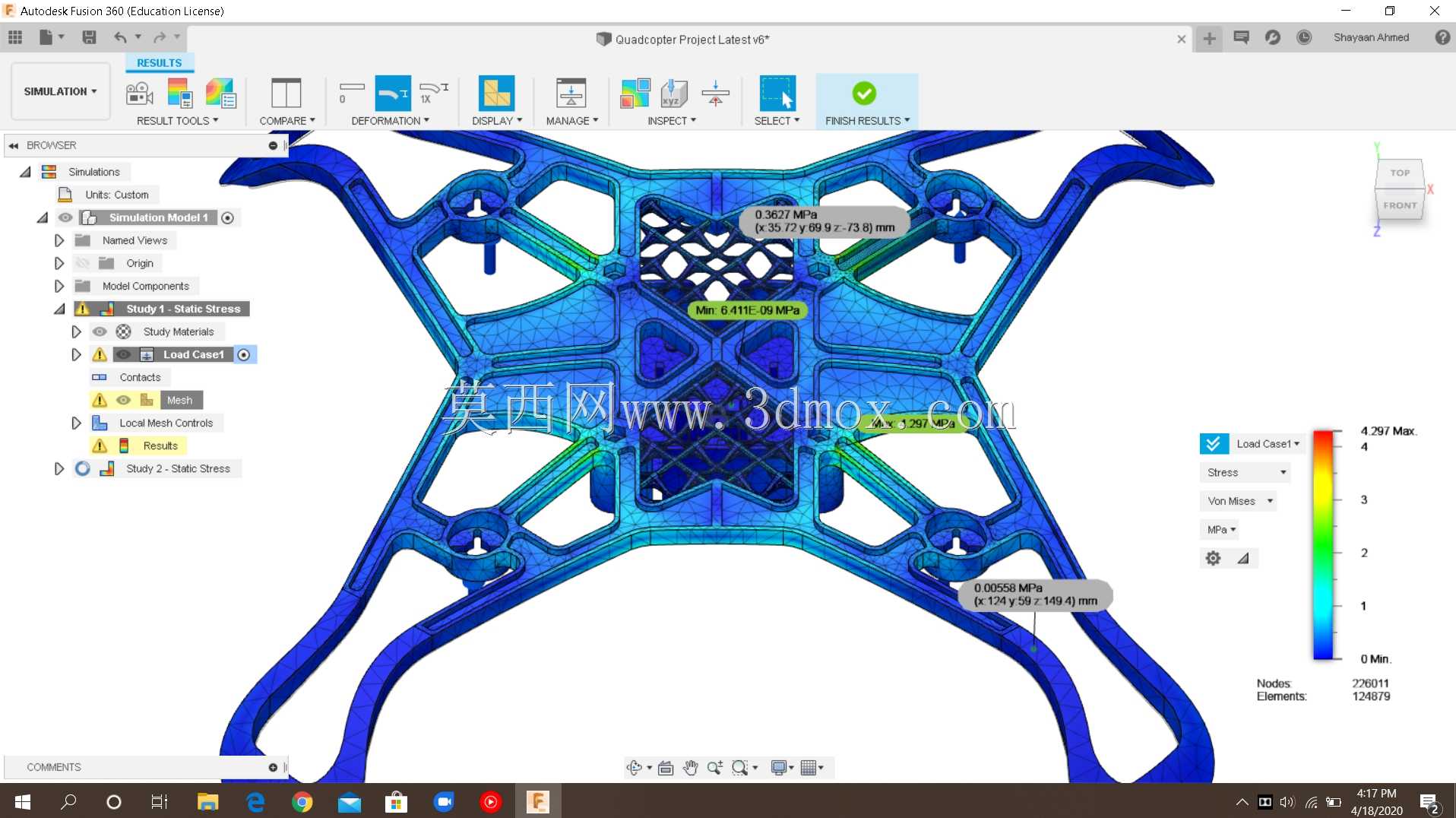

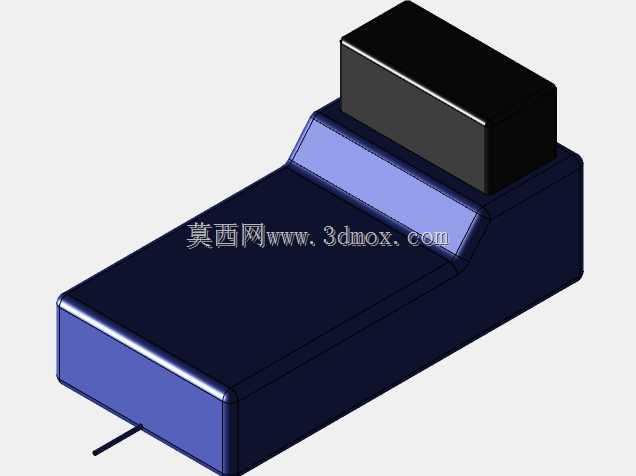

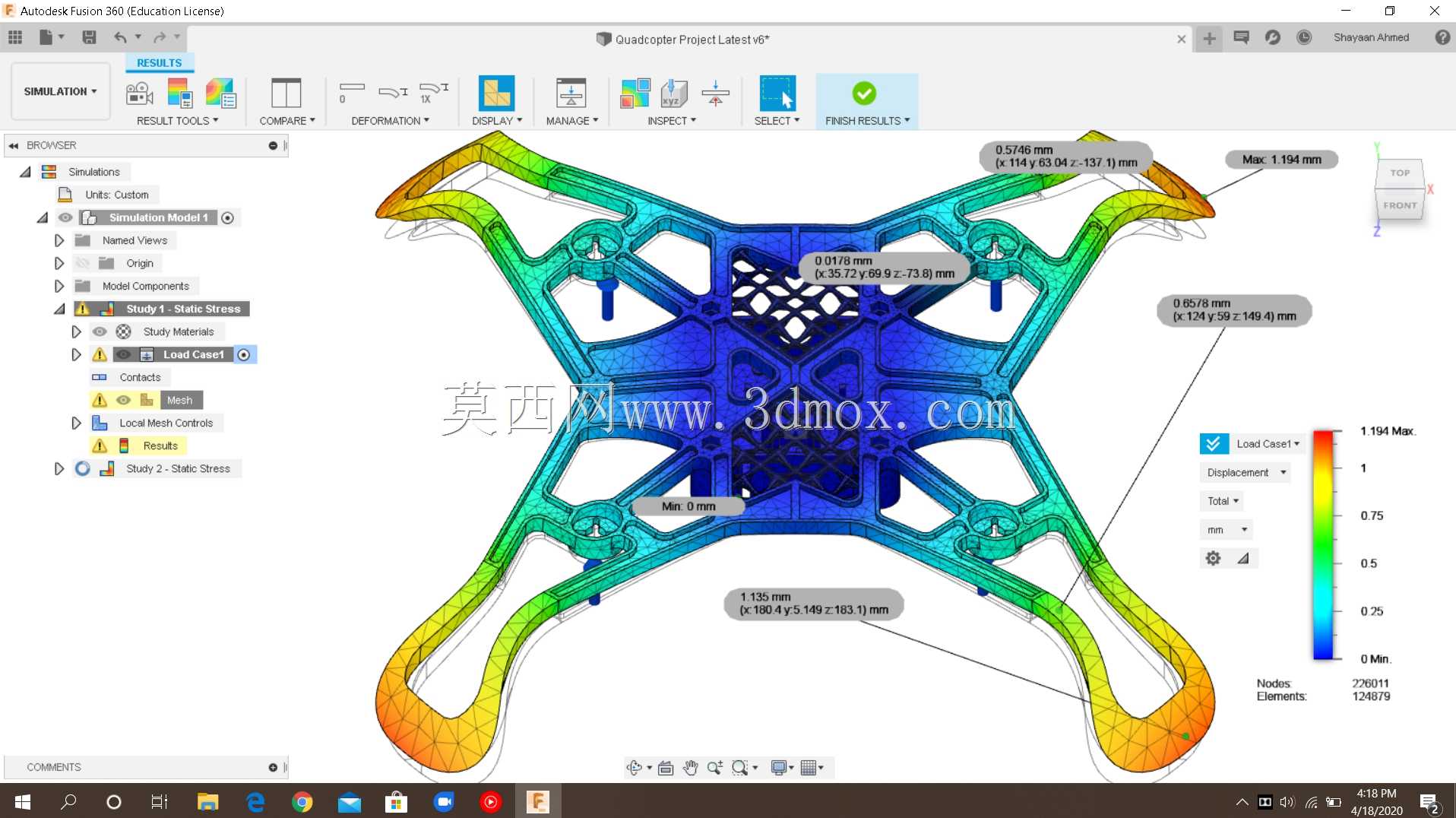

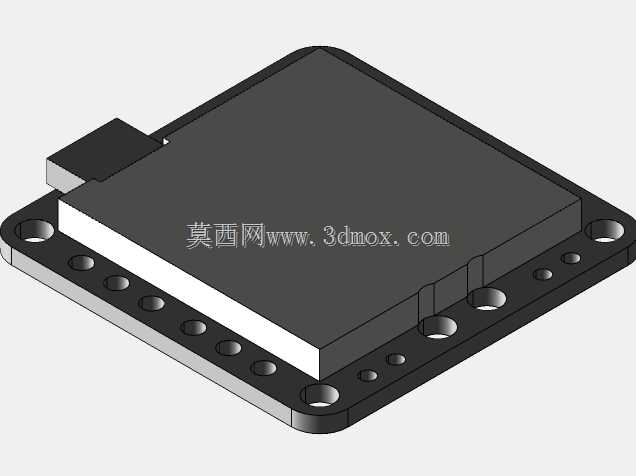

这款四旋翼飞行载体的结构设计，核心围绕搜救与低空航拍场景的实际使用需求展开，整体采用一体化镂空机架构型，在保证结构刚性的前提下尽可能降低自身重量，适配复杂低空环境下的长续航作业要求。从实际作业逻辑来看，这类飞行设备主要承担狭窄区域人员搜索、现场影像回传的功能，作业过程中需要穿越林间、建筑废墟等存在障碍物的区域，因此机架的四个机臂末端做了弧形收边与防撞延伸设计，能够在发生轻微擦碰时避免桨叶直接接触障碍物，降低飞行故障概率。动力系统的安装位预留了标准电机座接口，适配常用的外转子无刷电机，机臂的长度设计经过推力匹配计算，搭配对应规格螺旋桨时，3S供电配置下单电机拉力可覆盖整机起飞重量的冗余要求，4S供电配置下可预留足够的动力余量应对突发气流扰动，保证飞行姿态稳定。机架中心区域设置了分层安装空间，底层预留飞控、电调的固定位，中层可放置电池与图传设备，顶层预留航拍云台的安装平面，所有安装孔位均按照常用航电设备的标准孔距设计，无需额外打孔改装即可完成整机组装。机身尾部设计了一体化手持提手结构，在设备起降、转场搬运时可直接握持，无需额外加装提手配件，同时提手的镂空结构也不会额外增加过多重量。整体机架的结构受力经过优化，机臂与中心板的连接位置做了加厚过渡处理，避免飞行过程中机臂产生谐振影响飞行稳定性，所有走线槽均集成在机架结构内部，可将电源线、信号线全部埋入结构内，减少飞行过程中的风阻，也避免线材外露被桨叶剐蹭。从安装边界来看，机架的对角电机轴距适配常用的5寸螺旋桨配置，中心安装区域的尺寸可容纳常规规格的锂聚合物电池，整机装配完成后重心落在机架几何中心位置，无需额外调整配重即可满足飞行平衡要求。这类结构设计没有冗余的装饰性部件，所有构型特征均服务于实际作业需求，在搜救场景下可快速完成整机组装，出现结构损坏时也可单独替换受损部件，降低现场维护的难度。
