特斯拉涡轮机流体动力实验装置结构

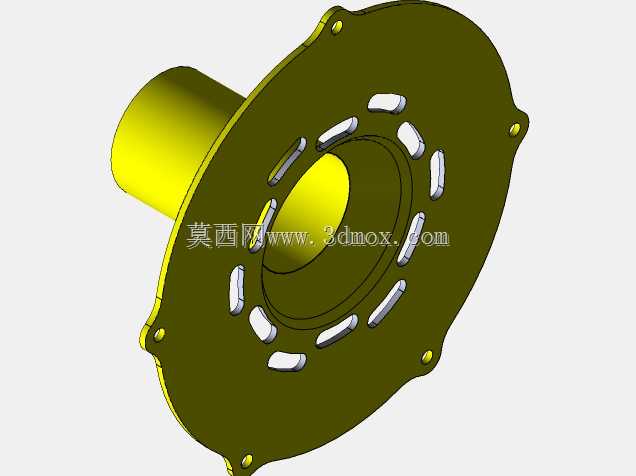

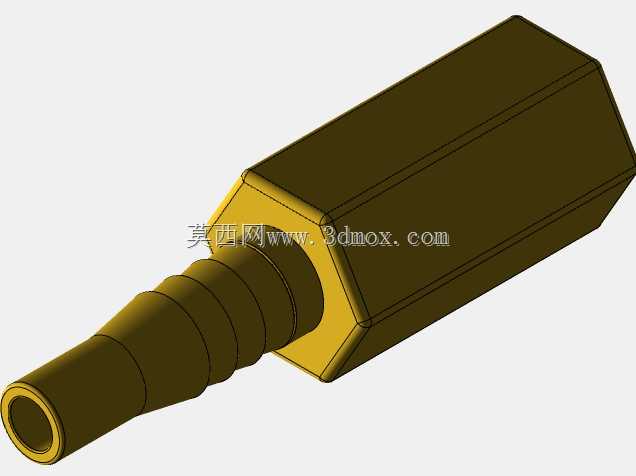

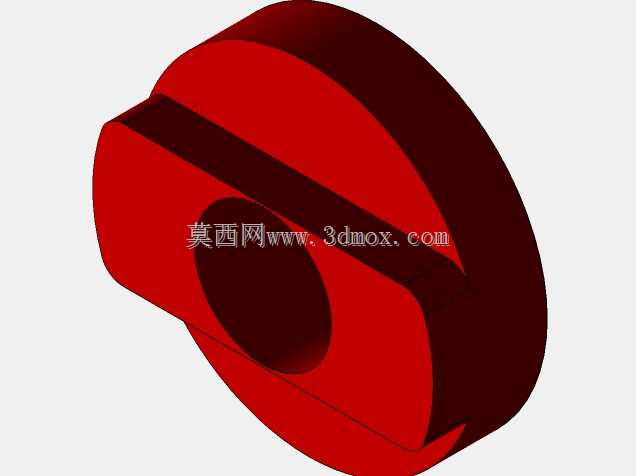

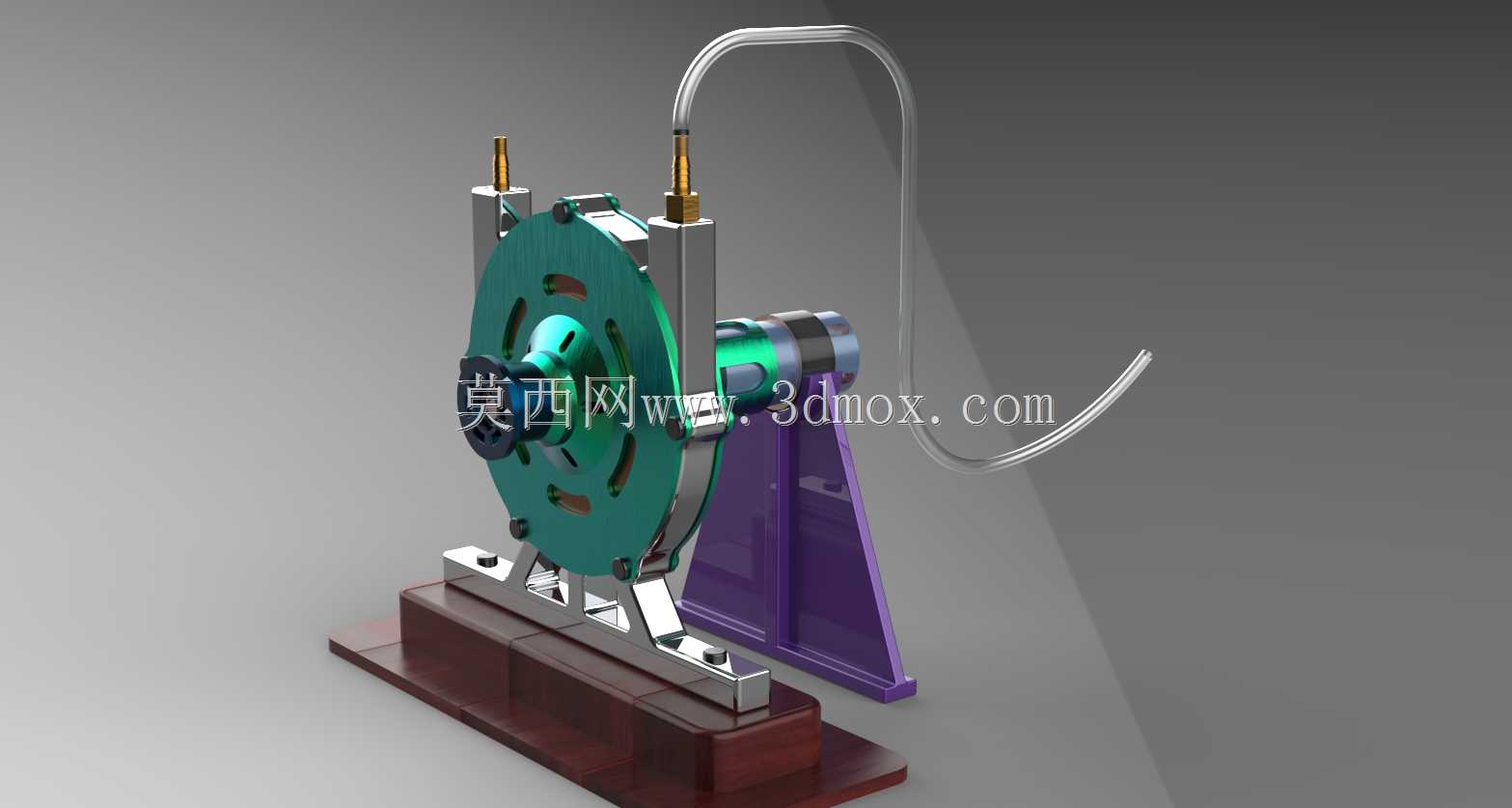

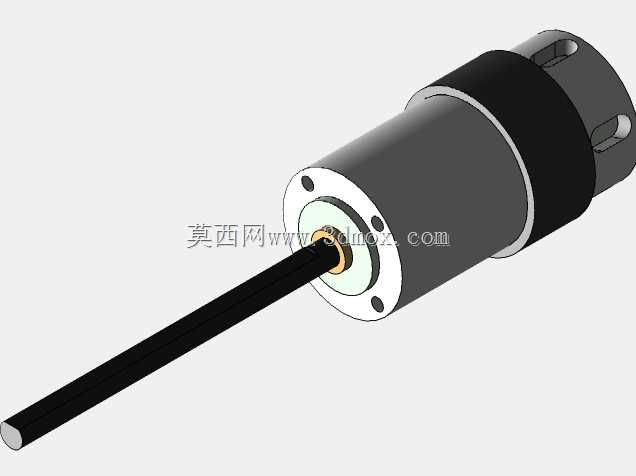

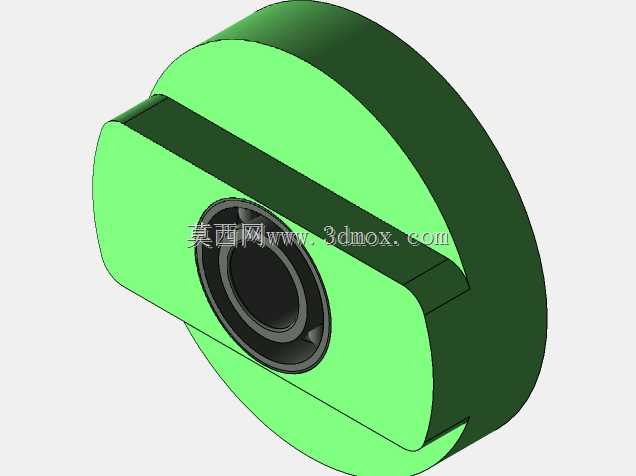

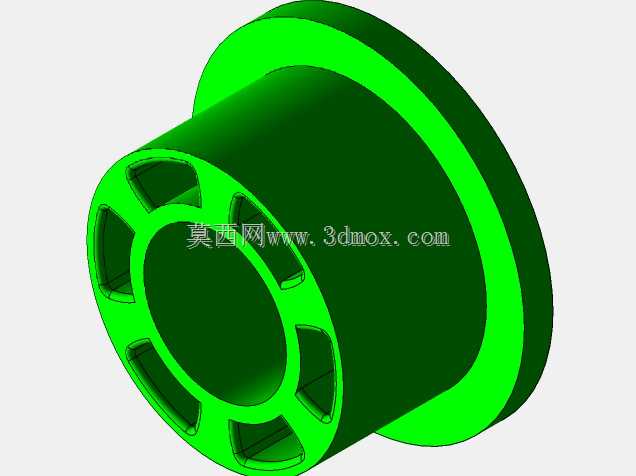

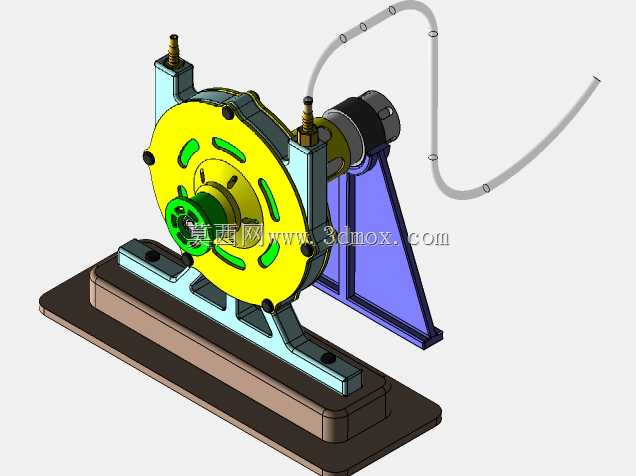

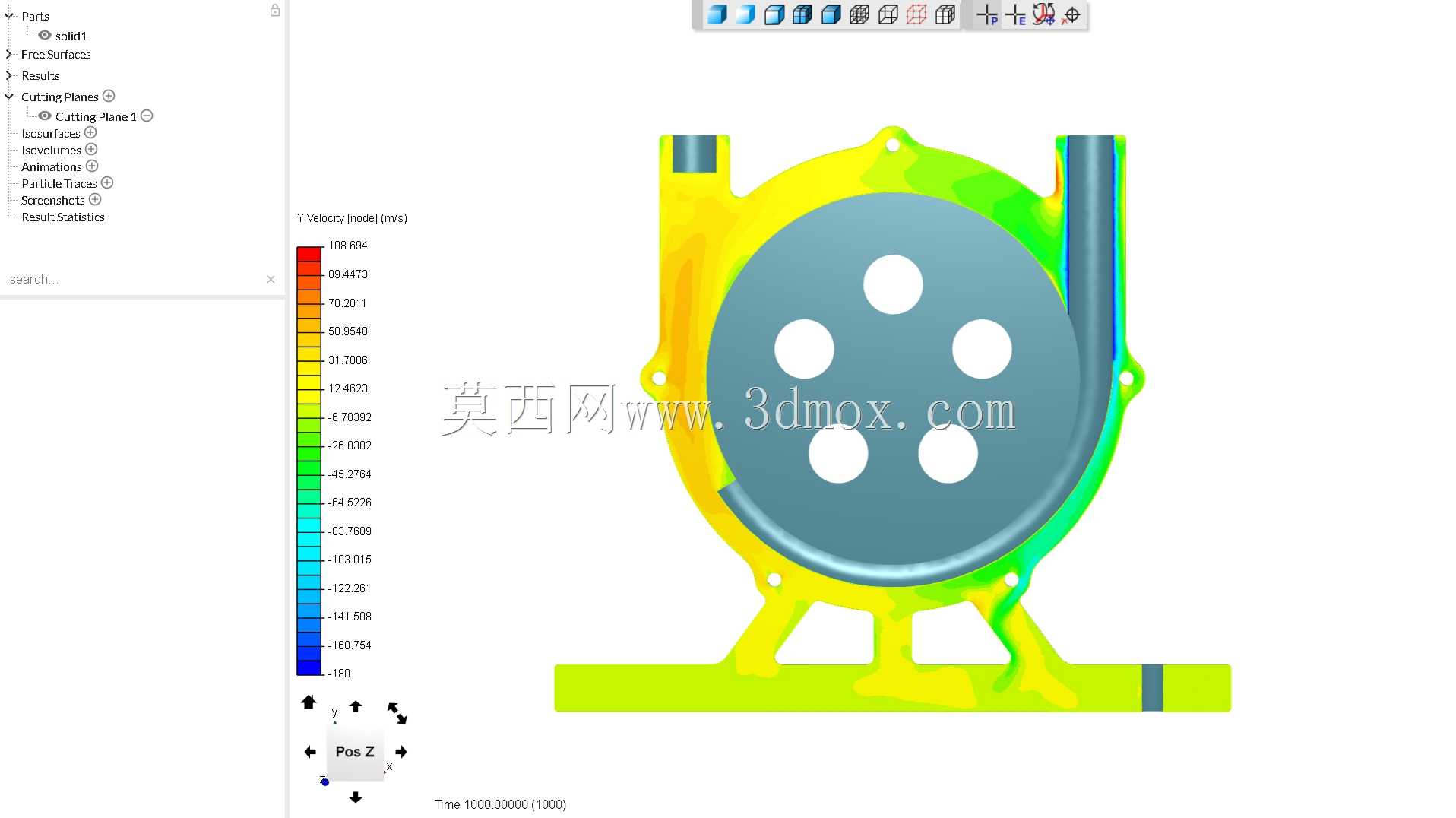

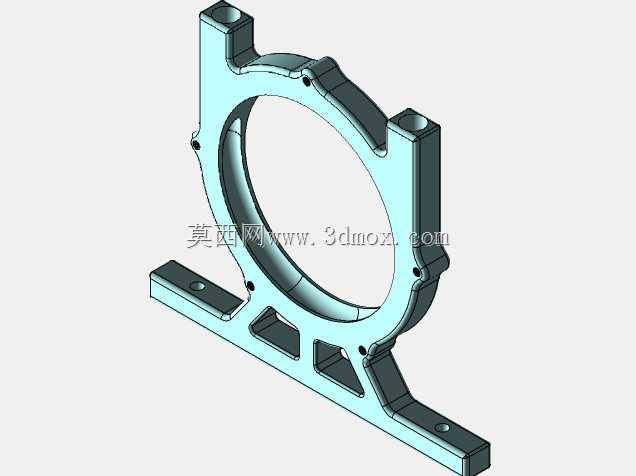

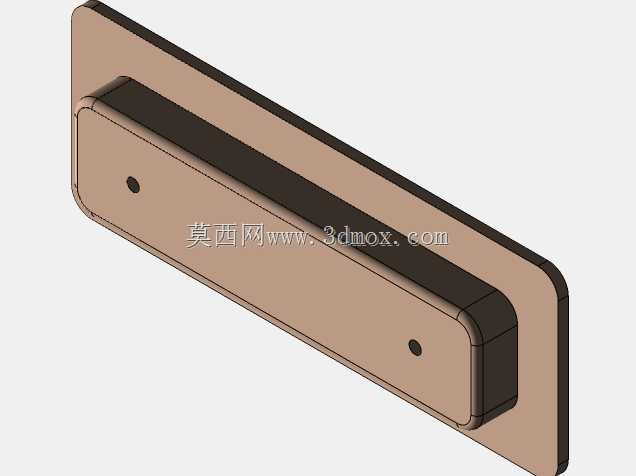

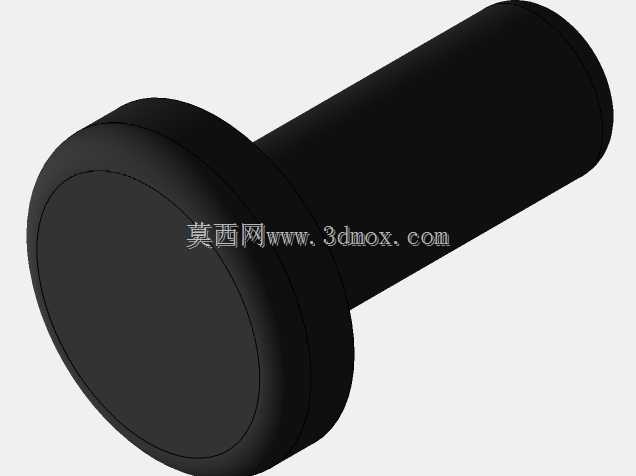

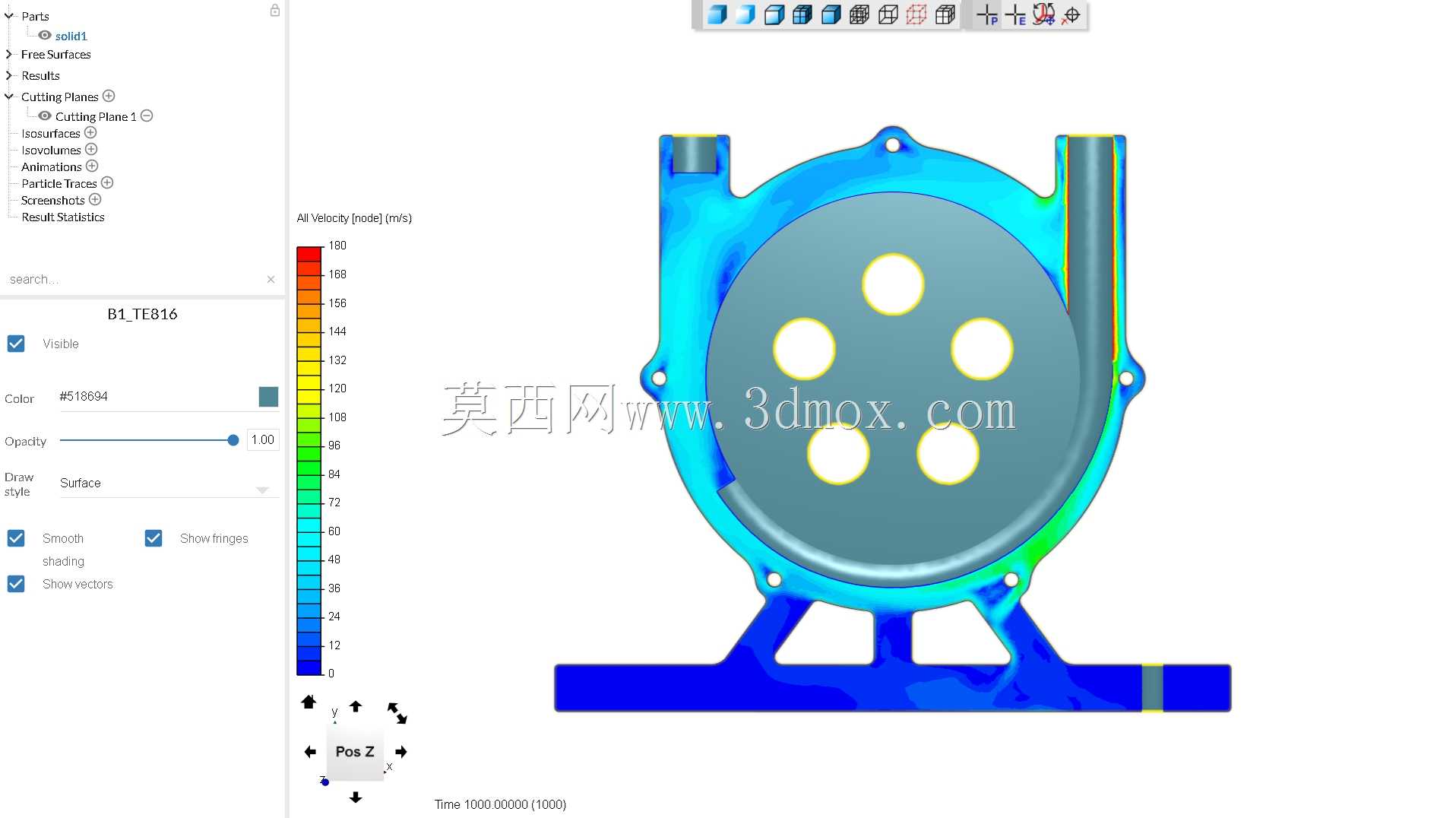

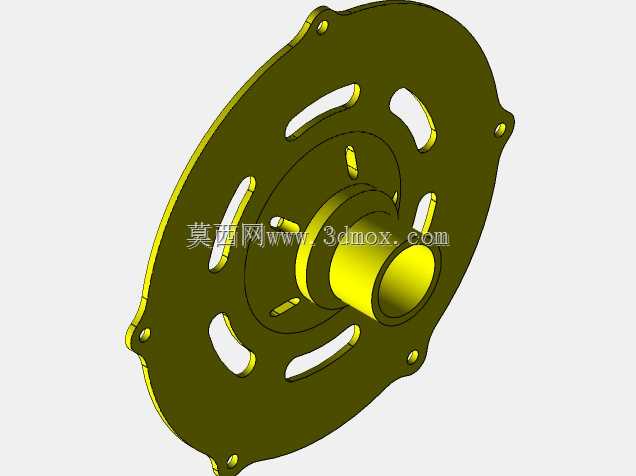

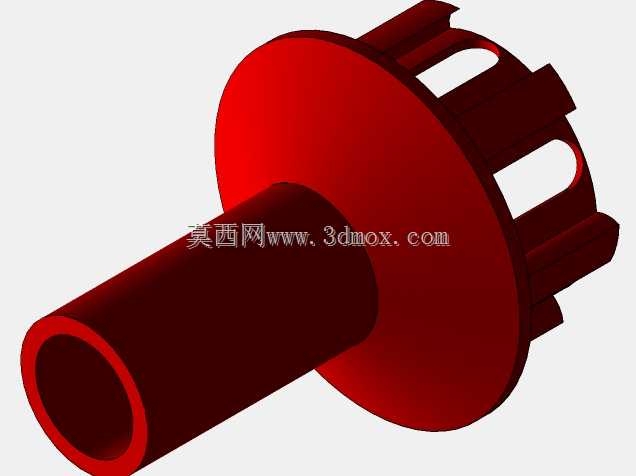

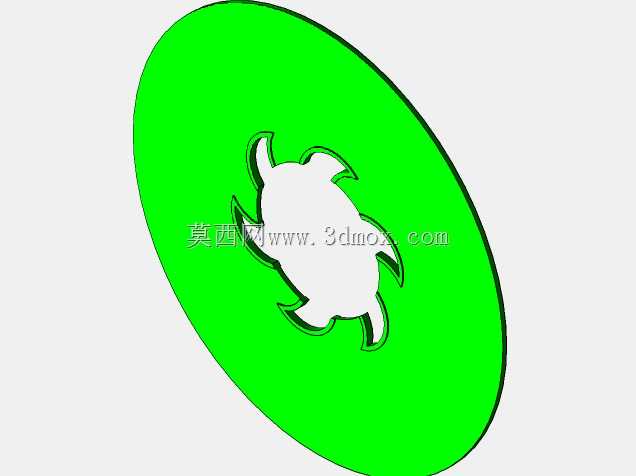

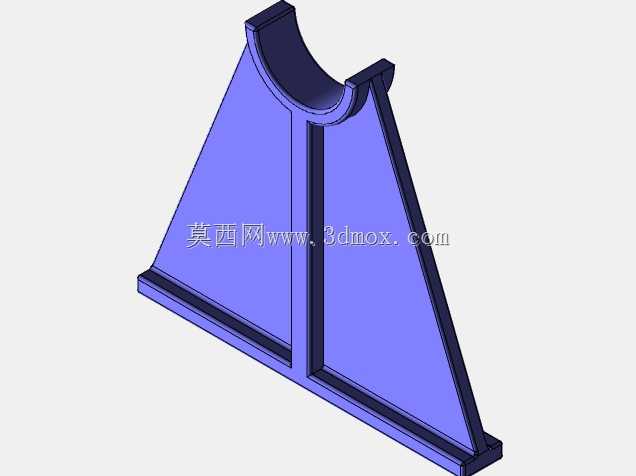

这套特斯拉涡轮机结构，核心依托边界层效应实现流体动能到旋转机械能的转换，和传统依靠叶片冲击做功的涡轮结构存在本质差异，在小功率流体能量回收、低压工质动力输出场景中具备独特应用优势。从安装边界来看，整套装置通过底部实木基座承载，基座上方设置金属支撑脚承托涡轮主体，侧方配置紫色立式支架固定流体管路，整体安装时需预留水平方向不小于主体长度1.2倍的操作空间，垂直方向需预留管路弯折的避让空间，避免外接流体管路与周边结构产生干涉。涡轮主体采用多层平行圆盘堆叠的核心结构，圆盘之间保持微米级均匀间隙，流体从壳体侧方的两个黄铜接口进入腔体后，会在粘性力作用下附着在圆盘表面，随流体沿螺旋路径向中心排气口流动的过程中，逐步将动能传递给圆盘组，带动中心输出轴旋转做功，这种无叶片的结构设计，大幅降低了传统涡轮叶片受流体冲蚀产生的损耗，对含微小杂质的低压工质耐受度更强。设计过程中，首先要匹配目标工质的流速、压力参数确定圆盘直径、层数与间隙值，间隙过大会降低粘性剪切的传动效率，间隙过小则会提升加工装配精度要求，同时增大圆盘间的流体摩擦阻力；中心输出轴采用阶梯轴结构，两端配置轴承座实现旋转支撑，轴承座与壳体之间设置密封结构，避免流体从轴端位置泄漏；侧方的金属管路采用圆弧弯折设计，减少流体进入腔体时的局部阻力损失，管路接口采用标准快插结构，方便外接不同压力的流体源开展测试。台架部分的支撑结构采用三角形加强筋设计，提升整体抗振性能，避免涡轮高速旋转时产生共振影响运行稳定性，基座底部可配置减震垫，进一步降低运行过程中的振动传递。这类结构目前常应用在小型分布式能源回收、教学实验演示、小功率特种动力输出场景，尤其是在低压余热蒸汽、小流量高压流体的能量回收场景中，相比传统叶片式涡轮，其结构更简单，加工成本更低，维护时仅需检查圆盘表面磨损情况与密封件老化状态，无需对复杂叶片型面进行检修。建模过程中需重点关注圆盘组的同轴度公差，以及各层圆盘间隙的一致性，若同轴度偏差过大，高速旋转时会产生较大的不平衡量，加剧轴承磨损；间隙不均则会导致流体在腔体内分布紊乱，降低整体做功效率，壳体与圆盘组的配合间隙也需严格控制，避免流体从圆盘外缘与壳体的间隙处短路，直接流向排气口造成能量损失。
