带磁吸底座的氧切割随形割炬臂

　　这套带磁吸底座的氧切割割炬臂，面向金属板材现场切割、修边、开孔与直线/轮廓随形切割场景，常见于钢结构车间、重工备料工段、管道预制场和野外维修作业。它不是替代数控切割机的全自动装备，而是把手工气割中最不稳定的“握炬高度、割嘴垂直度、行走速度和轨迹跟随”交给机械臂约束，让工人把注意力集中在起割点、预热状态和轮廓判断上。

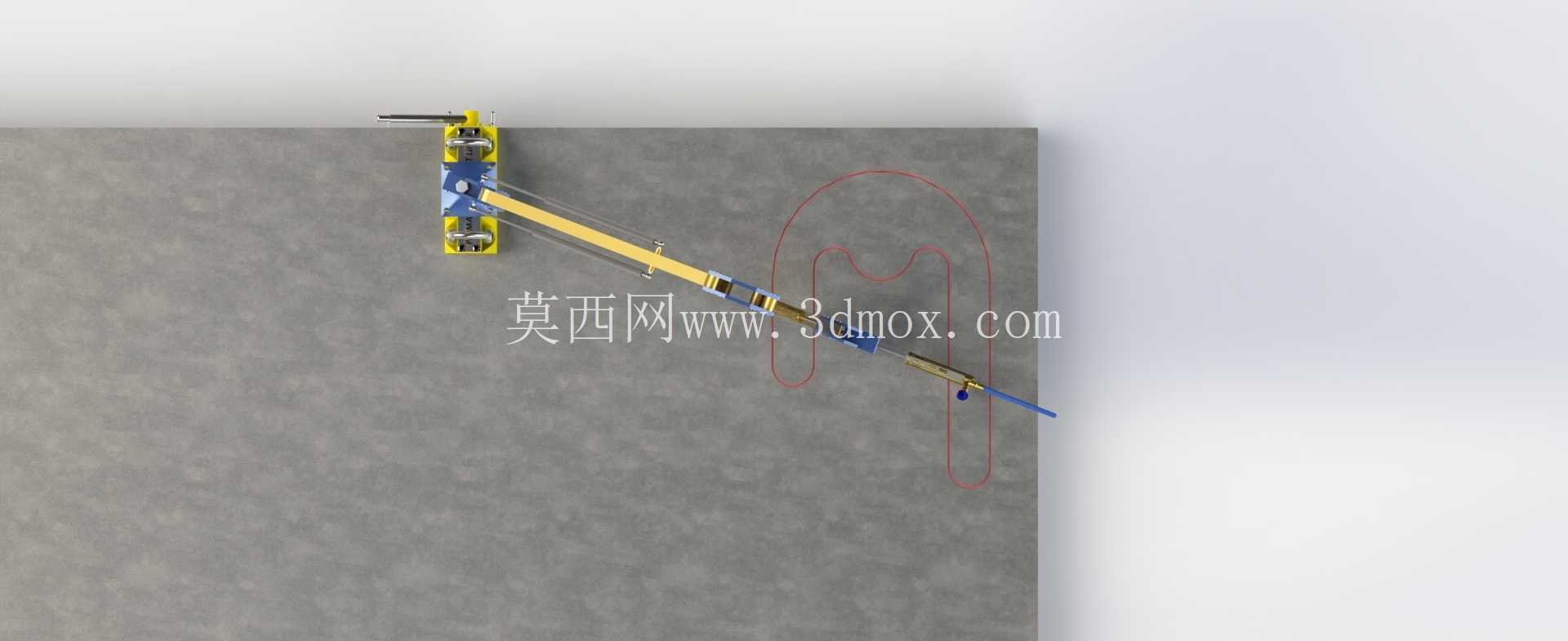

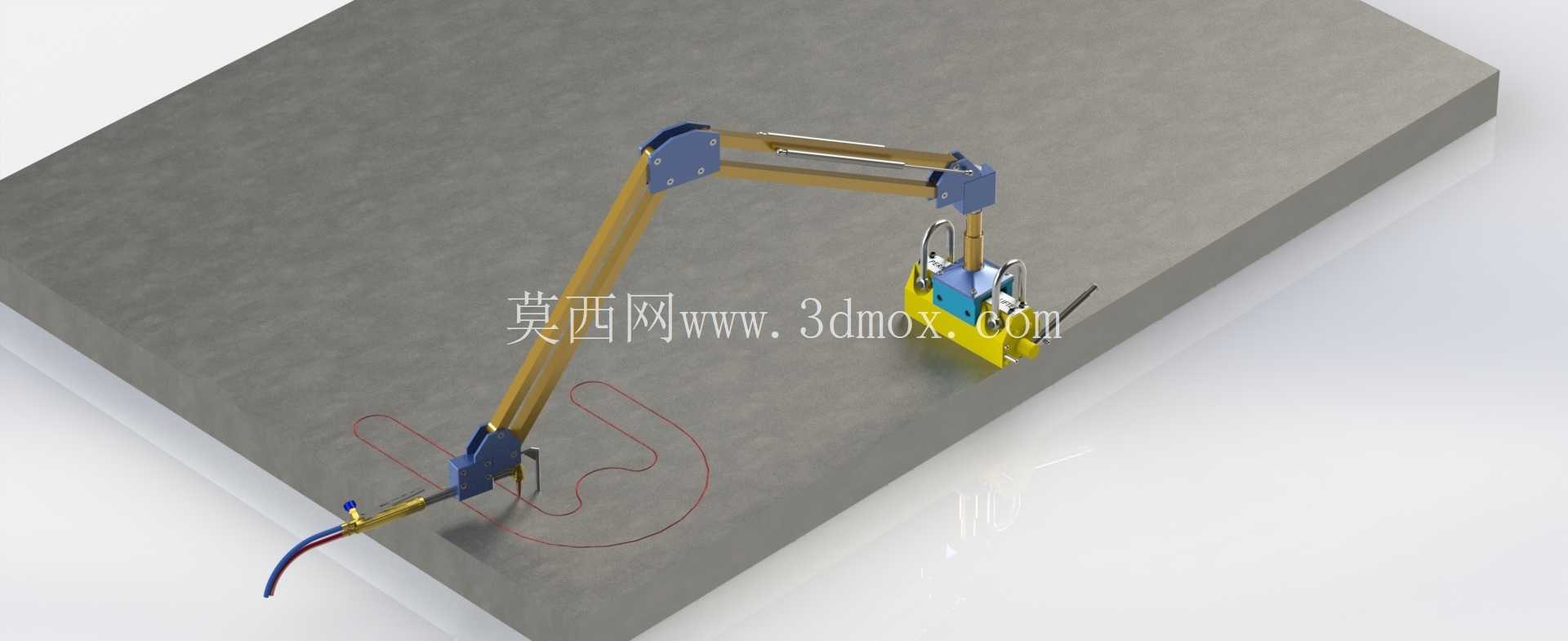

　　从实际用途看，装置底部通过永磁起重器吸附在钢板表面，形成可快速搬移的临时基准。作业时先在板材上划好切割线，再将整机放到线旁，扳动磁座开关完成吸合；割炬装夹在横向伸出的夹持组件上，割嘴与板面距离由升降导向结构限定。工人沿标记线推动或微调臂体，即可完成较稳定的直线割缝，也能跟随简单曲线、法兰边、坡口余量线进行修割。对于厚度较大的碳钢板，手工持炬容易因抖动造成割口宽窄变化、挂渣和回火风险，这种支撑臂能明显降低操作疲劳。

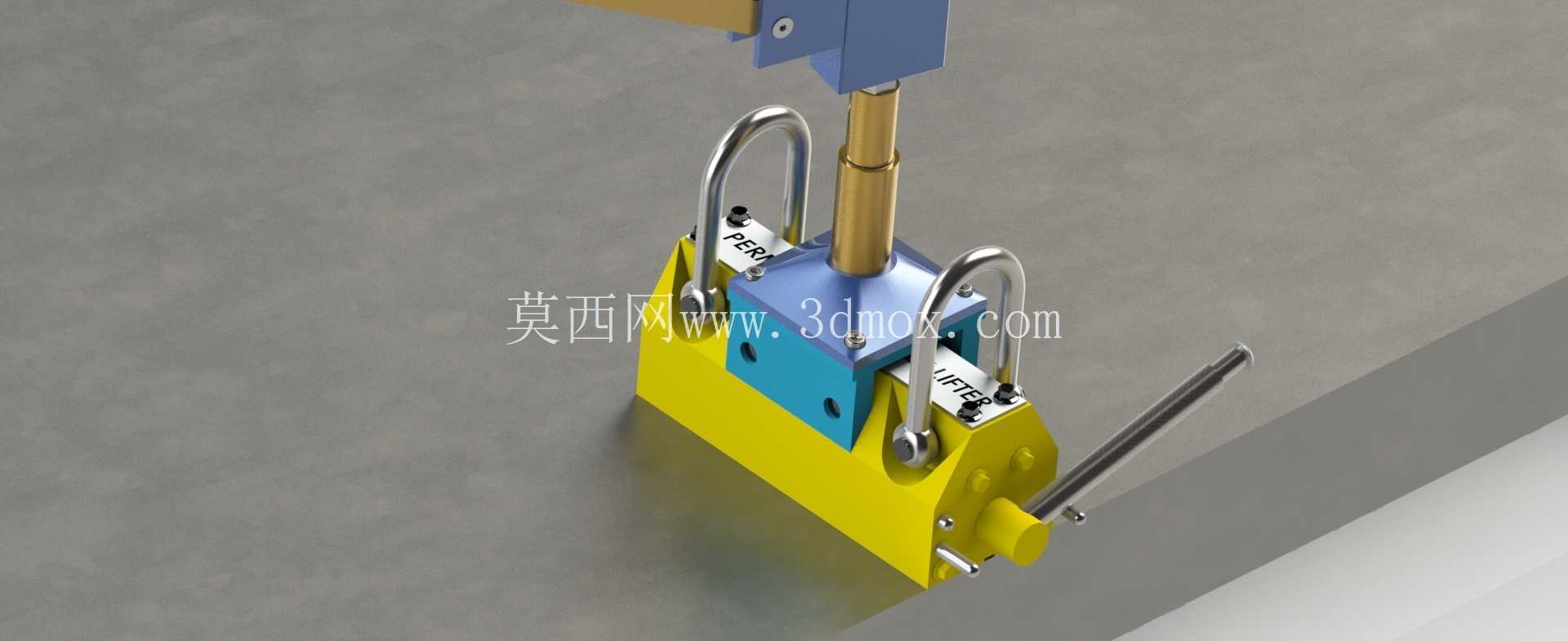

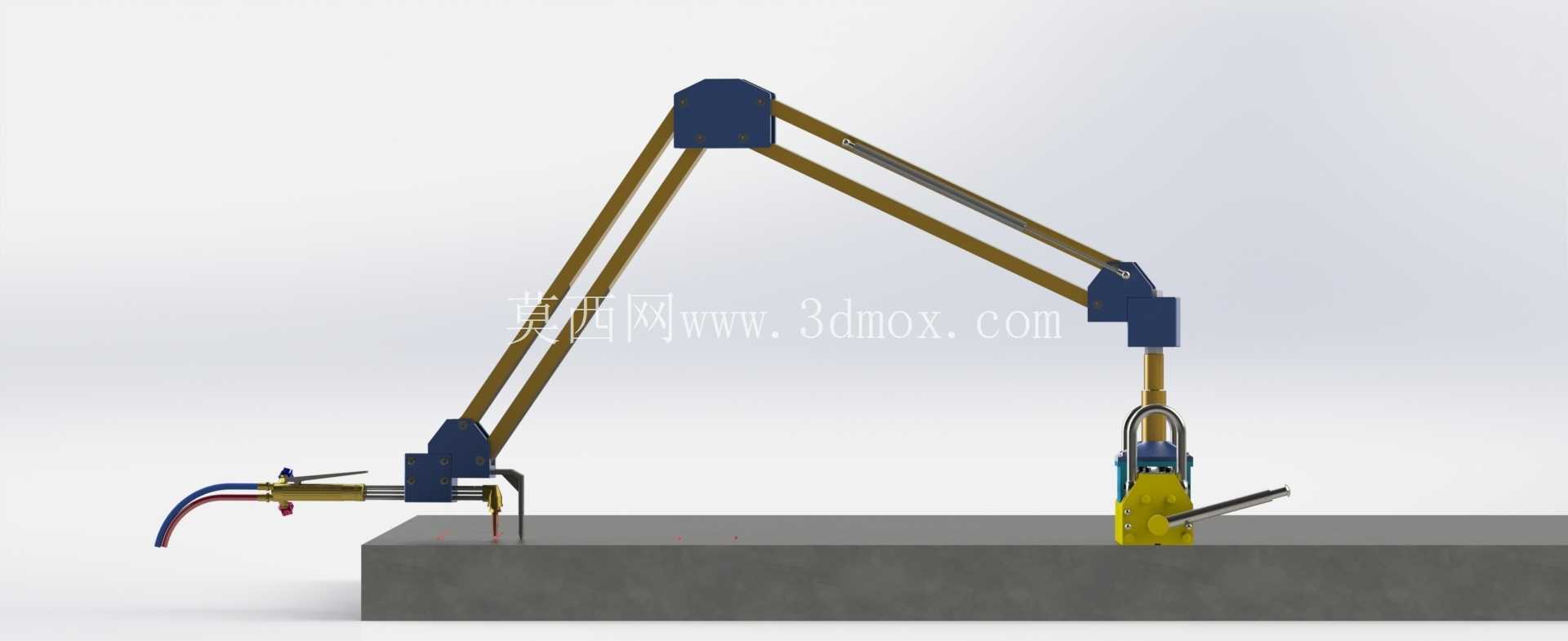

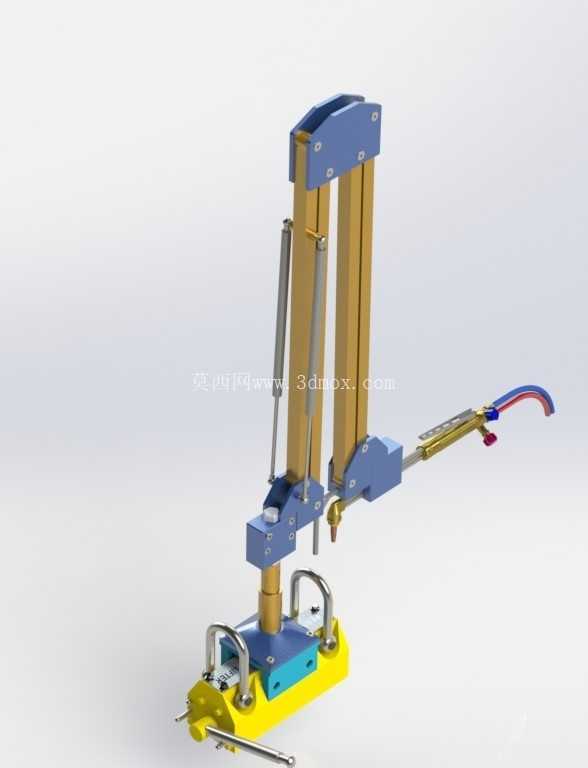

　　结构上，底座承担定位与吸附双重任务。黄色磁座区域布置开关手柄和承托面，上方蓝色支座连接立向导向柱；两根平行立轴构成主升降框架，金色套筒与滑块沿轴运动，保证割炬在高度方向上的直线性。横向臂从立柱组件伸出，末端设置割炬夹块、调节螺钉和气管接口，氧气管与燃气管以不同颜色区分，便于现场辨识。臂体上的弹簧或平衡件用于抵消割炬和滑块自重，使上下调整轻便，同时避免割嘴突然压向板面。

　　设计思路的重点在于“先稳、再调、后切”。磁座提供底面摩擦力和吸附力，使整机不必与钢板焊接或钻孔固定；立轴保证割嘴垂直进给，不依赖工人手腕维持角度；横臂给出割炬相对基准的伸出量，适应不同边距；可调夹块兼容常见割炬外径，并能微调割嘴前后位置。若切割位置变化，只需关闭磁座、搬移整机、重新吸附，辅助时间远少于搭设导轨或制作专用靠模。

　　安装边界方面，整机属于便携式工装，底面应落在平整、清洁、无严重氧化皮的钢板上；曲面、薄皮板或带厚涂层表面会降低磁吸附效果。立轴高度决定割炬升降行程，横臂长度决定可覆盖的切割半径，作业前需确认割嘴最低点不与工件、夹具或马凳干涉。横向气管应保持自然弯曲，不能在臂体升降时被拉紧；磁座开关手柄周围要留出操作空间，避免扳动时碰到底座螺栓。

　　在建模表达上，立柱、滑块、夹块、磁座、手柄、管接头和紧固件均按装配关系分层，适合检查割炬装夹路径、磁座开合空间和臂体运动极限。结构细节保留了螺栓、垫片、销轴和锁紧件，能够用于工装方案评审、非标改制参考，也可作为车间半自动气割辅具的结构样例。
