百吨级龙门式液压压力机整机结构

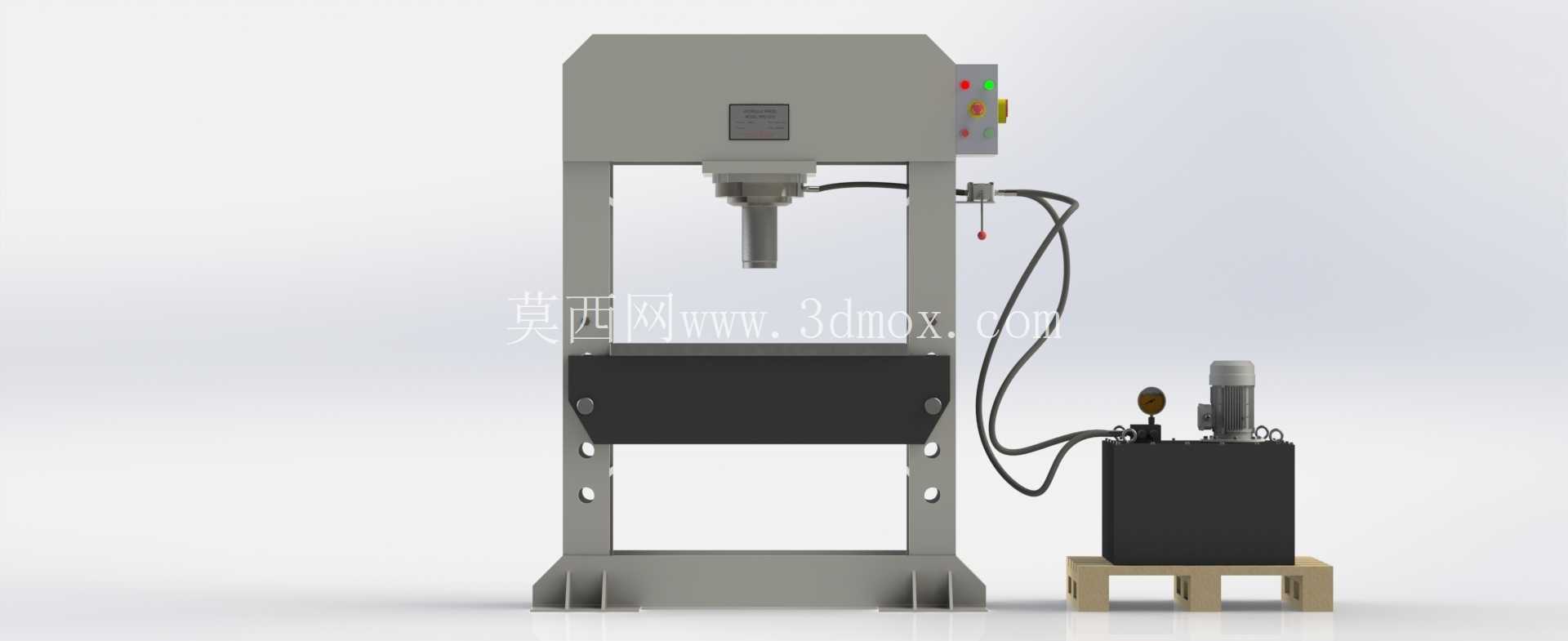

　　这套百吨级龙门液压压力机的三维结构，面向重型工件压装、校直、成型与拆装作业场景展开设计，整机采用分体式布局，主机架与独立液压动力站通过高压油管连接，既可以在固定工位长期部署，也能够根据车间产线调整需求拆分转运，适配机械维修车间、金属构件加工厂、汽配装配线、重型工装测试区等多种现场工况。从现场使用逻辑来看，这类门式压力机最常承担的作业包含厚钢板校直、过盈配合轴套压装、重型轴承拆卸装配、冲压件简易成型、废旧构件拆解剪切以及橡胶件压制，1000kN的公称压力覆盖了绝大多数中小型制造厂的常规重载施压需求，开口式龙门结构允许操作人员从三个方向装卸工件，相比封闭框式油压机，长条形工件、带外伸法兰的轴类件、大尺寸焊接构件都可以横向送入工作台，不用受封闭喉深的严格限制。

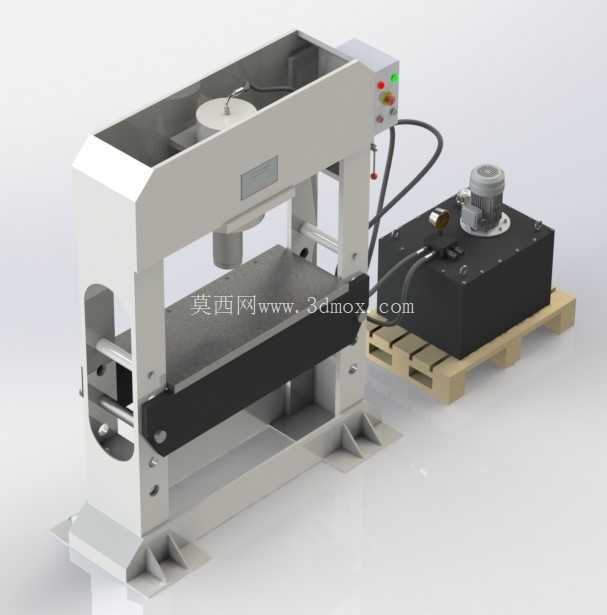

　　主机架部分采用厚钢板焊接后整体退火去应力的设计思路，两根立式立柱与上横梁、底部底座拼合为刚性龙门框架，立柱内侧加工有导向面，活动压头沿立柱之间的导向区域垂直下行，压头端面预留标准模柄安装孔与T型槽，可更换压盘、V型校直胎、压装冲头、剪切刀座等不同工装。工作台面同样布置横向T型槽，用于定位夹具、支撑垫铁和工件靠山，底座两侧向外延伸出带地脚螺栓孔的安装翼板，设备落位后需要通过预埋螺栓或者化学锚栓固定在硬化混凝土地基上，抵消满压作业时的偏载力矩与振动。机架正面设置可调节的工件支撑横梁，横梁两端通过销轴与立柱上的多档定位孔配合，能够根据工件高度快速调整支撑位置，在压头行程不足时承接不同高度的工件，避免全程依赖液压缸长行程伸出带来的刚性损失。

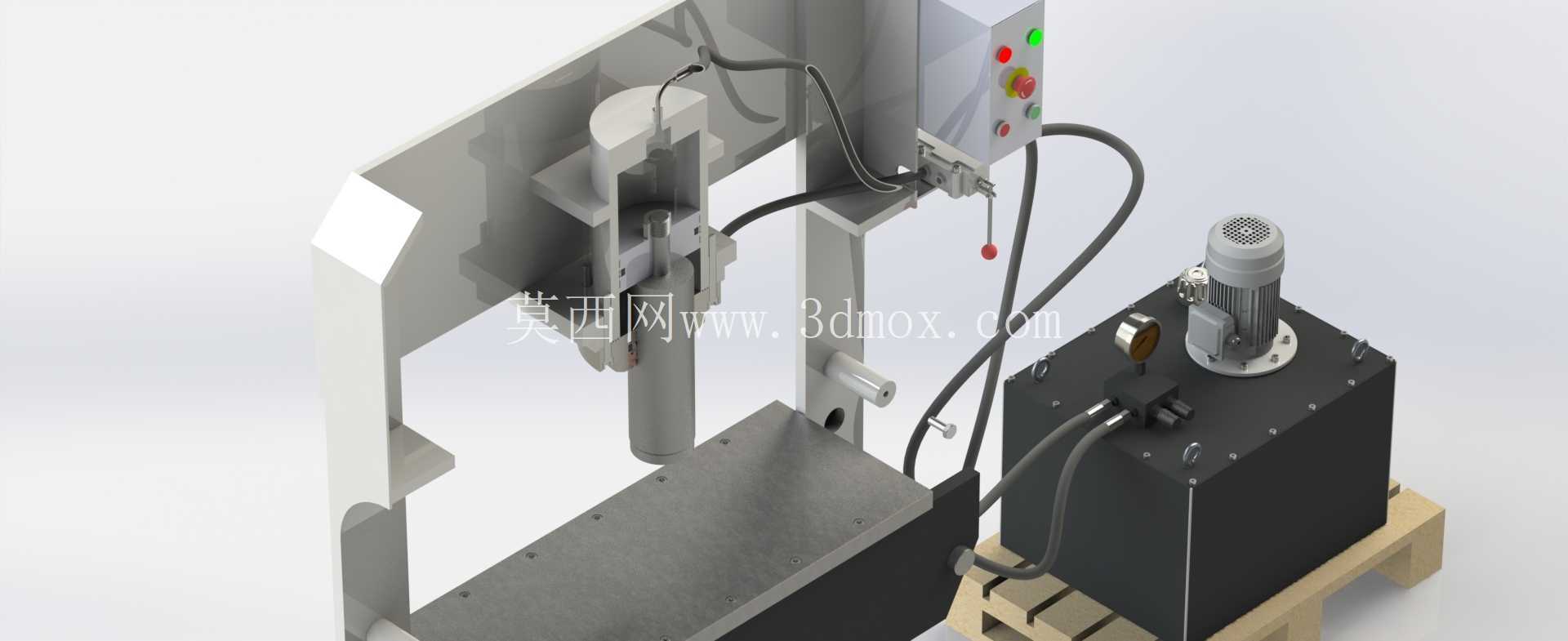

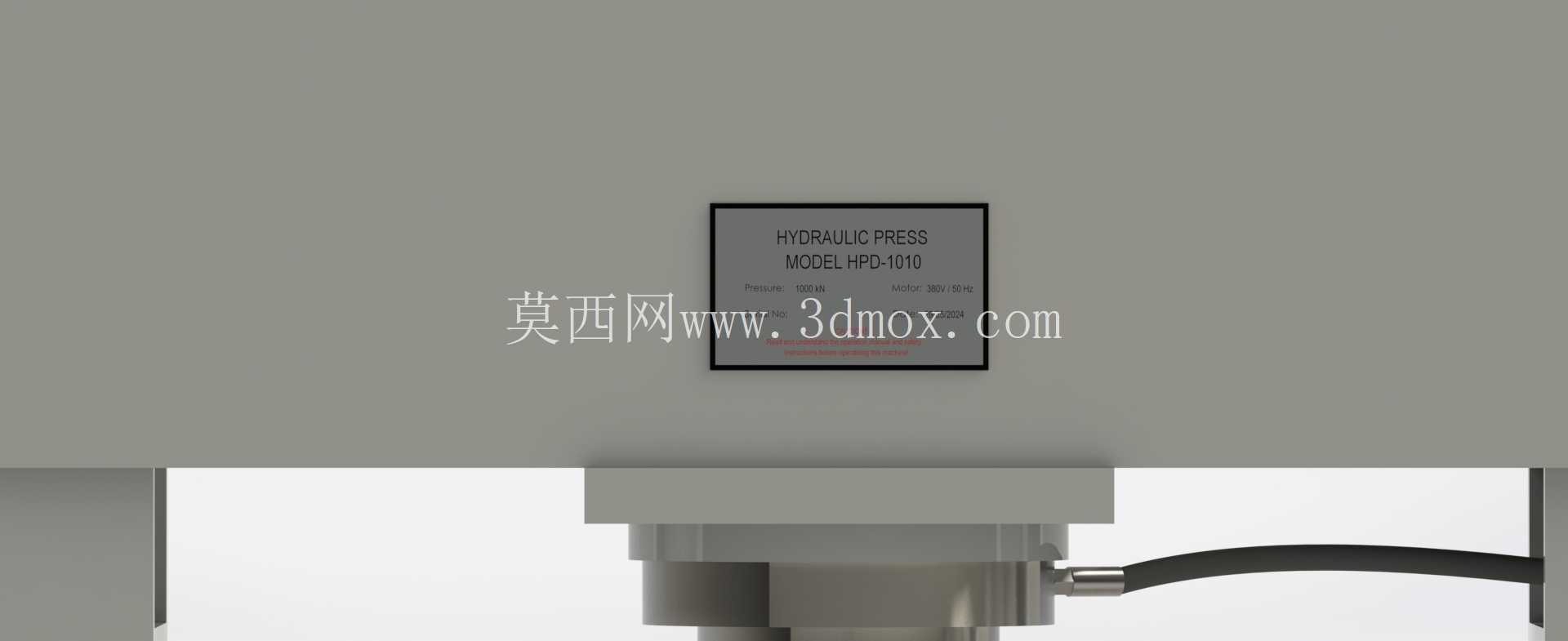

　　液压缸竖直安装在上横梁中心位置，缸体法兰嵌入横梁加工面并通过圆周螺栓锁紧，柱塞下端与活动压头采用法兰连接，压头两侧设置导向耐磨板，耐磨板与立柱导向面之间预留可调间隙，长期使用磨损后可以通过垫片重新调整配合精度，防止压头下行时出现偏摆。主机侧方挂载独立的控制按钮盒，盒体上布置急停按钮、双手操作按钮、压力调节旋钮与状态指示灯，按钮盒通过悬臂与机架连接，操作人员可以站在安全侧位控制压头升降，避免正对施压区域。液压管路采用高压硬管配合柔性油管布置，硬管沿机架侧壁走线并设置管夹固定，连接活动部位的油管选用耐高压橡胶软管，弯曲半径满足液压系统管路布置规范，避免往复动作过程中油管与机架棱角摩擦。

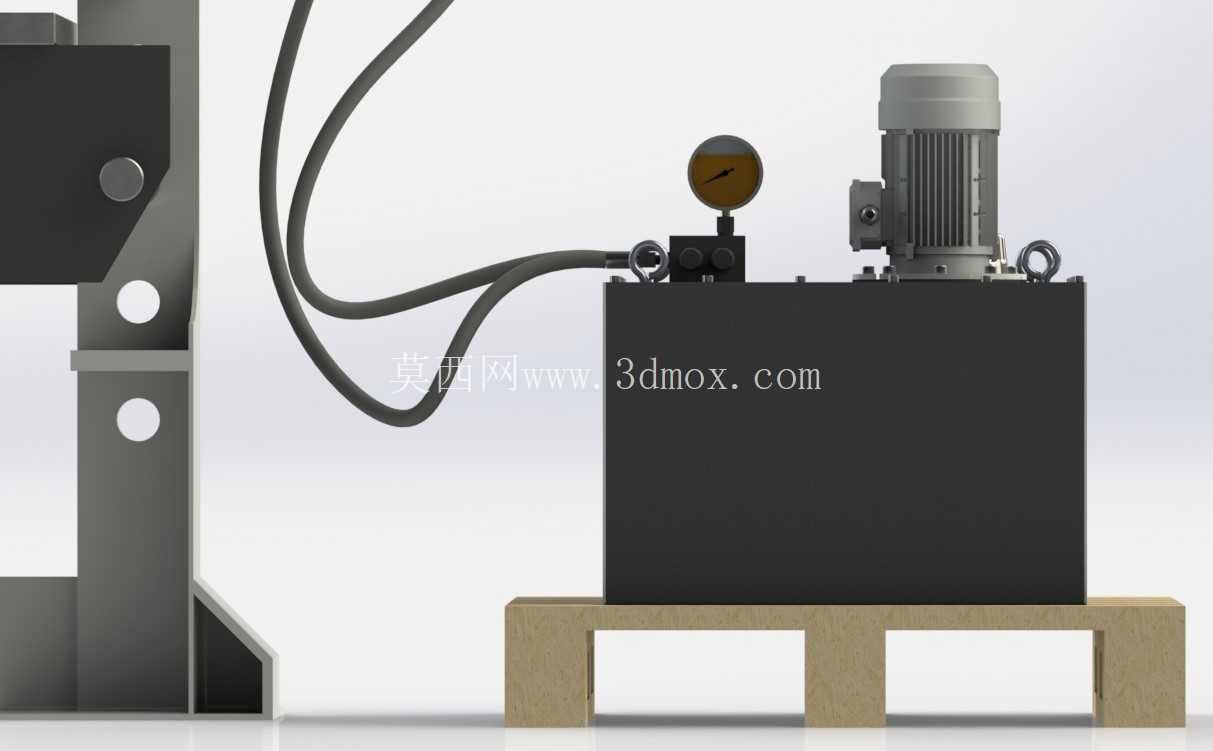

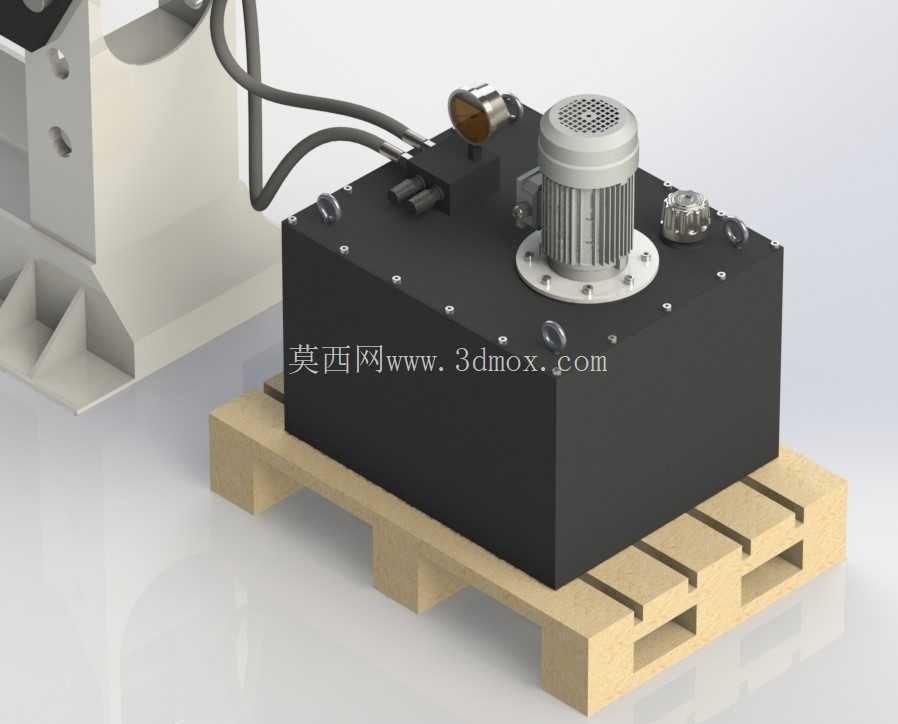

　　独立液压站放置在主机旁的木质托盘基座上，站内集成油箱、柱塞泵、驱动电机、溢流阀、换向阀、压力表与液位计，油箱采用钢板焊接结构，侧面开设清洗口，顶部设置注油空滤，电机与泵组通过联轴器同轴连接并安装在油箱顶面的减震垫上，阀组集中布置在油箱侧方的安装板上，油路块内部铣削通油孔道，减少外接管路接头数量，降低泄漏点。液压站与主机之间留出足够的检修空间，日常更换滤芯、清理油箱、调整溢流压力时不需要拆解主机结构，现场维护便利性更好。整机安装边界需要同时考虑主机架的占地轮廓、液压站摆放位置、油管弯曲走线空间以及工件上下料的操作距离，主机正面预留叉车作业通道，顶部压头全行程上行后留出足够的工件吊装高度，地基承载能力按照满压作业的动载系数核算，地脚布置避开地下管线。

　　结构建模过程中，机架焊缝按照等强连接要求标注焊脚尺寸，受力截面的板厚选择结合百吨载荷下的抗弯、抗剪强度校核结果确定，立柱导向面的平面度、压头与工作台的平行度都按照压力机行业通用精度要求设定配合公差。液压元件选型匹配1000kN公称压力对应的系统工作压力，泵组流量结合压头空程下行、加压工进、回程三个阶段的速度需求计算，溢流阀设定最高安全压力，避免过载施压损坏机架与工件。整机细节还包含油缸防尘罩、管路防护套、电气走线槽、安全警示标识安装位，完整还原了设备从结构骨架到附属附件的真实装配关系，可作为重型压装设备结构设计、工位布局规划、工装适配开发的参考参照。
