大物远投纺车式渔线轮结构设计

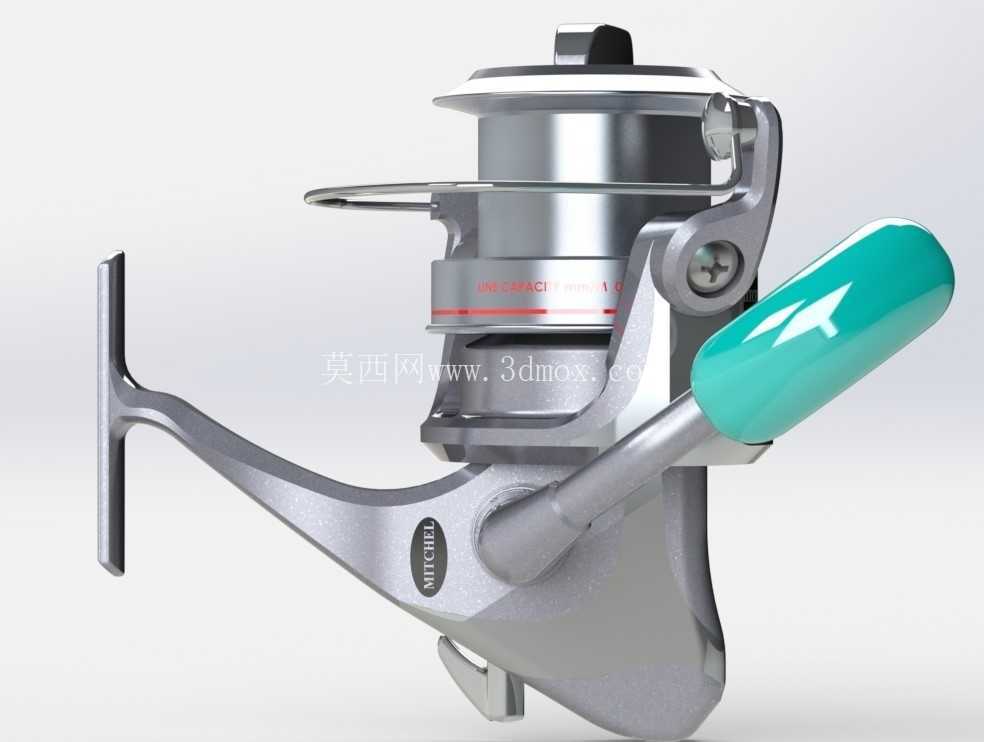

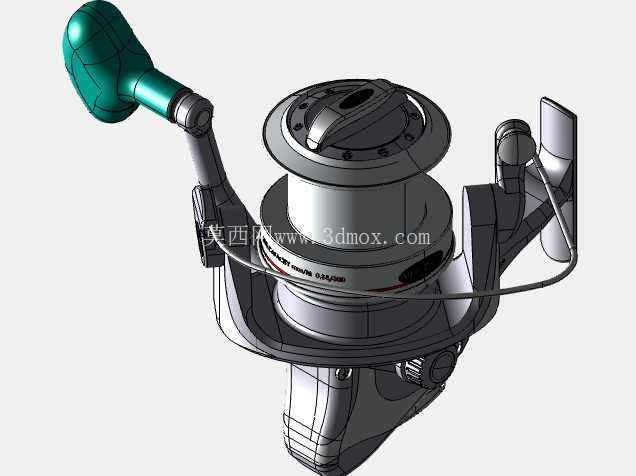

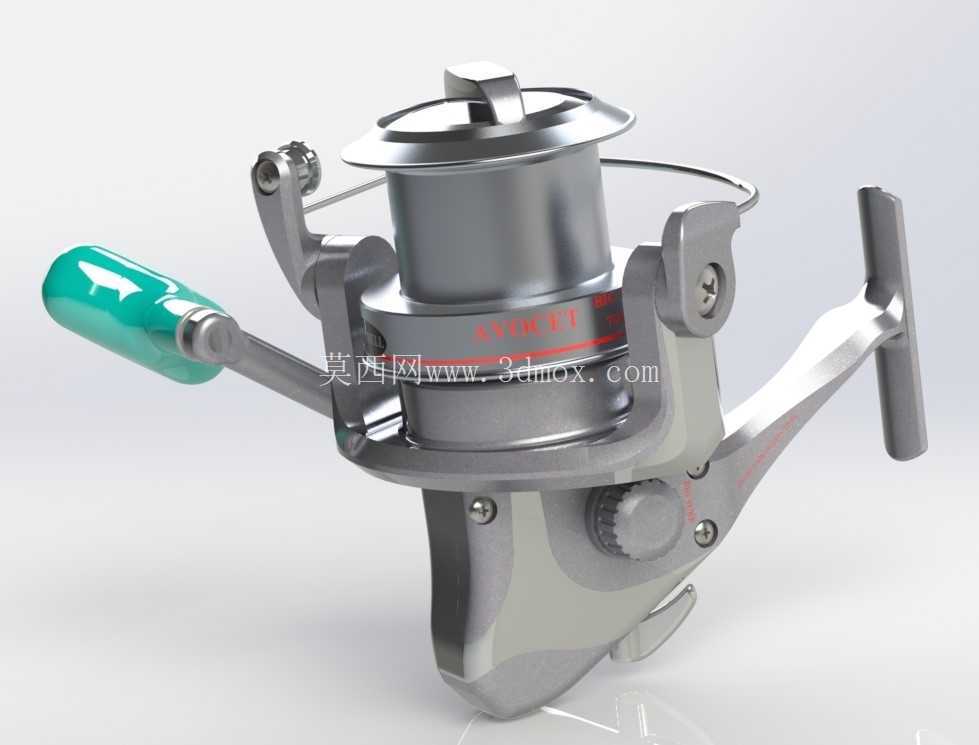

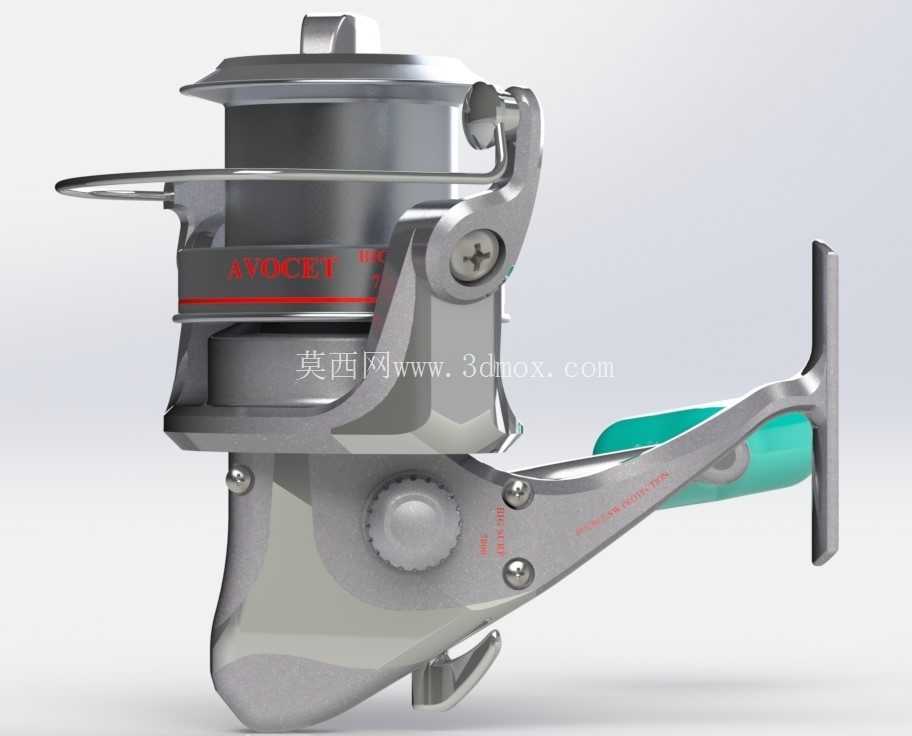

　　这款远投型纺车渔轮主要面向岸基海钓、沙滩远投、大物淡水作钓等重载场景，整体结构围绕长距离抛投、大拉力泄放与高频收线操作展开。从整机布局来看，线杯采用大直径浅线杯构型，杯口外缘做抬升导向处理，抛投时钓线可沿杯壁顺畅脱出，减少出线摩擦阻力；线杯轴向行程与往复排线机构匹配，收线过程中钓线能够均匀排布在杯体容线槽内，避免局部堆线造成抛投时出线卡顿、炸线。

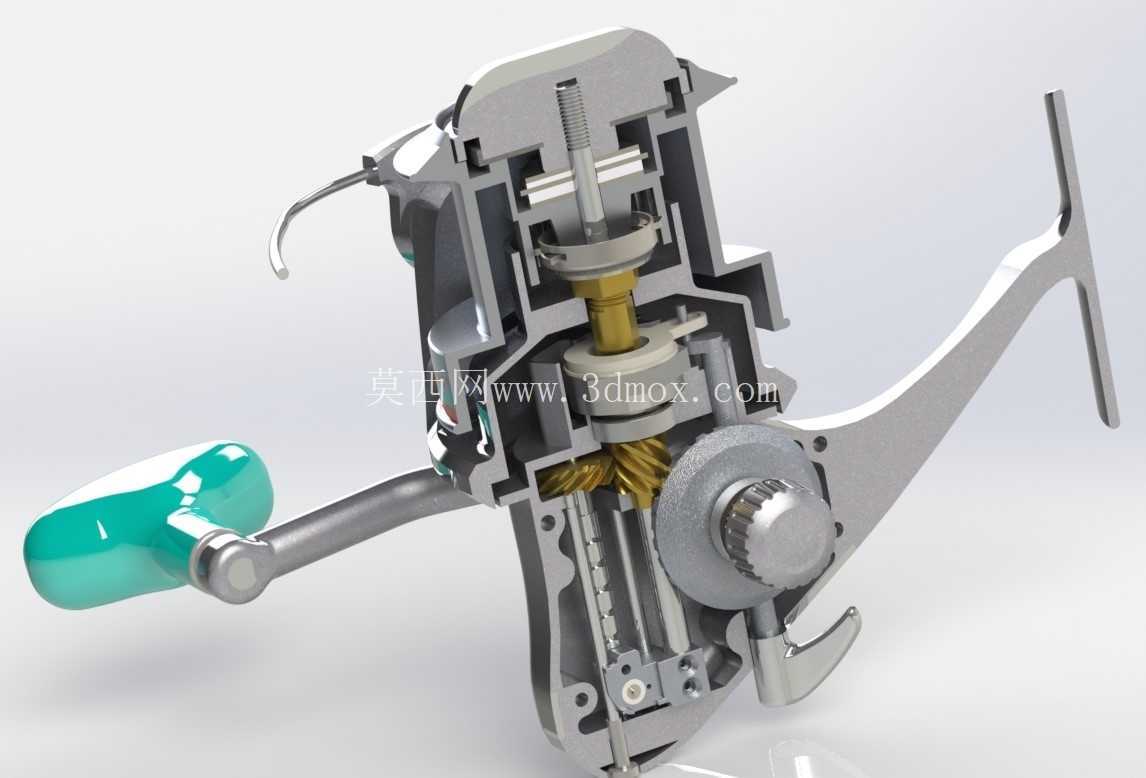

　　摇臂组件采用双侧受力支撑构型，摇臂与机身主轴传动端通过扁位配合锁紧，握持手柄做防滑包覆处理，摇臂回转半径经过适配，单圈收线长度匹配远投作钓需求，中鱼后快速收线时操作者可施加足够扭矩，对抗大型鱼种冲刺。机身内部主轴、传动齿轮、线杯升降凸轮构成核心传动链，摇臂输入的回转运动一方面驱动转子带动线挡环绕线杯回转完成绕线，另一方面通过凸轮副驱动线杯沿轴向往复运动，实现螺旋式均匀排线，两套运动的速比经过匹配，保证排线节距均匀，满杯状态下钓线排布平整。

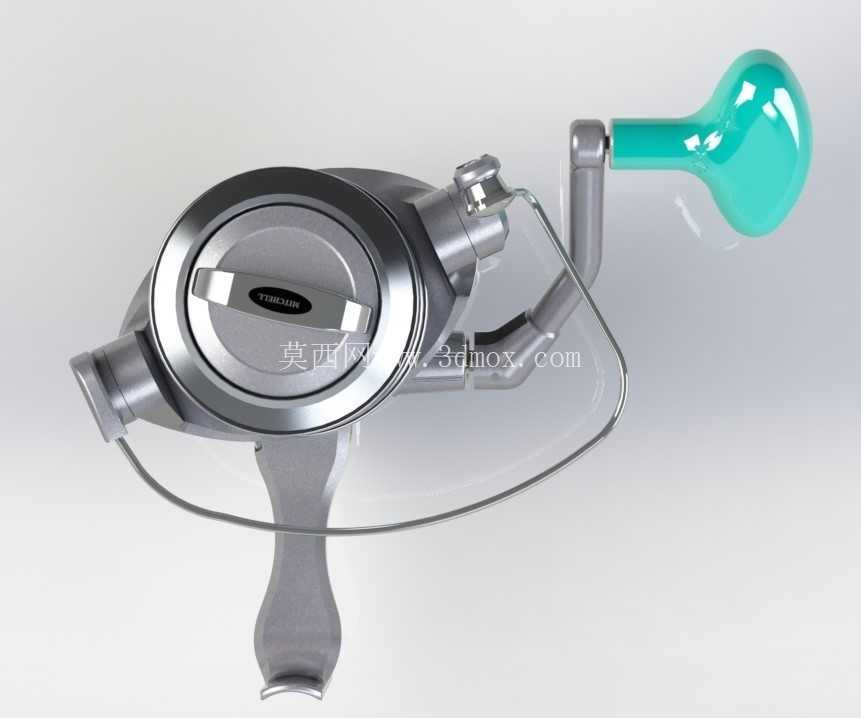

　　卸力机构布置于线杯前端，旋钮式调节结构可通过改变摩擦片组压紧力调整出线阻尼，中鱼后鱼体冲刺时钓线可在设定拉力下平稳泄出，避免瞬时拉力超过钓线强度造成断线；摩擦片采用多片叠层构型，阻尼调节线性度好，从轻量小鱼到数十斤级大物都可匹配对应泄力值。线挡组件采用弹性翻转结构，抛投时手动翻开线挡，钓线可自由脱出，抛投入水后摇动摇臂即可自动回弹归位，线挡根部设置扭簧与定位止点，长期反复翻转后仍能保持到位精度，避免半位状态造成钓线脱出故障。

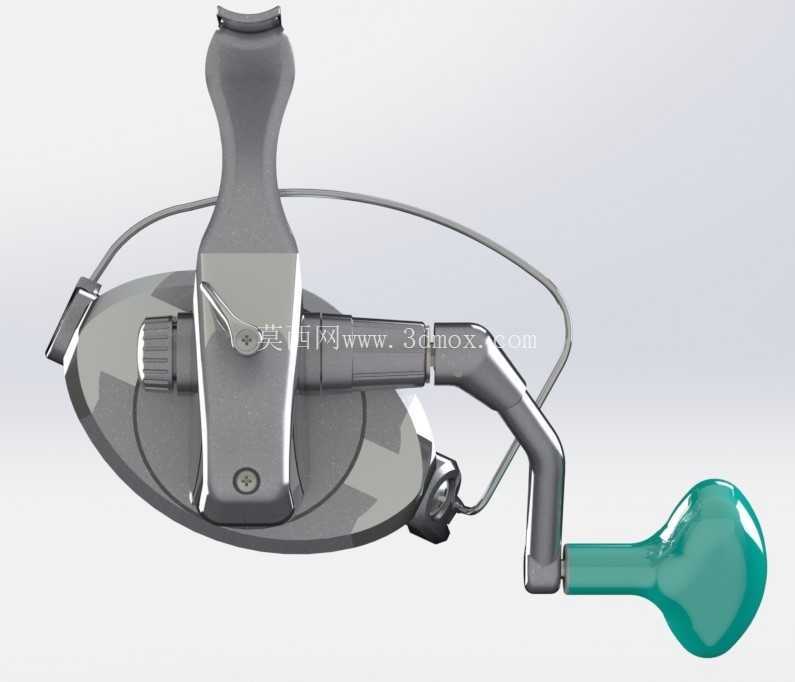

　　机身上的逆止开关可控制主轴单向锁止，正常作钓时锁止反转，收线发力时不会出现摇臂反向回退；遛鱼需要自由放线时可切换为双向回转状态，适配不同操作习惯。机身与轮脚采用一体化加强构型，轮脚为标准插接尺寸，可适配市面上绝大多数远投钓竿的轮座，安装贴合面做平面度管控，锁紧后无旷量，抛投发力时整机不会出现晃动。

　　整机外部轮廓做流线化处理，各外露棱边均做圆角过渡，减少钓线意外剐蹭磨损；侧盖与机身之间设置密封槽，可阻挡海水、沙尘侵入内部传动腔，延长齿轮与轴承的服役周期。手柄握持件采用耐水耐蚀材质，长期接触海水、饵料污渍后不会出现腐蚀打滑。从安装边界来看，轮脚插接厚度、夹持宽度符合通用钓具安装规范，整机重心靠近轮座安装面，装竿后整体配重平衡，长时间持竿抛投不易疲劳。

　　结构设计阶段重点平衡了整机刚性与自重：主体承载件采用高强度轻质合金构型，在保证大拉力下机身不变形的前提下控制整体重量，内部传动齿轮的齿形参数经过优化，回转啮合间隙控制在合理范围，摇臂转动无卡顿空程，收线手感平顺。线杯容线量针对远投场景配置，可容纳大长度大线径钓线，满足超远投抛投和中鱼后长线泄力的需求。转子的动平衡经过校核，高速回转时无明显振动，长时间快速收线操作稳定。各紧固件均做防松处理，长期承受抛投冲击、鱼体拉力交变载荷后不会出现松动移位，整机可覆盖淡水大物、海钓岸投等多种重载作钓工况。
