德格森DG340 PCB接线端子结构设计

　　在工业控制板卡、通讯设备内部配线、小型电力监测模块的PCB装配环节，接线端子的选型与适配直接决定了整机生产的装配效率与长期运行的接线可靠性，不少结构工程师在做板级布局时，都遇到过现成端子模型尺寸与板上预留空间不匹配的问题，要么模型整体尺寸偏大挤占周边元件布局空间，要么引脚间距与预设的走线宽度、焊盘尺寸不匹配，导致打样后无法顺利装配。这款DG340接线端子的设计，核心就是针对引脚数2至10、引脚间距3.81mm的PCB接线场景做适配，在保证接线夹持力满足常规低压信号、小功率电源传输要求的前提下，压缩了端子本体的外形冗余尺寸，避免出现同规格端子模型尺寸过大无法嵌入紧凑布局的问题。从实际应用场景来看，这类3.81mm间距的接线端子广泛用在通讯终端设备的内部信号转接、工业传感器采集板的外部接线端口、小型PLC扩展模块的输入输出接线位，日常运维中不需要频繁插拔接线，对接线的抗拉扯能力有明确要求，同时因为板上往往要排布多路信号通道，端子的单位宽度占用直接决定了单块板卡能容纳的接线通道数量。设计过程中首先锁定了3.81mm的标准引脚间距，这个间距是行业内小功率接线端子的通用规格，匹配常规PCB制板的最小线宽、焊盘间距工艺要求，不需要额外调整制板工艺参数就能直接适配。

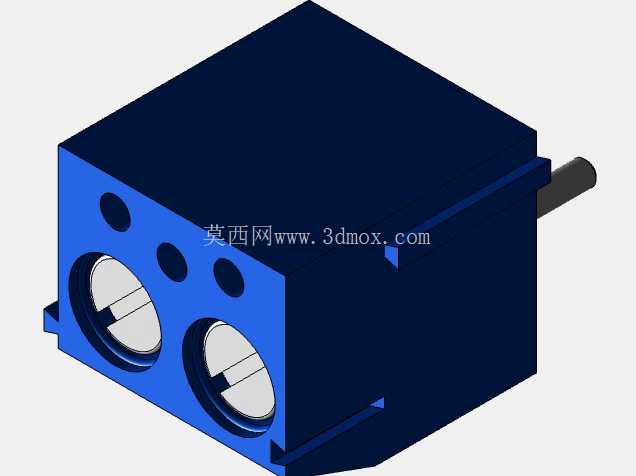

　　端子本体采用上下分体式的结构设计，上部为深蓝色的绝缘防护外壳，采用工程塑料材质，具备足够的绝缘强度与耐温性能，能够覆盖焊盘与引脚的连接部位，避免相邻引脚之间因为积尘、凝露出现短路风险，外壳侧面预留的安装固定凸台，能够在焊接完成后与PCB上的定位孔配合，分散接线拉扯时对焊盘的作用力，避免长期受力后焊盘脱落。下部的接线夹持结构采用金属导电件，带压线螺钉的设计能够将剥好的单股或多股导线牢牢夹紧，保证接触电阻稳定，不会因为设备运行中的振动出现接线松动。两个大尺寸的圆形接线孔位对应主接线通道，旁边三个更小的圆孔为螺钉调节位，使用常规十字螺丝刀就能完成接线的锁紧与松开，不需要特殊工具，适配生产现场的常规装配工具配置。从安装边界来看，端子整体为方块式布局，出线方向为侧向水平出线，接线操作时不需要在PCB垂直方向预留过大的操作空间，适合安装在设备内部空间局促、板卡上方有壳体或其他元件遮挡的场景，引脚伸出长度匹配常规1.6mm厚度PCB的波峰焊工艺要求，过炉焊接时不会出现引脚过短吃锡不足、或是过长导致剪脚工序额外增加工作量的问题。外壳尾部的出线导向结构能够引导导线顺着水平方向引出，避免导线弯折角度过大损伤线芯，同时也能让内部走线更加规整，减少多组接线之间的交叉干扰。

　　在结构建模过程中，特意对绝缘外壳的壁厚做了均匀化处理，避免注塑生产时出现缩痕、缺料等缺陷，金属夹持件的弹性变形量经过校核，保证多次重复接线后依然能保持足够的夹持力，不会因为金属疲劳导致接线接触不良。相邻接线通道之间的绝缘隔筋高度足够，即使接线时导线铜丝有少量外露，也不会出现相邻通道短路的问题，满足常规低压电气设备的绝缘安全要求。对于做板卡结构设计的工程师来说，这个模型可以直接导入到PCB布局文件中，核对端子与周边电容、芯片、接插件的安全间距，提前预判装配时是否会出现结构干涉，不需要再手动测量样品尺寸重新建模，能够大幅缩短板卡设计的周期，也能避免因为尺寸估算错误导致的打样返工。

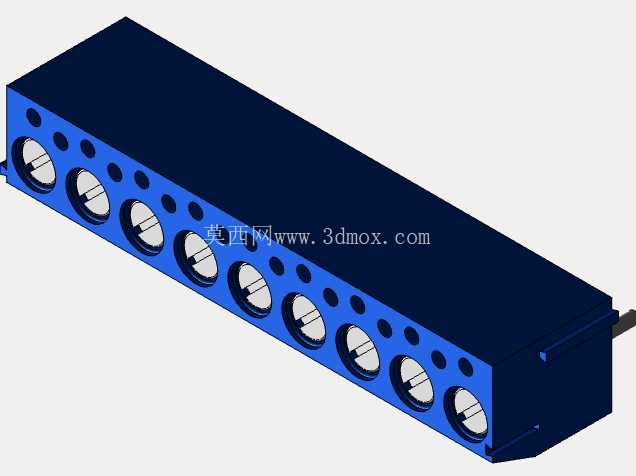

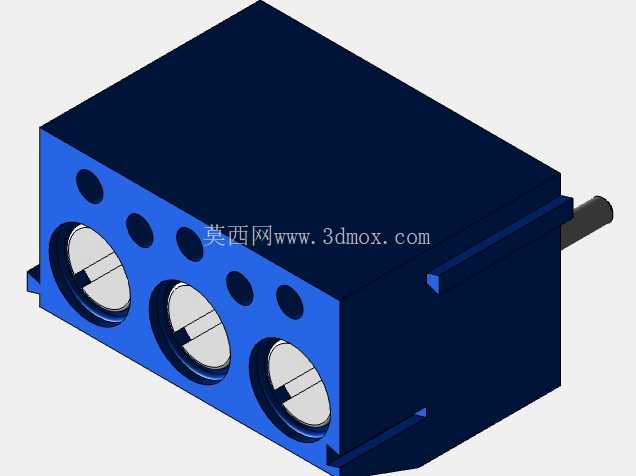

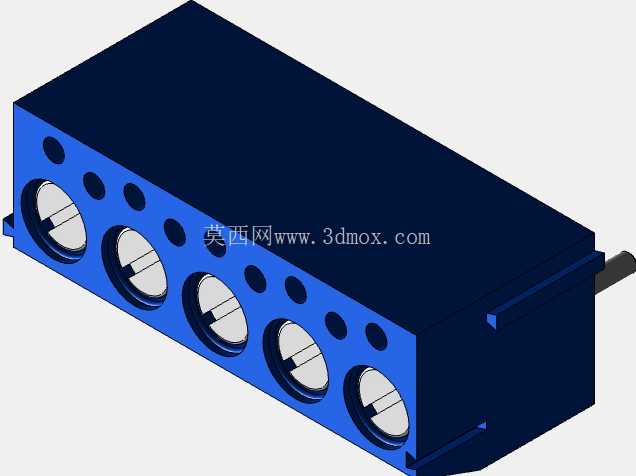

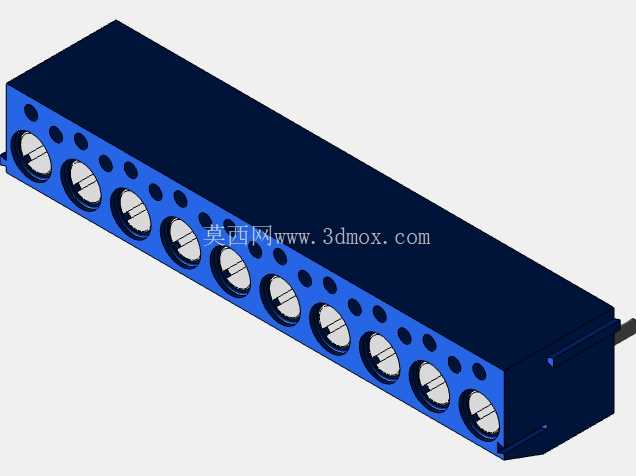

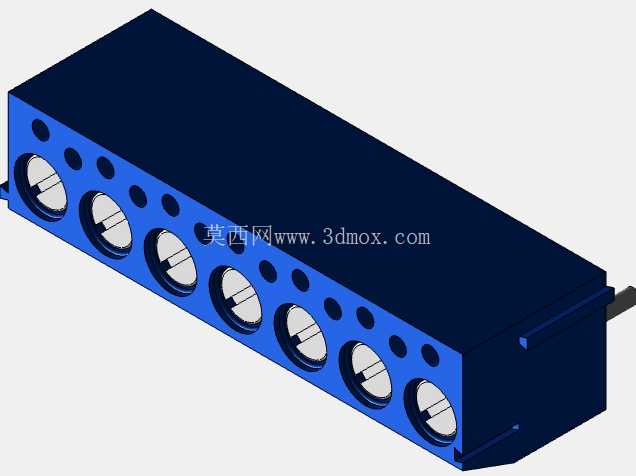

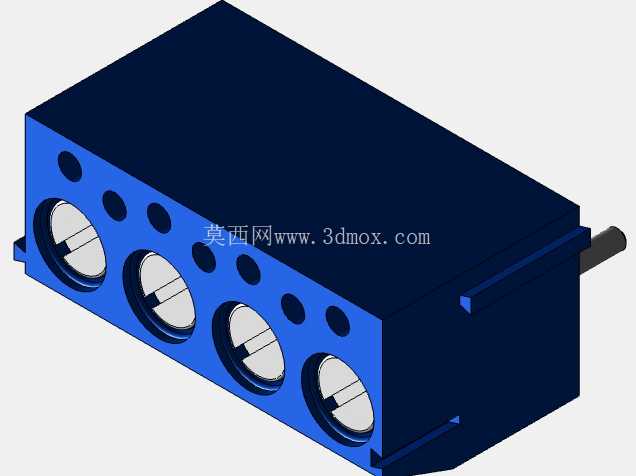

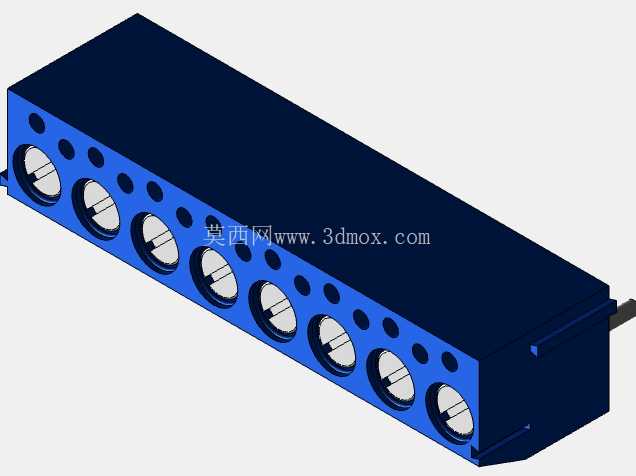

　　在通讯设备的板卡设计中，这类接线端子往往布置在板卡的边缘位置，对应设备壳体上的接线开口，模型的外形尺寸精度直接决定了壳体开口的位置与大小是否准确，要是模型尺寸偏大，就会出现端子顶住壳体无法装配的问题，要是尺寸偏小，又会出现壳体与端子之间缝隙过大，防尘性能不达标的情况。这款模型在建模时还原了端子的所有外部装配特征，包括侧面的定位凸台、外壳的卡扣结构、引脚的位置与截面尺寸，能够直接用于结构干涉检查与壳体开孔设计，不需要再做额外的尺寸修正。实际选型使用时，工程师可以根据板卡需要的接线通道数选择对应引脚数的型号，所有同系列不同引脚数的端子安装高度、引脚间距、接线孔位尺寸都保持统一，只需要根据通道数量调整PCB上的焊盘排布长度即可，不需要重新调整周边元件的布局高度，能够提升同系列产品的零部件通用率，降低生产物料的采购与管理成本。
