仿黄蜂仿生扑翼飞行装置结构设计

这款仿黄蜂扑翼飞行装置的设计，核心是跳出传统多旋翼、固定翼飞行器的场景局限，针对狭小空间内的低空侦察、环境采样、密闭空间巡检这类特殊作业需求开发。不同于常规旋翼飞行器依赖桨叶高速旋转产生升力的逻辑，该装置完全复刻黄蜂等膜翅目昆虫的扑翼飞行原理，通过翼面的高频往复拍动同时获取升力与前飞推力，在狭窄空间内的机动灵活性远优于同尺寸的多旋翼设备，不会出现旋翼碰擦障碍物就失稳炸机的问题，适合在管道内部巡检、灾害现场狭小缝隙搜救、农林区域小范围虫情监测这类旋翼设备难以进入的场景作业。

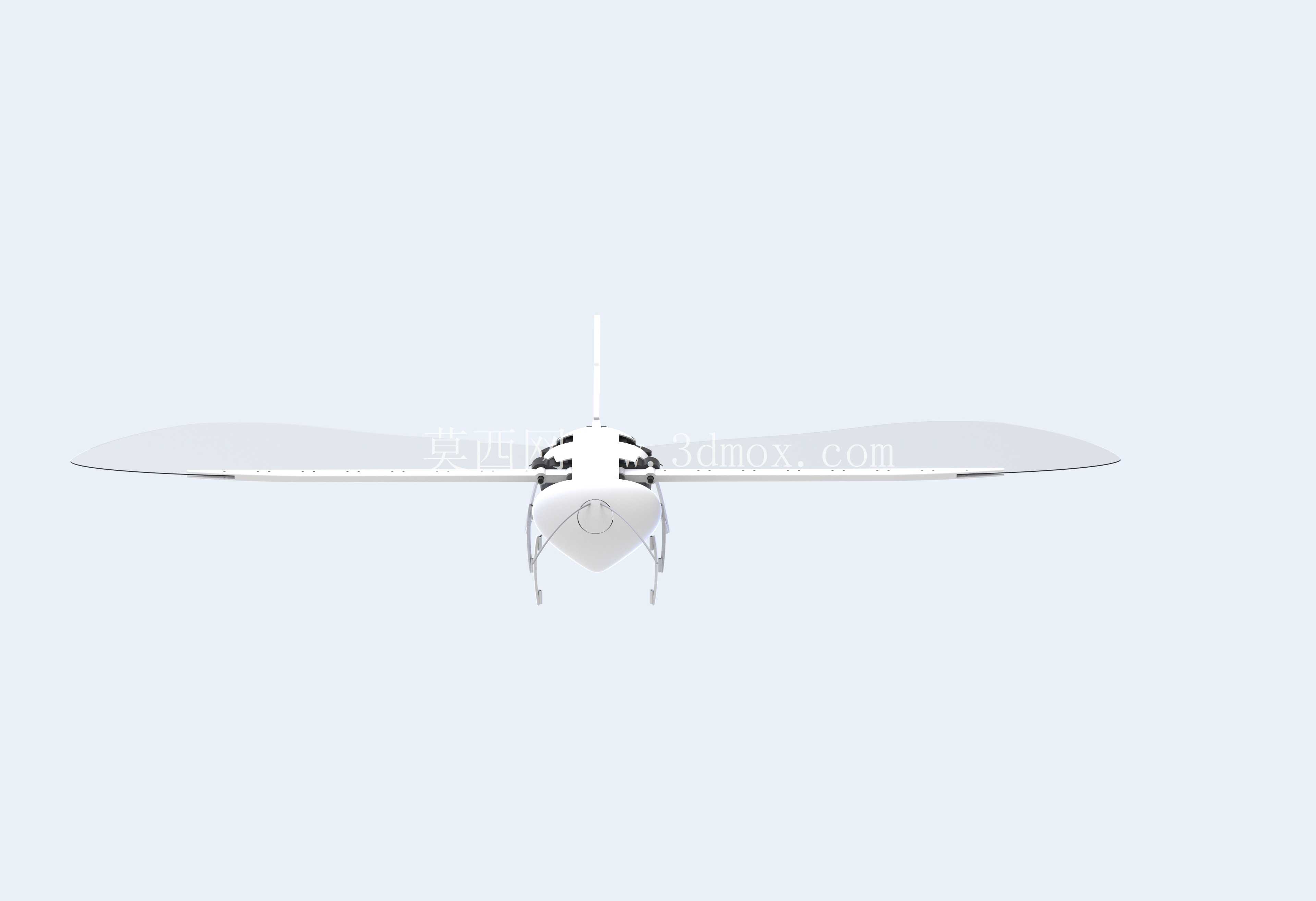

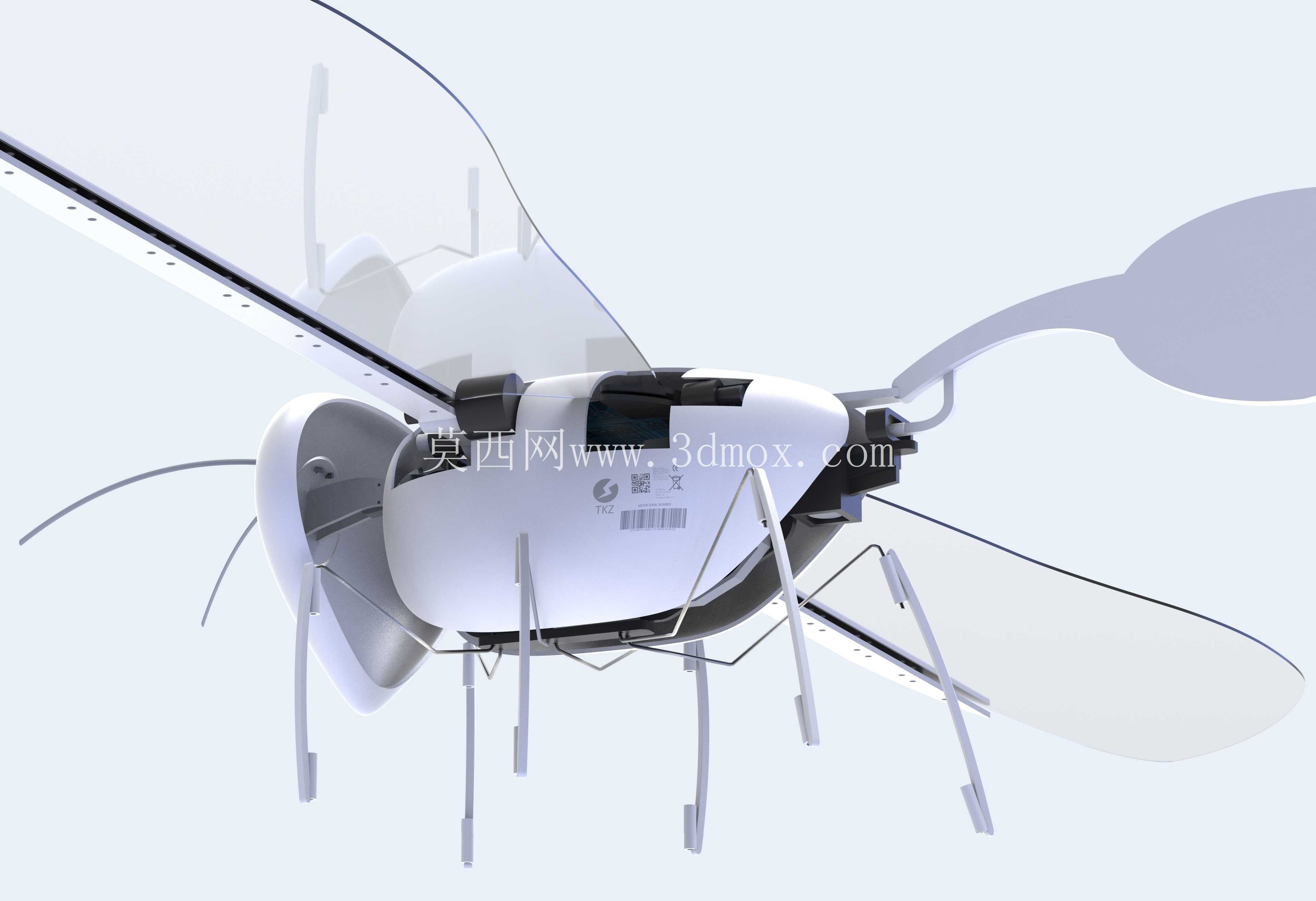

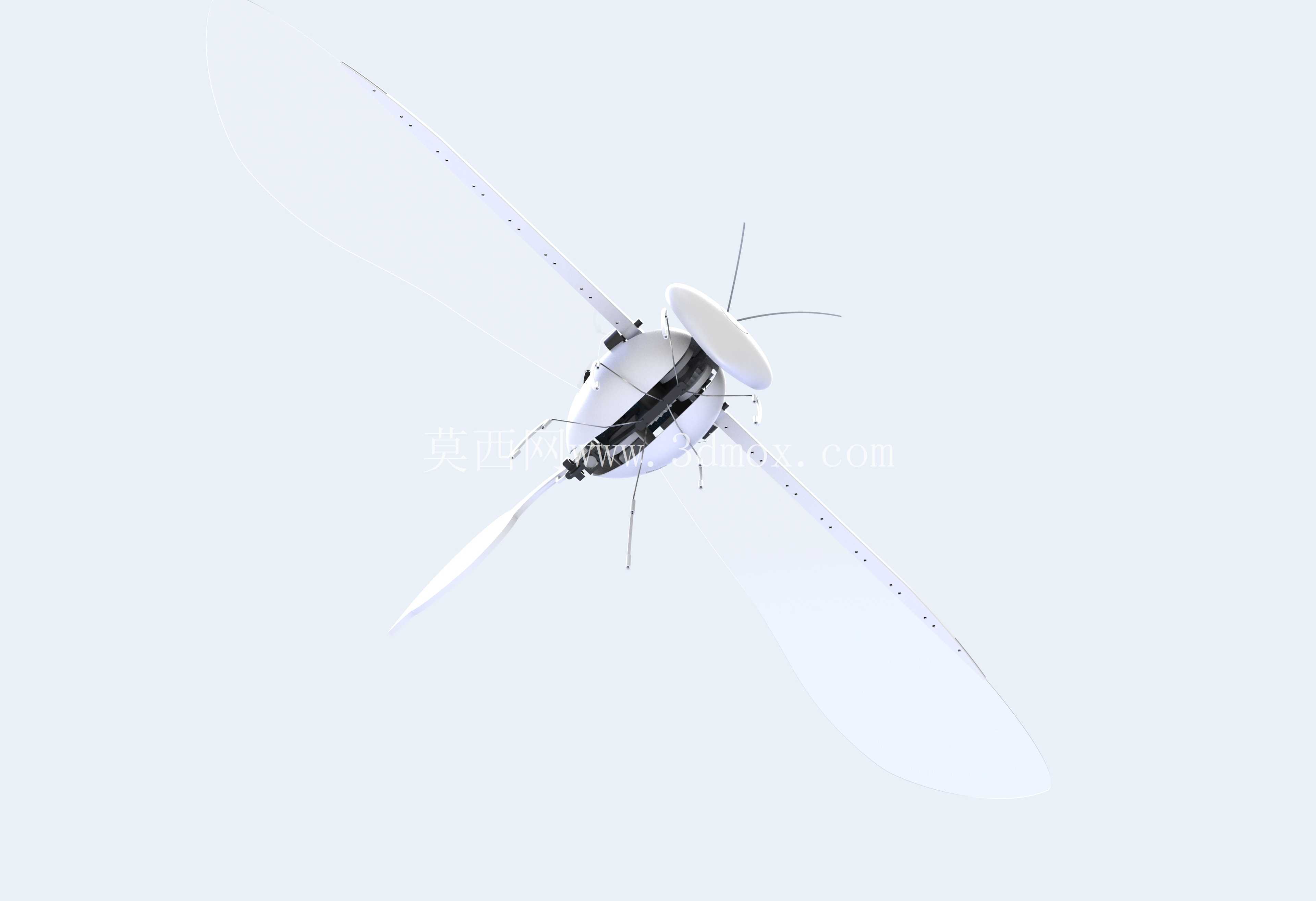

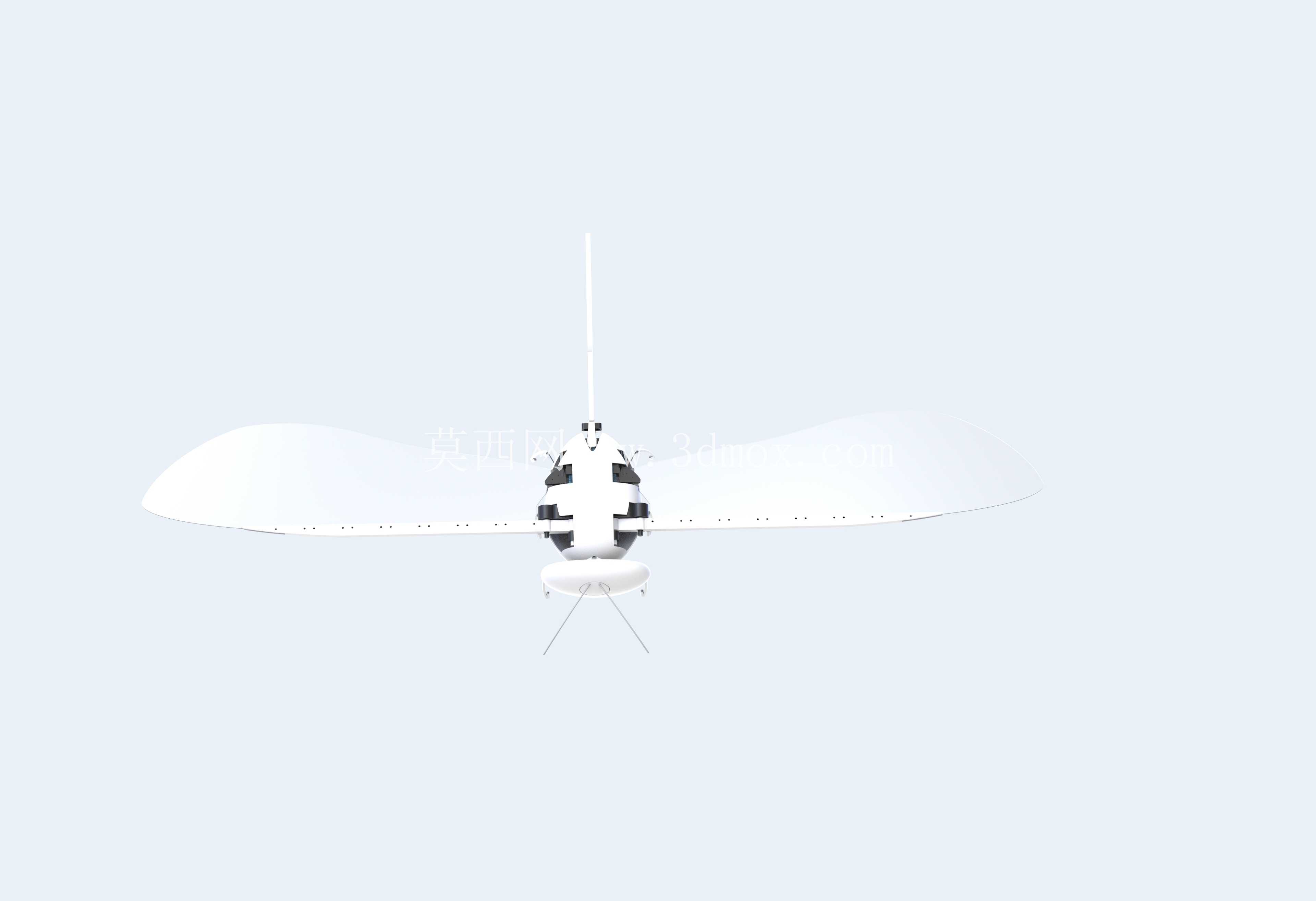

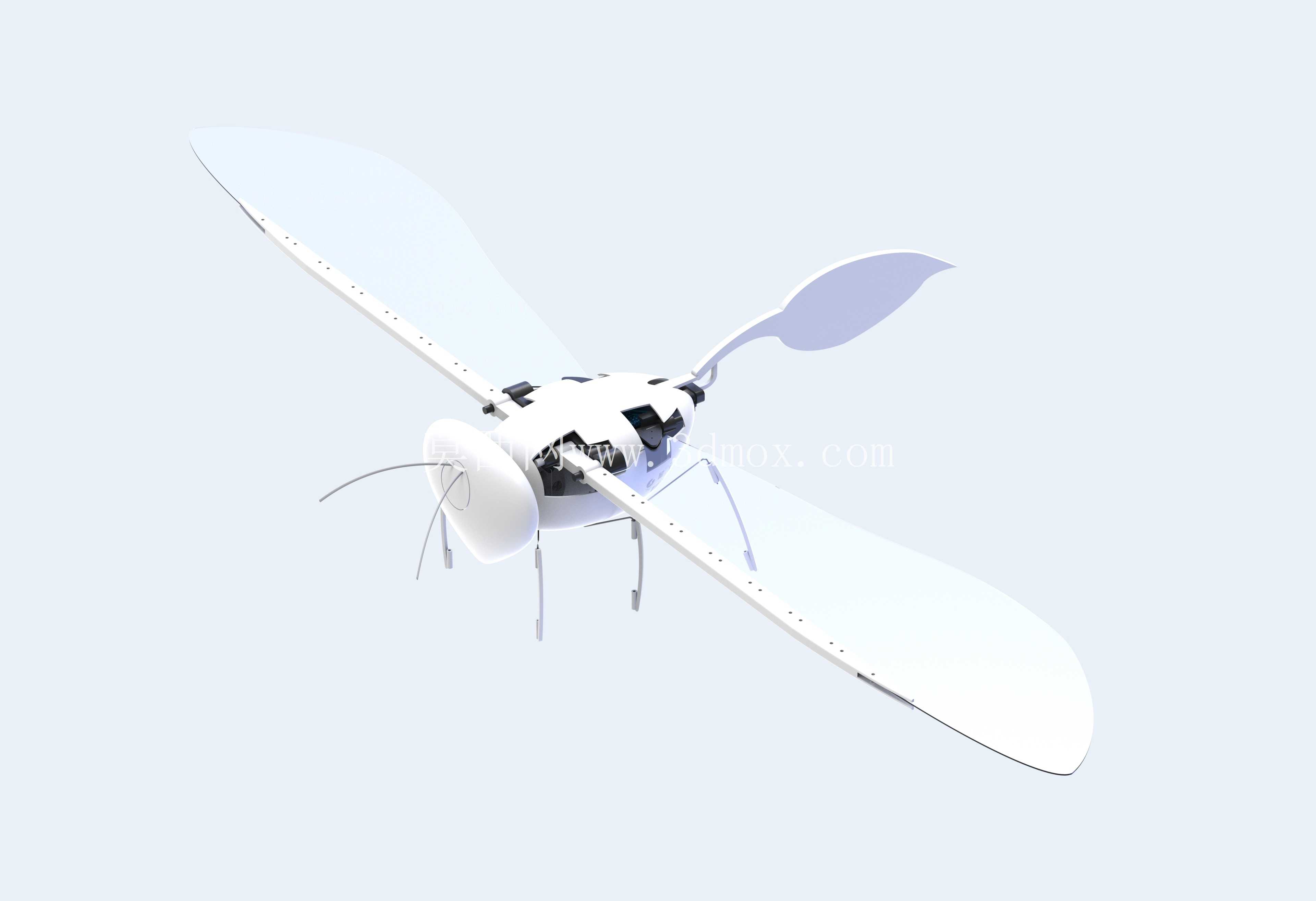

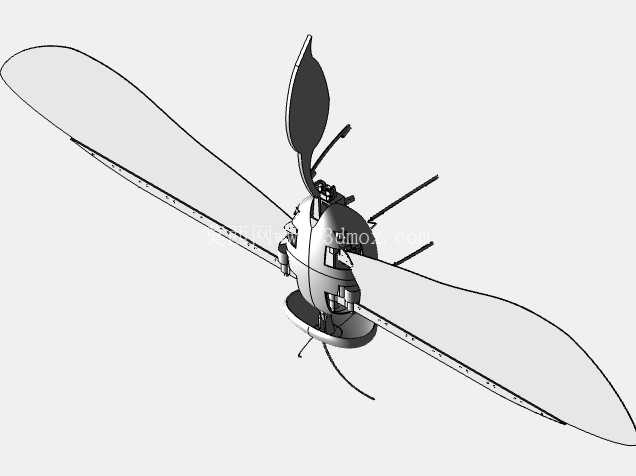

从结构设计逻辑来看，整机采用中心对称布局，核心动力舱布置在机身中轴线位置，所有传动部件均围绕重心排布，避免单侧配重偏差带来的飞行姿态偏移。扑翼驱动机构采用轻量化曲柄摇杆结构，将微型动力元件的旋转运动转化为两翼的同步拍动动作，两侧翼面的拍动幅度、相位差通过传动连杆的尺寸公差严格控制，保证两侧升力输出一致，降低飞行过程中的姿态修正能耗。翼面采用薄型柔性膜结构设计，模仿昆虫翅脉的加强筋布局在膜面布置轻量化支撑条，既保证翼面拍动过程中可以根据气流状态自适应产生形变，提升气动效率，又能控制整体结构重量，避免刚性翼面高频拍动带来的结构共振问题。

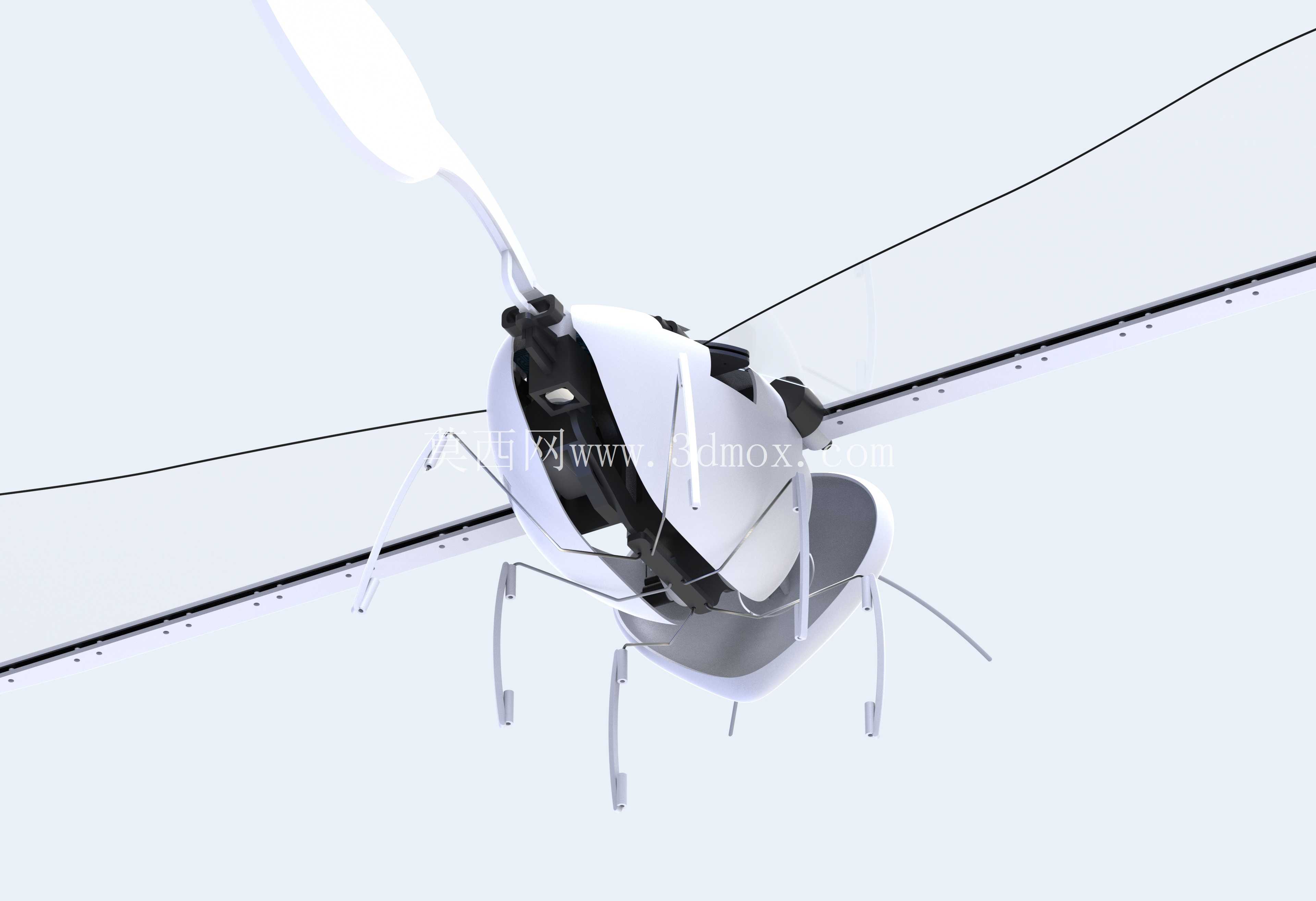

机身头部预留了微型任务载荷安装位，可根据作业需求搭载微型摄像头、气体传感器或者微量采样装置，安装接口采用标准化快拆结构，载荷重量控制在整机起飞重量的15%以内，避免载荷过重影响扑翼动作的气动效率。机身后部设置了微型尾翼结构，用于飞行过程中的航向稳定与姿态微调，尾翼的偏转角度通过微型舵机直接控制，响应速度快，可配合扑翼的拍动频率快速完成转向、悬停、急停这类机动动作，适配复杂狭小空间内的避障需求。

在安装边界与尺寸控制上，整机翼展控制在4s规格对应的尺寸区间内，机身最大宽度不超过单侧翼长的三分之一，所有突出部件均做了圆弧过渡处理，避免飞行过程中勾挂障碍物。动力舱的外壳采用流线型曲面设计，降低前飞过程中的空气阻力，外壳与内部传动部件之间预留0.8mm的装配间隙，既避免飞行过程中结构震动产生的摩擦干涉，又不会因为间隙过大增加额外的迎风面积。整机的重心严格控制在两翼拍动平面的中心垂线上，电池模块布置在机身下部重心位置，既可以降低整机重心提升飞行稳定性，也方便快速更换电池提升作业续航效率。

从实际功能落地的角度，这款扑翼装置的飞行噪音远低于同量级的多旋翼无人机，因为没有高速旋转的桨叶切割空气的尖锐噪音，在需要隐蔽作业的场景下具备天然优势，比如野外动植物观测场景中，不会因为噪音惊扰观测对象；在室内密闭空间巡检时，也不会产生过大的噪音影响作业环境。扑翼的拍动频率经过多轮仿真优化，匹配整机重量对应的升力需求，在保证足够升力冗余的前提下，尽可能降低动力输出的能耗，提升单次充电的作业时长。

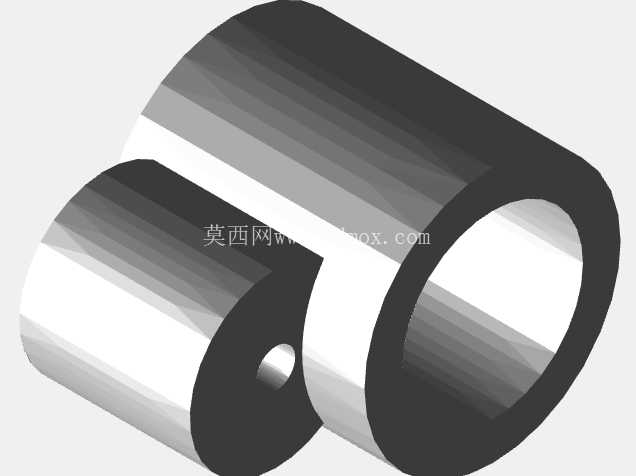

结构设计过程中针对高频往复运动的部件做了专门的耐磨处理，传动连杆的铰接位置采用微型自润滑轴承，避免长时间高频运动带来的磨损间隙，保证翼面拍动动作的一致性，延长整机的使用寿命。翼面与传动机构的连接位置采用快拆设计，当翼面出现破损时可以快速更换，不需要拆解整个机身结构，降低现场作业的维护难度。整机所有的结构件均采用轻量化工程材料制作，在保证结构强度满足扑翼高频震动受力要求的前提下，尽可能降低结构自重，提升有效载荷的携带能力。

针对不同的作业场景，该扑翼装置的翼面可以更换不同刚度的膜材，比如在室外有风的作业环境下，更换刚度稍高的翼面提升抗风扰能力；在室内无风的狭小空间内，更换更轻薄的柔性翼面提升气动效率，降低动力消耗。机身底部预留了微型起落支撑结构，在降落时可以缓冲接触冲击力，保护机身内部的精密元件与载荷设备，支撑结构的重量控制在整机重量的5%以内，不会给飞行带来额外的负担。
