便携手持电动小风扇结构设计

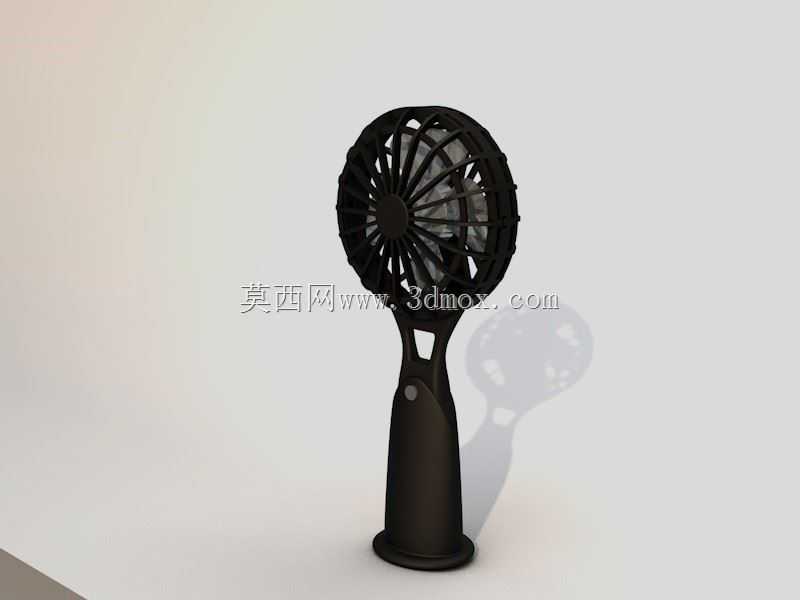

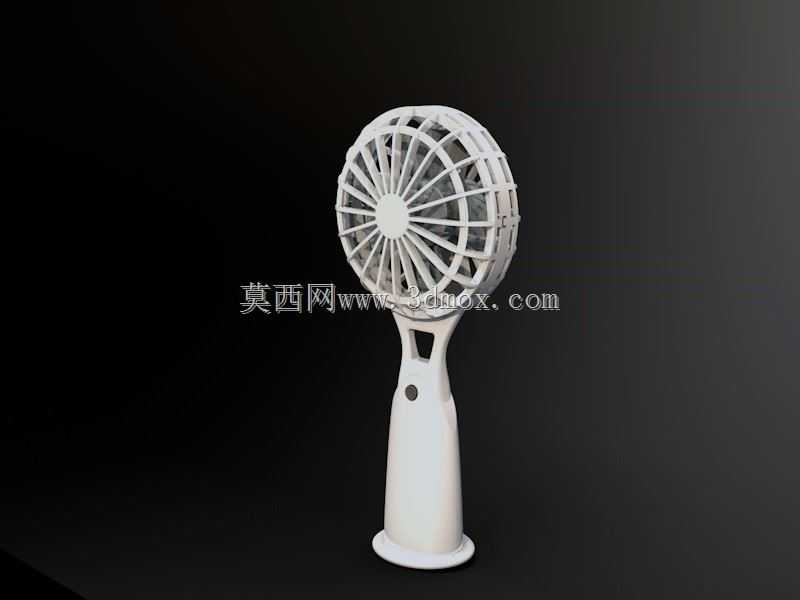

　　这款手持电动小风扇的结构开发，最初围绕户外随身纳凉、通勤途中短时送风、桌面近距离辅助降温这几类高频场景展开，整机采用一体化立式手持造型，下半段为符合人手握持弧度的长柄腔体，上半段为带防护格栅的圆形风轮仓，整体重心落在手柄中段，单手握持时不会出现头重脚轻的晃动感，长时间举持手腕负荷也相对可控。

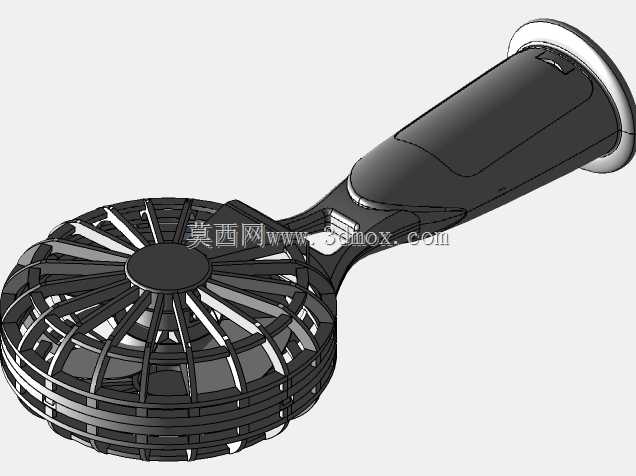

　　从结构分层来看，手柄内部预留了完整的电池仓、控制电路板安装位与按键开孔，手柄侧面的圆形点位为电源调速按键，按键周边做了下沉式限位台阶，既可以避免日常放在包内被误触，也能给按键硅胶密封件留出装配余量，手柄底部做了平整的支撑法兰面，无需额外底座就可以直接直立放置在办公桌面、台面之上，临时解放双手时可以直接作为台式小风扇使用。上部风轮外圈的防护格栅采用放射状辐条布局，辐条间距严格控制在手指无法伸入的安全尺寸内，既满足小家电安全防护的间隙要求，又尽可能减少格栅对出风气流的阻挡，格栅前后壳采用卡扣加超声焊接的配合结构，装配后无外露拼接缝，日常使用中毛发、杂物也不会轻易卡入风轮腔。

　　设计阶段同时兼顾了两种落地生产路径：面向小批量定制、创客试制场景时，所有壳体拆分件都预留了3D打印的拔模斜度与最小壁厚，打印完成后仅需简单去除支撑就可以完成装配；面向大规模量产场景时，前后壳、手柄、格栅各部件均按照注塑模具的分型逻辑做了拆件，壁厚均匀控制在1.8-2.2mm区间，壳体转角处全部做圆角过渡，避免注塑成型时出现缩水、应力集中开裂的问题，内部的电机安装位设置了十字形限位筋，微型直流电机压入后径向无窜动，运转时的振动可以通过筋位间隙缓冲，不会直接传递到手柄握持区域。

　　安装边界方面，整机风轮仓外径控制在常规便携风扇的100mm左右，手柄长度适配成年人大手四指握持的120-140mm区间，整机直立放置时的底面投影直径小于70mm，占用桌面面积极小，随身携带时可以轻松放入双肩背包侧袋、大号随身挎包当中，风轮与格栅内壁预留了0.5mm的安全运转间隙，高速转动时不会出现擦碰异响，手柄内部的电池仓尺寸适配常规圆柱锂电芯，电芯周边预留了泡棉填充空间，起到防摔缓冲的作用。风道设计上，风轮采用轴流小叶片构型，进风侧为手柄上方的镂空过渡段，出风侧格栅辐条顺着气流走向做微角度倾斜，送风时风噪更低，气流集中在正前方锥形区域，近距离使用时体感柔和，不会出现直吹过强的不适感。
