仿生黄蜂扑翼式微型飞行装置结构设计

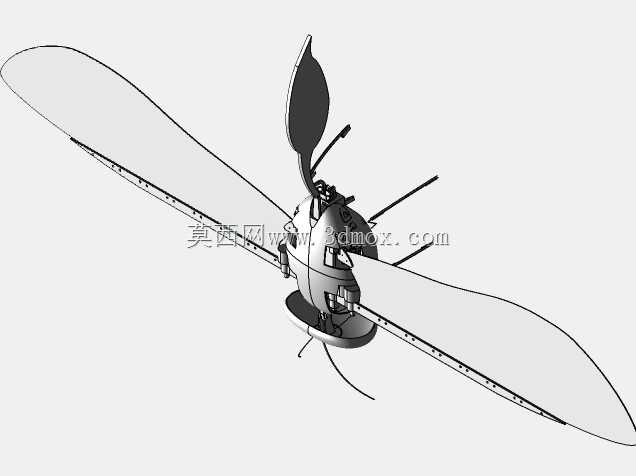

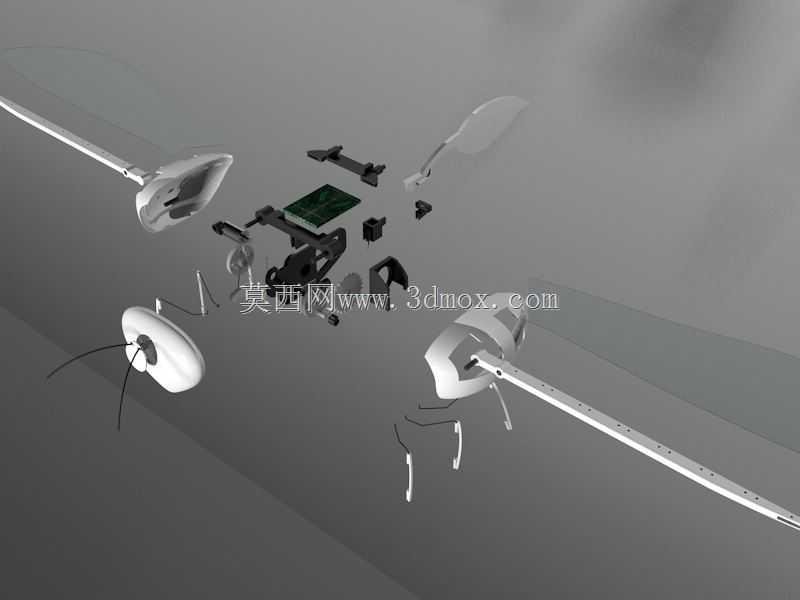

　　这款仿生黄蜂扑翼飞行装置的设计，核心瞄准狭小空间内的低空侦察、环境采样等特殊作业场景，区别于常规多旋翼无人机的气动布局，扑翼结构在低雷诺数飞行环境下的气动效率优势明显，尤其适合厘米级尺寸的微型飞行作业需求。从结构设计逻辑来看，整体参照黄蜂的生物形态做工程化简化，头部集成视觉采集模块的安装位，采用半球形整流结构降低飞行时的正面风阻，两根仿生触须并非装饰结构，而是预留了微型环境传感器的安装通道，可根据作业需求搭载温湿度、气体浓度等检测元件。躯干部分采用分段式模块化设计，前半段为动力舱，预留了微型驱动电机、传动齿轮组的安装空间，动力输出通过曲柄摇杆机构将旋转运动转化为两翼的上下扑动动作，传动副的间隙控制在0.02mm以内，

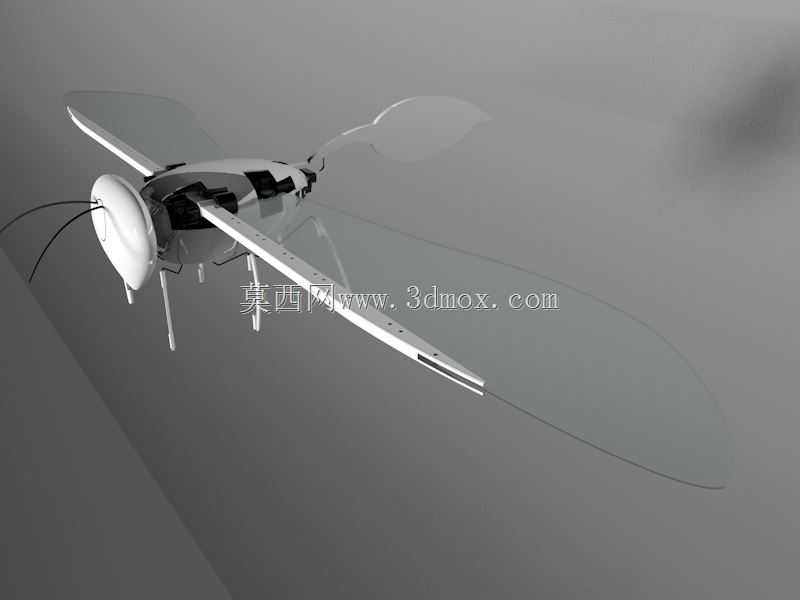

　　避免高频扑动时的结构晃动损耗动能；中段为设备舱，可容纳微型控制板、电池组件，舱体侧壁做了镂空减重设计，在保证结构强度的前提下尽可能降低整机重量；尾部采用柔性薄膜材质的仿生腹节结构，飞行时可通过气流作用自动调整姿态，辅助整机的航向稳定，不需要额外加装舵机即可实现一定的姿态自修正，进一步压缩了整机的重量与结构复杂度。机翼部分采用超薄柔性覆膜搭配碳纤维翼脉的结构，翼脉的排布完全参照黄蜂翅脉的力学分布做优化，主翼脉承担扑动时的主要弯矩，次级翼脉做网格状排布支撑覆膜，保证机翼在高频扑动时不会出现过度形变，同时翼根处设计了角度可调的铰接结构，可根据不同飞行载荷调整扑翼的初始攻角，匹配不同的起飞重量与飞行速度需求。

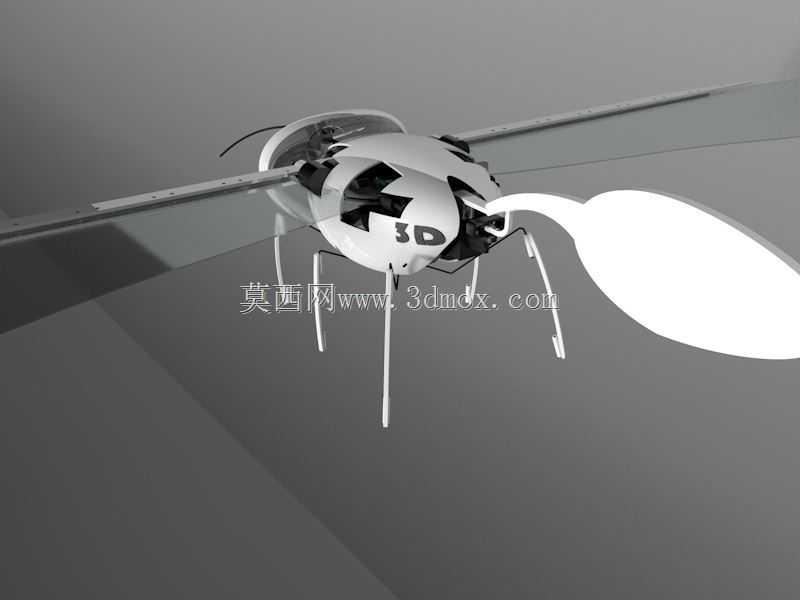

　　起落部分采用两根细直径弹性金属丝作为仿生足，不需要额外的收放机构，着陆时可通过金属丝的弹性形变吸收冲击能量，同时足端做了微小的倒钩结构，可在粗糙墙面、植物枝干等非常规表面稳定停靠，适合长时间定点监测的作业需求，不需要持续维持动力悬停，大幅提升续航表现。从安装边界来看，整机展翼尺寸控制在120mm以内，机身长度不超过80mm，不含载荷的裸机重量可控制在20g以内，所有零部件均采用微型化设计，传动齿轮模数选用0.2规格，紧固件均采用M0.8规格的微型螺丝，装配时需要在专用放大工位下操作，各运动副之间不需要额外加注润滑脂，依靠零件本身的低摩擦系数材质即可满足长时间运行需求。实际应用中，这类扑翼飞行装置的噪音水平远低于同尺寸的多旋翼无人机，

　　飞行形态更接近真实昆虫，在野外生态监测、密闭空间搜救、复杂管廊内部巡检等场景下，不会轻易引起目标的警觉，也能够穿过直径150mm以下的狭小缝隙进入常规无人机无法抵达的区域。设计过程中针对扑翼的气动特性做了多轮迭代，最初的翼型采用完全平直的矩形结构，风洞测试时发现升力不足且飞行稳定性差，后续参照黄蜂翅膀的自然弧度做了翼型修型，在翼尖处做了15度的上反角设计，有效提升了飞行时的横向稳定性，同时调整了曲柄摇杆的行程参数，让扑翼的上下扑动角度差控制在5度以内，避免左右翼升力不对称导致的偏航问题。整机的重心设计严格控制在翼根轴线靠前2mm的位置，保证飞行时整机的姿态稳定，不会出现头重脚轻或者抬头过度的问题，电池安装位预留了调整空间，可根据搭载的不同载荷重量前后移动电池位置，快速调整整机重心匹配飞行需求。结构材质上，主体框架选用光敏树脂做3D打印成型，壁厚控制在0.5mm，在保证结构强度的同时尽可能减重，机翼覆膜选用2μm厚度的PET薄膜，兼具韧性与轻量化优势，传动齿轮选用POM材质注塑成型，耐磨性能优异且自重较轻，能够承受每秒20次以上的高频扑动载荷，长期运行不会出现明显的磨损旷量。
