2.54mm间距双排通孔PLD排针连接器系列

这类双排通孔PLD排针连接器，是电子硬件互连场景里普及率极高的基础接插件，核心作用是实现PCB板间、板载模块与主控板之间的信号与小电流传输，从消费类数码产品的内部板卡连接，到工业控制板卡的外设扩展、通讯设备的模块对接，甚至测试治具的信号引出，都能见到这类接插件的身影。不同于表贴型排针，通孔焊接的结构让它的机械连接强度更高，能承受一定的插拔力与振动工况，在需要频繁插拔调试、或者设备使用环境存在小幅振动的场景下，可靠性比表贴版本更有优势。

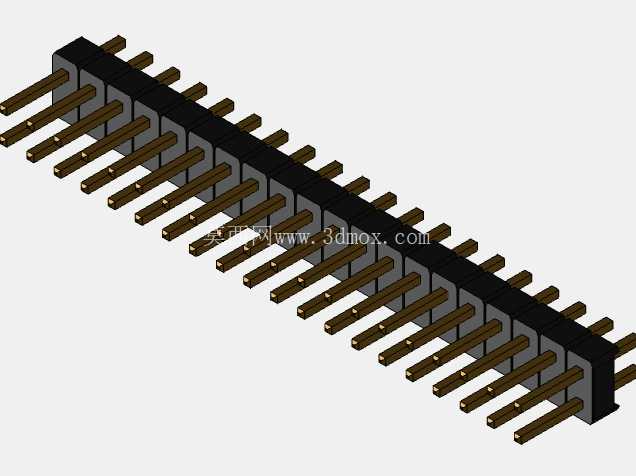

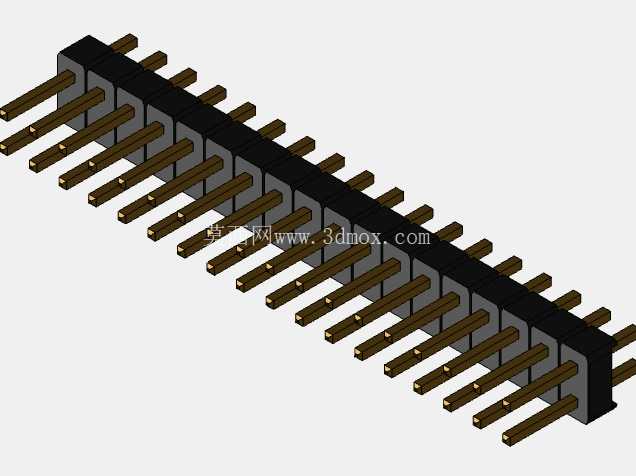

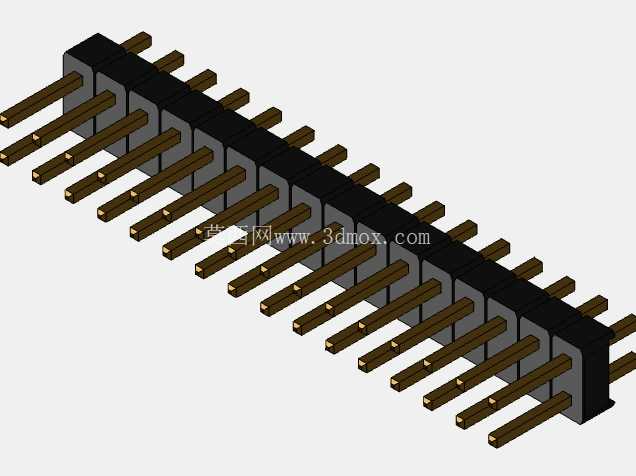

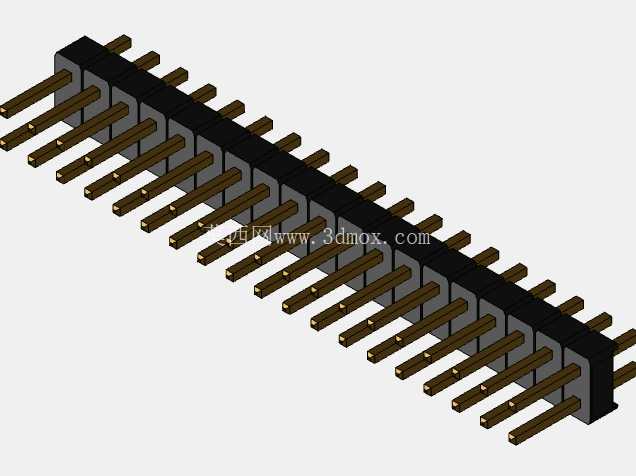

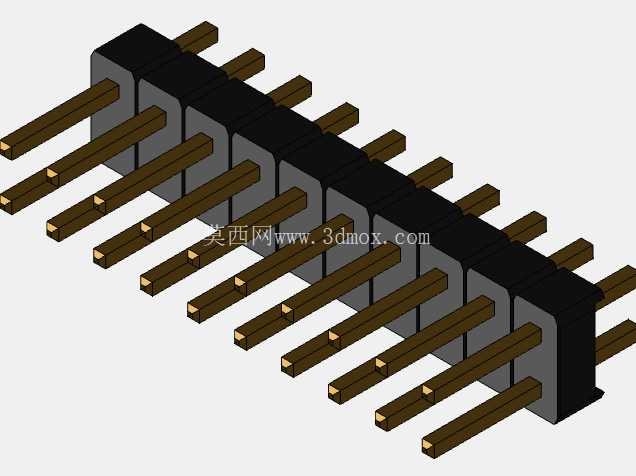

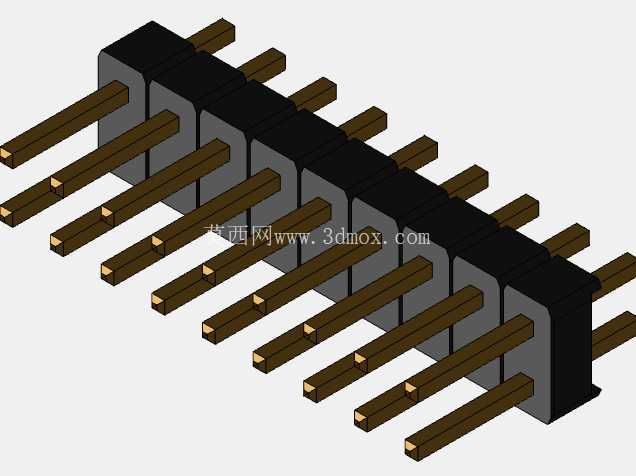

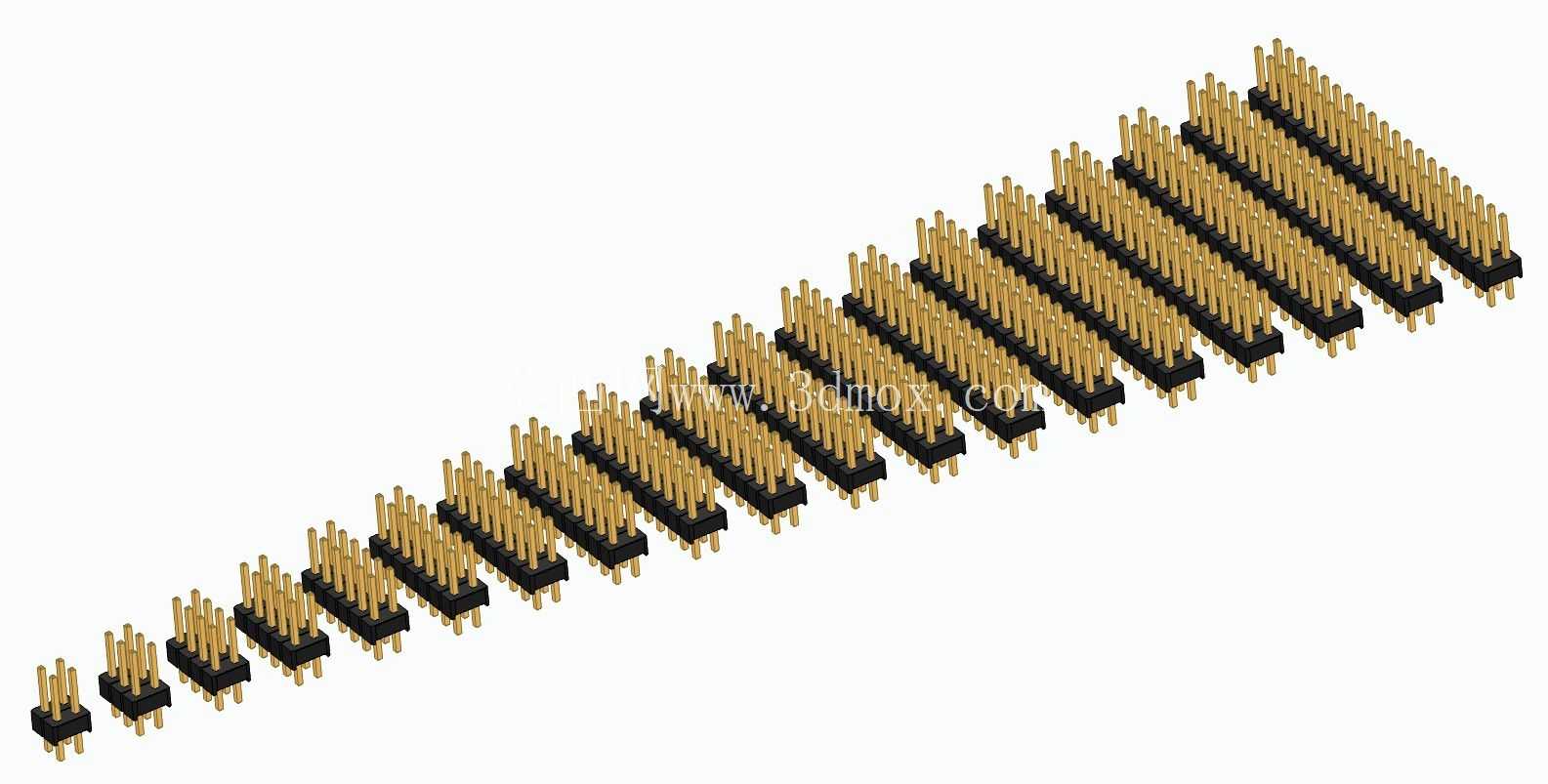

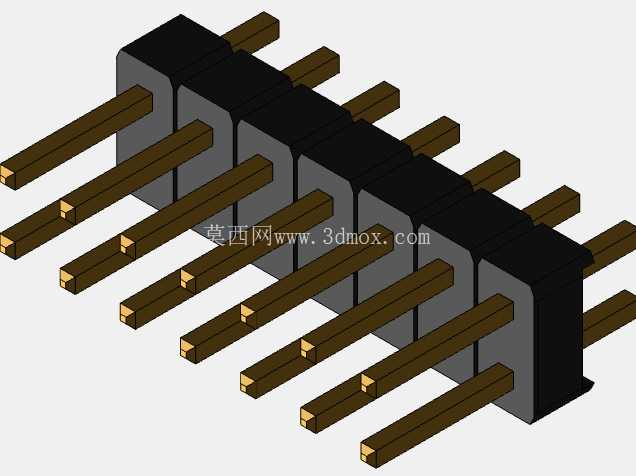

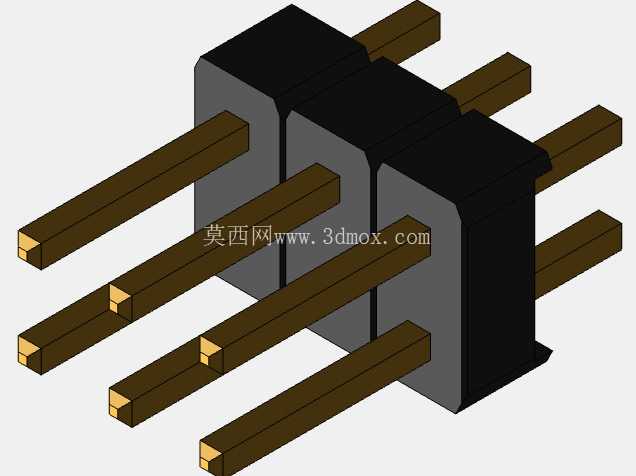

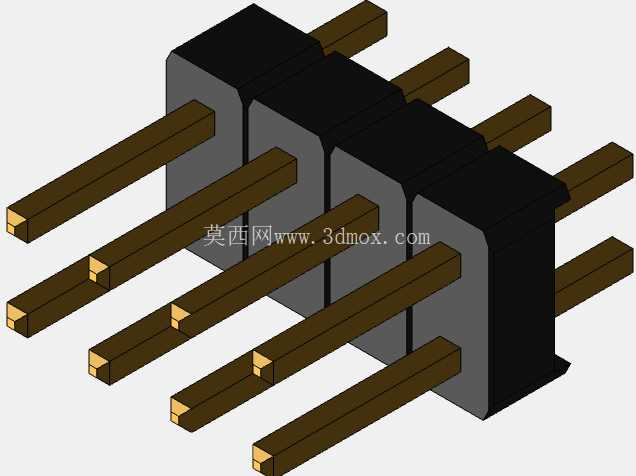

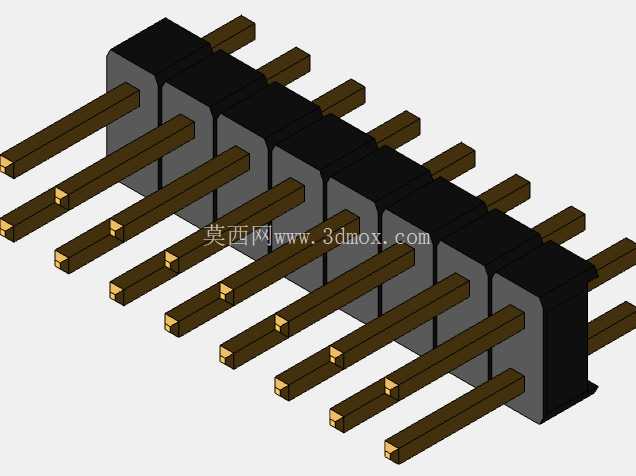

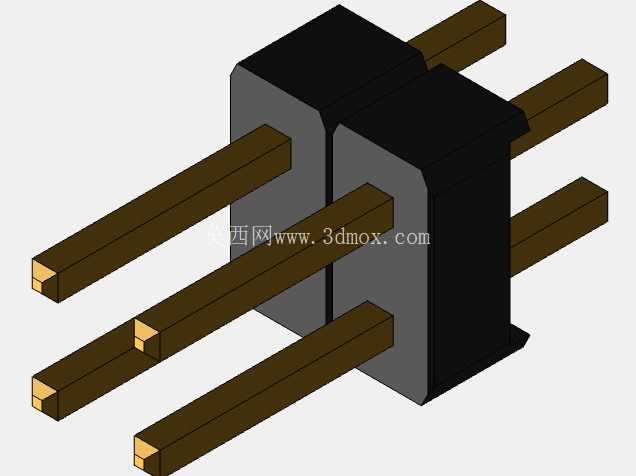

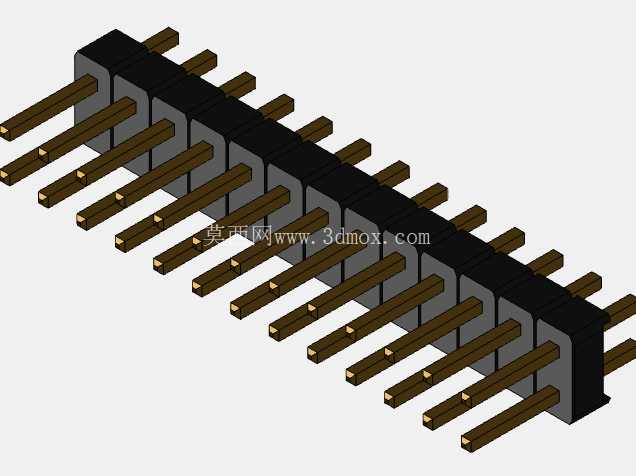

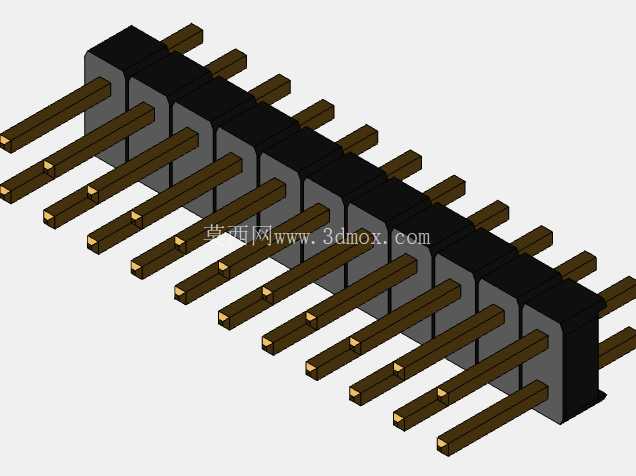

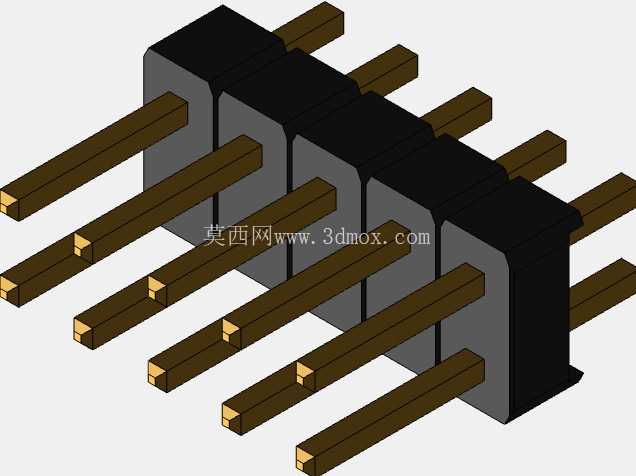

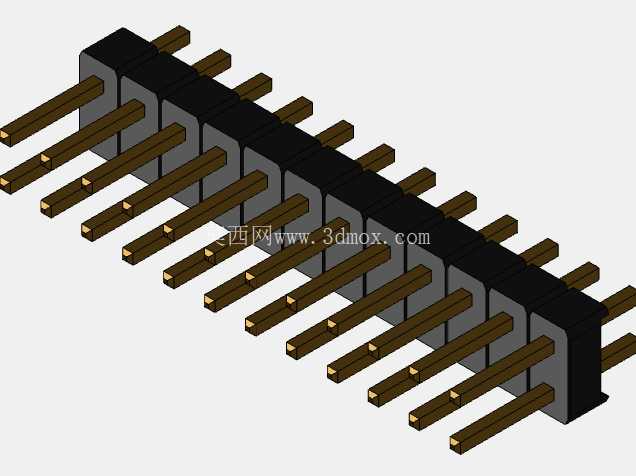

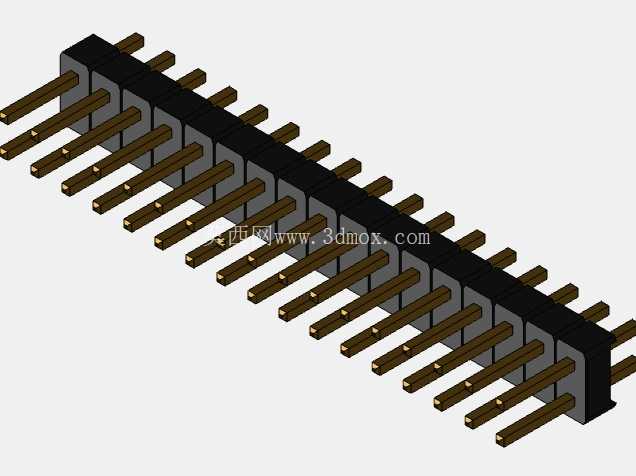

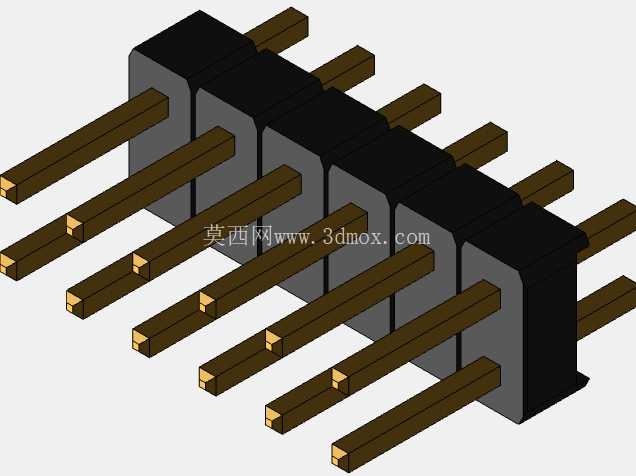

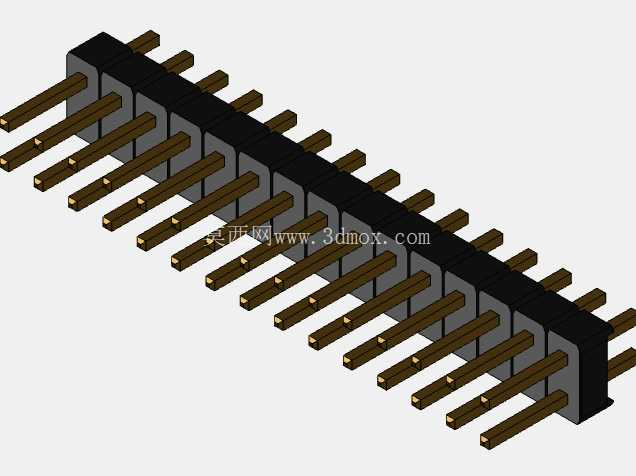

设计这类连接器系列的时候，首先要锚定2.54mm这个行业通用间距标准，这个尺寸是从早期英制尺寸0.1英寸换算而来，是全球通用的板对板互连标准间距，能和市面上绝大多数排母、跳线帽、测试夹完美适配，不需要做非标适配设计。整个系列覆盖4pin到40pin的针脚规格，就是为了匹配不同场景的信号通路需求：少pin数的规格多用于电源接入、少量IO信号的引出，比如小型传感器模块的供电与信号传输；多pin数的规格则多用于并行信号传输、多组IO口的板间对接，比如老式并行接口的外设连接、开发板的扩展排针。

从结构设计上看，每一个针脚都采用镀金处理，目的是降低接触电阻，避免长期使用后氧化导致的接触不良，针脚的直径控制在0.64mm左右，刚好适配标准PCB板上0.8mm的钻孔尺寸，焊接时焊锡能顺着通孔浸润到针脚与PCB焊盘的接触面，形成牢固的焊点。黑色的塑胶基座采用耐高温的PA6T材质，能承受波峰焊、回流焊的高温环境，不会在焊接过程中出现基座变形、针脚移位的问题，基座上的每一个针孔都做了定位倒角，既方便生产时针脚的插入组装，也能在用户对接排母的时候起到导向作用，避免针脚被插歪折弯。

安装边界上，这类双排排针的两排针脚中心间距为2.54mm，单排相邻针脚中心距同样为2.54mm，焊接到PCB上之后，塑胶基座距离PCB板面的高度为2.5mm左右，针脚伸出PCB背面的长度控制在3.0mm，既能保证焊锡充分浸润，又不会因为针脚过长导致背面焊点与其他元器件短路。不同pin数的规格长度随针脚数量线性变化，4pin规格的总长度约为10.16mm，40pin规格的总长度约为101.6mm，宽度统一为5.08mm，在PCB布局的时候，只需要按照对应pin数预留等长的焊盘位置，两侧各留出0.5mm的装配间隙即可，不需要额外预留过多的空间，能有效提升PCB的板面利用率。

在实际选型使用的时候，需要注意通孔排针的焊接温度曲线要匹配塑胶基座的耐温参数，波峰焊时最高温度不要超过260℃，单次高温接触时间控制在5秒以内，避免塑胶基座受热软化导致针脚倾斜。如果是用于需要频繁插拔的场景，可以选择针脚镀金层更厚的规格，提升耐磨性能，延长插拔寿命；如果是用于固定连接、几乎不需要插拔的场景，常规镀金厚度的规格就能满足使用需求，控制整体物料成本。另外在布线的时候，大电流的通路要尽量选择多针并联的方式走信号，单针的额定载流量一般在3A以内，避免单针过流导致针脚发热影响接触可靠性。

这类连接器的三维建模过程中，要重点还原针脚的倒角细节、塑胶基座的卡槽结构，以及不同pin数规格的尺寸递变规律，确保模型导入PCB设计软件后，能直接生成精准的封装占位，避免出现结构干涉。针脚的伸出长度、塑胶基座的高度尺寸要严格按照行业通用公差建模，尺寸公差控制在±0.1mm以内，这样导出的模型才能直接用于结构校验，检查装配后是否会和周边的壳体、其他元器件产生空间冲突。很多工程师在做结构设计的时候，容易忽略排针上方的插拔操作空间，建模时可以同步模拟排母对接后的总高度，预留出足够的手指操作空间，避免生产组装时出现无法插拔的问题。
