汽车自动变速器手柄自动化装配工作站

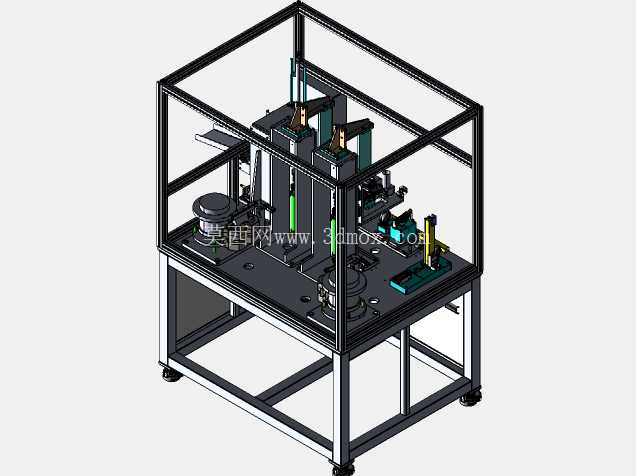

　　这套设备是面向汽车零部件装配环节开发的专用自动化工作站，核心用于完成汽车自动变速器操纵手柄总成的多工序压装、定位与装配作业，适配乘用车自动档换挡手柄的批量装配需求，可直接接入汽车零部件总成装配线的对应工位，替代传统人工多工位分散装配的作业模式，解决人工装配过程中压装力不一致、零件对位偏差、装配节拍不稳定的常见问题。设备整体采用铝型材搭建封闭式防护机架，底部配置可调式支撑脚轮，既满足设备移位转场的便捷性，也可在固定工位调整水平度，抵消地面不平整带来的机架形变影响；机架外围加装透明防护挡板，在不遮挡作业观察视野的前提下，隔绝装配过程中可能出现的零件飞溅、工装误动作风险，符合车间设备安全防护的常规要求。

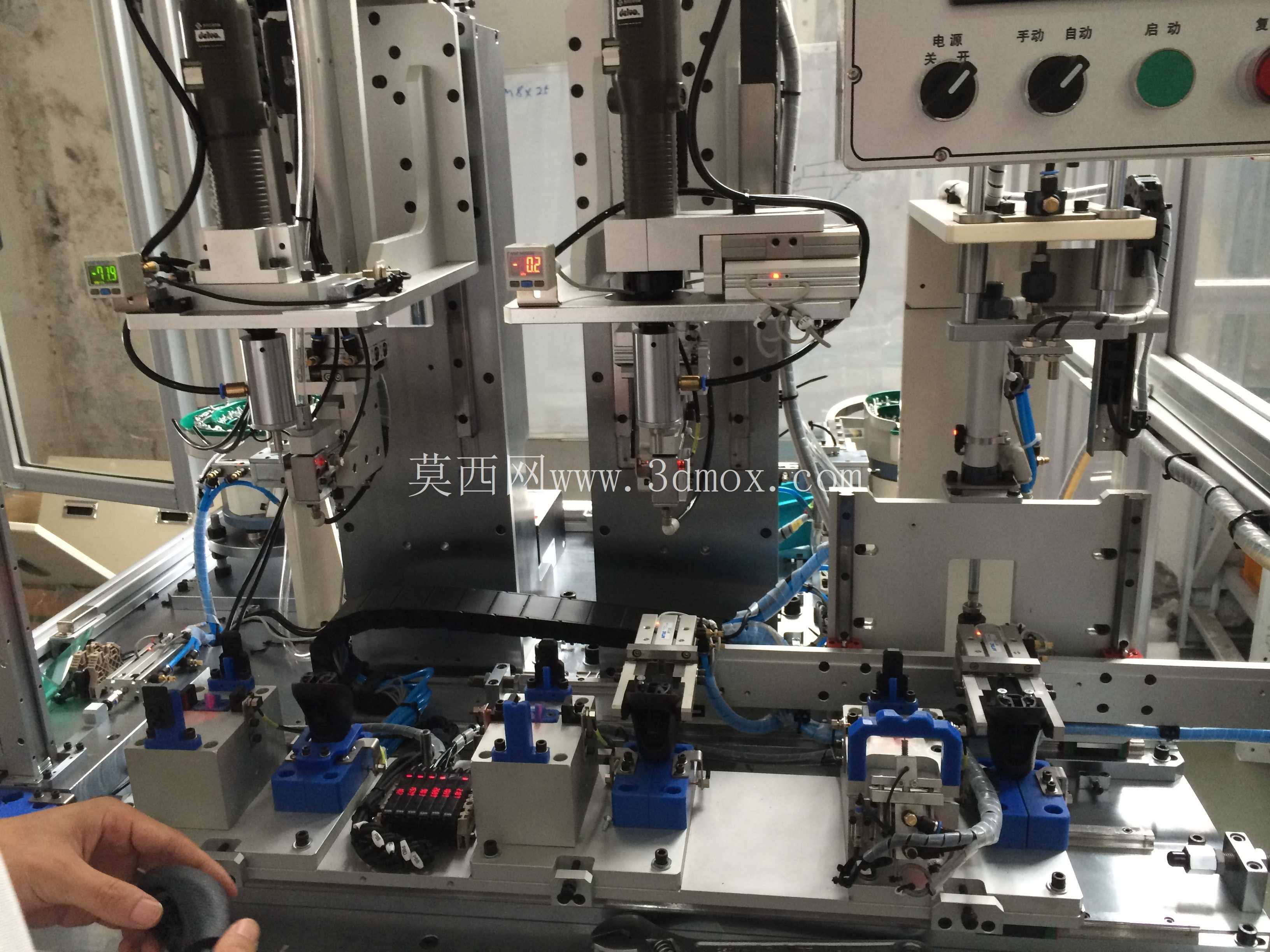

　　机架内部的作业台面采用加厚钢板加工而成，台面按照装配工序排布设置多组定位工装，分别对应手柄基座、换挡杆芯、装饰卡扣、档位标识件的上料定位工位，每个定位工装都设计了可快换的定位镶块，无需整体更换工装即可适配不同型号变速器手柄的装配需求，减少产线换型的调试时间。设备配置多组伺服压装单元，压装头的行程与压装力可通过参数独立调整，针对不同零件的压装要求设置对应的力位移监控阈值，当压装过程中出现力值超差、行程不到位的情况时设备会自动触发停机报警，避免不合格件流入下一道工序；压装单元旁配套设置了零件到位检测传感器，只有当待装配零件完全放置到定位工装的指定位置时，压装动作才会启动，防止空压或者零件偏位造成的工装损坏。

　　设备的作业逻辑按照变速器手柄的装配顺序设计，人工只需将对应零件放置到上料工位的定位治具上，后续的零件移送、对位压装、成品出料动作全部由设备自动完成，单工位的作业节拍可稳定控制在固定区间，不会受操作人员熟练度波动的影响，成品装配的一致性远高于人工作业模式。从安装边界来看，设备整体占地尺寸适配常规车间的标准工位布局，不需要对现有产线的地面做特殊改造，气源与供电接口都设置在机架侧面的统一接线区，现场安装时只需对应接入工厂常规的压缩空气气源与工频供电即可完成调试，不需要额外配置特殊的辅助动力设施。

　　在结构设计过程中，所有运动部件的走线与气管都全部内置在铝型材机架的槽道内部，台面没有外露的管线，既避免日常作业过程中线缆被零件剐蹭造成的损坏，也方便台面的清洁维护，不会出现积尘、油污堆积在管线缝隙的问题；设备的操作面板设置在机架正面的人体工学高度位置，操作人员站在工位上即可完成参数调整、状态查看与异常复位操作，不需要额外俯身或者抬手操作，降低长时间作业的疲劳感。这套设备除了可用于自动变速器手柄的装配外，更换对应的定位工装与压装头后，也可适配其他小型汽车操纵件的压装装配作业，具备一定的工序柔性，适合多品种小批量的汽车零部件生产场景使用。
